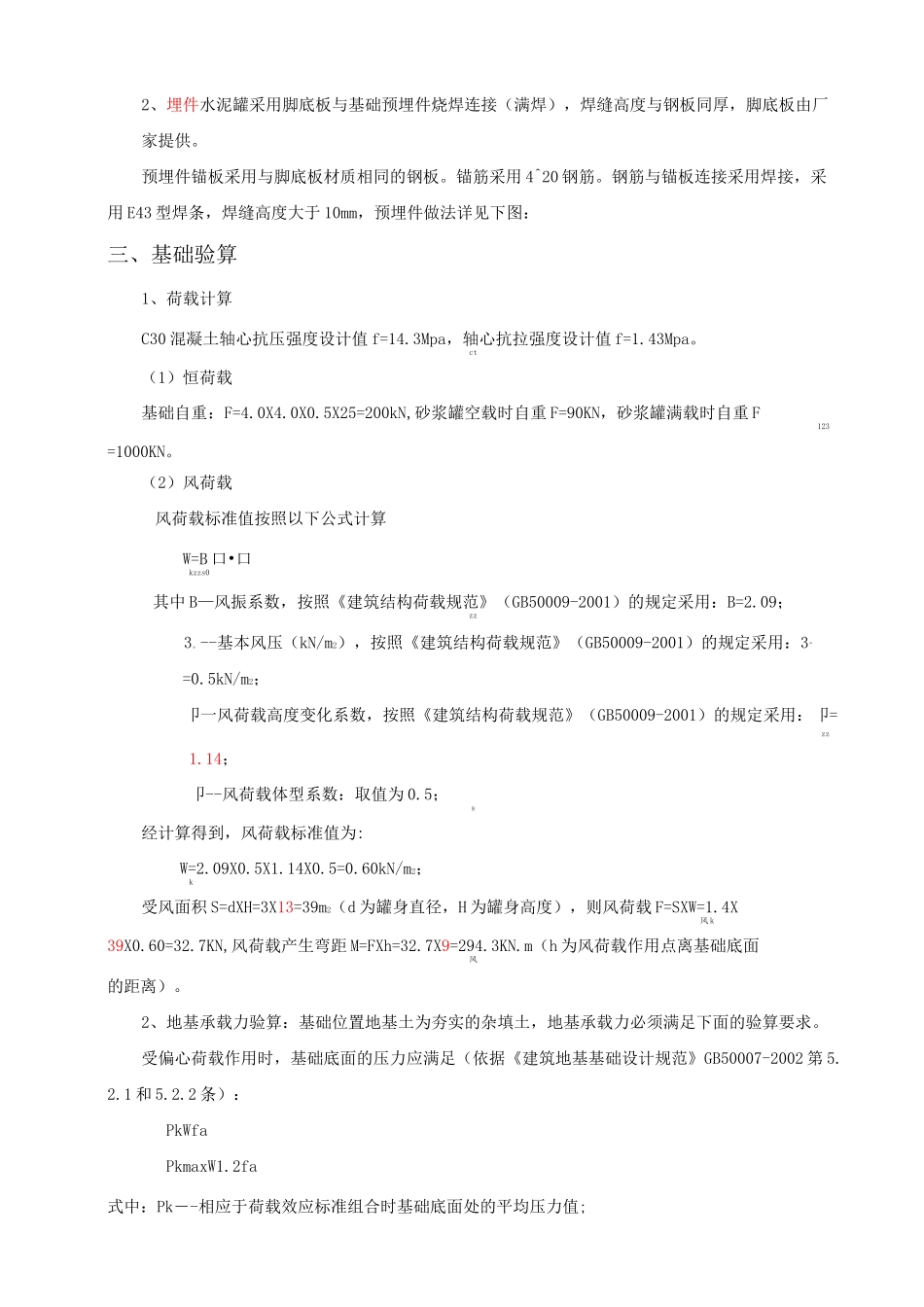

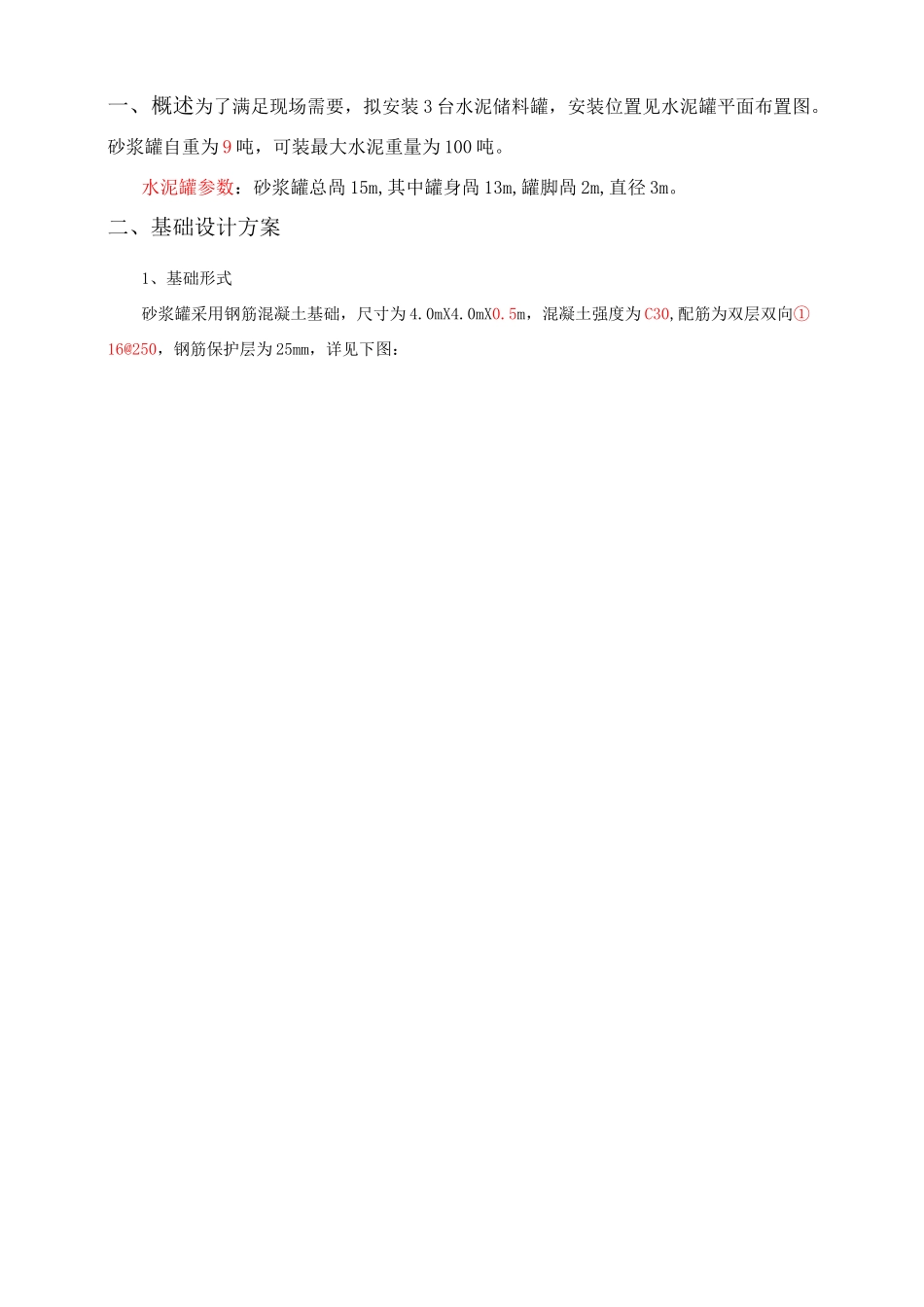

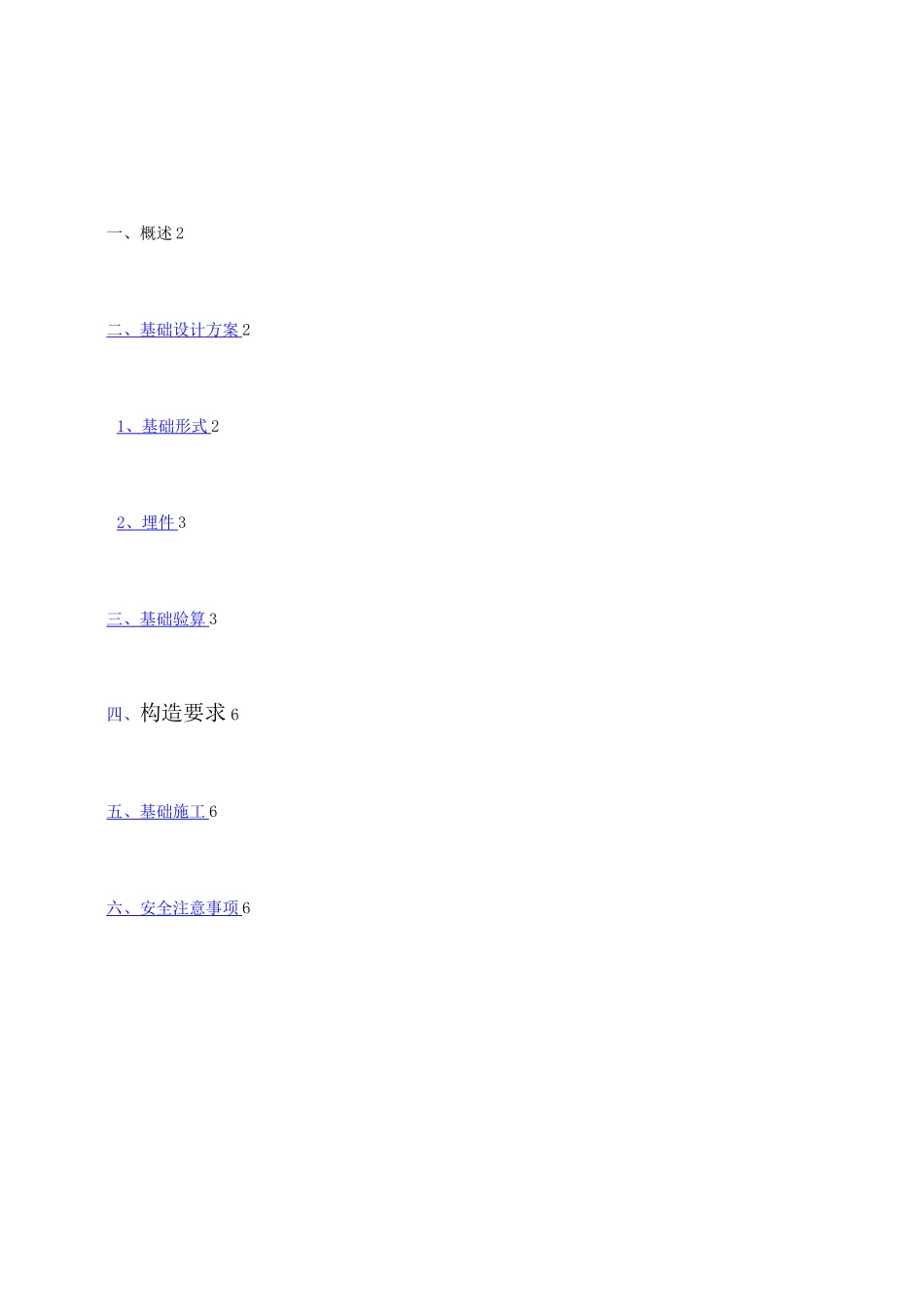

一、概述2二、基础设计方案21、基础形式22、埋件3三、基础验算3四、构造要求6五、基础施工6六、安全注意事项6一、概述为了满足现场需要，拟安装3台水泥储料罐，安装位置见水泥罐平面布置图。砂浆罐自重为9吨，可装最大水泥重量为100吨。水泥罐参数：砂浆罐总咼15m,其中罐身咼13m,罐脚咼2m,直径3m。二、基础设计方案1、基础形式砂浆罐采用钢筋混凝土基础，尺寸为4.0mX4.0mX0.5m，混凝土强度为C30,配筋为双层双向①16@250，钢筋保护层为25mm，详见下图：2、埋件水泥罐采用脚底板与基础预埋件烧焊连接（满焊），焊缝高度与钢板同厚，脚底板由厂家提供。预埋件锚板采用与脚底板材质相同的钢板。锚筋采用4^20钢筋。钢筋与锚板连接采用焊接，采用E43型焊条，焊缝高度大于10mm，预埋件做法详见下图：三、基础验算1、荷载计算C30混凝土轴心抗压强度设计值f=14.3Mpa，轴心抗拉强度设计值f=1.43Mpa。ct（1）恒荷载基础自重：F=4.0X4.0X0.5X25=200kN,砂浆罐空载时自重F=90KN，砂浆罐满载时自重F123=1000KN。（2）风荷载风荷载标准值按照以下公式计算W=B口•口kzzs0其中B—风振系数，按照《建筑结构荷载规范》（GB50009-2001）的规定采用：B=2.09；zz3。--基本风压（kN/m2），按照《建筑结构荷载规范》（GB50009-2001）的规定采用：3°=0.5kN/m2；卩一风荷载高度变化系数，按照《建筑结构荷载规范》（GB50009-2001）的规定采用：卩=zz1.14；卩--风荷载体型系数：取值为0.5；s经计算得到，风荷载标准值为:W=2.09X0.5X1.14X0.5=0.60kN/m2；k受风面积S=dXH=3X13=39m2（d为罐身直径，H为罐身高度），则风荷载F=SXW=1.4X风k39X0.60=32.7KN,风荷载产生弯距M=FXh=32.7X9=294.3KN.m（h为风荷载作用点离基础底面风的距离）。2、地基承载力验算：基础位置地基土为夯实的杂填土，地基承载力必须满足下面的验算要求。受偏心荷载作用时，基础底面的压力应满足（依据《建筑地基基础设计规范》GB50007-2002第5.2.1和5.2.2条）：PkWfaPkmaxW1.2fa式中：Pk―-相应于荷载效应标准组合时基础底面处的平均压力值;fa-―修正后的地基承载力特征值；Pkmax―-相应于荷载效应标准组合时基础底面边缘的最大压力值；Pk=(F+G)/A=1.2X(200+90+1000)/(4.0X4.0)=80.6KN/m2。Pkmax=(F+G)/A+M/W=80.6+294.3/(4.0X4.0X2/3)=108.3KN/m2fa=Pkmax/1.2=90.3KN/m2；浇注100厚C15混凝土垫层，垫层下为夯实的的原土层，要求夯实后的地基承载力不小于90.3KN/m2。3、抗冲切验算依据《建筑地基基础设计规范》GB50007-2002第8.2.7条。验算公式如下：式中0hp受冲切承载力截面高度影响系数，当h不大于800mm时，0hp取1.0,当h大于等于2000mm时，0hp取0.9，其间按线性内插法取用。本例取0hp=1.0。f混凝土轴心抗拉强度设计值，取f=1.43N/mm2；tth——基础冲切破坏锥体的有效高度，为h=475mm；00a基础冲切破坏锥体最不利一侧计算长度：ma——冲切破坏锥体最不利一侧斜截面的上边长，当计算柱与基础交接处的受冲切承载力时取t柱宽；本例a=250mm。ta——冲切破坏锥体最不利一侧斜截面在基础底面积范围内的下边长，计算柱与基础交接处的b受冲切承载力时取柱宽加两倍基础有效高度。本例a=0.25+2X0.475=1.2。b故a=(0.25+1.2)/2=0.725m。mP——扣除基础自重及其上土重后相应于荷载效应基本组合时的地基土单位面积净反力：j基础受偏心作用，P=Pkmax=90.3KN/m2jAi——冲切验算时取用的部分基底面积；A=(0.25+1.83)X0.5/2+1.83X0.69=1.78m2则实际冲切力F二PAijjF=90.3X1.78=160.9kN。l允许冲切力：0.7X1.00X1.43X775X475=368.4kN>160.9kN实际冲切力小于允许冲切力设计值，所以抗冲切能满足要求！4、基础抗弯计算基础面最大弯距按下式计算：基础底最大弯距按下式计算：式中：l—水泥罐脚间距；取l=2080mm;a—钢混凝土基础底板边缘至水泥罐脚边缘长度；取&=(4000-2080)/2=960mm;q—相对于荷载效应基本组合时的基础底面地基单面积净反力，取去q=Pkmax=90.3KN/m2；由M
