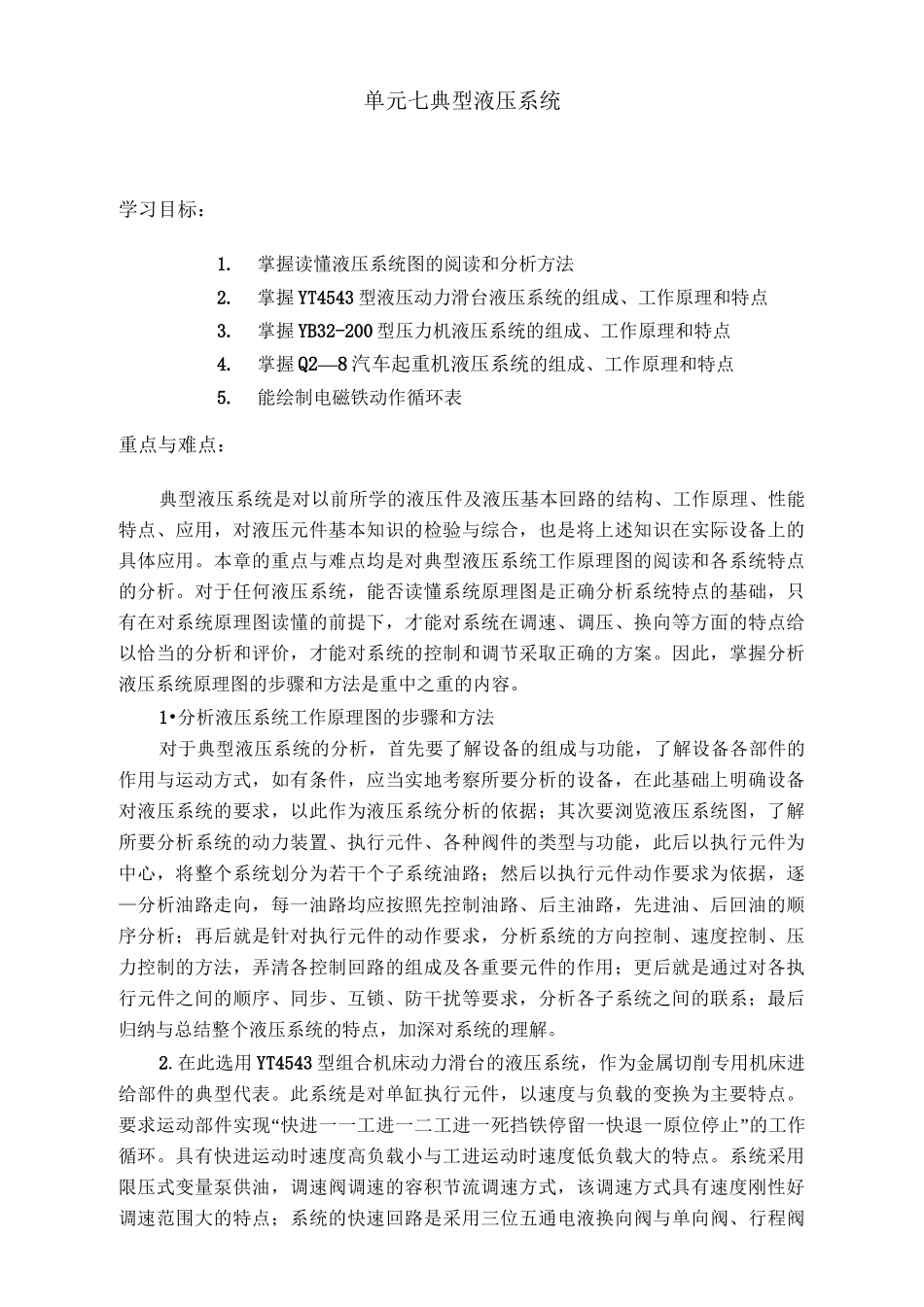

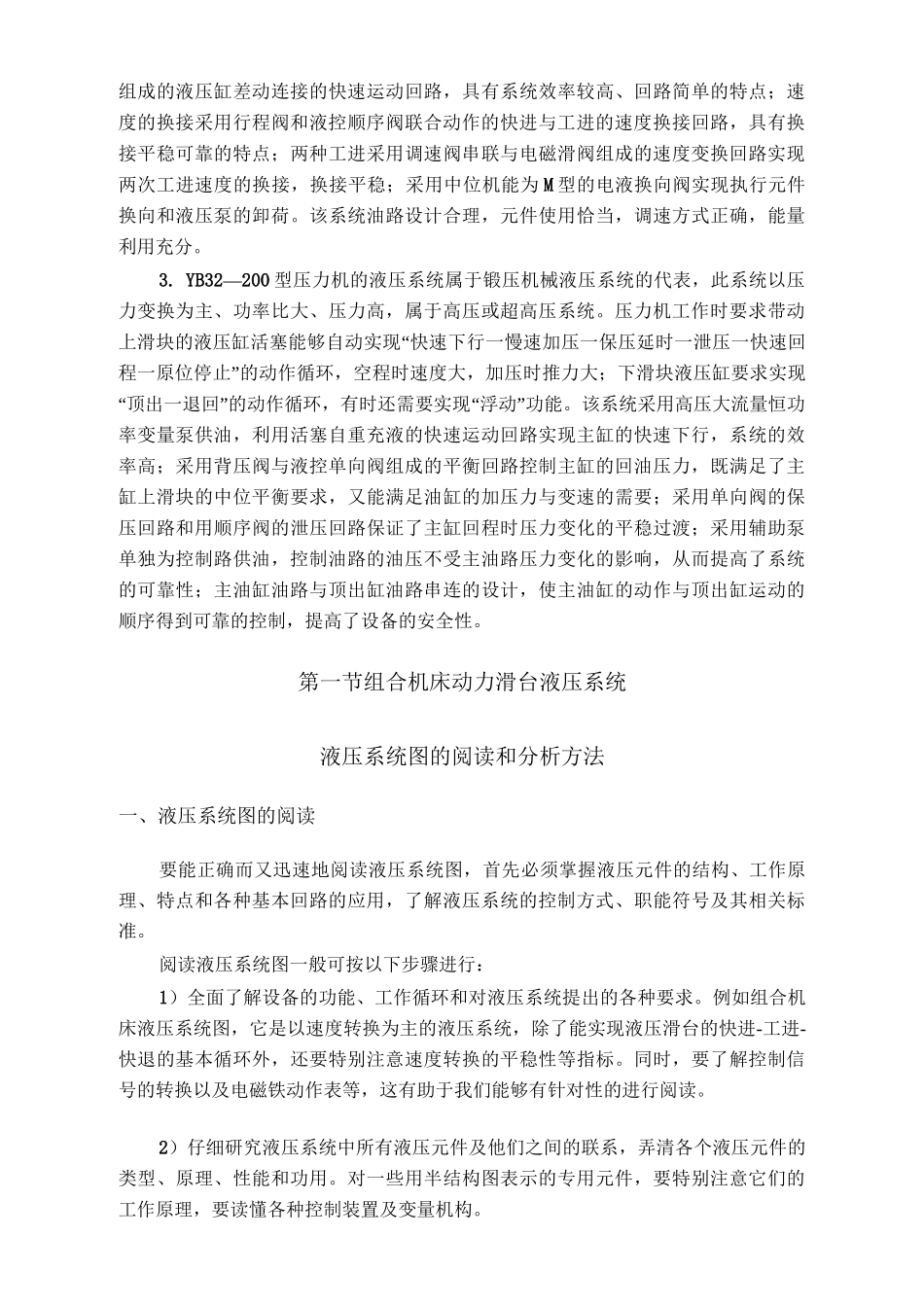

单元七典型液压系统学习目标：1.掌握读懂液压系统图的阅读和分析方法2.掌握YT4543型液压动力滑台液压系统的组成、工作原理和特点3.掌握YB32-200型压力机液压系统的组成、工作原理和特点4.掌握Q2—8汽车起重机液压系统的组成、工作原理和特点5.能绘制电磁铁动作循环表重点与难点：典型液压系统是对以前所学的液压件及液压基本回路的结构、工作原理、性能特点、应用，对液压元件基本知识的检验与综合，也是将上述知识在实际设备上的具体应用。本章的重点与难点均是对典型液压系统工作原理图的阅读和各系统特点的分析。对于任何液压系统，能否读懂系统原理图是正确分析系统特点的基础，只有在对系统原理图读懂的前提下，才能对系统在调速、调压、换向等方面的特点给以恰当的分析和评价，才能对系统的控制和调节采取正确的方案。因此，掌握分析液压系统原理图的步骤和方法是重中之重的内容。1•分析液压系统工作原理图的步骤和方法对于典型液压系统的分析，首先要了解设备的组成与功能，了解设备各部件的作用与运动方式，如有条件，应当实地考察所要分析的设备，在此基础上明确设备对液压系统的要求，以此作为液压系统分析的依据；其次要浏览液压系统图，了解所要分析系统的动力装置、执行元件、各种阀件的类型与功能，此后以执行元件为中心，将整个系统划分为若干个子系统油路；然后以执行元件动作要求为依据，逐—分析油路走向，每一油路均应按照先控制油路、后主油路，先进油、后回油的顺序分析；再后就是针对执行元件的动作要求，分析系统的方向控制、速度控制、压力控制的方法，弄清各控制回路的组成及各重要元件的作用；更后就是通过对各执行元件之间的顺序、同步、互锁、防干扰等要求，分析各子系统之间的联系；最后归纳与总结整个液压系统的特点，加深对系统的理解。2.在此选用YT4543型组合机床动力滑台的液压系统，作为金属切削专用机床进给部件的典型代表。此系统是对单缸执行元件，以速度与负载的变换为主要特点。要求运动部件实现“快进一一工进一二工进一死挡铁停留一快退一原位停止”的工作循环。具有快进运动时速度高负载小与工进运动时速度低负载大的特点。系统采用限压式变量泵供油，调速阀调速的容积节流调速方式，该调速方式具有速度刚性好调速范围大的特点；系统的快速回路是采用三位五通电液换向阀与单向阀、行程阀组成的液压缸差动连接的快速运动回路，具有系统效率较高、回路简单的特点；速度的换接采用行程阀和液控顺序阀联合动作的快进与工进的速度换接回路，具有换接平稳可靠的特点；两种工进采用调速阀串联与电磁滑阀组成的速度变换回路实现两次工进速度的换接，换接平稳；采用中位机能为M型的电液换向阀实现执行元件换向和液压泵的卸荷。该系统油路设计合理，元件使用恰当，调速方式正确，能量利用充分。3.YB32—200型压力机的液压系统属于锻压机械液压系统的代表，此系统以压力变换为主、功率比大、压力高，属于高压或超高压系统。压力机工作时要求带动上滑块的液压缸活塞能够自动实现“快速下行一慢速加压一保压延时一泄压一快速回程一原位停止”的动作循环，空程时速度大，加压时推力大；下滑块液压缸要求实现“顶出一退回”的动作循环，有时还需要实现“浮动”功能。该系统采用高压大流量恒功率变量泵供油，利用活塞自重充液的快速运动回路实现主缸的快速下行，系统的效率高；采用背压阀与液控单向阀组成的平衡回路控制主缸的回油压力，既满足了主缸上滑块的中位平衡要求，又能满足油缸的加压力与变速的需要；采用单向阀的保压回路和用顺序阀的泄压回路保证了主缸回程时压力变化的平稳过渡；采用辅助泵单独为控制路供油，控制油路的油压不受主油路压力变化的影响，从而提高了系统的可靠性；主油缸油路与顶出缸油路串连的设计，使主油缸的动作与顶出缸运动的顺序得到可靠的控制，提高了设备的安全性。第一节组合机床动力滑台液压系统液压系统图的阅读和分析方法一、液压系统图的阅读要能正确而又迅速地阅读液压系统图，首先必须掌握液压元件的结构、工作原理、特点和各种基本回路的应用，了解液压系统的控制方式、职能符号及其相关标准。阅读液压系统图...
