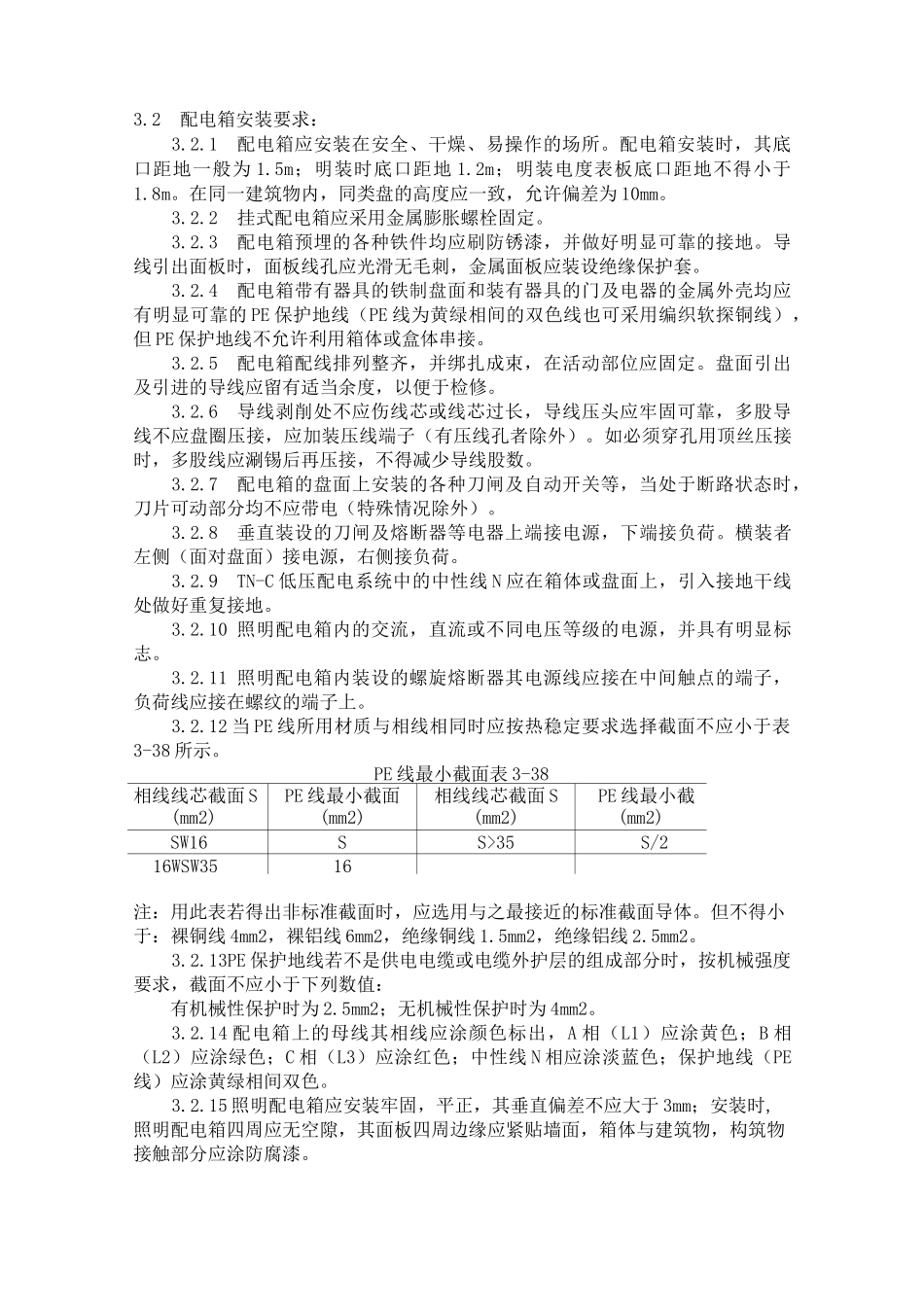

配电箱安装要明装配电箱铁架固定（盘面）螺栓固定（盘面）、箱体固绝缘摇技术安全交底记录工程名称H地块总承包工程交底日期施工单位晨乌建筑一局分项工程名称配电箱安装1范围本工艺标准适用于建筑电气配电箱安装工程。2施工准备2.1材料要求：2.1.1铁制配电箱：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm,但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。2.1.2镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。2.1.3绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。2.1.4其它材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、黑胶布、防锈漆、灰油漆、水泥、砂子。2.2主要机具：2.2.1铅笔、卷尺、方尺、水平尺、线坠、灰铲等。2.2.2手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子等。2.2.3台钻、手电钻、钻头、铁剪子、兆欧表、工具袋、工具箱、高凳等。2.3作业条件：2.3.1随土建结构预留好暗装配电箱的安装位置。2.3.2预埋铁架或螺栓时，墙体结构应弹出施工水平线。2.3.3安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。3操作工艺3.1工艺流程：暗装配电箱3.2配电箱安装要求：3.2.1配电箱应安装在安全、干燥、易操作的场所。配电箱安装时，其底口距地一般为1.5m；明装时底口距地1.2m；明装电度表板底口距地不得小于1.8m。在同一建筑物内，同类盘的高度应一致，允许偏差为10mm。3.2.2挂式配电箱应采用金属膨胀螺栓固定。3.2.3配电箱预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。3.2.4配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE保护地线（PE线为黄绿相间的双色线也可采用编织软探铜线），但PE保护地线不允许利用箱体或盒体串接。3.2.5配电箱配线排列整齐，并绑扎成束，在活动部位应固定。盘面引出及引进的导线应留有适当余度，以便于检修。3.2.6导线剥削处不应伤线芯或线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。3.2.7配电箱的盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部分均不应带电（特殊情况除外）。3.2.8垂直装设的刀闸及熔断器等电器上端接电源，下端接负荷。横装者左侧（面对盘面）接电源，右侧接负荷。3.2.9TN-C低压配电系统中的中性线N应在箱体或盘面上，引入接地干线处做好重复接地。3.2.10照明配电箱内的交流，直流或不同电压等级的电源，并具有明显标志。3.2.11照明配电箱内装设的螺旋熔断器其电源线应接在中间触点的端子，负荷线应接在螺纹的端子上。3.2.12当PE线所用材质与相线相同时应按热稳定要求选择截面不应小于表3-38所示。PE线最小截面表3-38相线线芯截面SPE线最小截面相线线芯截面SPE线最小截面(mm2)(mm2)(mm2)(mm2)SW16SS>35S/216WSW3516注：用此表若得出非标准截面时，应选用与之最接近的标准截面导体。但不得小于：裸铜线4mm2，裸铝线6mm2，绝缘铜线1.5mm2，绝缘铝线2.5mm2。3.2.13PE保护地线若不是供电电缆或电缆外护层的组成部分时，按机械强度要求，截面不应小于下列数值：有机械性保护时为2.5mm2；无机械性保护时为4mm2。3.2.14配电箱上的母线其相线应涂颜色标出，A相（L1）应涂黄色；B相（L2）应涂绿色；C相（L3）应涂红色；中性线N相应涂淡蓝色；保护地线（PE线）应涂黄绿相间双色。3.2.15照明配电箱应安装牢固，平正，其垂直偏差不应大于3mm；安装时,照明配电箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物，构筑物接触部分应涂防腐漆。3.2.16固定面板的机螺丝，应采用镀锌圆帽机螺丝，其间距不得大于250mm，并应均匀地对称于四角。3.2.17立式盘背面距建筑物应不小于800mm；基础型钢安装前应调直后埋设固定，其水平误差每米应不大于1mm，全长总误差不大于5mm。盘面底口距地面...
