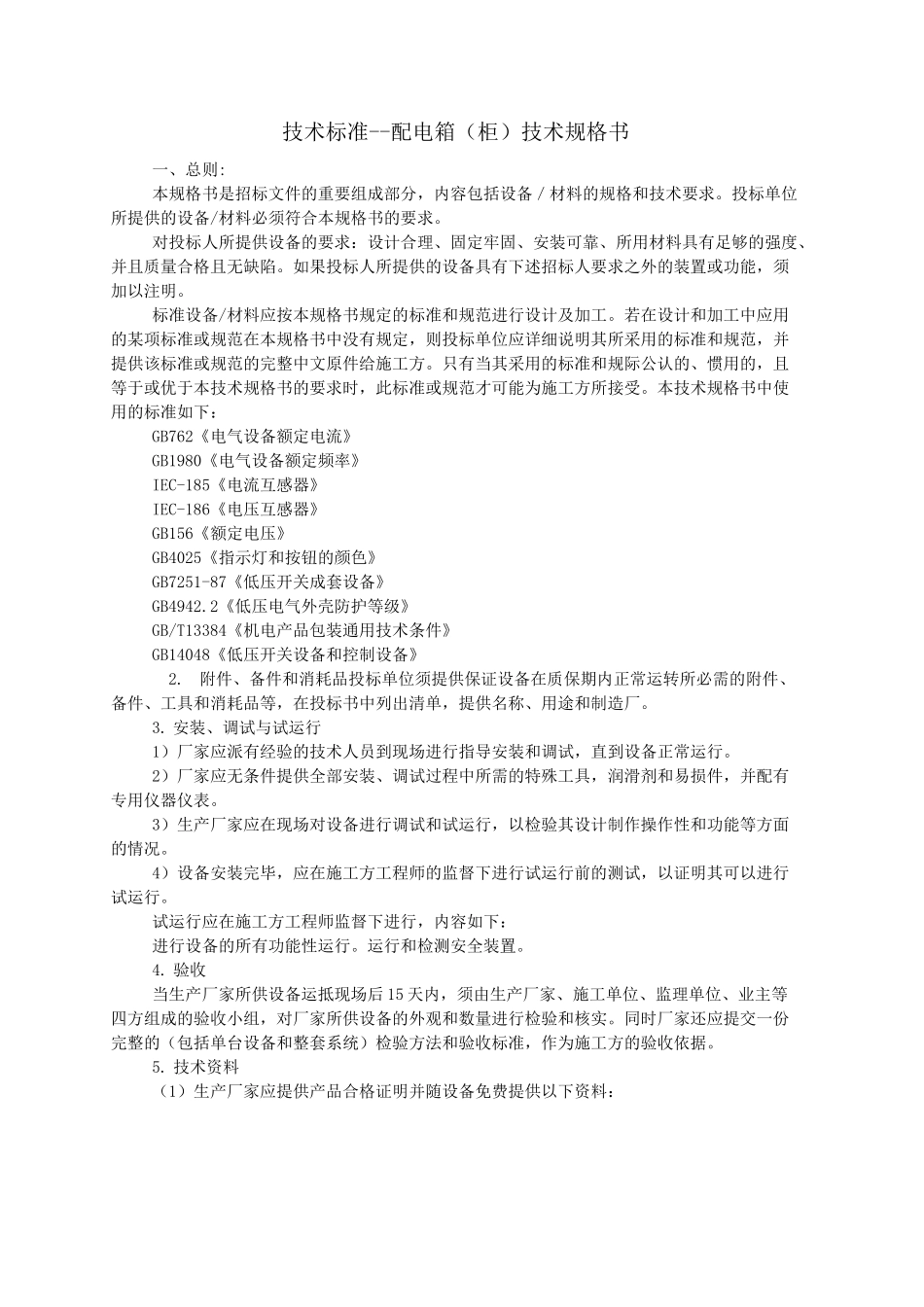

技术标准--配电箱（柜）技术规格书一、总则:本规格书是招标文件的重要组成部分，内容包括设备／材料的规格和技术要求。投标单位所提供的设备/材料必须符合本规格书的要求。对投标人所提供设备的要求：设计合理、固定牢固、安装可靠、所用材料具有足够的强度、并且质量合格且无缺陷。如果投标人所提供的设备具有下述招标人要求之外的装置或功能，须加以注明。标准设备/材料应按本规格书规定的标准和规范进行设计及加工。若在设计和加工中应用的某项标准或规范在本规格书中没有规定，则投标单位应详细说明其所采用的标准和规范，并提供该标准或规范的完整中文原件给施工方。只有当其采用的标准和规际公认的、惯用的，且等于或优于本技术规格书的要求时，此标准或规范才可能为施工方所接受。本技术规格书中使用的标准如下：GB762《电气设备额定电流》GB1980《电气设备额定频率》IEC-185《电流互感器》IEC-186《电压互感器》GB156《额定电压》GB4025《指示灯和按钮的颜色》GB7251-87《低压开关成套设备》GB4942.2《低压电气外壳防护等级》GB/T13384《机电产品包装通用技术条件》GB14048《低压开关设备和控制设备》2.附件、备件和消耗品投标单位须提供保证设备在质保期内正常运转所必需的附件、备件、工具和消耗品等，在投标书中列出清单，提供名称、用途和制造厂。3.安装、调试与试运行1）厂家应派有经验的技术人员到现场进行指导安装和调试，直到设备正常运行。2）厂家应无条件提供全部安装、调试过程中所需的特殊工具，润滑剂和易损件，并配有专用仪器仪表。3）生产厂家应在现场对设备进行调试和试运行，以检验其设计制作操作性和功能等方面的情况。4）设备安装完毕，应在施工方工程师的监督下进行试运行前的测试，以证明其可以进行试运行。试运行应在施工方工程师监督下进行，内容如下：进行设备的所有功能性运行。运行和检测安全装置。4.验收当生产厂家所供设备运抵现场后15天内，须由生产厂家、施工单位、监理单位、业主等四方组成的验收小组，对厂家所供设备的外观和数量进行检验和核实。同时厂家还应提交一份完整的（包括单台设备和整套系统）检验方法和验收标准，作为施工方的验收依据。5.技术资料（1）生产厂家应提供产品合格证明并随设备免费提供以下资料：2.1、运行条件（1）安装场所（2）海拔高度（3）环境温度（4）日温差（5）相对湿1）电气原理图、接线图、钣金图纸、元器件排布图2）安装技术说明3）操作使用说明书及维修手册4）附件、备件明细表5）出厂前的各种检验和试验记录6）原材料、外购零部件的分析报告及检验合格证（包括授权检测单位出具的产品质量合格证明）7）其他供用户使用的必备资料2）所有配电箱柜供货完毕后，厂家还需提供全套电气原理图、接线图各三套，并装订成册。、招标技术条件及要求户内安装小于1000m—20摄氏度〜40摄氏度25摄氏度小于等于85％（25摄氏度）要求承受地震烈度8度，即水平加速度0.3g垂直加速度0.15g安全系数大于1.67（7）电源三相380V50HZ单相220V50HZ2.2、配电箱的技术参数和技术要求2.2.1技术参数基本参数（见图纸说明及系统图）2.2.2技术要求2.2.2.1投标产品（包括所选用的主要器件）必须符合中国电工产品认证委员会的安全认证要求，其电气设备上应带有安全认证保证（CCC认证）；必须符合国家现行技术标准的规定，并应提供合格证书等。2.2.2.2本次投标产品所选用的元器件必须保证是正品、新品，元器件应是采用国家有关标准的定型产品。每一种元器件应采用统一品牌，不得混报！2.2.2.3主要元器件（断路器、接触器、热继电器、软启动器、双电源互投开关）2.2.2.4投标人采用的元器件必须注明产地、品牌和厂家，所有元器件、辅件及辅助材料必须是通过IS09001质量体系认证的生产厂家制造的全新产品，2.2.3箱、柜内的主要元器件技术要求如下：2.2.3.1塑壳断路器额定工作电压：AC400VIcu的选择：分断能力不小于35kA；壳架电流不小于160A塑壳开关具有电动和手动操作能力，要求能够配装全系列附件。普通馈出塑壳开关采用热磁脱扣保护。作为单元进线位置塑壳开关采用电子脱扣保护，具有LSI三段保护，提供长延时、短延时、瞬时短路保护功能，...
