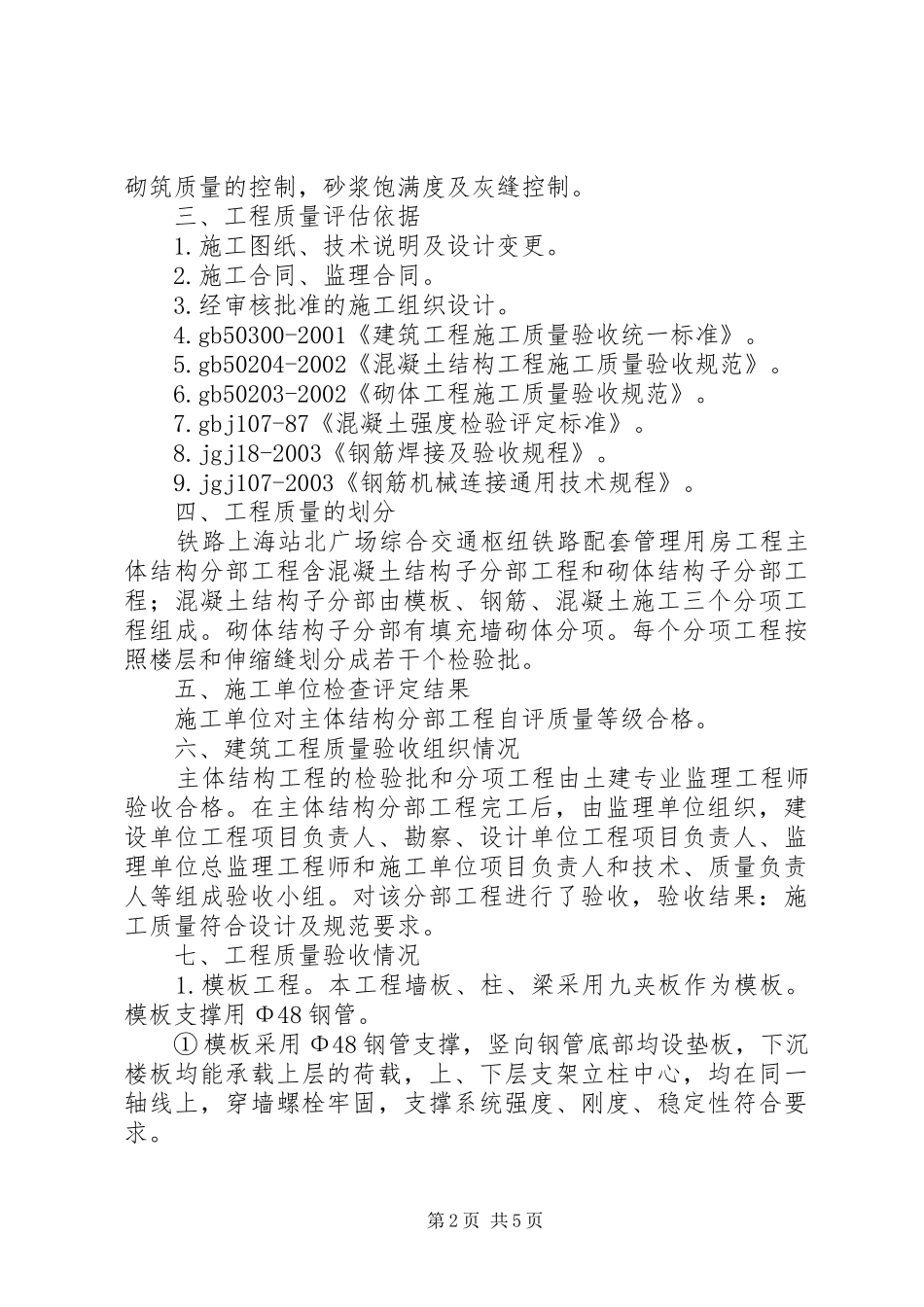

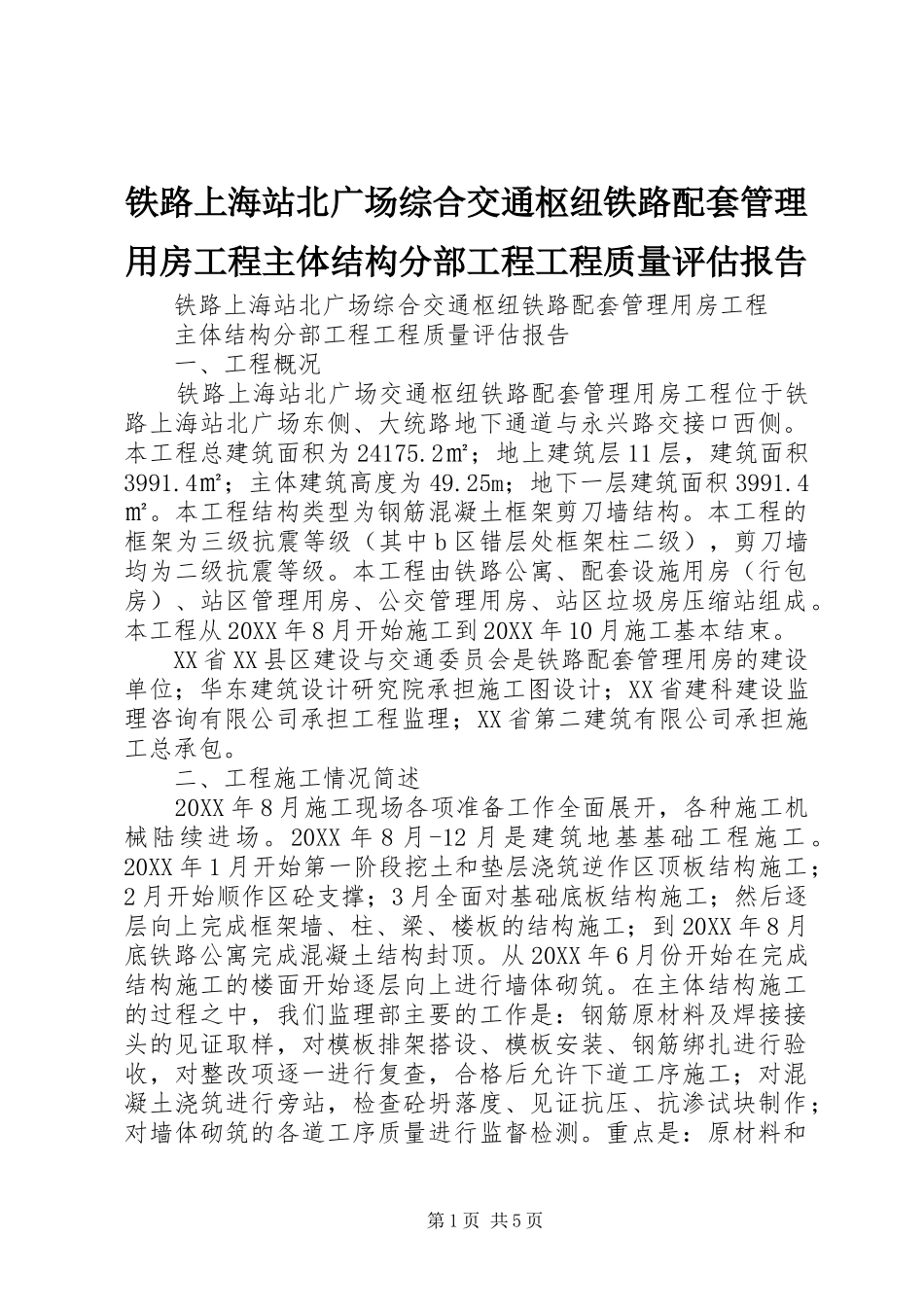

铁路上海站北广场综合交通枢纽铁路配套管理用房工程主体结构分部工程工程质量评估报告铁路上海站北广场综合交通枢纽铁路配套管理用房工程主体结构分部工程工程质量评估报告一、工程概况铁路上海站北广场交通枢纽铁路配套管理用房工程位于铁路上海站北广场东侧、大统路地下通道与永兴路交接口西侧。本工程总建筑面积为24175.2㎡；地上建筑层11层，建筑面积3991.4㎡；主体建筑高度为49.25m；地下一层建筑面积3991.4㎡。本工程结构类型为钢筋混凝土框架剪刀墙结构。本工程的框架为三级抗震等级（其中b区错层处框架柱二级），剪刀墙均为二级抗震等级。本工程由铁路公寓、配套设施用房（行包房）、站区管理用房、公交管理用房、站区垃圾房压缩站组成。本工程从20XX年8月开始施工到20XX年10月施工基本结束。XX省XX县区建设与交通委员会是铁路配套管理用房的建设单位；华东建筑设计研究院承担施工图设计；XX省建科建设监理咨询有限公司承担工程监理；XX省第二建筑有限公司承担施工总承包。二、工程施工情况简述20XX年8月施工现场各项准备工作全面展开，各种施工机械陆续进场。20XX年8月-12月是建筑地基基础工程施工。20XX年1月开始第一阶段挖土和垫层浇筑逆作区顶板结构施工；2月开始顺作区砼支撑；3月全面对基础底板结构施工；然后逐层向上完成框架墙、柱、梁、楼板的结构施工；到20XX年8月底铁路公寓完成混凝土结构封顶。从20XX年6月份开始在完成结构施工的楼面开始逐层向上进行墙体砌筑。在主体结构施工的过程之中，我们监理部主要的工作是：钢筋原材料及焊接接头的见证取样，对模板排架搭设、模板安装、钢筋绑扎进行验收，对整改项逐一进行复查，合格后允许下道工序施工；对混凝土浇筑进行旁站，检查砼坍落度、见证抗压、抗渗试块制作；对墙体砌筑的各道工序质量进行监督检测。重点是：原材料和第1页共5页砌筑质量的控制，砂浆饱满度及灰缝控制。三、工程质量评估依据1.施工图纸、技术说明及设计变更。2.施工合同、监理合同。3.经审核批准的施工组织设计。4.gb50300-2001《建筑工程施工质量验收统一标准》。5.gb50204-2002《混凝土结构工程施工质量验收规范》。6.gb50203-2002《砌体工程施工质量验收规范》。7.gbj107-87《混凝土强度检验评定标准》。8.jgj18-2003《钢筋焊接及验收规程》。9.jgj107-2003《钢筋机械连接通用技术规程》。四、工程质量的划分铁路上海站北广场综合交通枢纽铁路配套管理用房工程主体结构分部工程含混凝土结构子分部工程和砌体结构子分部工程；混凝土结构子分部由模板、钢筋、混凝土施工三个分项工程组成。砌体结构子分部有填充墙砌体分项。每个分项工程按照楼层和伸缩缝划分成若干个检验批。五、施工单位检查评定结果施工单位对主体结构分部工程自评质量等级合格。六、建筑工程质量验收组织情况主体结构工程的检验批和分项工程由土建专业监理工程师验收合格。在主体结构分部工程完工后，由监理单位组织，建设单位工程项目负责人、勘察、设计单位工程项目负责人、监理单位总监理工程师和施工单位项目负责人和技术、质量负责人等组成验收小组。对该分部工程进行了验收，验收结果：施工质量符合设计及规范要求。七、工程质量验收情况1.模板工程。本工程墙板、柱、梁采用九夹板作为模板。模板支撑用Φ48钢管。①模板采用Φ48钢管支撑，竖向钢管底部均设垫板，下沉楼板均能承载上层的荷载，上、下层支架立柱中心，均在同一轴线上，穿墙螺栓牢固，支撑系统强度、刚度、稳定性符合要求。第2页共5页②模板内表面均涂刷隔离剂，钢筋、混凝土接槎处均未沾污。③底模拆除时间按规范规定执行。④模板拼缝密实，砼浇筑前均浇水湿润，模板内则均涂刷不妨碍装饰工程的隔离剂，模板内杂物均清理干净。⑤跨度不小于4m的梁、板、模板起拱高度按跨度1/1000-1/3000规定执行。⑥预埋件、预留孔均按图施工，其偏差符合gb50204-2002表4.2.6的规定；模板安装偏差符合表4.2.7的规定。经抽查模板轴线位置、垂直度、截面尺寸、表面平整度、高度差符合施工规范要求，侧模拆除时保证砼表面及棱角完整。模板检验批、分项工程质量验收为合格。2.钢筋工程。本工程底板、主体柱、梁钢筋采用直...
