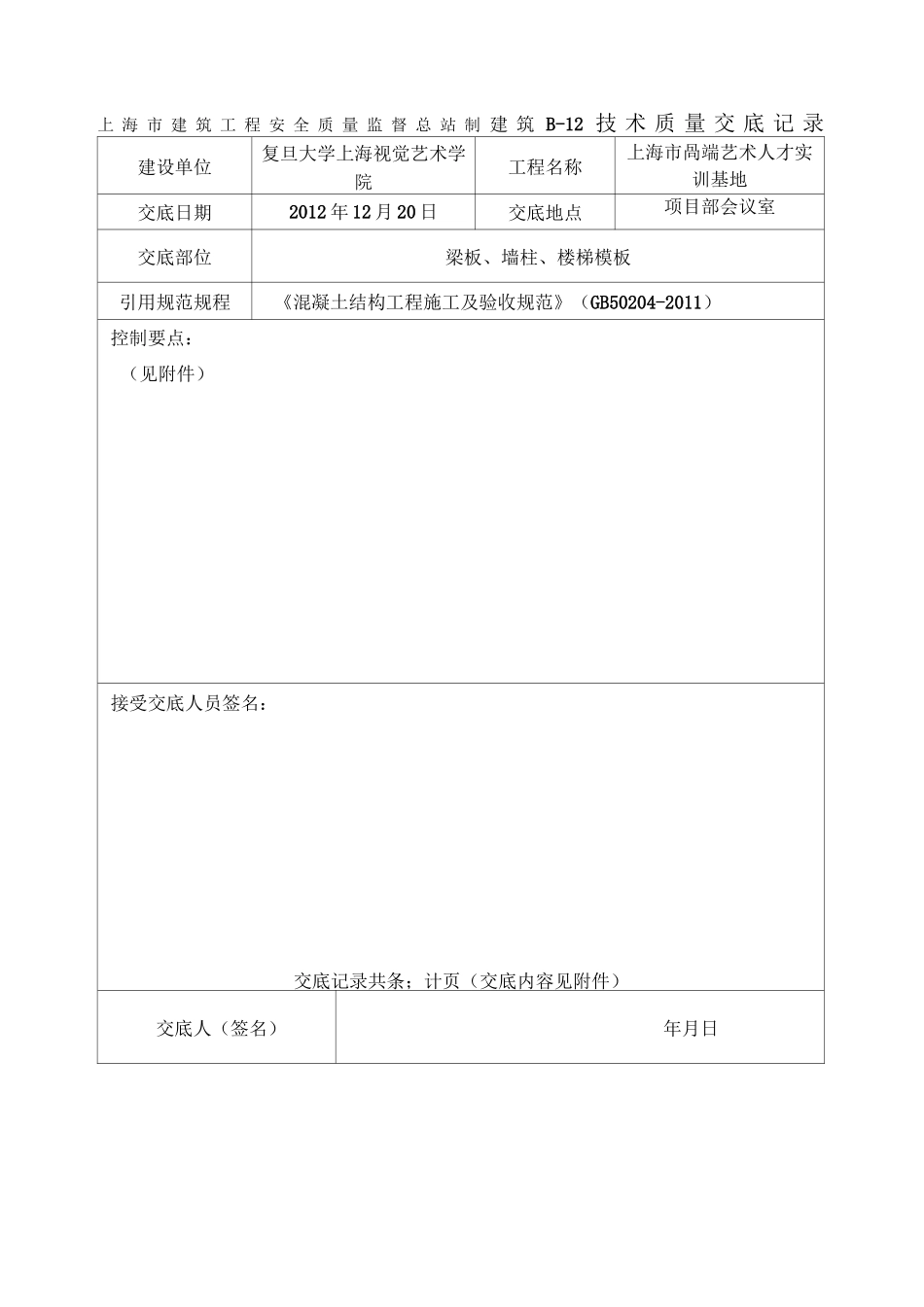

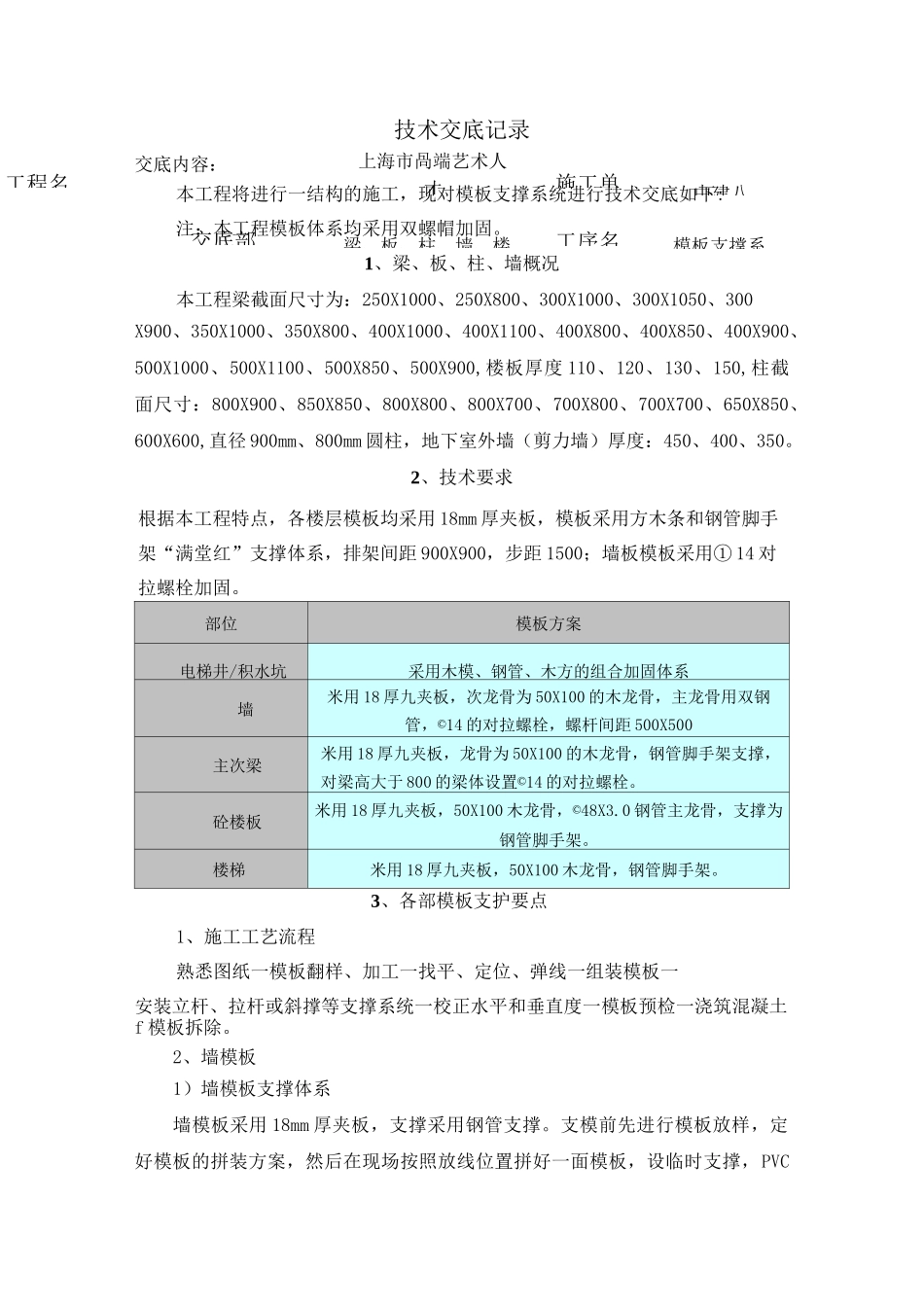

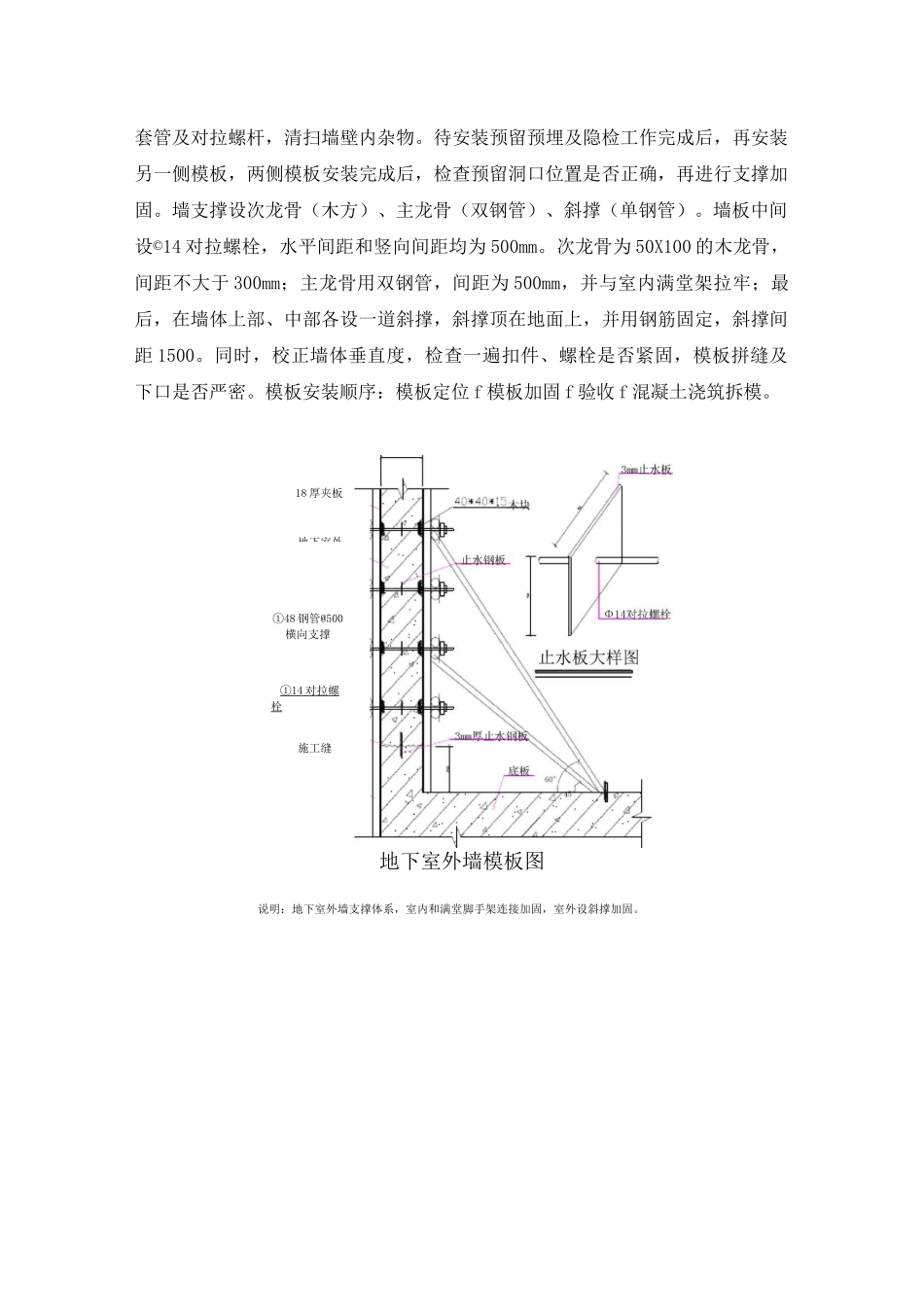

上海市建筑工程安全质量监督总站制建筑B-12技术质量交底记录建设单位复旦大学上海视觉艺术学院工程名称上海市咼端艺术人才实训基地交底日期2012年12月20日交底地点项目部会议室交底部位梁板、墙柱、楼梯模板引用规范规程《混凝土结构工程施工及验收规范》（GB50204-2011）控制要点：（见附件）接受交底人员签名：交底记录共条；计页（交底内容见附件）交底人（签名）年月日工程名上海市咼端艺术人才施工单中建八交底部梁、板、柱、墙、楼工序名模板支撑系技术交底记录交底内容：本工程将进行一结构的施工，现对模板支撑系统进行技术交底如下:注：本工程模板体系均采用双螺帽加固。1、梁、板、柱、墙概况本工程梁截面尺寸为：250X1000、250X800、300X1000、300X1050、300X900、350X1000、350X800、400X1000、400X1100、400X800、400X850、400X900、500X1000、500X1100、500X850、500X900,楼板厚度110、120、130、150,柱截面尺寸：800X900、850X850、800X800、800X700、700X800、700X700、650X850、600X600,直径900mm、800mm圆柱，地下室外墙（剪力墙）厚度：450、400、350。2、技术要求根据本工程特点，各楼层模板均采用18mm厚夹板，模板采用方木条和钢管脚手架“满堂红”支撑体系，排架间距900X900，步距1500；墙板模板采用①14对拉螺栓加固。部位模板方案电梯井/积水坑采用木模、钢管、木方的组合加固体系墙米用18厚九夹板，次龙骨为50X100的木龙骨，主龙骨用双钢管，©14的对拉螺栓，螺杆间距500X500主次梁米用18厚九夹板，龙骨为50X100的木龙骨，钢管脚手架支撑，对梁高大于800的梁体设置©14的对拉螺栓。砼楼板米用18厚九夹板，50X100木龙骨，©48X3.0钢管主龙骨，支撑为钢管脚手架。楼梯米用18厚九夹板，50X100木龙骨，钢管脚手架。3、各部模板支护要点1、施工工艺流程熟悉图纸一模板翻样、加工一找平、定位、弹线一组装模板一安装立杆、拉杆或斜撑等支撑系统一校正水平和垂直度一模板预检一浇筑混凝土f模板拆除。2、墙模板1）墙模板支撑体系墙模板采用18mm厚夹板，支撑采用钢管支撑。支模前先进行模板放样，定好模板的拼装方案，然后在现场按照放线位置拼好一面模板，设临时支撑，PVC18厚夹板地下室外①48钢管@500横向支撑①14对拉螺栓施工缝套管及对拉螺杆，清扫墙壁内杂物。待安装预留预埋及隐检工作完成后，再安装另一侧模板，两侧模板安装完成后，检查预留洞口位置是否正确，再进行支撑加固。墙支撑设次龙骨（木方）、主龙骨（双钢管）、斜撑（单钢管）。墙板中间设©14对拉螺栓，水平间距和竖向间距均为500mm。次龙骨为50X100的木龙骨，间距不大于300mm；主龙骨用双钢管，间距为500mm，并与室内满堂架拉牢；最后，在墙体上部、中部各设一道斜撑，斜撑顶在地面上，并用钢筋固定，斜撑间距1500。同时，校正墙体垂直度，检查一遍扣件、螺栓是否紧固，模板拼缝及下口是否严密。模板安装顺序：模板定位f模板加固f验收f混凝土浇筑拆模。地下室外墙模板图说明：地下室外墙支撑体系，室内和满堂脚手架连接加固，室外设斜撑加固。50*10cm木18厚胶合Aft•■.3厚止水钢管@600mm环XC■■-d...•••J-■■..-.-d.U1■.-bA■知.r:.-■■■■■.■•••.•「r■■■■■■d•J■E■■1■..-0<'''-:-JI迫•W■十4育[••a-".■>••>■.■■•a.-■—:-1tJ-/1■円b'a..•亠.'d■■「底板外侧及施工缝支模示意图本工程剪力墙体厚度为450、400、350,根据模板受力计算，采用500x500直径14的对拉螺杆，48X3.0的钢管以及50X100的木方的组合加固体系满足要求。由于电梯井道从地下一直通至屋顶机房，施工时在井道内的模板支设必须做好相应的防护，确保安全生产。电梯井模板安装顺序如下：①在楼层标高-0.20m处，在电梯井道墙体长方向按1.5m左右间距对称预留直径为60mm的孔洞，以便于穿越48钢管，作为钢平台的支撑架，②制作模板安装平台，在钢管上铺设模板，为便于模板的临时固定，可在钢管同排方向加设木方，模板固定在木方上；③在钢管支撑架上铺设平台，周边用木楔与井壁背紧；④将模板吊至平台上，利用自身钢支撑顶牢，下口用木楔背牢；⑤混凝土拆模板与墙体同步，且先用撬棍撬动模板，松...
