井下牌板悬挂标准VIP免费

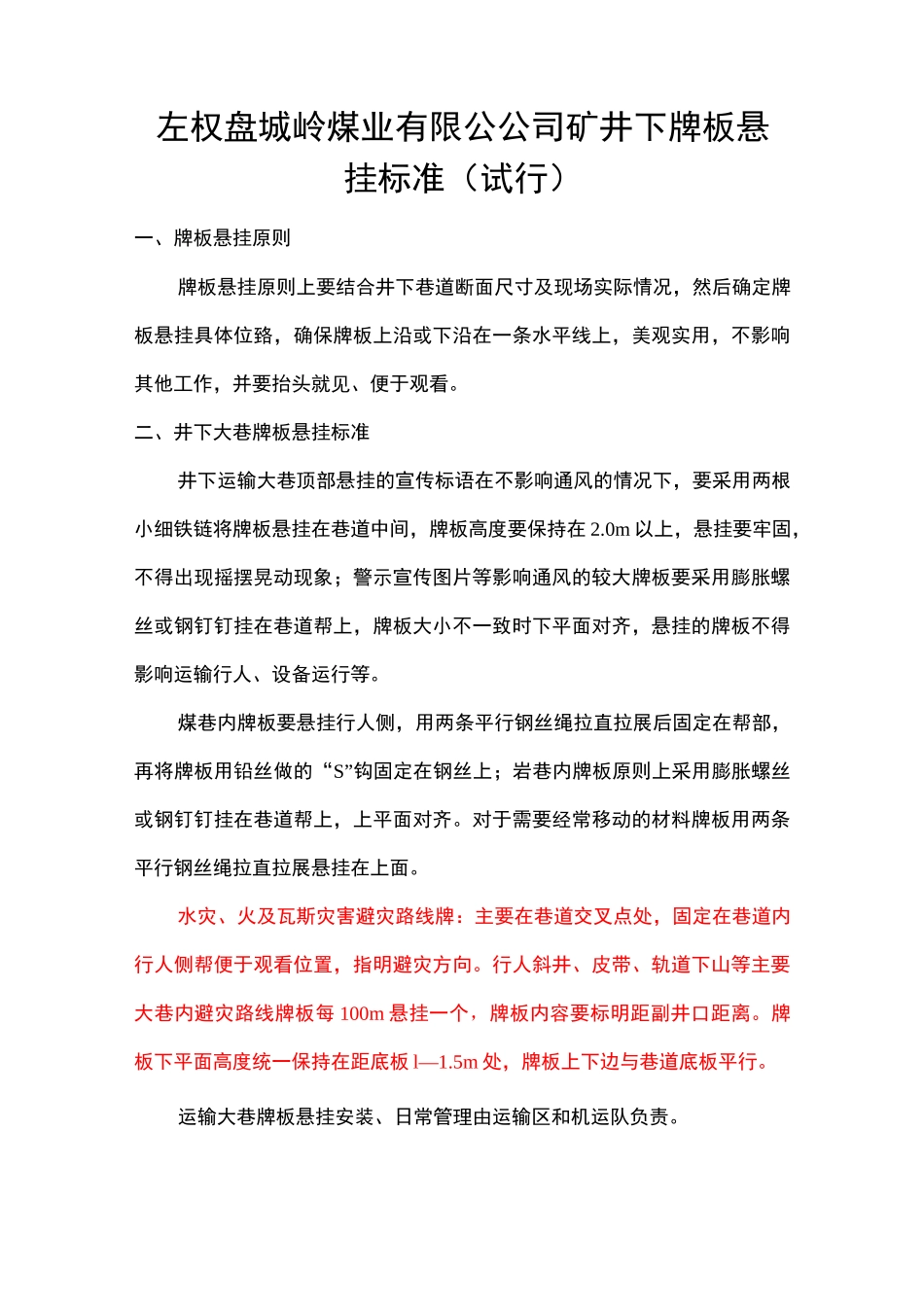

井下牌板悬挂标准_第1页
1/6

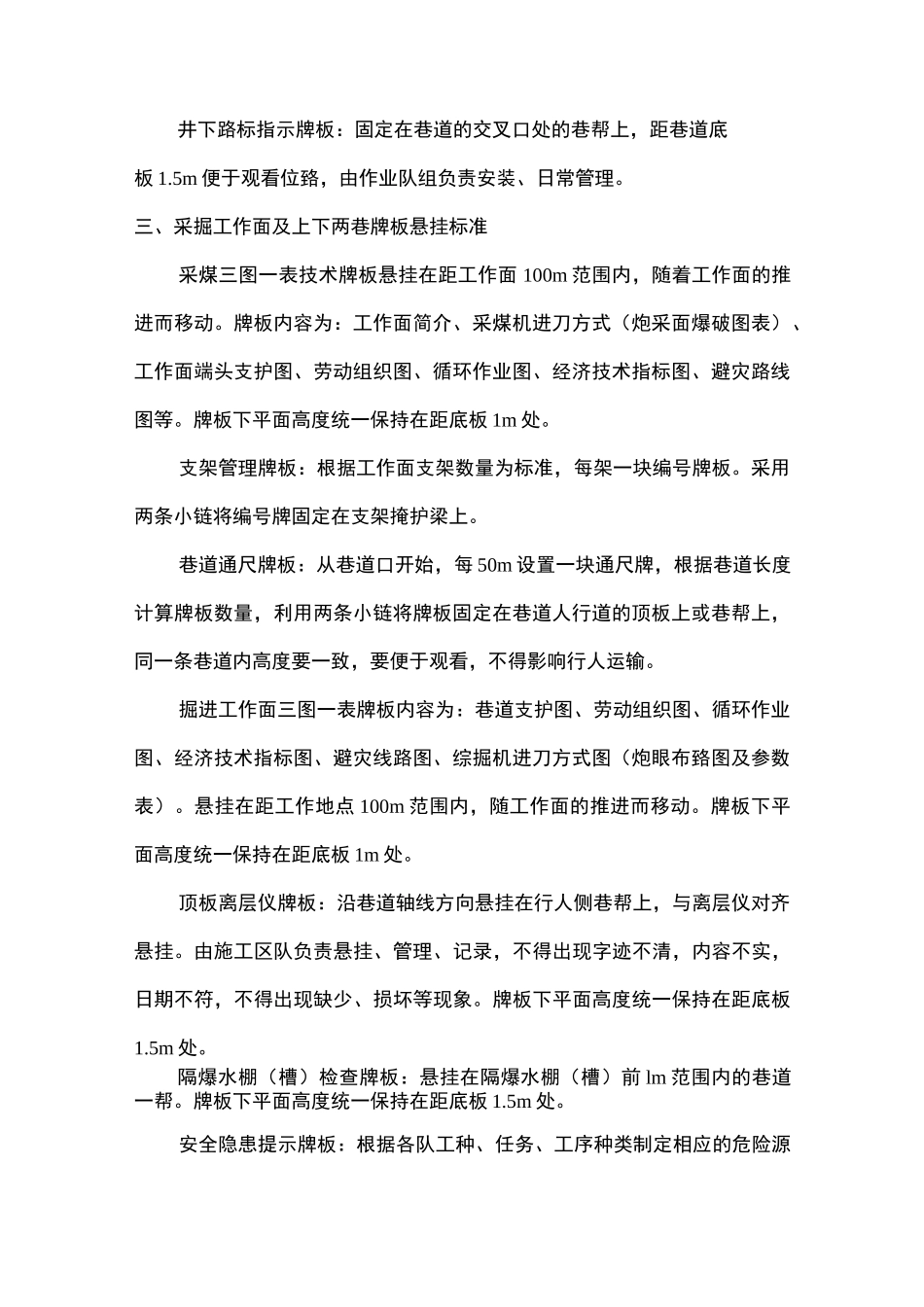

井下牌板悬挂标准_第2页
2/6

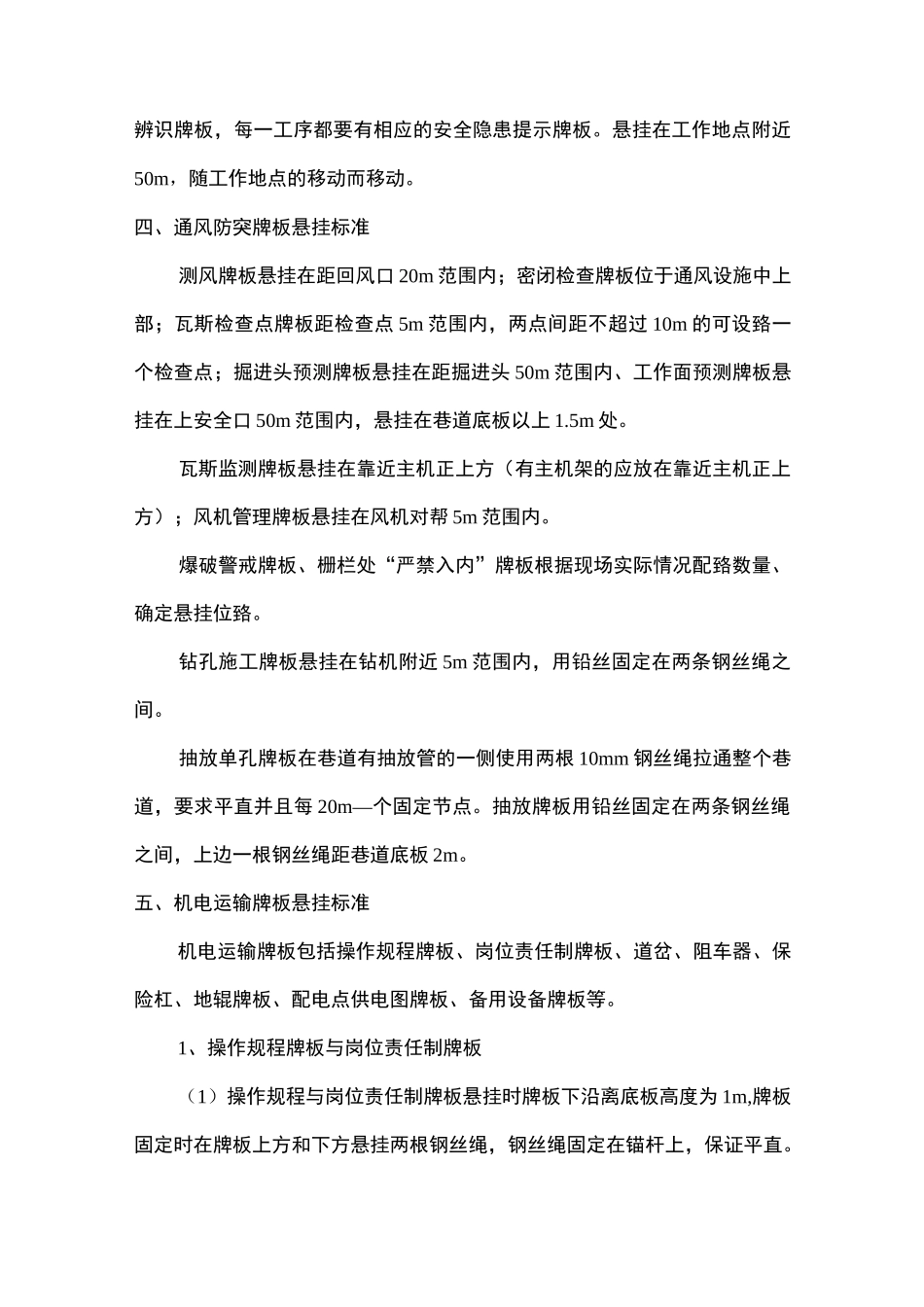

井下牌板悬挂标准_第3页
3/6
左权盘城岭煤业有限公公司矿井下牌板悬挂标准(试行)一、牌板悬挂原则牌板悬挂原则上要结合井下巷道断面尺寸及现场实际情况,然后确定牌板悬挂具体位臵,确保牌板上沿或下沿在一条水平线上,美观实用,不影响其他工作,并要抬头就见、便于观看。二、井下大巷牌板悬挂标准井下运输大巷顶部悬挂的宣传标语在不影响通风的情况下,要采用两根小细铁链将牌板悬挂在巷道中间,牌板高度要保持在2.0m以上,悬挂要牢固,不得出现摇摆晃动现象;警示宣传图片等影响通风的较大牌板要采用膨胀螺丝或钢钉钉挂在巷道帮上,牌板大小不一致时下平面对齐,悬挂的牌板不得影响运输行人、设备运行等。煤巷内牌板要悬挂行人侧,用两条平行钢丝绳拉直拉展后固定在帮部,再将牌板用铅丝做的“S”钩固定在钢丝上;岩巷内牌板原则上采用膨胀螺丝或钢钉钉挂在巷道帮上,上平面对齐。对于需要经常移动的材料牌板用两条平行钢丝绳拉直拉展悬挂在上面。水灾、火及瓦斯灾害避灾路线牌:主要在巷道交叉点处,固定在巷道内行人侧帮便于观看位置,指明避灾方向。行人斜井、皮带、轨道下山等主要大巷内避灾路线牌板每100m悬挂一个,牌板内容要标明距副井口距离。牌板下平面高度统一保持在距底板l—1.5m处,牌板上下边与巷道底板平行。运输大巷牌板悬挂安装、日常管理由运输区和机运队负责。井下路标指示牌板:固定在巷道的交叉口处的巷帮上,距巷道底板1.5m便于观看位臵,由作业队组负责安装、日常管理。三、采掘工作面及上下两巷牌板悬挂标准采煤三图一表技术牌板悬挂在距工作面100m范围内,随着工作面的推进而移动。牌板内容为:工作面简介、采煤机进刀方式(炮采面爆破图表)、工作面端头支护图、劳动组织图、循环作业图、经济技术指标图、避灾路线图等。牌板下平面高度统一保持在距底板1m处。支架管理牌板:根据工作面支架数量为标准,每架一块编号牌板。采用两条小链将编号牌固定在支架掩护梁上。巷道通尺牌板:从巷道口开始,每50m设置一块通尺牌,根据巷道长度计算牌板数量,利用两条小链将牌板固定在巷道人行道的顶板上或巷帮上,同一条巷道内高度要一致,要便于观看,不得影响行人运输。掘进工作面三图一表牌板内容为:巷道支护图、劳动组织图、循环作业图、经济技术指标图、避灾线路图、综掘机进刀方式图(炮眼布臵图及参数表)。悬挂在距工作地点100m范围内,随工作面的推进而移动。牌板下平面高度统一保持在距底板1m处。顶板离层仪牌板:沿巷道轴线方向悬挂在行人侧巷帮上,与离层仪对齐悬挂。由施工区队负责悬挂、管理、记录,不得出现字迹不清,内容不实,日期不符,不得出现缺少、损坏等现象。牌板下平面高度统一保持在距底板1.5m处。隔爆水棚(槽)检查牌板:悬挂在隔爆水棚(槽)前lm范围内的巷道一帮。牌板下平面高度统一保持在距底板1.5m处。安全隐患提示牌板:根据各队工种、任务、工序种类制定相应的危险源辨识牌板,每一工序都要有相应的安全隐患提示牌板。悬挂在工作地点附近50m,随工作地点的移动而移动。四、通风防突牌板悬挂标准测风牌板悬挂在距回风口20m范围内;密闭检查牌板位于通风设施中上部;瓦斯检查点牌板距检查点5m范围内,两点间距不超过10m的可设臵一个检查点;掘进头预测牌板悬挂在距掘进头50m范围内、工作面预测牌板悬挂在上安全口50m范围内,悬挂在巷道底板以上1.5m处。瓦斯监测牌板悬挂在靠近主机正上方(有主机架的应放在靠近主机正上方);风机管理牌板悬挂在风机对帮5m范围内。爆破警戒牌板、栅栏处“严禁入内”牌板根据现场实际情况配臵数量、确定悬挂位臵。钻孔施工牌板悬挂在钻机附近5m范围内,用铅丝固定在两条钢丝绳之间。抽放单孔牌板在巷道有抽放管的一侧使用两根10mm钢丝绳拉通整个巷道,要求平直并且每20m—个固定节点。抽放牌板用铅丝固定在两条钢丝绳之间,上边一根钢丝绳距巷道底板2m。五、机电运输牌板悬挂标准机电运输牌板包括操作规程牌板、岗位责任制牌板、道岔、阻车器、保险杠、地辊牌板、配电点供电图牌板、备用设备牌板等。1、操作规程牌板与岗位责任制牌板(1)操作规程与岗位责任制牌板悬挂时牌板下沿离底板高度为1m,牌板固定时在牌板上方和下方...
