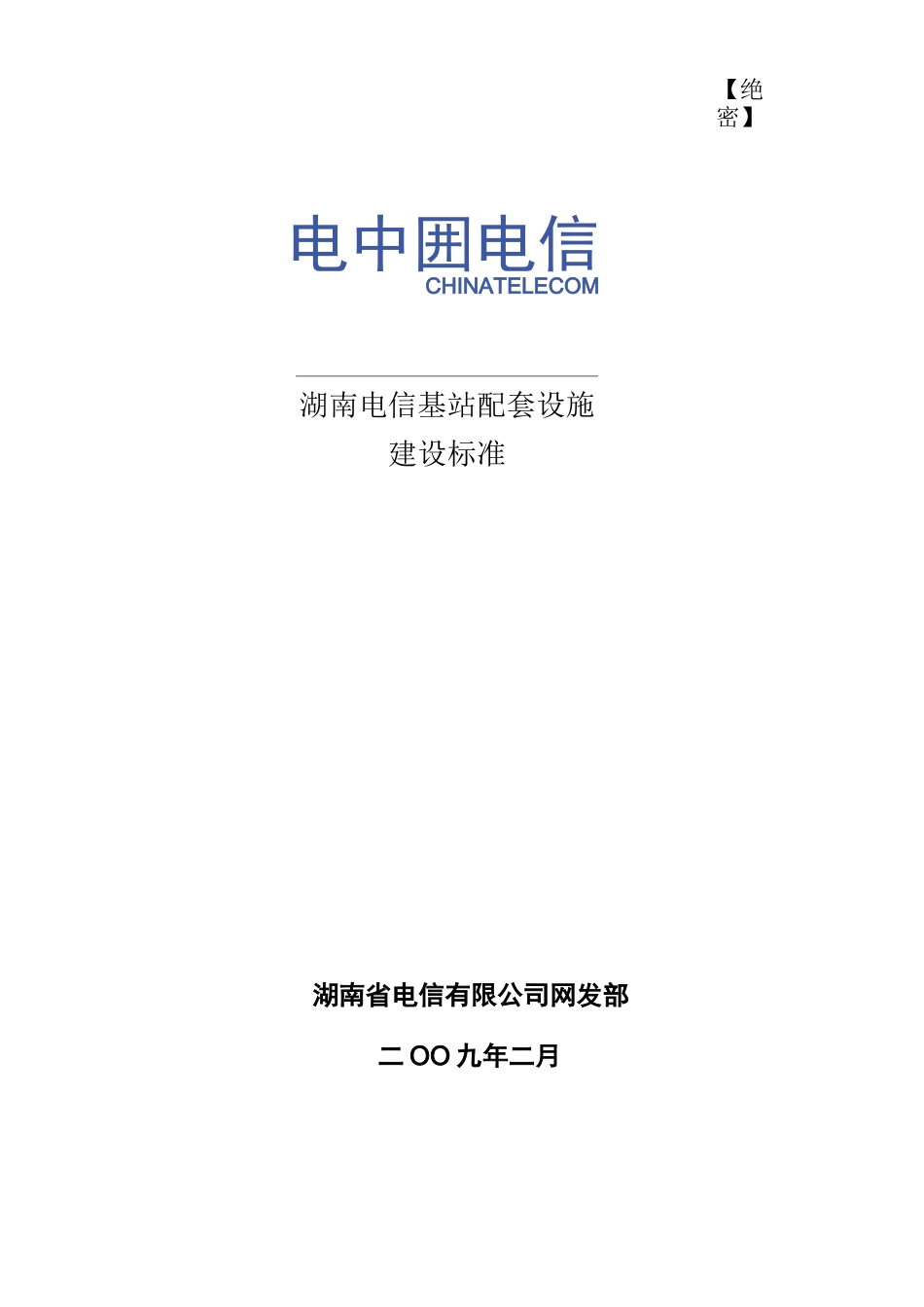

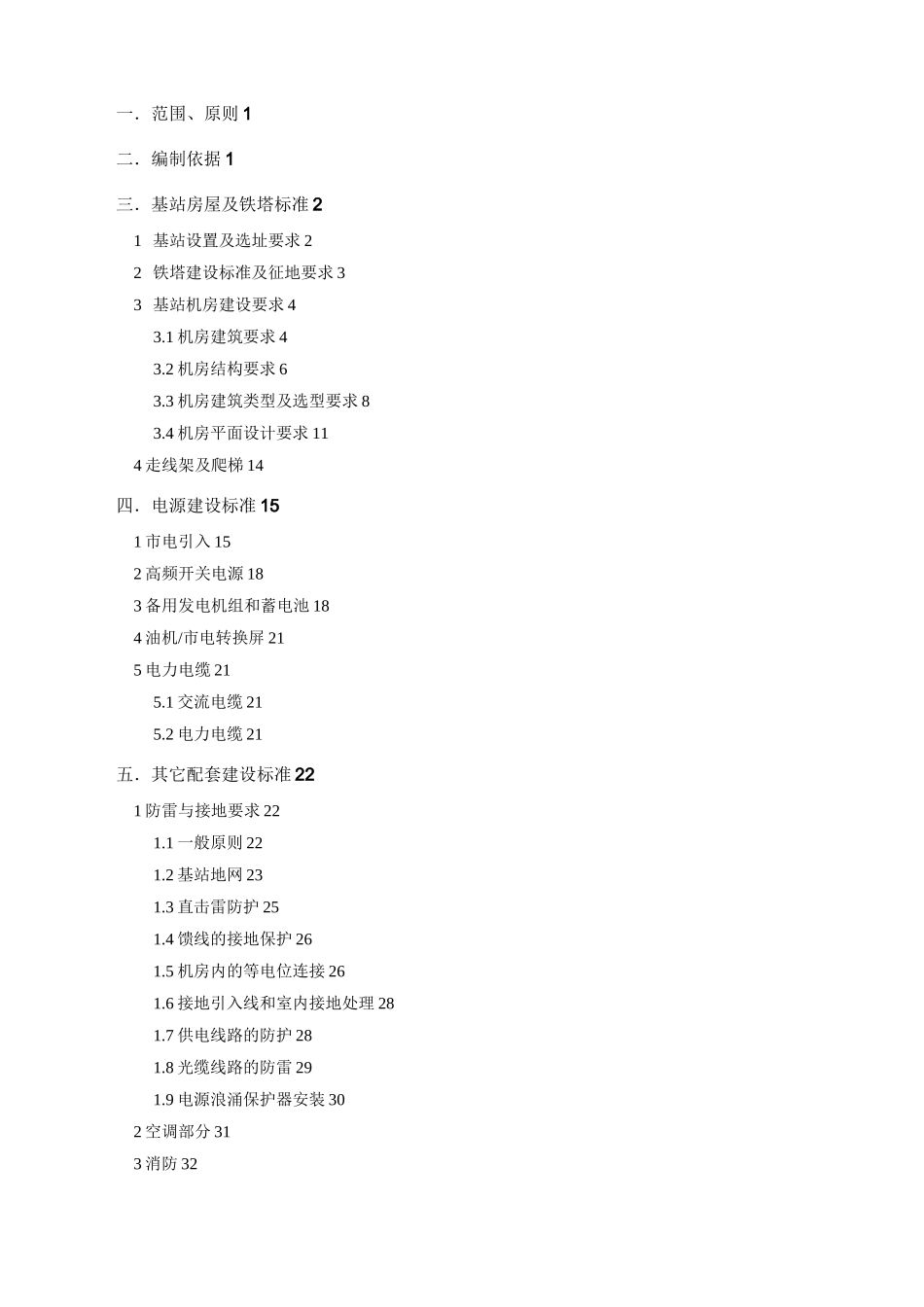

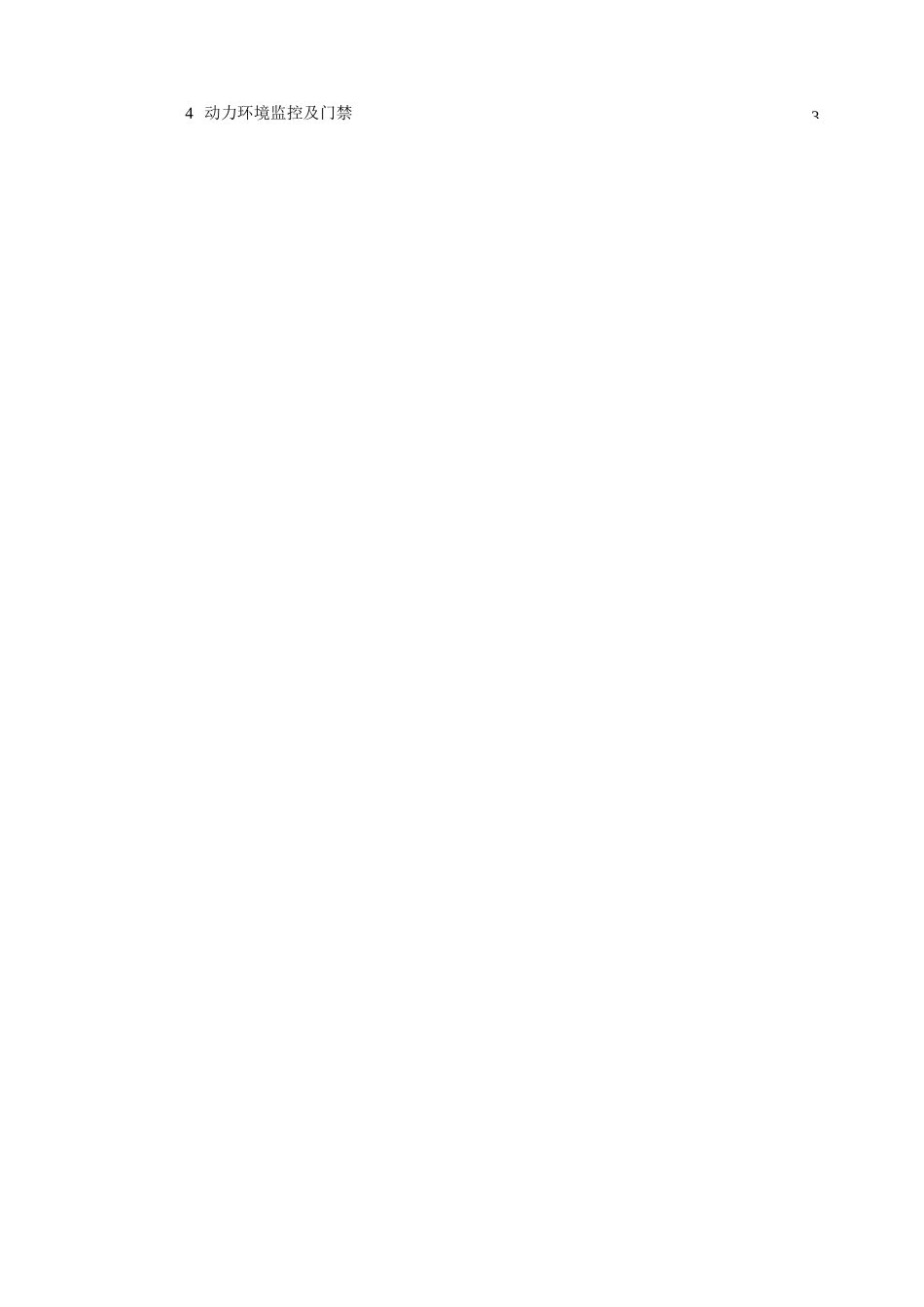

【绝密】电中囲电信CHINATELECOM湖南电信基站配套设施建设标准湖南省电信有限公司网发部二OO九年二月一．范围、原则1二．编制依据1三．基站房屋及铁塔标准21基站设置及选址要求22铁塔建设标准及征地要求33基站机房建设要求43.1机房建筑要求43.2机房结构要求63.3机房建筑类型及选型要求83.4机房平面设计要求114走线架及爬梯14四．电源建设标准151市电引入152高频开关电源183备用发电机组和蓄电池184油机/市电转换屏215电力电缆215.1交流电缆215.2电力电缆21五．其它配套建设标准221防雷与接地要求221.1一般原则221.2基站地网231.3直击雷防护251.4馈线的接地保护261.5机房内的等电位连接261.6接地引入线和室内接地处理281.7供电线路的防护281.8光缆线路的防雷291.9电源浪涌保护器安装302空调部分313消防3234动力环境监控及门禁一．范围、原则1.1范围本规范适用于湖南省电信有限公司CDMA基站的建设工程，基站配套设施的建设均遵循此标准。1.2原则基站建设中，应遵循以下原则：1)建设应考虑CDMA网及后续移动业务的需求；2)在满足近期需求的前提下，要适应未来发展的需要，尤其是铁塔、机房、电源、管线等不易扩展的工程；3)基站的建设需要综合考虑对网络维护方面的支撑，降低维护部门的劳动强度；4)基站的建设应本着多种方式，多种手段建设的原则，确保基站建设的进度满足各项需要；5)基站的建设应考虑节省综合建设成本。本工程规范的解释权归湖南省电信有限公司网发部。二．编制依据2.1GB50222-12005《建筑内部装修设计防火规范》2.2GB5003-2001《砌体结构设计规范》2.3GB50009—2001《建筑结构荷载规范》2.4GB50011—2001《建筑抗震设计规范》2.5GB50010-2002《混凝土结构设计规范》2.6YD5054-2005《电信建筑抗震设防分类标准》2.7YD/T5003-2005《电信专用房屋设计规范》2.8YD5098-2005《通信局(站)防雷与接地工程设计规范》2.9YD/T5040-2005《通信电源设备安装工程设计规范》2.10YD5039-2005《通信工程建设环境保护技术规定》2.11中国电信【2007】174号《电信机房防火封堵标准》2.12中国电信【2003】1040号《少人无人值守机房管理要求》2.13运维【2006】32号《中国电信机房管理要求》2.14湖南电信有限【2007】1号《关于全面实施节能降耗工作的通知》三．基站房屋及铁塔标准1基站设置及选址要求1、基站选址应符合湖南电信CDMA网络规划要求。2、基站站址不应选择在易受洪水淹灌的地区。如无法避免时，应尽量选择历年洪水位以上的地势（机房的室内地面标高设计在50年一遇的历史洪水位以上）；同时避免选址位于水田、沼泽、淤泥质土层的地段。3、基站站址应有较好的卫生环境，不宜选在生产过程中散发有害气体、较多烟雾、粉尘、有害物质的工业企业附近。4、基站站址选择时，应考虑邻近的高压电站、高压输电线铁塔、交流电气化铁道、广播电视、雷达、无线电发射台等干扰源的影响。安全距离执行相关规范和标准。5、基站站址选择时应满足通信安全保密、国防、人防、消防等要求。6、基站站址选择时应考虑对周围环境影响的防护对策。通过无线发射产生电磁波辐射的通信工程项目选址对周围环境的影响应符合GB8702-1988《电磁辐射防护规定》限值的要求。7、基站尽量避免选在年平均雷暴日大于40天的多雷区，出于覆盖目的在多雷区建设的机房，应符合相关规范中关于多雷区机房防雷和接地的有关规定。8、基站站址应有安全环境，不应选择在生产及储藏易燃易爆物质的建筑物和堆积场附近。9、基站站址宜选择在地形平坦、地质良好的地段，应避开断层、土坡边缘、古河道和有可能塌方、滑坡和有开采价值的地下矿藏或古迹遗址的地段；在不利地段应采取可靠措施。10、基站站址应选择有可靠的电力供应。2铁塔建设标准及征地要求地面铁塔（塔桅）常用类型：自立式四边角钢塔（35~70米：35，40，45，50，55，60，65，70）拉线塔（三边、六边）（20~40米：20，25，30，35，40）单管塔（40~50米：40，45，50）屋面铁塔（塔桅）常用类型：屋面抱杆（3米、6米、9米）；屋面支撑杆（9米、12米）；屋面铁塔（15米、20米）；屋面拉线塔（10米、15米）；屋面六边塔（12米、15米、18米、21米）地面铁塔（塔桅）占地面积要...
