水泥的技术性质VIP专享VIP免费

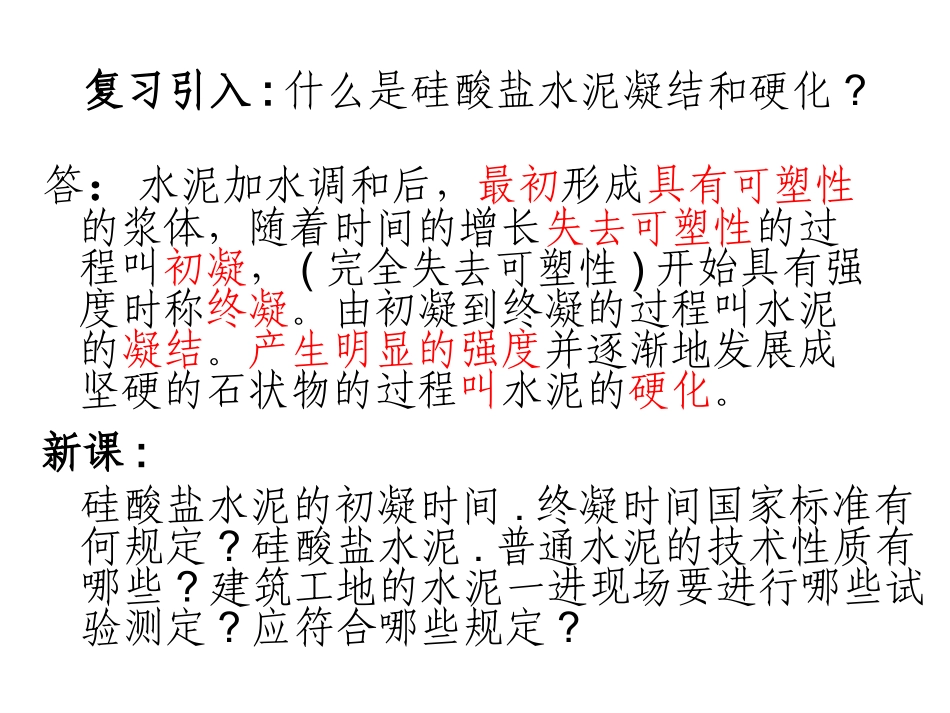

咏物篇•砖头从不计较位置的高低•所以能团结成一个坚强的整体•水泥没有出色的凝聚力•怎能撑起一篇崭新的天地•钢筋如果说建筑是凝固的音乐•你便是硬铮铮的琴弦复习引入:什么是硅酸盐水泥凝结和硬化?答：水泥加水调和后，最初形成具有可塑性的浆体，随着时间的增长失去可塑性的过程叫初凝，(完全失去可塑性)开始具有强度时称终凝。由初凝到终凝的过程叫水泥的凝结。产生明显的强度并逐渐地发展成坚硬的石状物的过程叫水泥的硬化。硅酸盐水泥的初凝时间.终凝时间国家标准有何规定?硅酸盐水泥.普通水泥的技术性质有哪些?建筑工地的水泥一进现场要进行哪些试验测定?应符合哪些规定?新课:四、硅酸盐水泥、普通水泥的技术性质1、细度：指水泥颗粒的粗细程度。国家标准规定：2、标准稠度用水量：•普通水泥的细度：0.08mm方孔筛筛余不得大于10.0%；•凡不符合该规定者为不合格品。•硅酸盐水泥细度为：比表面积大于300m2/kg；指水泥拌制特定的可塑状态时(标准稠度)的用水量(占水泥重量的百分比来表示)。其目的是作为水泥凝结时间、体积安定性等试验时拌合水泥浆用水量的依据。国家标准规定:3、凝结时间：终凝时间:自水泥加水拌和时起,到水泥浆完全失去可塑性的时间.•硅酸盐水泥:初凝时间不得早于45分钟,终凝时间不得迟于6.5小时.•普通水泥:初凝时间不得早于45分钟,终凝时间不得迟于10小时.•初凝时间不符合规定的为废品,终凝时间不符合规定的为不合格品.初凝时间：自水泥加水拌和时起,到水泥浆开始失去可塑性的的时间.4.体积安定性:指水泥在凝结硬化过程中体积变化的均匀性.•国家标准规定:游离氧化钙引起的安定性不良可以用沸煮法检验,同时水泥中氧化镁含量不得超过5.0%(若经过蒸压安定性合格,则氧化镁含量允许放宽到6.0%);三氧化硫含量不得超过3.5%.•水泥安定性必须合格.安定性不良的水泥作废品处理,不得用于工程中.7.密度与堆积密度:硅酸盐水泥:密度通常取3.1g/cm3,堆积密度1300.kg/m3普通水泥:密度通常取3.1g/cm3,堆积密度1300.kg/m35.强度:水泥的强度等级应不小于表4-3规定的数值.不符合规定时为不合格品;强度可以降级使用.6.水化热:指水泥水化过程中所放出的热量.是非题:1.硅酸盐水泥中含有氧化镁.氧化钙.及过量的石膏,都会造成水泥的安定性不良().2.用沸煮法可以全面检验硅酸盐水泥的安定性是否良好()3.规范规定,普通水泥的初凝时间不得迟于45分钟,终凝时间不得早于10小时().4.硅酸盐水泥的细度越细越好().问答题:1.测定标准稠度用水量有何工程意义?2.硅酸盐水泥.普通水泥的技术性质有那几方面?国家标准规定哪些是废品?哪些是不和格品?作业：课本41页第三题小结：本节课介绍了水泥的主要技术性质，重点要求大家掌握的是国家标准的规定：硅酸盐水泥、普通水泥中的氧化镁、三氧化硫、安定性、初凝时间中的任意一项不符合标准规定时，均为废品。凡细度、终凝时间、强度低于规定指标时，称为不合格品。废品水泥在工程严禁使用。若水泥强度低于规定时可以降级使用。
