深入了解水泥、钢筋新标准的VIP免费

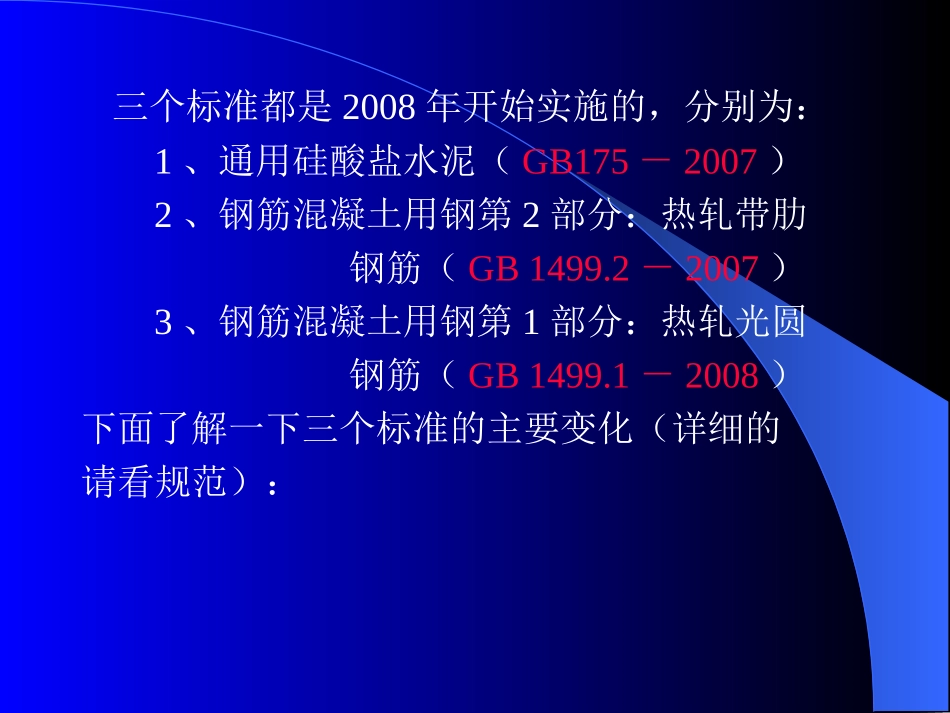

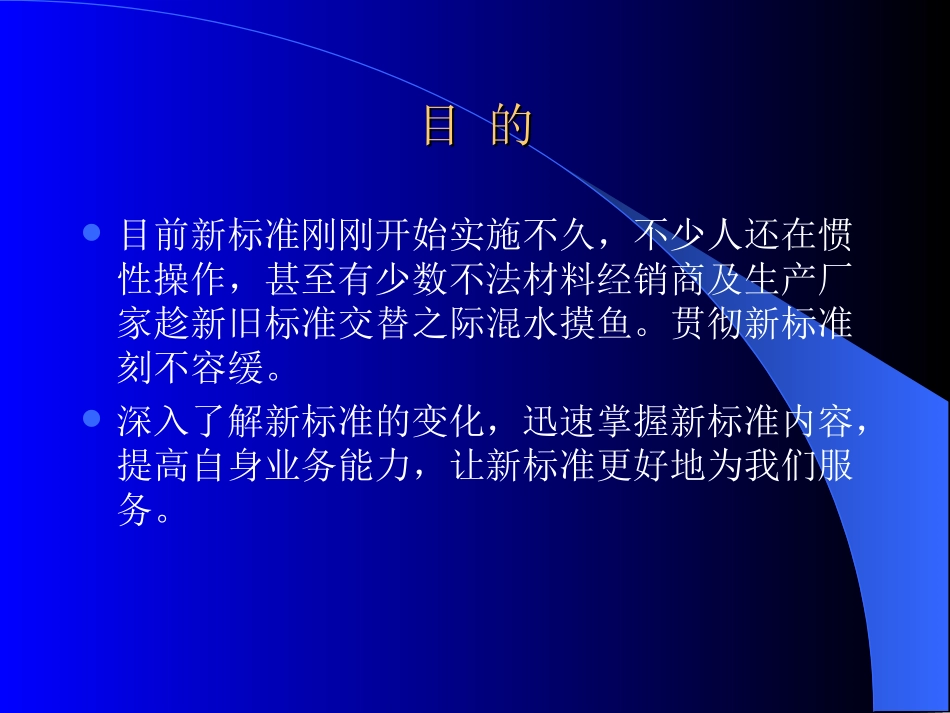

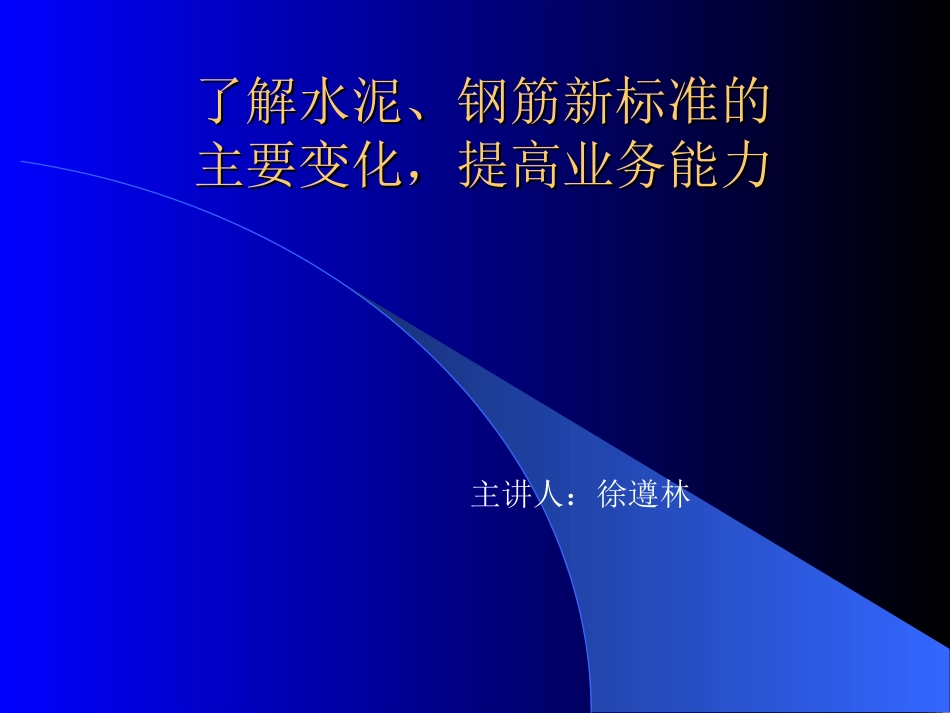

了解水泥、钢筋新标准的了解水泥、钢筋新标准的主要变化，提高业务能力主要变化，提高业务能力主讲人：徐遵林目的目的目前新标准刚刚开始实施不久，不少人还在惯性操作，甚至有少数不法材料经销商及生产厂家趁新旧标准交替之际混水摸鱼。贯彻新标准刻不容缓。深入了解新标准的变化，迅速掌握新标准内容，提高自身业务能力，让新标准更好地为我们服务。三个标准都是2008年开始实施的，分别为：1、通用硅酸盐水泥（GB175－2007）2、钢筋混凝土用钢第2部分：热轧带肋钢筋（GB1499.2－2007）3、钢筋混凝土用钢第1部分：热轧光圆钢筋（GB1499.1－2008）下面了解一下三个标准的主要变化（详细的请看规范）：一、通用硅酸盐水泥（一、通用硅酸盐水泥（GB175GB175－－20072007））通用硅酸盐水泥（GB175－2007）于2008年6月1日实施，主要变化：1、水泥名称和性质调整①.将GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、GB1344-1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥》、GB12958-1999《复合硅酸盐水泥》三个标准，统称为“通用水泥”；②.变全文强制为条文强制（新标准第7.1、7.3.1、7.3.2、7.3.3、8.4为强制性条款，其余为推荐性条款）；③.将矿渣硅酸盐水泥分为A、B二类，A类的矿渣掺量＞20%～≤50%，B类＞50%～≤70%，混合材代替量变为8%；火山灰质、粉煤灰、复合等水泥的混合材起点改为＞20%.2、解决普通水泥中混合材料掺量普遍超标问题①取消普通水泥32.5强度等级；②.扩大普通水泥混合材料掺量范围，混合材最大掺量放至20%；非活性混合材掺量改为8%；③.重新确定水泥中混合材料评定方法，混合材不作为合格判定指标，但要求企业应定期进行测定和效验，其结果必须不超过最大限量的2%范围内，测定方法由企业自己选用，其执行状况作为企业其他认证的依据。3、规范水泥中混合材料的品种和外加剂①.取消复合水泥中的关于新开发混合材料附录及铬铁渣、钛矿渣、增钙液态渣等非常用混合材的掺入；②.石膏应符合GB/T5483中的G类或M类二级（含）以上的要求，取消单独使用硬石膏的规定；③.减少助磨剂的允许用量，1%改为0.5%；④.增加水泥中氯离子的规定，每种水泥不得超过0.06%，但用户有更低要求时由买卖双方商定。4、修改部分技术要求①.复合水泥的强度指标与矿渣、火山灰、粉煤灰水泥一致；②.A类矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥中的MgO含量超过6%时须通过压蒸试验合格；③.细度要求改为推荐性，硅酸盐水泥比表面积不小于300m2/kg，其他水泥45µm筛余不大于30%或80µm筛余不大于10%5、部分水泥强度成型用水量修改火山灰、粉煤灰、复合等水泥和掺火山灰质混合材的普通水泥的强度成型用水量附加流动度限制。这些水泥按0.50水灰比制成的胶砂流动度应不小于180㎜，当流动度小于180㎜时，须以0.01的整倍数递增的方法将水灰比调整至胶砂流动度不小于180㎜，水泥强度成型按调整后的水灰比进行。6、验收规则作了部分调整①.编号，增加年生产能力200万吨以上的为不超过4000吨、120万吨～200万吨不超过2400吨一个编号；②.水泥出厂，改为“经确认各项指标和包装符合标准方可出厂”；③.增加出厂检验，强制条款的指标项目列为出厂检验项目；④.合格判定规则，按出厂检验项目判定合格予否；⑤.出厂检验报告，几乎包括了水泥的所有性能参数；样”⑥.交货与验收，增加“卖方有告知买方验收方法的责任”，没有约定时卖方开具的发票上要注明“以本厂同编号水泥检验报告为依据”；以生产者同编号水泥检验报告为依据时，-----所取样品------“由卖方保存90天，或认可卖方自行取样、签封保存90天的同编号水泥的封存。安定性仲裁检验应在出厂10天内完成，若10天后检验安定性不合格，该水泥属安定性不合格；⑦.袋装水泥净含量不少于标志重量的99%；⑧.包装标志，火山灰质水泥、粉煤灰水泥和复合水泥在侧面印刷的颜色采用黑色或兰色二、钢筋混凝土用钢第二、钢筋混凝土用钢第22部分：热轧带肋部分：热轧带肋钢筋（钢筋（GB1499.2GB1499.2－－20020077））钢筋混凝土用钢第2部分：热轧带肋钢筋（GB1499.2－2007）于2008年3月1日实施，主要变化：1、增...
