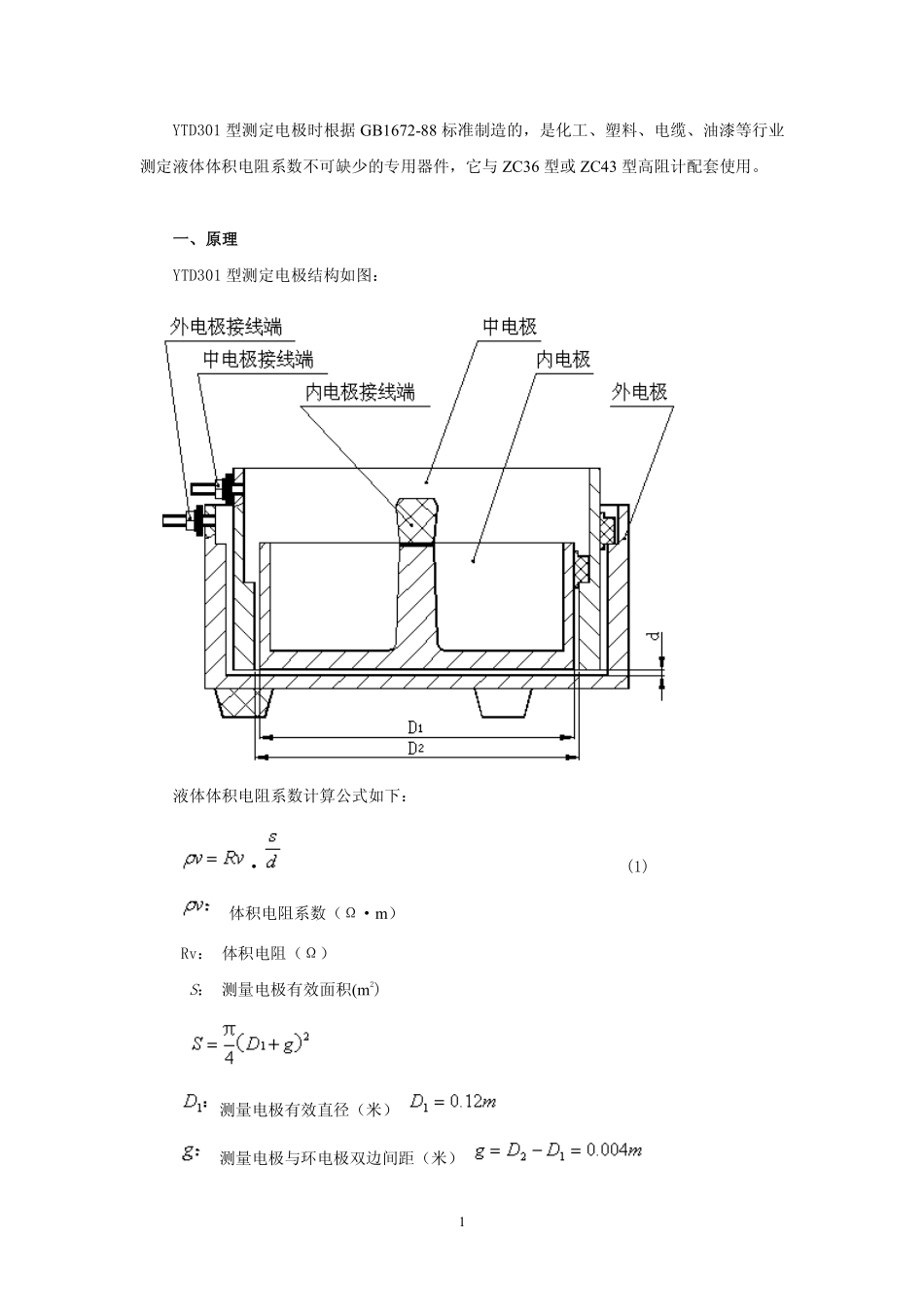

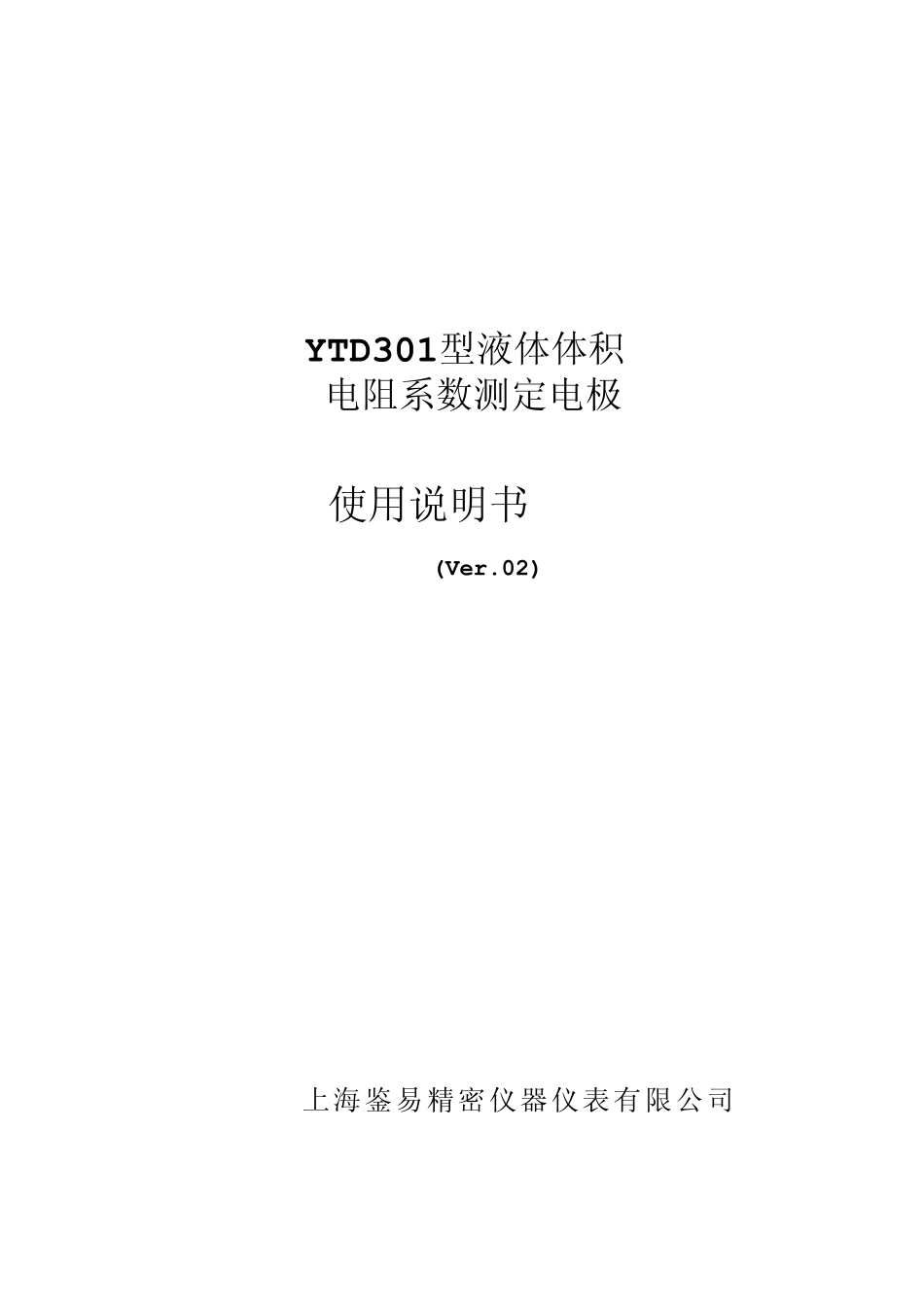

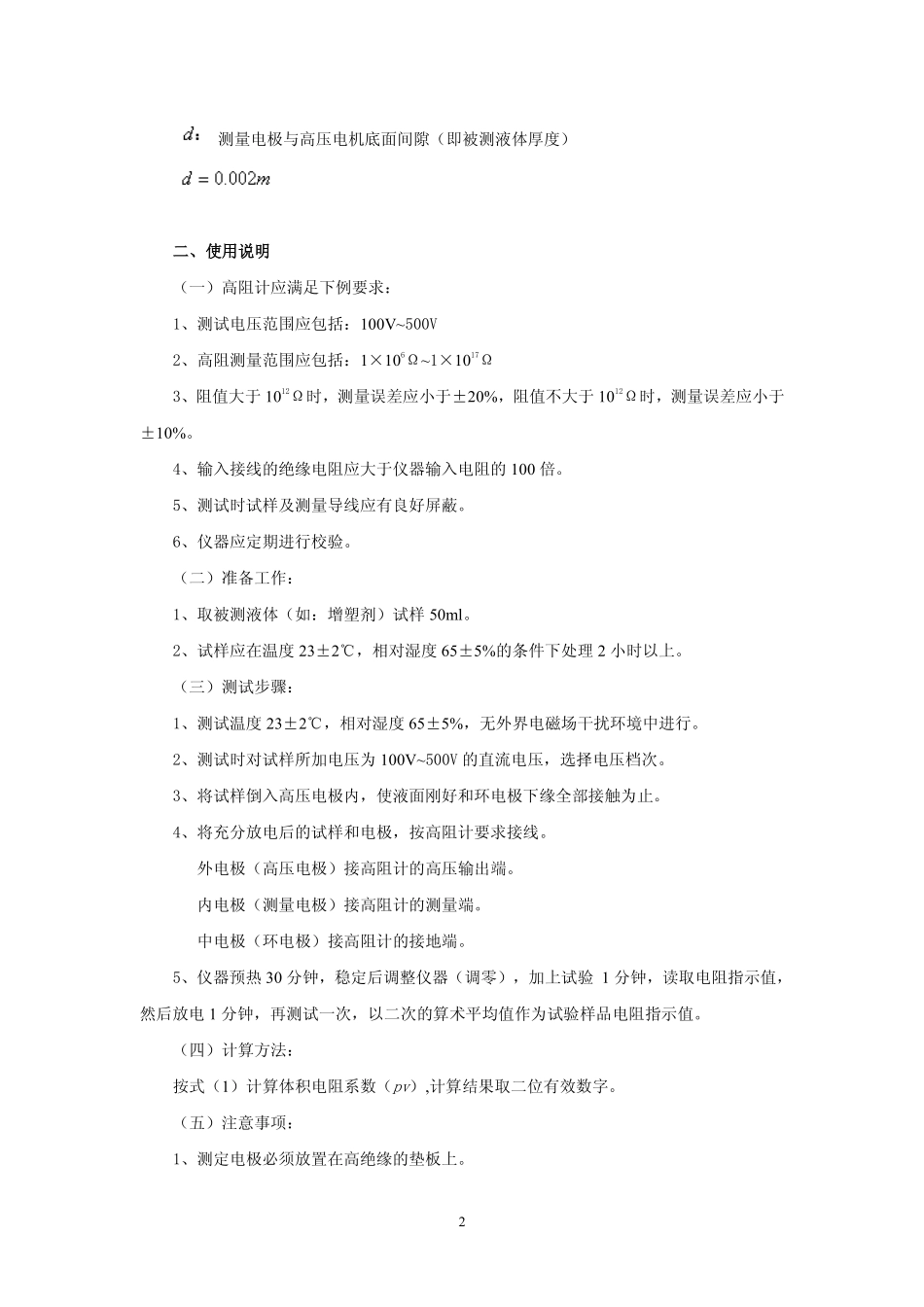

YTD301型液体体积电阻系数测定电极使用说明书(Ver.02)上海鉴易精密仪器仪表有限公司1YTD301型测定电极时根据GB1672-88标准制造的,是化工、塑料、电缆、油漆等行业测定液体体积电阻系数不可缺少的专用器件,它与ZC36型或ZC43型高阻计配套使用。一、原理YTD301型测定电极结构如图:液体体积电阻系数计算公式如下:·(1)体积电阻系数(Ω·m)Rv:体积电阻(Ω)S:测量电极有效面积(m2)测量电极有效直径(米)测量电极与环电极双边间距(米)2测量电极与高压电机底面间隙(即被测液体厚度)二、使用说明(一)高阻计应满足下例要求:1、测试电压范围应包括:100V~500V2、高阻测量范围应包括:1×106Ω~1×1017Ω3、阻值大于1012Ω时,测量误差应小于±20%,阻值不大于1012Ω时,测量误差应小于±10%。4、输入接线的绝缘电阻应大于仪器输入电阻的100倍。5、测试时试样及测量导线应有良好屏蔽。6、仪器应定期进行校验。(二)准备工作:1、取被测液体(如:增塑剂)试样50ml。2、试样应在温度23±2℃,相对湿度65±5%的条件下处理2小时以上。(三)测试步骤:1、测试温度23±2℃,相对湿度65±5%,无外界电磁场干扰环境中进行。2、测试时对试样所加电压为100V~500V的直流电压,选择电压档次。3、将试样倒入高压电极内,使液面刚好和环电极下缘全部接触为止。4、将充分放电后的试样和电极,按高阻计要求接线。外电极(高压电极)接高阻计的高压输出端。内电极(测量电极)接高阻计的测量端。中电极(环电极)接高阻计的接地端。5、仪器预热30分钟,稳定后调整仪器(调零),加上试验1分钟,读取电阻指示值,然后放电1分钟,再测试一次,以二次的算术平均值作为试验样品电阻指示值。(四)计算方法:按式(1)计算体积电阻系数(pv),计算结果取二位有效数字。(五)注意事项:1、测定电极必须放置在高绝缘的垫板上。32、测定电极在测试前后,均应做好清洗工作,特别是三只电极的支撑件不得受到试样的污染。4环保使用期限本仪器中含有的有毒有害物质或元素在正常使用的条件下不会发生外泄或突变,用户使用该仪器不会对环境造成严重污染或对其人身、财产造成严重损害的期限为10年。有毒有害物质或元素名称及含量标识见附表。附表有毒有害物质或元素名称及含量标识部件名称有毒有害物质或元素铅(Pb)汞(Hg)镉(Cd)六价铬(Cr(VI))多溴联苯(PBB)多溴二苯醚(PBDE)外壳本体〇〇〇〇〇〇外壳镀层〇〇〇X〇〇LCD屏X〇〇X〇〇线路板X〇〇〇〇〇接触器X〇〇〇〇〇变压器(调压器)X〇〇〇〇〇开关X〇〇〇〇〇〇:表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。X:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。注:本产品80%的部件采用无毒无害的环保材料制造,含有有毒有害物质或元素的部件皆因全球技术水平限制而无法实现有毒有害物质或元素的替代。
