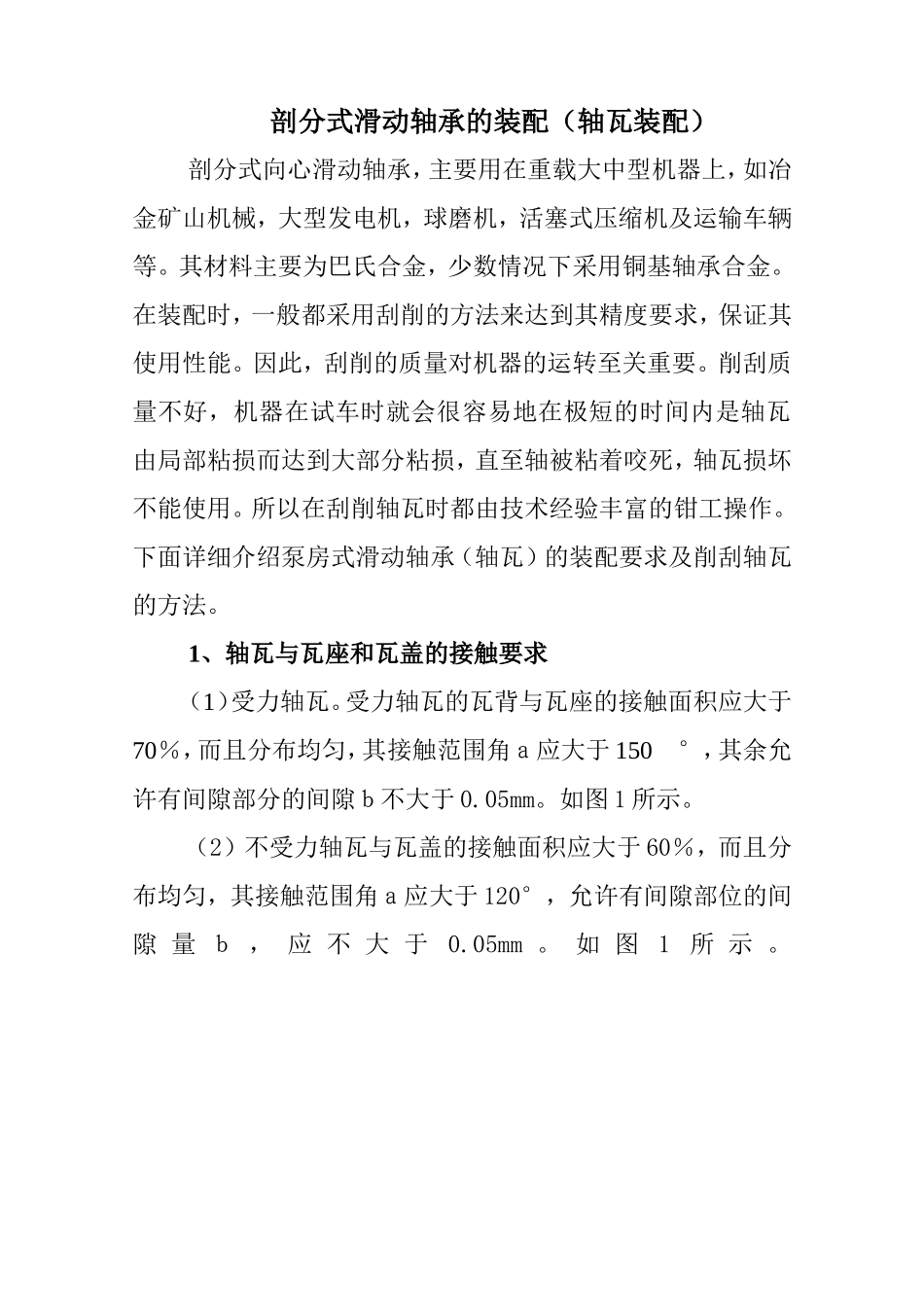

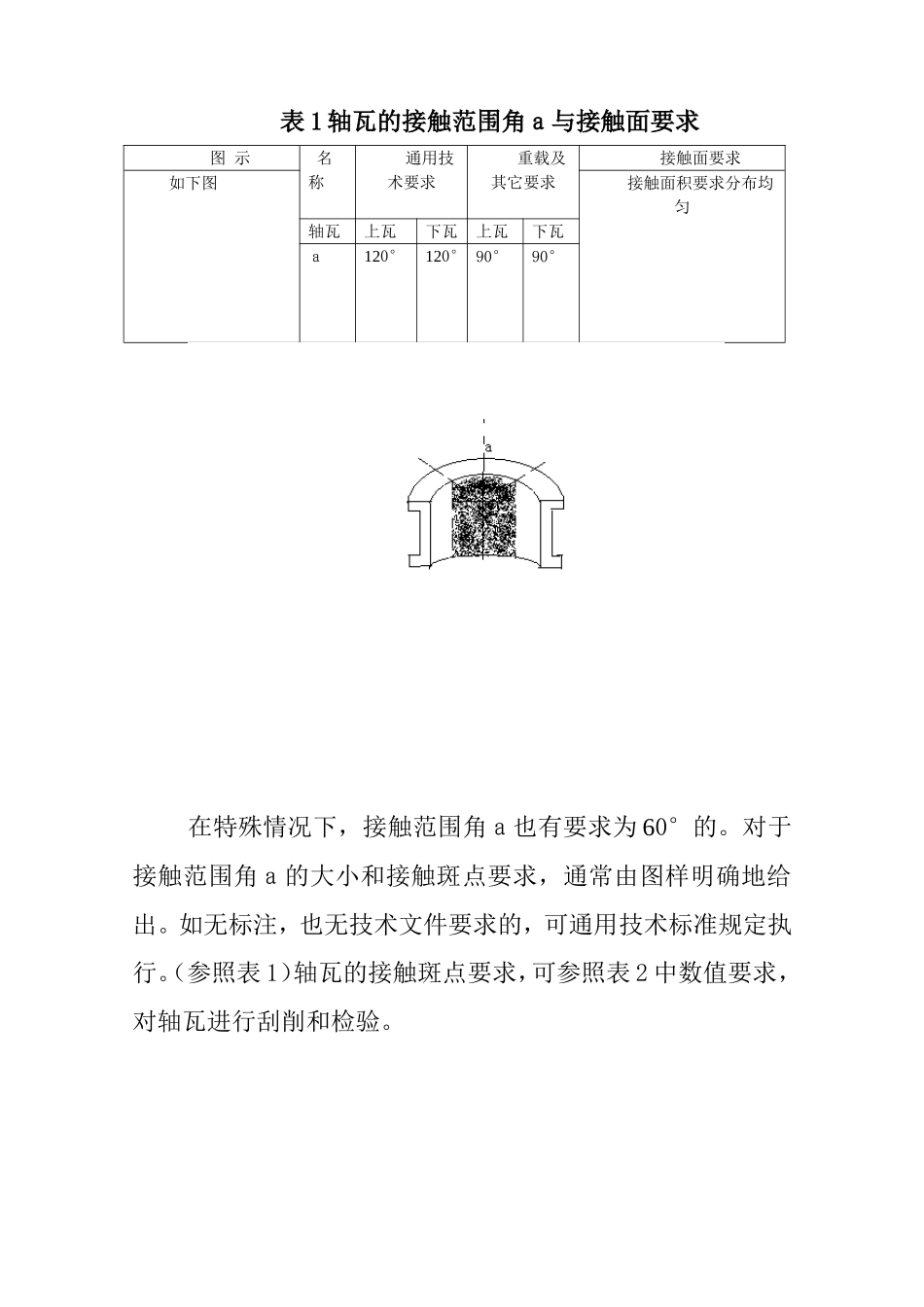

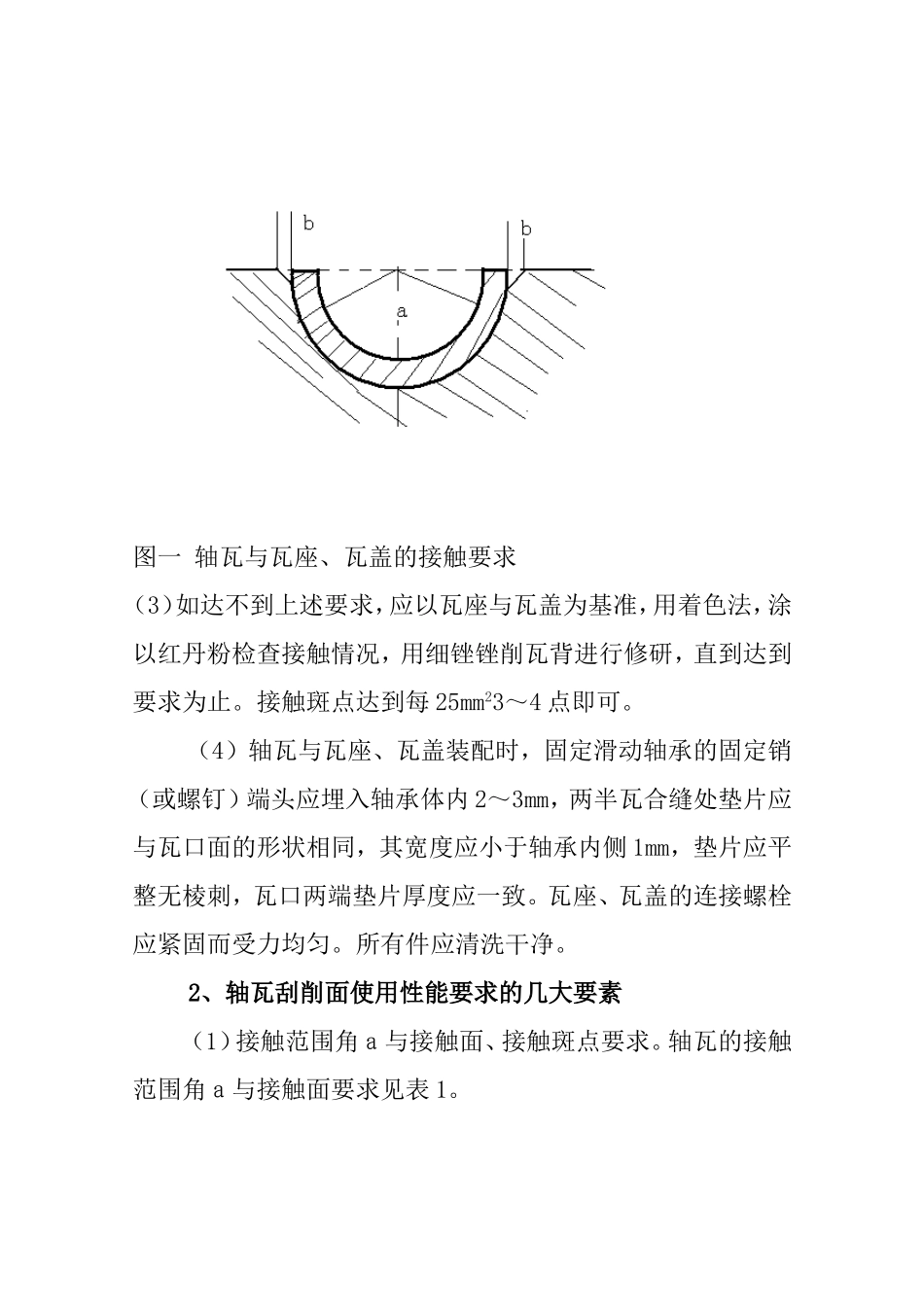

剖分式滑动轴承的装配（轴瓦装配）剖分式向心滑动轴承，主要用在重载大中型机器上，如冶金矿山机械，大型发电机，球磨机，活塞式压缩机及运输车辆等。其材料主要为巴氏合金，少数情况下采用铜基轴承合金。在装配时，一般都采用刮削的方法来达到其精度要求，保证其使用性能。因此，刮削的质量对机器的运转至关重要。削刮质量不好，机器在试车时就会很容易地在极短的时间内是轴瓦由局部粘损而达到大部分粘损，直至轴被粘着咬死，轴瓦损坏不能使用。所以在刮削轴瓦时都由技术经验丰富的钳工操作。下面详细介绍泵房式滑动轴承（轴瓦）的装配要求及削刮轴瓦的方法。1、轴瓦与瓦座和瓦盖的接触要求（1）受力轴瓦。受力轴瓦的瓦背与瓦座的接触面积应大于70％，而且分布均匀，其接触范围角ａ应大于150°，其余允许有间隙部分的间隙ｂ不大于0.05mm。如图1所示。（2）不受力轴瓦与瓦盖的接触面积应大于60％，而且分布均匀，其接触范围角ａ应大于120°，允许有间隙部位的间隙量ｂ，应不大于0.05mm。如图1所示。图一轴瓦与瓦座、瓦盖的接触要求（3）如达不到上述要求，应以瓦座与瓦盖为基准，用着色法，涂以红丹粉检查接触情况，用细锉锉削瓦背进行修研，直到达到要求为止。接触斑点达到每25mm23～4点即可。（4）轴瓦与瓦座、瓦盖装配时，固定滑动轴承的固定销（或螺钉）端头应埋入轴承体内2～3mm，两半瓦合缝处垫片应与瓦口面的形状相同，其宽度应小于轴承内侧1mm，垫片应平整无棱刺，瓦口两端垫片厚度应一致。瓦座、瓦盖的连接螺栓应紧固而受力均匀。所有件应清洗干净。2、轴瓦刮削面使用性能要求的几大要素（1）接触范围角ａ与接触面、接触斑点要求。轴瓦的接触范围角ａ与接触面要求见表1。表1轴瓦的接触范围角ａ与接触面要求图示名称通用技术要求重载及其它要求接触面要求如下图接触面积要求分布均匀轴瓦上瓦下瓦上瓦下瓦ａ120°120°90°90°在特殊情况下，接触范围角ａ也有要求为60°的。对于接触范围角ａ的大小和接触斑点要求，通常由图样明确地给出。如无标注，也无技术文件要求的，可通用技术标准规定执行。（参照表1）轴瓦的接触斑点要求，可参照表2中数值要求，对轴瓦进行刮削和检验。表2滑动轴承的研点数轴承直径/mm机床或精密机械主轴轴承锻压设备、通用检修轴承动力机械、冶金设备的轴承高精度精密普通重要普通重要普通每（25×25）mm2内的研点数≤12025201612885>12016108662（2）油线与瓦口油槽带a、半开式滑动轴承，都是采用强力润滑，油槽一般都开在不受力的上瓦上（上瓦受力较小）。截面为半圆弧形，沿上瓦内周180°分布，由机械加工而成。油槽中间位置与上瓦中心位置的油孔相通，两端连接瓦口油槽带，由于上瓦有间隙量存在，润滑油很容易进入上瓦面与轴上，其主要作用是能将润滑油畅通地注入轴瓦内侧（径向）的瓦口油槽带。b、油槽带分布在上、下轴瓦结合部位处（两侧）。如图2所示。油槽带成圆弧楔形，瓦口结合面处向外侧深度一般在1～3mm。视轴瓦的大小，油槽带宽度h一般为8～40mm。油槽带单边距轴瓦端面的尺寸b一般为8～25mm。上述要求通常在图样上明确标出。油槽带的长度为轴瓦轴向长度的85％左右，是一个能存较大量的润滑油的带状油槽，便于轴瓦与轴的润滑与冷却，油槽带通常由机械加工而成，也有钳工手工加工的。图二轴瓦的油槽带与润滑油楔分布（3）润滑油楔。润滑油楔位于接触范围角ａ值之内油槽带与轴瓦的连接处，由手工刮削而成（俗称刮瓦口）。其主要作用有两个，一是存油冷却轴瓦与轴，二是利用其圆弧楔角，在轴旋转的带动下，将润滑油，由轴向宽度的面，连接不断地吸向承载部分，使轴瓦与轴有充分良好的润滑。润滑油楔部分是由两段不规则的圆弧组成的一个圆弧楔角，它将油槽带和轴瓦工作接触面光滑地连接起来，其形状如图3所示。与油槽带连接部分要刮得多一些，并将油槽带连接处加工棱角刮掉，在润滑楔角中部至接触面过渡处，刮成圆弧楔角形。图中ｂ的尺寸为油槽带与润滑楔角连接处尺寸，视轴瓦的大小，一般在0.10～0.40mm之间。刮削润滑楔角，要在轴瓦精刮基本结束时进行，不易提前刮削。图三润滑楔角示意图（4）轴瓦的顶间隙与侧间隙a、轴瓦的顶间隙，在图...
