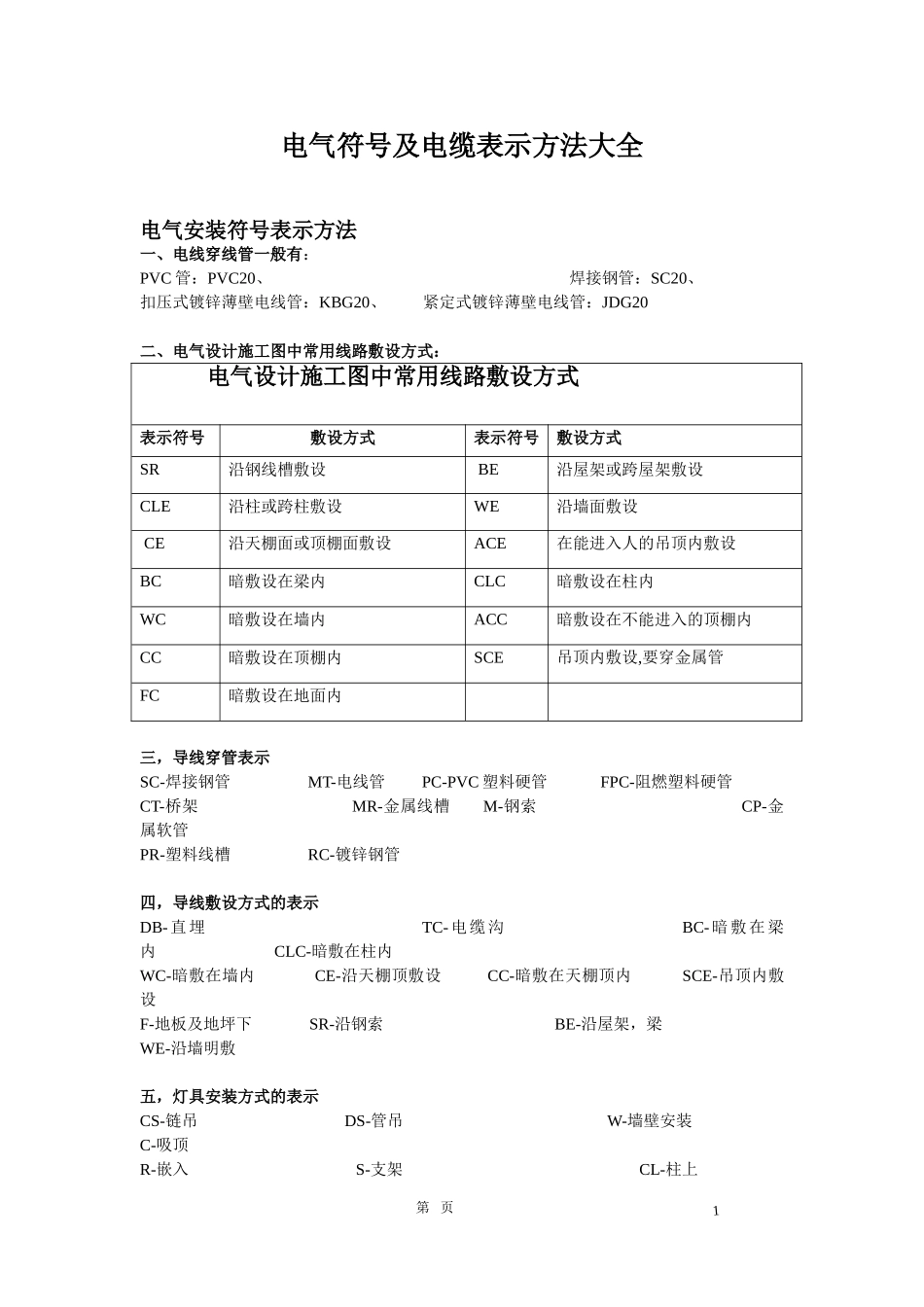

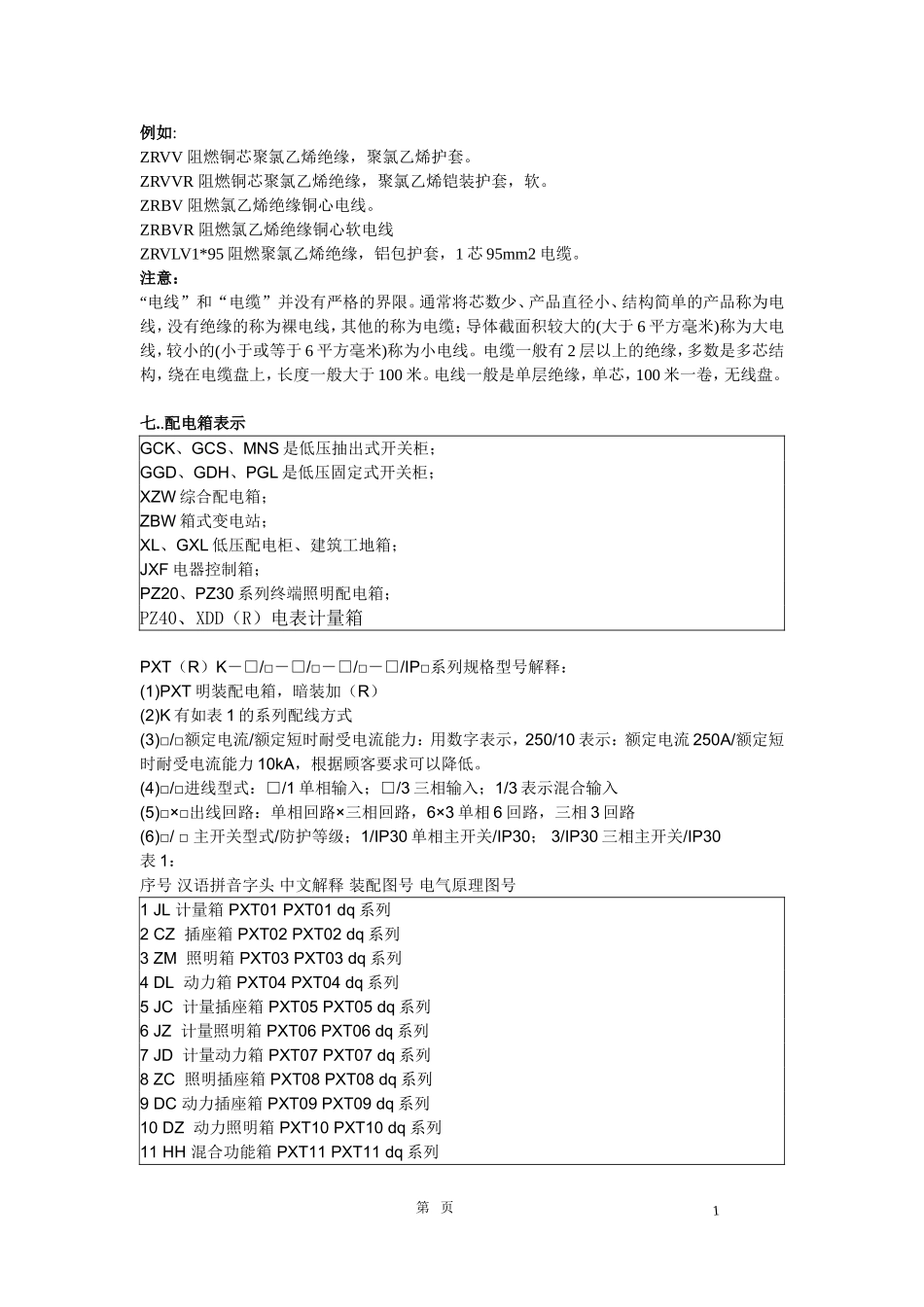

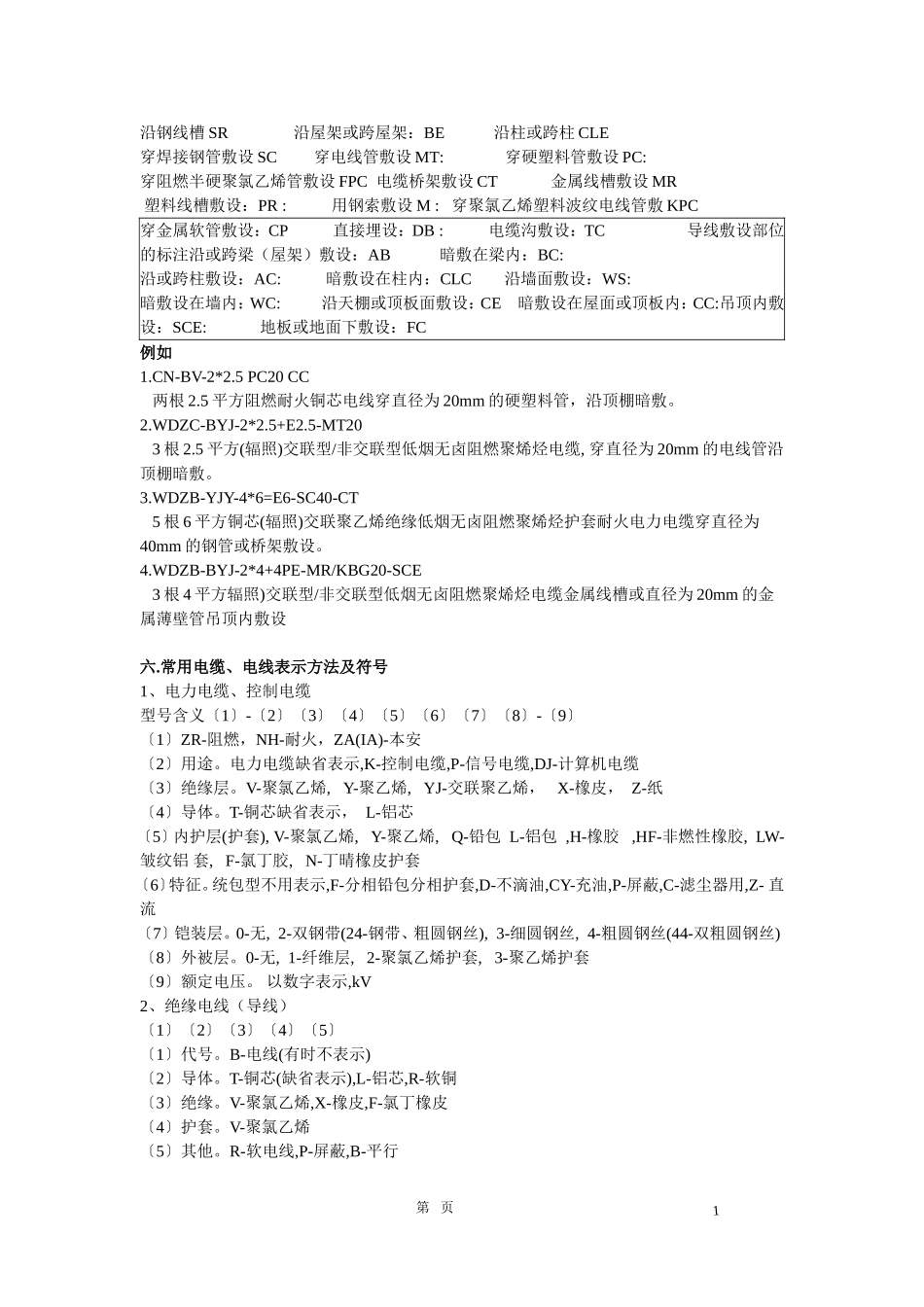

1电气符号及电缆表示方法大全电气安装符号表示方法一、电线穿线管一般有：PVC管：PVC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20二、电气设计施工图中常用线路敷设方式：电气设计施工图中常用线路敷设方式表示符号敷设方式表示符号敷设方式SR沿钢线槽敷设BE沿屋架或跨屋架敷设CLE沿柱或跨柱敷设WE沿墙面敷设CE沿天棚面或顶棚面敷设ACE在能进入人的吊顶内敷设BC暗敷设在梁内CLC暗敷设在柱内WC暗敷设在墙内ACC暗敷设在不能进入的顶棚内CC暗敷设在顶棚内SCE吊顶内敷设,要穿金属管FC暗敷设在地面内三，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管四，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷五，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上第页1沿钢线槽SR沿屋架或跨屋架：BE沿柱或跨柱CLE穿焊接钢管敷设SC穿电线管敷设MT:穿硬塑料管敷设PC:穿阻燃半硬聚氯乙烯管敷设FPC电缆桥架敷设CT金属线槽敷设MR塑料线槽敷设：PR:用钢索敷设M:穿聚氯乙烯塑料波纹电线管敷KPC穿金属软管敷设：CP直接埋设：DB:电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC:沿或跨柱敷设：AC:暗敷设在柱内：CLC沿墙面敷设：WS:暗敷设在墙内：WC:沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC:吊顶内敷设：SCE:地板或地面下敷设：FC例如1.CN-BV-2*2.5PC20CC两根2.5平方阻燃耐火铜芯电线穿直径为20mm的硬塑料管，沿顶棚暗敷。2.WDZC-BYJ-2*2.5+E2.5-MT203根2.5平方(辐照)交联型/非交联型低烟无卤阻燃聚烯烃电缆,穿直径为20mm的电线管沿顶棚暗敷。3.WDZB-YJY-4*6=E6-SC40-CT5根6平方铜芯(辐照)交联聚乙烯绝缘低烟无卤阻燃聚烯烃护套耐火电力电缆穿直径为40mm的钢管或桥架敷设。4.WDZB-BYJ-2*4+4PE-MR/KBG20-SCE3根4平方辐照)交联型/非交联型低烟无卤阻燃聚烯烃电缆金属线槽或直径为20mm的金属薄壁管吊顶内敷设六.常用电缆、电线表示方法及符号1、电力电缆、控制电缆型号含义〔1〕-〔2〕〔3〕〔4〕〔5〕〔6〕〔7〕〔8〕-〔9〕〔1〕ZR-阻燃，NH-耐火，ZA(IA)-本安〔2〕用途。电力电缆缺省表示,K-控制电缆,P-信号电缆,DJ-计算机电缆〔3〕绝缘层。V-聚氯乙烯,Y-聚乙烯,YJ-交联聚乙烯，X-橡皮，Z-纸〔4〕导体。T-铜芯缺省表示，L-铝芯〔5〕内护层(护套),V-聚氯乙烯,Y-聚乙烯,Q-铅包L-铝包,H-橡胶,HF-非燃性橡胶,LW-皱纹铝套,F-氯丁胶,N-丁晴橡皮护套〔6〕特征。统包型不用表示,F-分相铅包分相护套,D-不滴油,CY-充油,P-屏蔽,C-滤尘器用,Z-直流〔7〕铠装层。0-无,2-双钢带(24-钢带、粗圆钢丝),3-细圆钢丝,4-粗圆钢丝(44-双粗圆钢丝)〔8〕外被层。0-无,1-纤维层,2-聚氯乙烯护套,3-聚乙烯护套〔9〕额定电压。以数字表示,kV2、绝缘电线（导线）〔1〕〔2〕〔3〕〔4〕〔5〕〔1〕代号。B-电线(有时不表示)〔2〕导体。T-铜芯(缺省表示),L-铝芯,R-软铜〔3〕绝缘。V-聚氯乙烯,X-橡皮,F-氯丁橡皮〔4〕护套。V-聚氯乙烯〔5〕其他。R-软电线,P-屏蔽,B-平行第页1例如:ZRVV阻燃铜芯聚氯乙烯绝缘，聚氯乙烯护套。ZRVVR阻燃铜芯聚氯乙烯绝缘，聚氯乙烯铠装护套，软。ZRBV阻燃氯乙烯绝缘铜心电线。ZRBVR阻燃氯乙烯绝缘铜心软电线ZRVLV1*95阻燃聚氯乙烯绝缘，铝包护套，1芯95mm2电缆。注意：“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线。电缆一般有2层以上的绝缘，多数是多芯结构，绕在电缆盘上，长度一般大于100米。电线一般是单层绝缘，单芯，100米一卷，无线盘。七..配电箱表示GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终...
