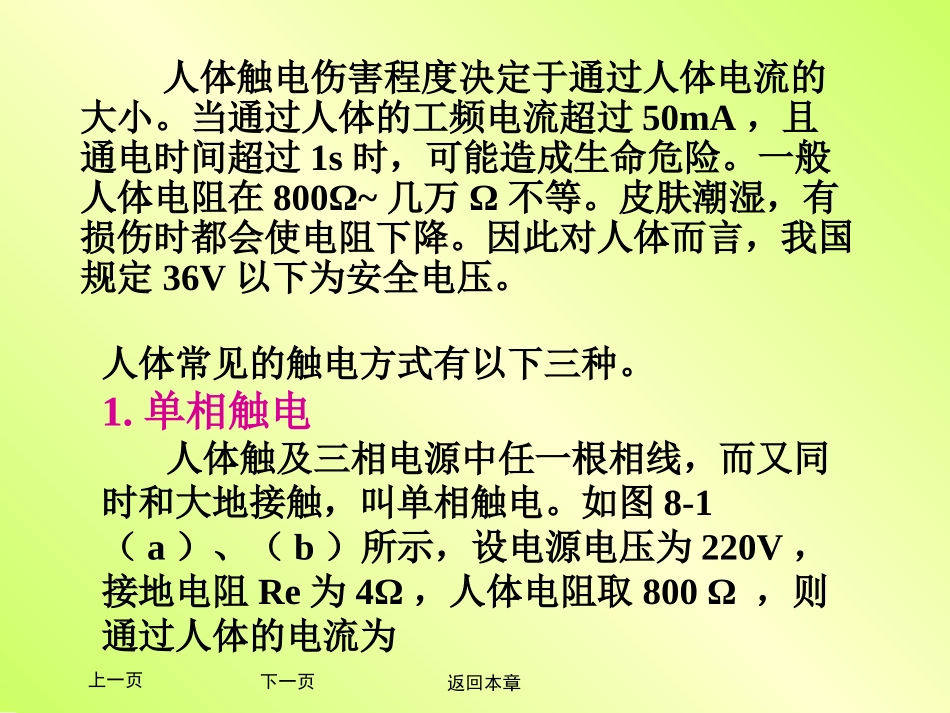

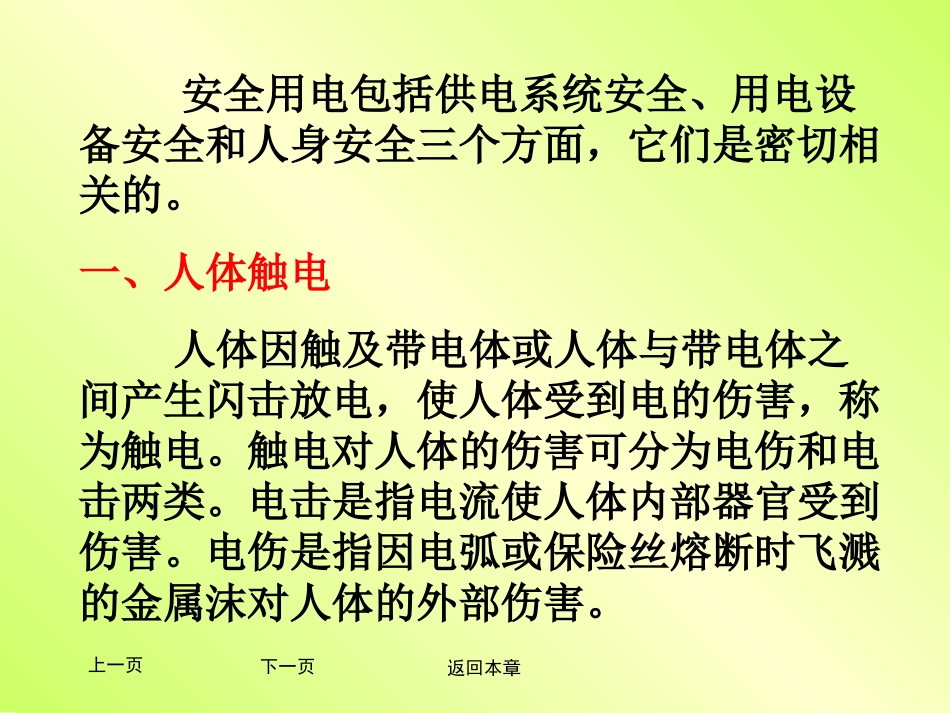

第八章安全用电安全用电包括供电系统安全、用电设备安全和人身安全三个方面，它们是密切相关的。一、人体触电人体因触及带电体或人体与带电体之间产生闪击放电，使人体受到电的伤害，称为触电。触电对人体的伤害可分为电伤和电击两类。电击是指电流使人体内部器官受到伤害。电伤是指因电弧或保险丝熔断时飞溅的金属沫对人体的外部伤害。上一页下一页返回本章人体常见的触电方式有以下三种。1.单相触电人体触及三相电源中任一根相线，而又同时和大地接触，叫单相触电。如图8-1（a）、（b）所示，设电源电压为220V，接地电阻Re为4Ω，人体电阻取800Ω，则通过人体的电流为人体触电伤害程度决定于通过人体电流的大小。当通过人体的工频电流超过50mA，且通电时间超过1s时，可能造成生命危险。一般人体电阻在800Ω~几万Ω不等。皮肤潮湿，有损伤时都会使电阻下降。因此对人体而言，我国规定36V以下为安全电压。上一页下一页返回本章mAI2744800220此电流是很危险的。图8-1单相触点示意图(a)中性点接地系统的单相触电；(b)中性点不接地系统的单相触电上一页下一页返回本章(a)WVUNCWVU(b)2.两相触电人体同时触及三相电源中两根相线，称为两相触电。如图8-2所示。与单相触电相比，电压高出1.73倍，且电流流经心脏，比单相触电更危险。图8-2两相触电示意图UVW上一页下一页返回本章当高压电线及电气设备的绝缘损坏或线路的一相断线落地时，落地点的电位就是导线的电位，电流就会从落地点（或绝缘损坏处）流入地中。电流在接地点周围产生电压降。当人体在落地点周围行走时,两脚之间有一定的电压，称为跨步电压。离接地点越近，跨步电压越大。这种触电方式称为跨步电压触电。如图8-3所示3.跨步电压触电上一页下一页返回本章图8-3跨步电压触电示意图跨步电压UVW上一页下一页返回本章二、技术防护措施触电的原因，可能是人体直接接触带电导体，也可能是绝缘损坏，工作人员接触带电的金属外壳而造成的。为了防止人身触电事故，通常采用的技术防护措施有电气设备的接地和接零、安装低压触电保护器两种方式。1.保护接地在中性点不接地系统中，设备外壳不接地且意外带电，外壳与大地间存在电压，人体触上一页下一页返回本章及外壳，将有电容电流流过，如图8-4（a)所示,这样，人体就遭受触电危害。如果将外壳接地，人体与接地体相当于电阻并联，流过每一通路的电流值将与其电阻的大小成反比。人体电阻比接地体电阻大得多，人体电阻通常为600~1000Ω，接地电阻通常小于4Ω，流过人体的电流很小，这样就完全能保证人体的安全，如图8-4（b）所示。上一页下一页返回本章(a)RrIdZId图8-4保护接地(a)无接地；上一页下一页返回本章图8-4保护接地(b)有接地RrIdZIdRbIr(b)上一页下一页返回本章接地装置中，可利用自然接地体，如敷设于地下的金属水管或房屋的金属框架等。若自然接地体达不到要求，则采有人工接地体。人工接地体一般用长2~3m，直径35~50mm的钢管垂直打入地下，接地体与埋在地下的钢条（干线）相连，接地电阻一般应小于4Ω。保护接地适用于中性点不接地的低压电网（小于1000V）。在不接地电网中，由于单相对地电流较小，利用保护接地可使人体避免发生触电事故。但在中性点接地电网中，由于单相对地电流较大，保护接地就不能完全避免人体触电的危险，而要采用保护接零。上一页下一页返回本章当设备正常工作时，外露部分不带电，人体触及外壳相当于触及零线，无危险，如图8-5所示。采用保护接零时，应注意不宜将保护接地和保护接零混用，而且中性点工作接地必须可靠。这样，发生某相碰壳时，就会造成该相短路而熔断熔丝或其它保护继电器动作而迅速切断电源，免除触电危险。若中性点不接地，绝对不允许保护接零。保护接零是指在电源中性点接地的系统中，将设备需要接地的外露部分与电源中性线直接连接，相当于设备外露部分与大地进行了电气连接。2.保护接零上一页下一页返回本章IDUVWN图8-5保护接零上一页下一页返回本章采用保护接零时要特别注意，在同一台变压器供电的低压电网中，不允许有的设备接地，有的设备接零。这是因为万一某台接地的设备出现漏电时，其漏电电流经设备...
