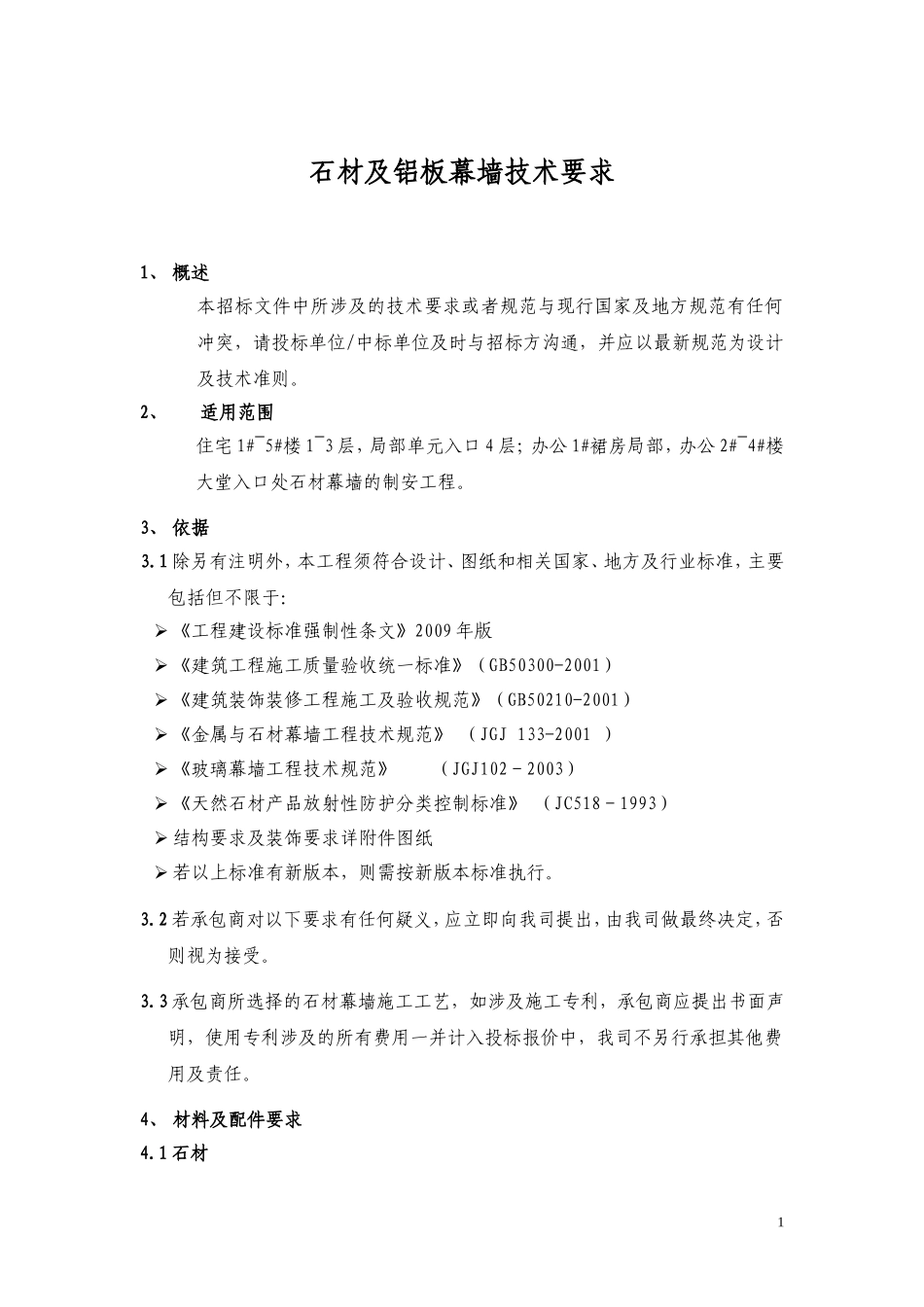

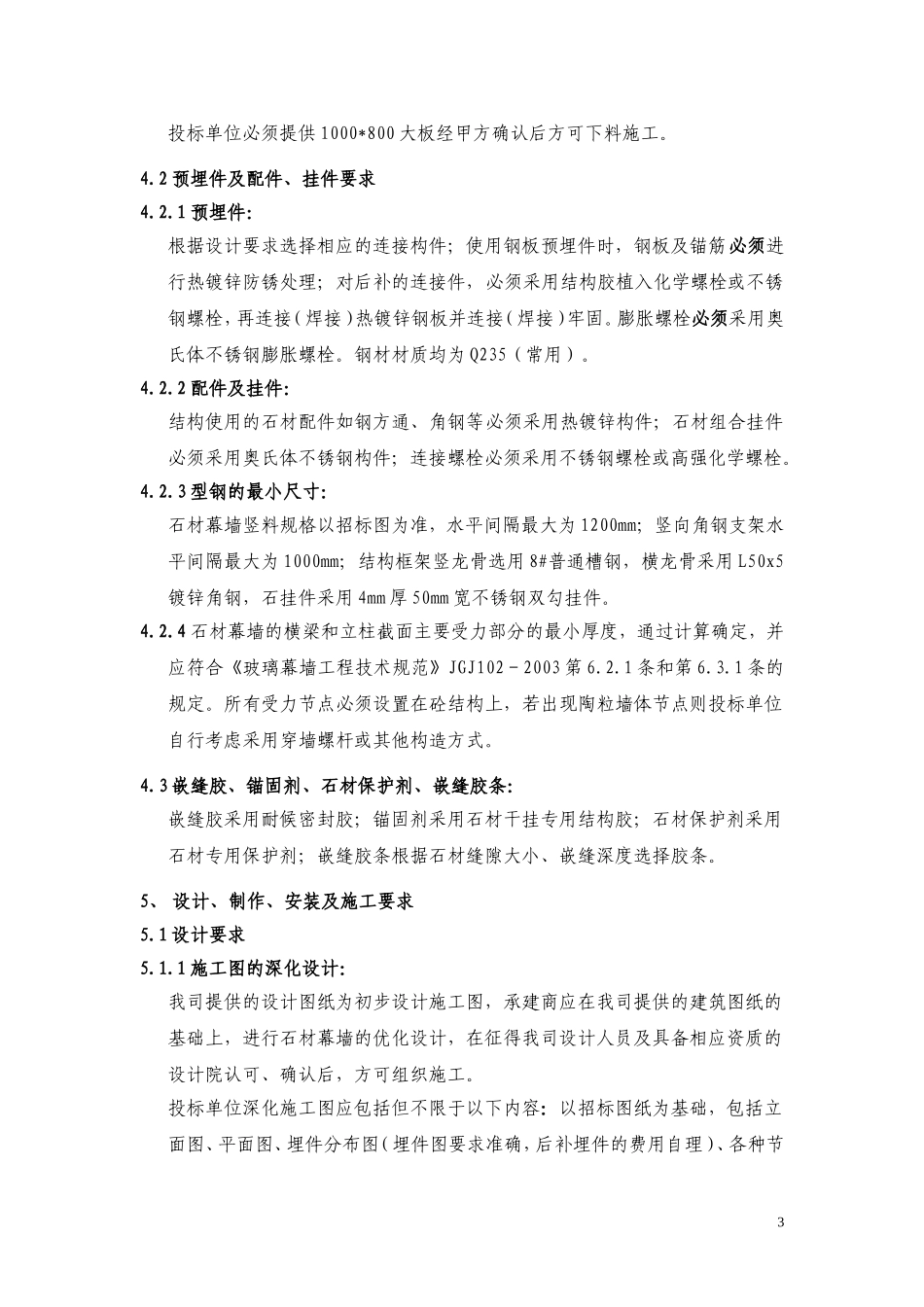

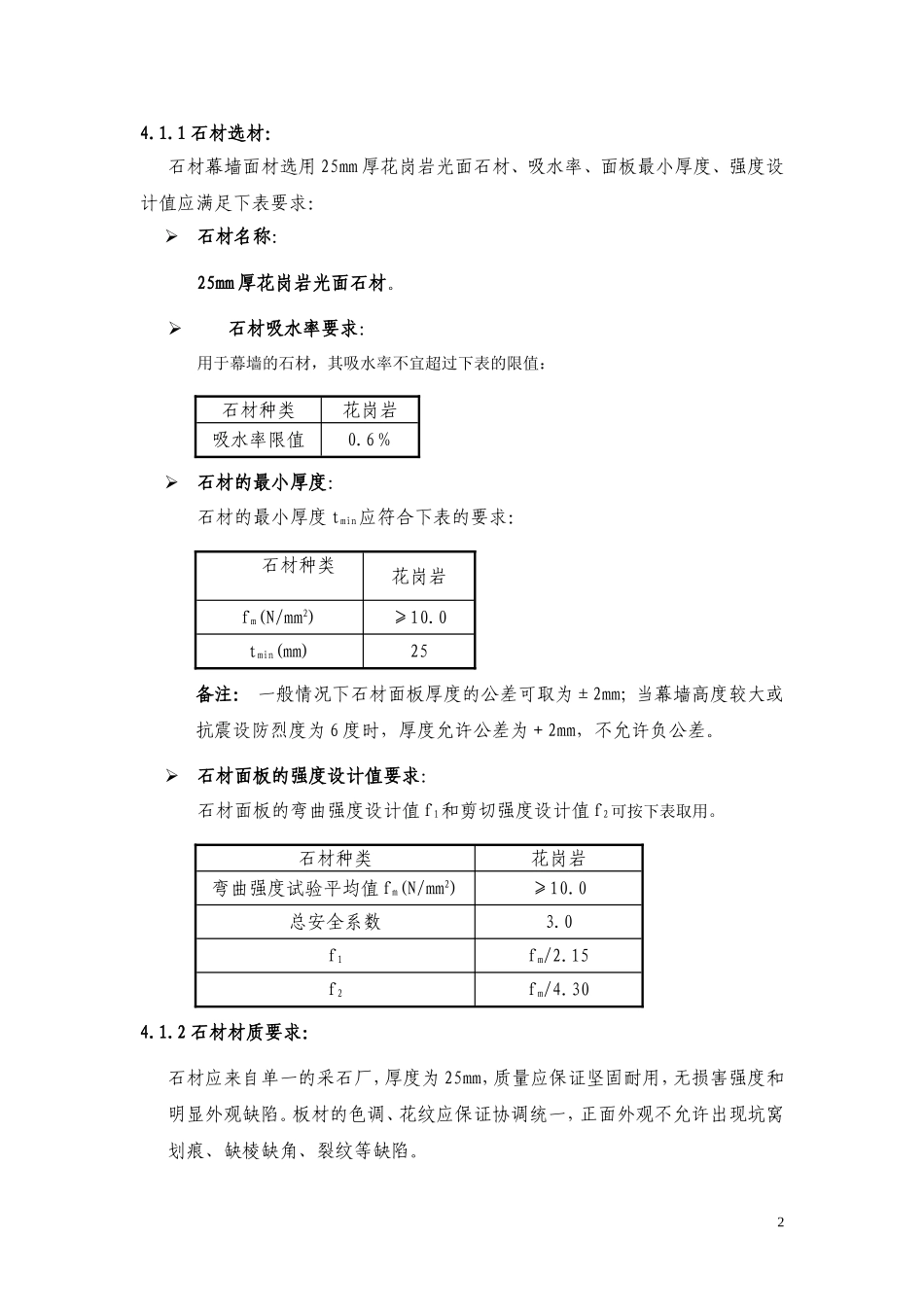

石材及铝板幕墙技术要求1、概述本招标文件中所涉及的技术要求或者规范与现行国家及地方规范有任何冲突，请投标单位/中标单位及时与招标方沟通，并应以最新规范为设计及技术准则。2、适用范围住宅1#~5#楼1~3层，局部单元入口4层；办公1#裙房局部，办公2#~4#楼大堂入口处石材幕墙的制安工程。3、依据3.1除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：《工程建设标准强制性条文》2009年版《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑装饰装修工程施工及验收规范》（GB50210-2001）《金属与石材幕墙工程技术规范》（JGJ133-2001）《玻璃幕墙工程技术规范》（JGJ102－2003）《天然石材产品放射性防护分类控制标准》（JC518－1993）结构要求及装饰要求详附件图纸若以上标准有新版本，则需按新版本标准执行。3.2若承包商对以下要求有任何疑义，应立即向我司提出，由我司做最终决定，否则视为接受。3.3承包商所选择的石材幕墙施工工艺，如涉及施工专利，承包商应提出书面声明，使用专利涉及的所有费用一并计入投标报价中，我司不另行承担其他费用及责任。4、材料及配件要求4.1石材14.1.1石材选材：石材幕墙面材选用25mm厚花岗岩光面石材、吸水率、面板最小厚度、强度设计值应满足下表要求：石材名称：25mm厚花岗岩光面石材。石材吸水率要求：用于幕墙的石材，其吸水率不宜超过下表的限值：石材种类花岗岩吸水率限值0.6％石材的最小厚度：石材的最小厚度tmin应符合下表的要求：石材种类花岗岩fm(N/mm2)≥10.0tmin(mm)25备注：一般情况下石材面板厚度的公差可取为±2mm；当幕墙高度较大或抗震设防烈度为6度时，厚度允许公差为＋2mm，不允许负公差。石材面板的强度设计值要求：石材面板的弯曲强度设计值f1和剪切强度设计值f2可按下表取用。石材种类花岗岩弯曲强度试验平均值fm(N/mm2)≥10.0总安全系数3.0f1fm/2.15f2fm/4.304.1.2石材材质要求：石材应来自单一的采石厂，厚度为25mm，质量应保证坚固耐用，无损害强度和明显外观缺陷。板材的色调、花纹应保证协调统一，正面外观不允许出现坑窝划痕、缺棱缺角、裂纹等缺陷。2投标单位必须提供1000*800大板经甲方确认后方可下料施工。4.2预埋件及配件、挂件要求4.2.1预埋件：根据设计要求选择相应的连接构件；使用钢板预埋件时，钢板及锚筋必须进行热镀锌防锈处理；对后补的连接件，必须采用结构胶植入化学螺栓或不锈钢螺栓，再连接（焊接）热镀锌钢板并连接（焊接）牢固。膨胀螺栓必须采用奥氏体不锈钢膨胀螺栓。钢材材质均为Q235（常用）。4.2.2配件及挂件：结构使用的石材配件如钢方通、角钢等必须采用热镀锌构件；石材组合挂件必须采用奥氏体不锈钢构件；连接螺栓必须采用不锈钢螺栓或高强化学螺栓。4.2.3型钢的最小尺寸：石材幕墙竖料规格以招标图为准，水平间隔最大为1200mm；竖向角钢支架水平间隔最大为1000mm；结构框架竖龙骨选用8#普通槽钢，横龙骨采用L50x5镀锌角钢，石挂件采用4mm厚50mm宽不锈钢双勾挂件。4.2.4石材幕墙的横梁和立柱截面主要受力部分的最小厚度，通过计算确定，并应符合《玻璃幕墙工程技术规范》JGJ102－2003第6.2.1条和第6.3.1条的规定。所有受力节点必须设置在砼结构上，若出现陶粒墙体节点则投标单位自行考虑采用穿墙螺杆或其他构造方式。4.3嵌缝胶、锚固剂、石材保护剂、嵌缝胶条：嵌缝胶采用耐候密封胶；锚固剂采用石材干挂专用结构胶；石材保护剂采用石材专用保护剂；嵌缝胶条根据石材缝隙大小、嵌缝深度选择胶条。5、设计、制作、安装及施工要求5.1设计要求5.1.1施工图的深化设计：我司提供的设计图纸为初步设计施工图，承建商应在我司提供的建筑图纸的基础上，进行石材幕墙的优化设计，在征得我司设计人员及具备相应资质的设计院认可、确认后，方可组织施工。投标单位深化施工图应包括但不限于以下内容：以招标图纸为基础，包括立面图、平面图、埋件分布图（埋件图要求准确，后补埋件的费用自理）、各种节3点图等。设计说明应针对本方案详细论述幕墙设计的原理及设计构思，还应包括但不限于以下内容：经济合理的结构造型及结构体系...
