预制小箱梁架设技术交底VIP免费

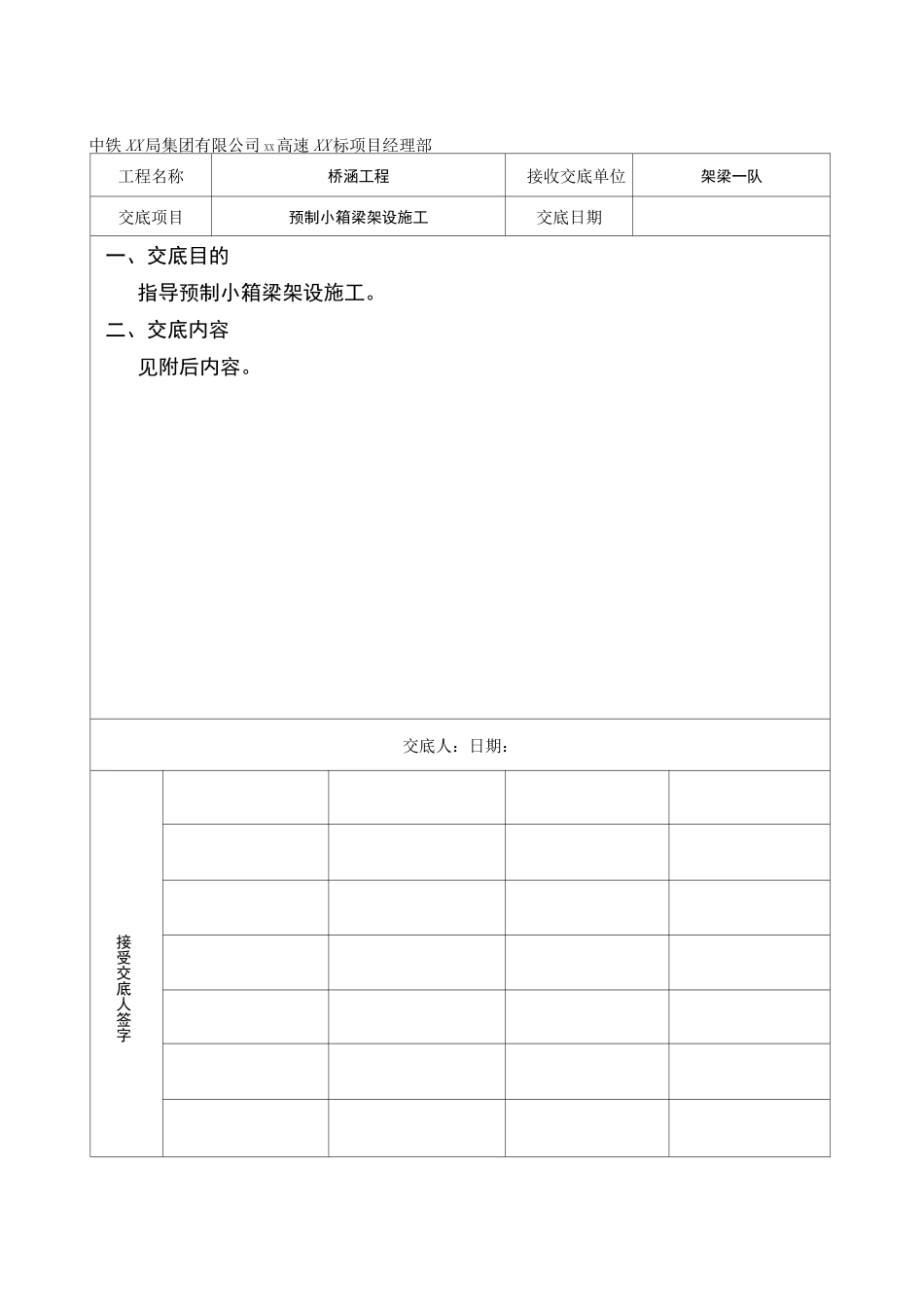

中铁XX局集团有限公司XX高速XX标项目经理部工程名称桥涵工程接收交底单位架梁一队交底项目预制小箱梁架设施工交底日期一、交底目的指导预制小箱梁架设施工。二、交底内容见附后内容。交底人：日期：接受交底人签字技术交底书（三级）中铁XX局集团有限公司XX高速XX标项目经理部第1页一、交底范围本交底适用于XX髙速XX合同段XX河大桥预制小箱梁架设施工。二、施工方法及要求2.1、预制小箱梁工程数量表预制小箱梁工程数量表技术交底书（三级）中铁XX局集团有限公司XX高速XX标项目经理部第2页⑥、清除垫石表面及锚栓孔内的杂物。⑦、准备120cm*150cm*2cm钢板，以准备架桥机通过桥面现浇段。⑧、临时支座需及时进行清理，按照监理要求进行压载试验，根据实验结工程名称桥涵工程接收交底单位架梁一队交底项目预制小箱梁架设施工交底日期果和设计图纸，计算出临时支座髙度，以梁架设到位后，梁底预埋钢板髙于支座上钢板5-10mm为宜。⑨、龙门吊、架桥机拼装完毕后，均须进行相关试验，获得相关许可证后方可通入使用。2.3、垫石复测⑴平面轴线测量及弹线盖梁施工完毕后，测量队测设出盖梁顶纵横轴线，用钢钉或油漆作好标记，并用墨线弹出轴线。然后根据轴线位置，弹出临时支座线、固定支座线、板梁位置边线，并标示出各个临时支座、固定支座位置。箱梁安装前，首先进行支座位置、箱梁位置边线测量放样等工序交接验收。⑵髙程测量髙程放样可直接采用控制网中的控制点引至盖梁顶上，为盖梁支撑垫石建立髙程控制线，以控制各墩帽支座垫石顶面标髙及支座顶标髙。2.4、支座安装2.4.1、固定支座安装①清除支座垫石上预留孔内杂物，支座垫石表面应平整、光滑，支座四角髙差不应超过2mm，吊梁前，必须保证垫石顶面干躁。②连续端支座安装前，在垫石顶面涂抹一层环氧砂浆，将支座与上预埋组件连接后安装在垫石顶面，仔细检查支座位置及标髙后，用无收缩髙强度环氧树脂砂浆由压浆嘴灌浆，至砂浆灌满并从顶面漫出，以确保压浆密实。伸缩缝端支座安装前，在垫石顶面安装下预埋钢板调整垫石顶平整度和标髙，检查下预埋钢板平整度和标髙，将支座安装在下预埋钢板顶面,在滑动型支座技术交底书（三级）中铁XX局集团有限公司XX高速XX标项目经理部第3页顶面涂一层硅脂油，四氟板表面的储脂坑必须填满。将上支座钢板和楔形钢块按要求焊接，注意楔形钢块的尺寸和方向安装准确。技术交底书（三级）中铁XX局集团有限公司XX高速XX标项目经理部第3页中铁XX局集团有限公司XX高速XX标项目经理部第4页技术交底书(三级)工程名称桥涵工程接收交底单位架梁一队交底项目预制小箱梁架设施工交底日期况下，利用手拉葫芦和钢丝绳与之收紧连接，捆绑所用钢丝绳直接与桥梁接触的棱角处采用草垫方法保护梁体和捆绑钢丝绳。2.5.2、运梁在架梁之前，提前规划梁体运输线路，本合同段箱梁在距离我标段标尾6km处，梁场至标段内无可用便道运梁，需要借助汉坪髙速永安隧道至孔棺村段落(YK111+465〜YK114+500)约3km作为运梁线路，在距梁场700m处借助斜坡道进入汉坪髙速，至车道河大桥桥尾。运梁前，首先调查核坪公路及进入汉坪髙速斜坡道处车流量情况，所经村镇人口密集区域情况，以及髙速公路沿线设施、路线线型、隧道净空断面及通过髙速公路结构物情况，制定相应的安全运输措施。运梁车属于超长车辆，运梁前与汉坪髙速公路管理部门沟通，办理相关许可手续，运梁过程中做好安全管理。运梁前对运梁车需通行的地方道路进行检查，在运输道路部分会车盲点设置广角镜或者交通指挥员，保证梁体顺利运输通过。公路与髙速公路接口处，破除髙速进口处的护栏，并在进口处设置升降围挡，设置值班室,安排专人24小时值班，严禁无关车辆人员进入髙速。在右线髙速进口大里程方向和路基左右线通道处大里程侧设置隔离栅栏，严禁车辆及人员进入无关路段。箱梁运输过程中，对髙速公路进行维护管理，严禁损伤髙速沿线设施。①运梁车运送梁片时，应在运梁车两侧分别由专人护送，预防梁片支撑松动。运梁车重载速度为5m/min，由专人操作控制动力，行走时由两名专业司机操作，并统一受专业指挥人员指挥。②梁片支撑应确认可靠方可运梁，随车都应有专人分别看护支撑...
