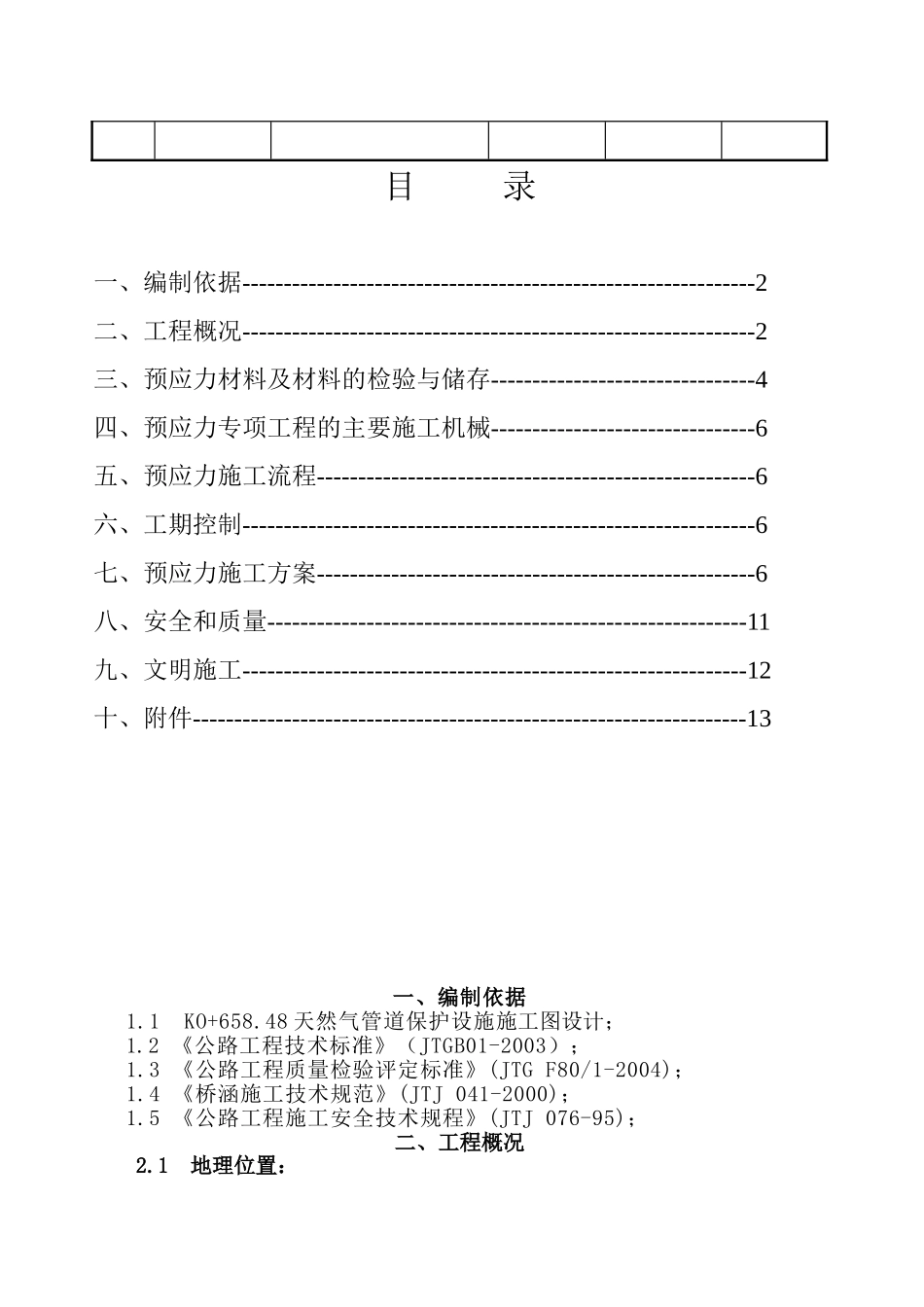

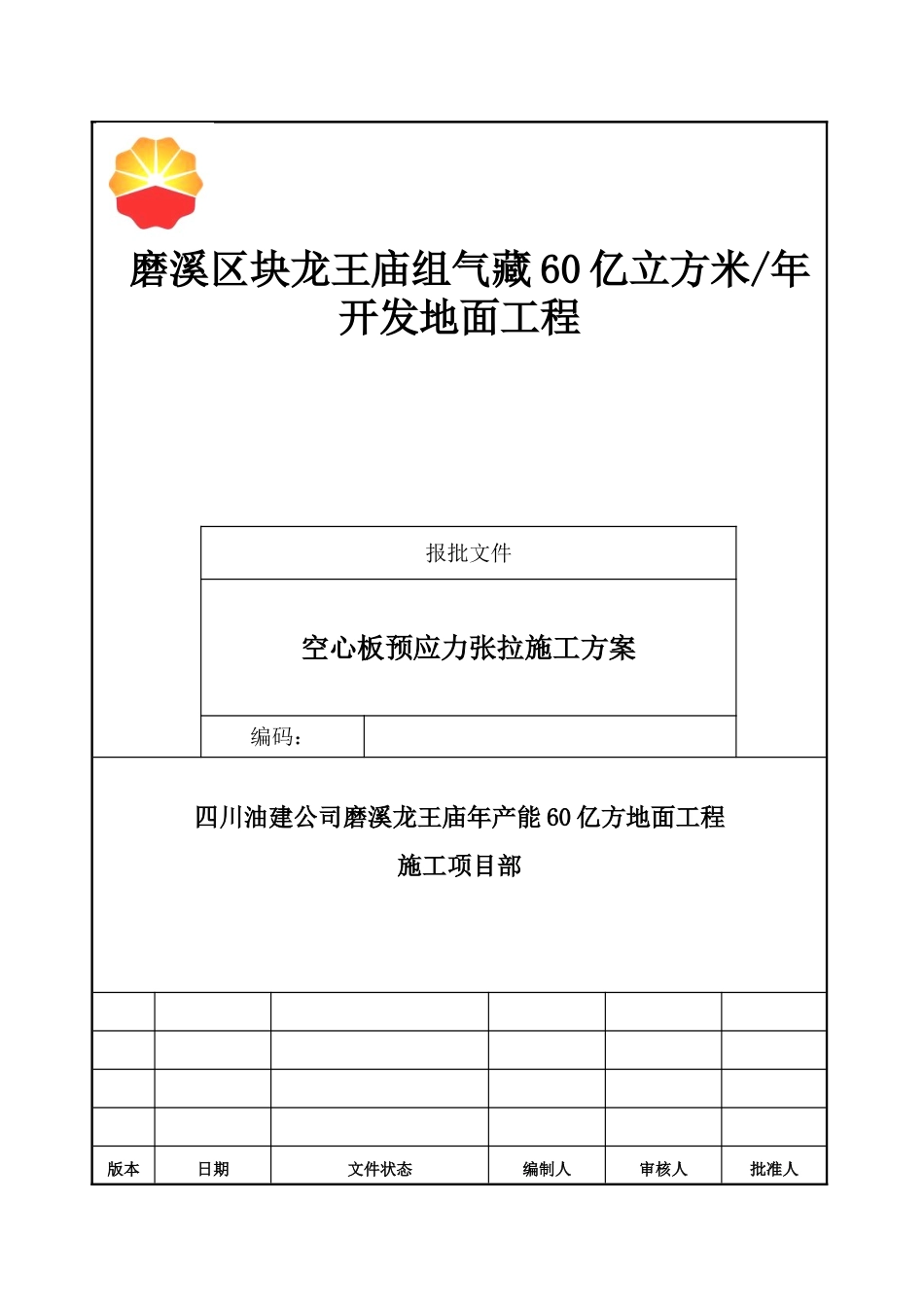

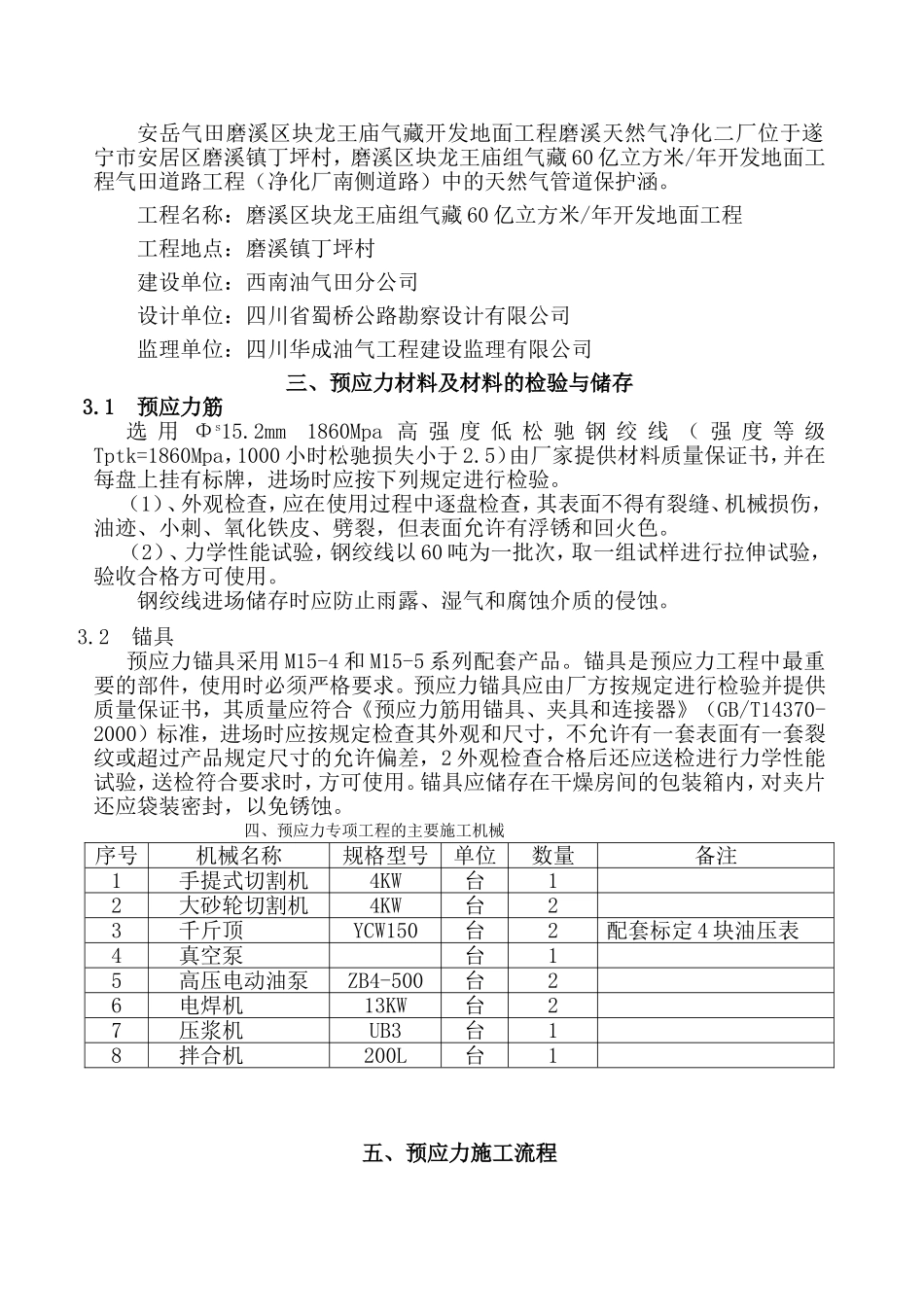

磨溪区块龙王庙组气藏60亿立方米/年开发地面工程报批文件空心板预应力张拉施工方案编码：四川油建公司磨溪龙王庙年产能60亿方地面工程施工项目部版本日期文件状态编制人审核人批准人目录一、编制依据--------------------------------------------------------------2二、工程概况--------------------------------------------------------------2三、预应力材料及材料的检验与储存--------------------------------4四、预应力专项工程的主要施工机械--------------------------------6五、预应力施工流程-----------------------------------------------------6六、工期控制--------------------------------------------------------------6七、预应力施工方案-----------------------------------------------------6八、安全和质量----------------------------------------------------------11九、文明施工-------------------------------------------------------------12十、附件-------------------------------------------------------------------13一、编制依据1.1KO+658.48天然气管道保护设施施工图设计；1.2《公路工程技术标准》（JTGB01-2003）；1.3《公路工程质量检验评定标准》(JTGF80/1-2004)；1.4《桥涵施工技术规范》(JTJ041-2000)；1.5《公路工程施工安全技术规程》(JTJ076-95)；二、工程概况2.1地理位置：安岳气田磨溪区块龙王庙气藏开发地面工程磨溪天然气净化二厂位于遂宁市安居区磨溪镇丁坪村，磨溪区块龙王庙组气藏60亿立方米/年开发地面工程气田道路工程（净化厂南侧道路）中的天然气管道保护涵。工程名称：磨溪区块龙王庙组气藏60亿立方米/年开发地面工程工程地点：磨溪镇丁坪村建设单位：西南油气田分公司设计单位：四川省蜀桥公路勘察设计有限公司监理单位：四川华成油气工程建设监理有限公司三、预应力材料及材料的检验与储存3.1预应力筋选用Φs15.2mm1860Mpa高强度低松驰钢绞线（强度等级Tptk=1860Mpa，1000小时松驰损失小于2.5）由厂家提供材料质量保证书，并在每盘上挂有标牌，进场时应按下列规定进行检验。（1）、外观检查，应在使用过程中逐盘检查，其表面不得有裂缝、机械损伤，油迹、小刺、氧化铁皮、劈裂，但表面允许有浮锈和回火色。（2）、力学性能试验，钢绞线以60吨为一批次，取一组试样进行拉伸试验，验收合格方可使用。钢绞线进场储存时应防止雨露、湿气和腐蚀介质的侵蚀。3.2锚具预应力锚具采用M15-4和M15-5系列配套产品。锚具是预应力工程中最重要的部件，使用时必须严格要求。预应力锚具应由厂方按规定进行检验并提供质量保证书，其质量应符合《预应力筋用锚具、夹具和连接器》（GB/T14370-2000）标准，进场时应按规定检查其外观和尺寸，不允许有一套表面有一套裂纹或超过产品规定尺寸的允许偏差，2外观检查合格后还应送检进行力学性能试验，送检符合要求时，方可使用。锚具应储存在干燥房间的包装箱内，对夹片还应袋装密封，以免锈蚀。四、预应力专项工程的主要施工机械序号机械名称规格型号单位数量备注1手提式切割机4KW台12大砂轮切割机4KW台23千斤顶YCW150台2配套标定4块油压表4真空泵台15高压电动油泵ZB4-500台26电焊机13KW台27压浆机UB3台18拌合机200L台1五、预应力施工流程六、工期控制预应力波纹管紧跟梁骨架钢筋的绑扎，流水作业，落后1天完成。七、预应力施工方案7.1预应力筋的下料本工程预应力筋采用现场下料，预应力筋采用砂轮机机械切断，禁止使用电切割、电焊、火焰割断。预应力筋的下料长度应考虑箱梁孔道长度、张拉设备、施工方法等因素。长度误差应控制在-50mm～+100mm范围内。不应使钢绞线直接接触地面。钢绞线下料时如发现表面有电接头或机械损伤，应随时剔除。钢绞线的盘重大、盘卷小、弹力大，为了防止在下料过程中钢绞线紊乱并弹出伤人，下料前应制作一给简易的铁笼。下料是，将钢绞线盘卷固定在铁笼内，从盘卷中央抽出，同时工人应注意安全。7.2锚垫板、波纹管的安装7.2.1锚垫板的安装预应力端部锚垫板是传力部件，锚垫板安装前，要检查锚垫板的几何尺寸是否符合设计要求，锚垫板要牢固的安装在模板...
