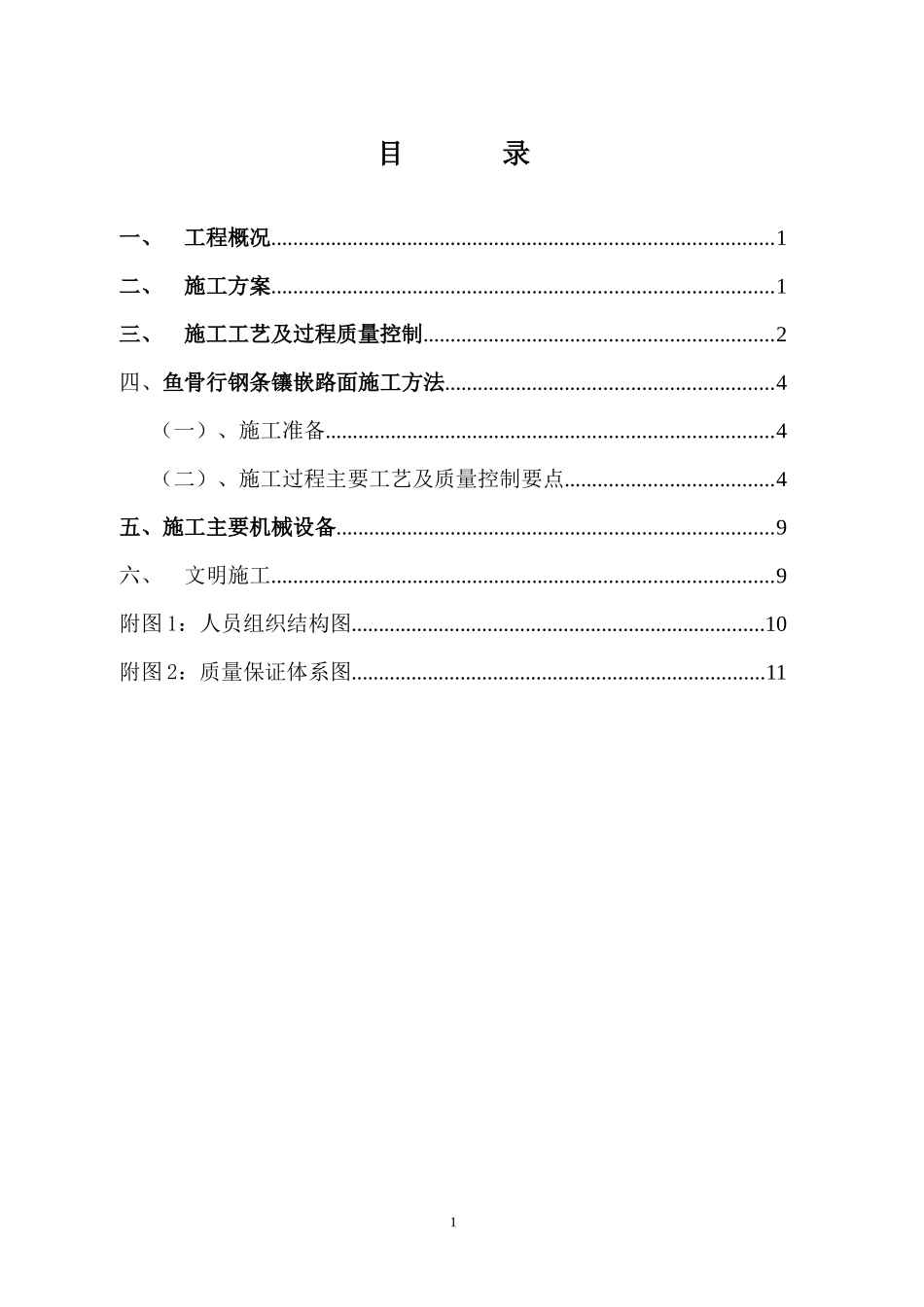

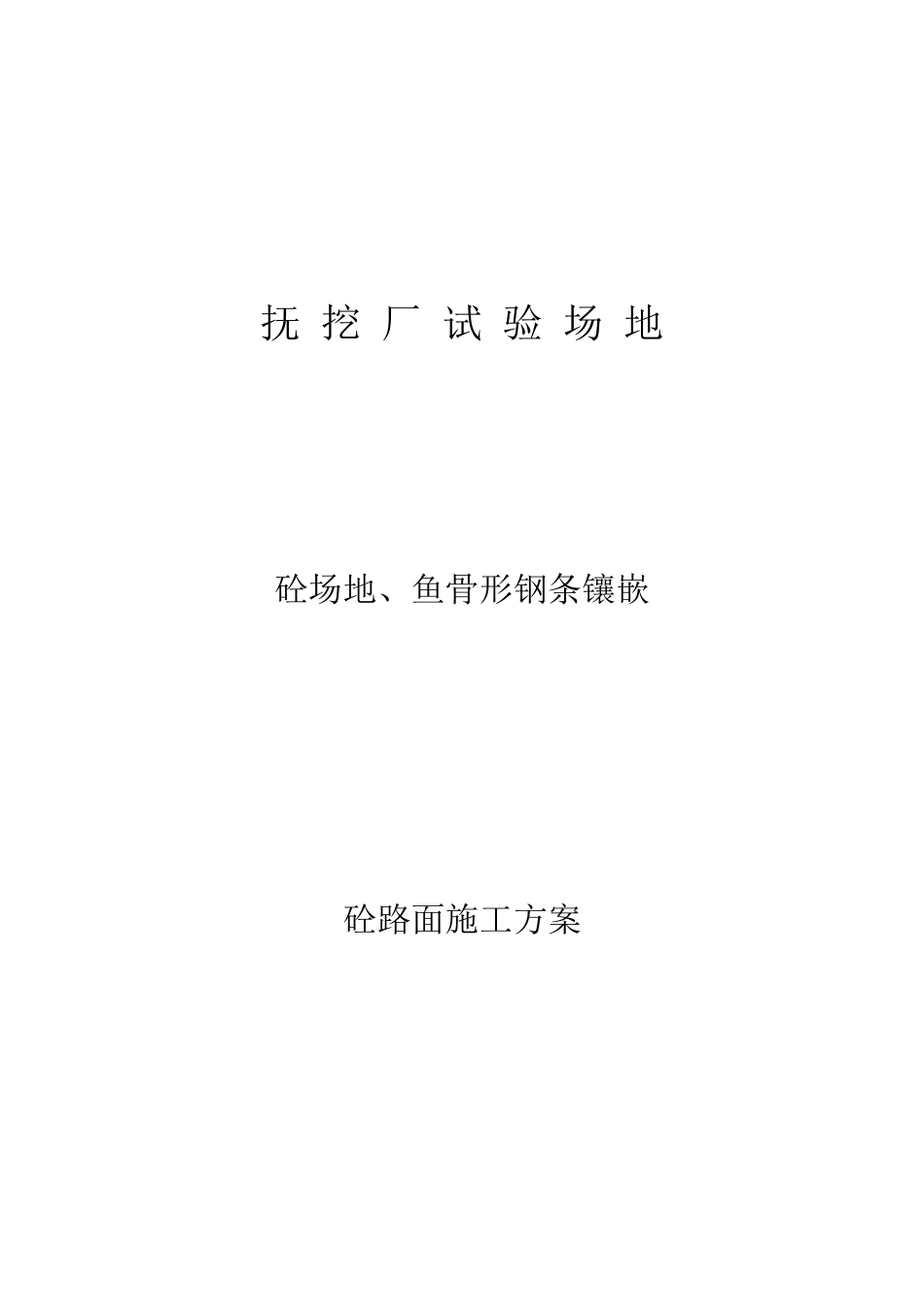

抚挖厂试验场地砼场地、鱼骨形钢条镶嵌砼路面施工方案施工单位：抚顺某有限公司二0一0年六月二十日2目录一、工程概况............................................................................................1二、施工方案............................................................................................1三、施工工艺及过程质量控制................................................................2四、鱼骨行钢条镶嵌路面施工方法............................................................4（一）、施工准备..................................................................................4（二）、施工过程主要工艺及质量控制要点......................................4五、施工主要机械设备................................................................................9六、文明施工............................................................................................9附图1：人员组织结构图............................................................................10附图2：质量保证体系图............................................................................111砼场地、鱼骨形钢条镶嵌砼路面施工方案一、工程概况辽宁抚挖重工机械股份有限公司，履带式起重机核心制造能力提升技术改造项目，250厚C35砼面层，500厚6%水泥稳定级配碎石基层，450厚级配碎石基层，素土碾压，31000㎡；鱼骨行钢条镶嵌路面300厚C35砼面层，鱼骨形钢条保护层50厚，50厚C15砼垫层，450厚6%水泥稳定级配基层，450厚级配碎石基层，素土碾压，18733㎡；面层中心坡度：纵向i=0.021%，面层横向i=0.21%，等高线高差0.02米。二、施工方案根据实际情况计划2010年7月中旬开始施工，2010年10月中旬，90天完成，拟定砼采用商品砼，人工摊铺，整平机整平，侧模采用槽钢，使用插入式振捣器和平板振捣器人工振捣，磨光机磨面压光，三遍成活。样板开道，通过样板检查与决定以下内容：1、采用商品砼。2、模板安装方法。3、40mm*20mm钢条下料、制作、安装。4、混凝土振捣方法。5、加强钢筋、拉杆、传力杆安装方法。6、整平、做面工艺。7、纵向、横向缩缝锯缝时间及切缝深度。8、填缝料灌注方法。施工组织及管理体系、质保体系、人员组成、机械设备配套与协调、检测设备等能否满足施工的要求。三、施工工艺及过程质量控制（一）、40mm*20mm钢条砼路面施工工艺1、主要施工工艺工序及流程图（1）、施工工序Ⅰ、C35商品砼准备。Ⅱ、测量放样：放出各控制点的标高。Ⅲ、基层检验与修整，对不合格的部分及时采取措施修整，并对交验部分清扫表面干净，无泥土无杂物。Ⅳ、支立模板和安设钢筋（拉杆、传力杆）。Ⅴ、安放钢筋网40mm*20mm钢条Ⅵ、泵送砼。Ⅶ、混凝土摊铺至网片安装高度Ⅷ、网上砼摊铺（保护层砼摊铺）Ⅸ、砼振捣Ⅹ、表面磨光修饰Ⅺ、接缝施工，填封接缝。Ⅻ、拆模、养生。1（2）、施工流程图四、鱼骨行钢条镶嵌路面施工方法2测量放样基层修补砼浇筑插入式振捣器振捣初期养生覆盖洒水拆模灌缝检查砼板外观质量分项工程完工验收整平机振捣滚杠碾压磨光机抹平第二遍磨光机抹平一遍磨光机抹平第三遍（一）、施工准备1、对自检合格的原材料和商品砼配合比报监理工程师审批认证合格。2、小型机具摊铺与振实设备及试验和测量仪器设备。3、对施工人员做质量技术交底和安全技术交底。4、制作模板、安装。5、对施工放样控制点（坐标点、标高点）进行复测无误后，进一步放样。6、路面材料要求：采用普通硅酸盐水泥或高标号水泥，水灰比不超过0.5，塌落度为10-20cm,采用中砂或粗砂，细度模数在2.8左右，不得含有机物，含泥量不超过5%。（二）、施工过程主要工艺及质量控制要点1、模板制作与安装。模板使用刚度大强度高具有一定厚度的模钢。对模板的制作质量和安装质量严格自检。模板固定牢固，不能在施工中产生明显的变形和位移，高程始终保持在允许误差范围以内。（1）、模板制作质量符合下表要求检查项目质量要求或允许偏差模板高度±5mm模...
