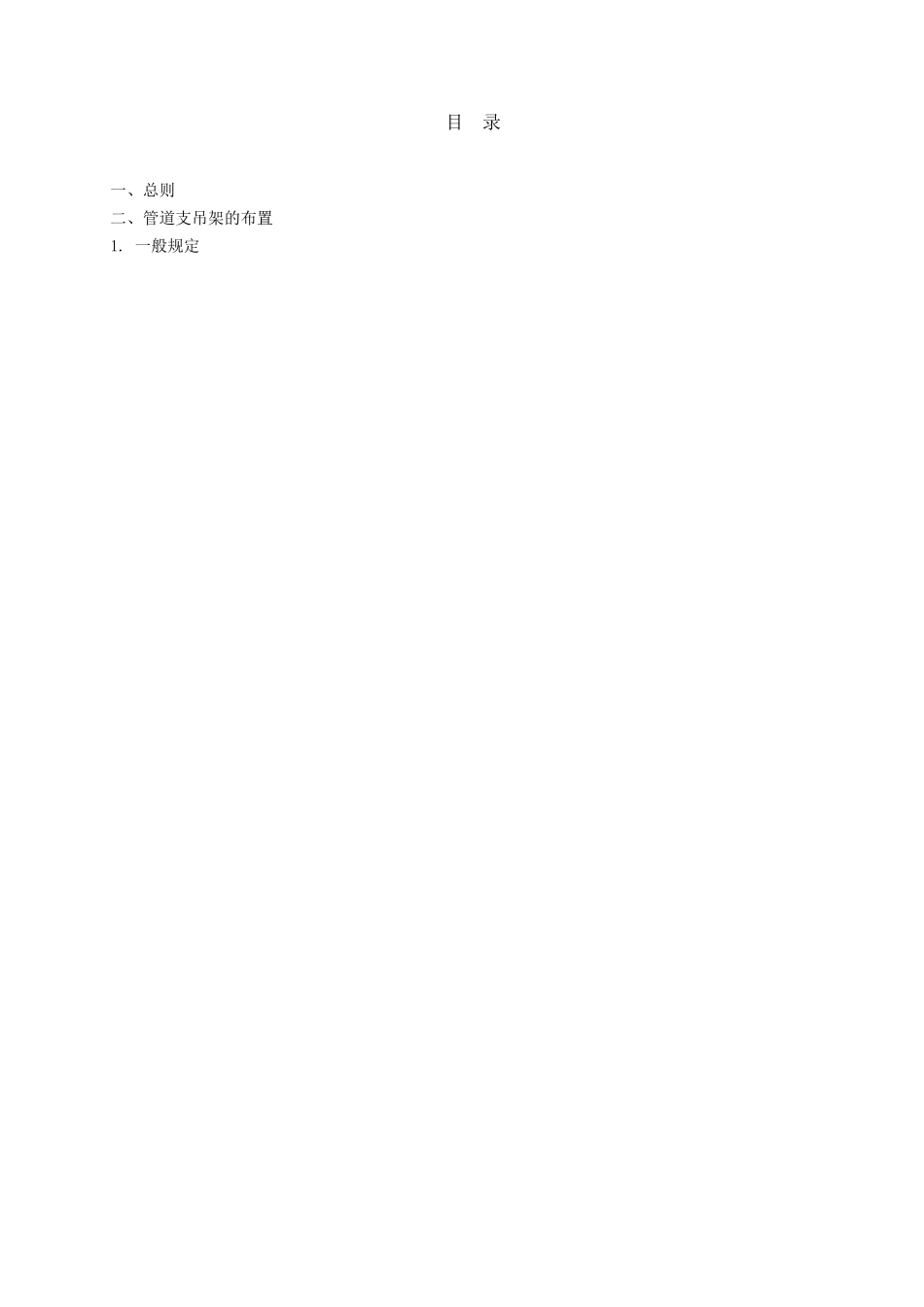

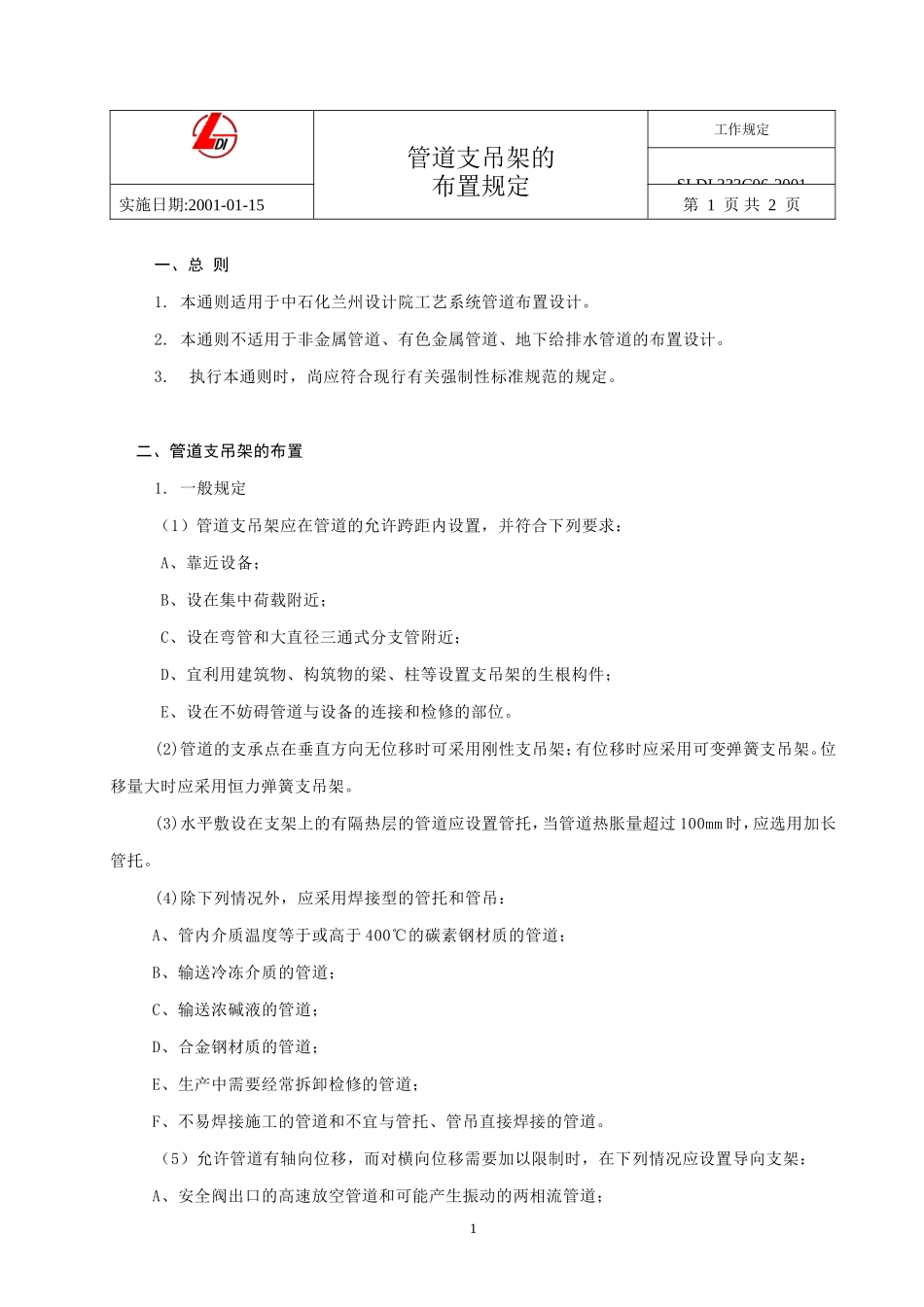

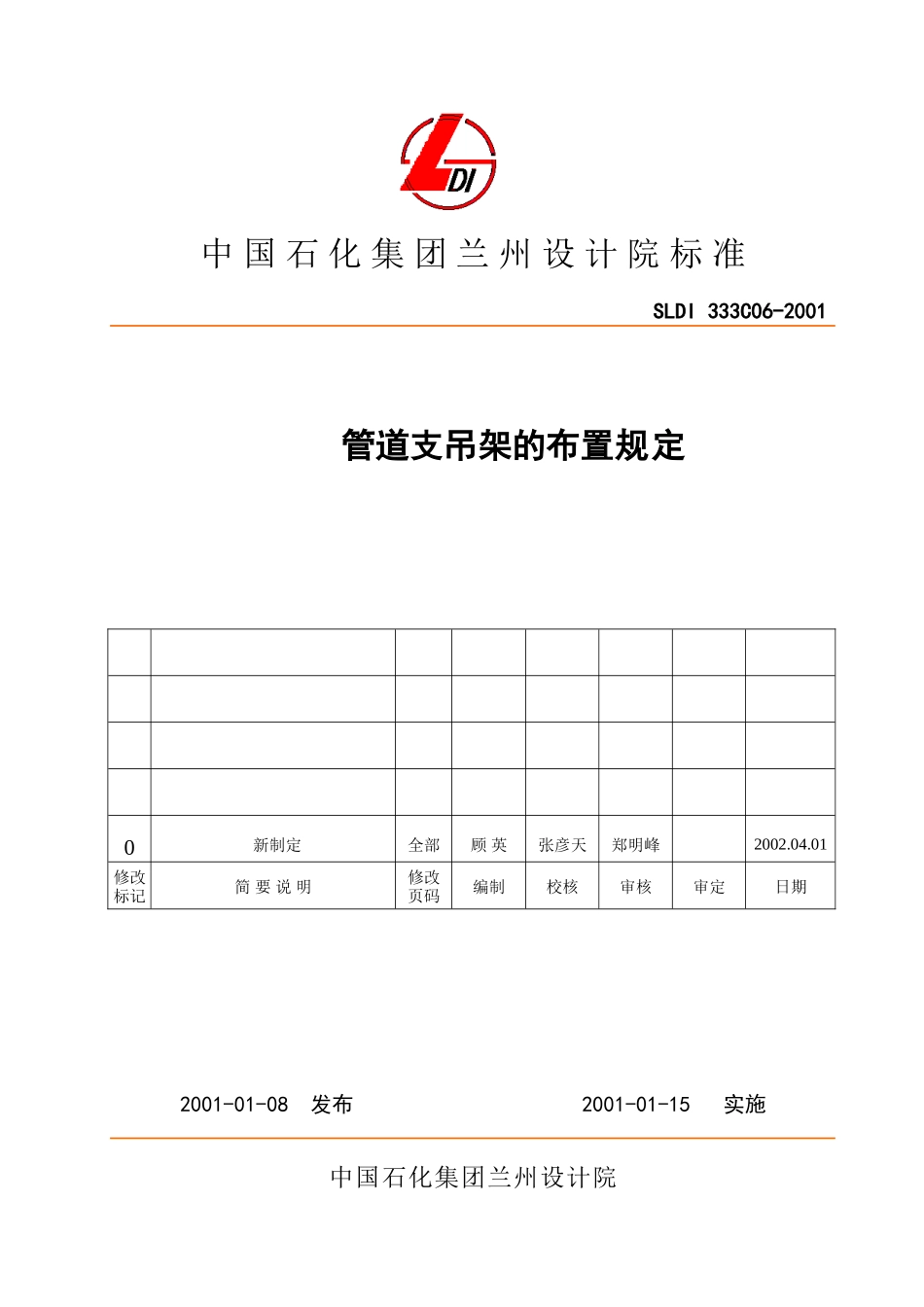

中国石化集团兰州设计院标准SLDI333C06-20010新制定全部顾英张彦天郑明峰2002.04.01修改标记简要说明修改页码编制校核审核审定日期2001-01-08发布2001-01-15实施中国石化集团兰州设计院管道支吊架的布置规定目录一、总则二、管道支吊架的布置1.一般规定管道支吊架的布置规定工作规定中国石化集团兰州设计院SLDI333C06-2001实施日期:2001-01-15第1页共2页一、总则1.本通则适用于中石化兰州设计院工艺系统管道布置设计。2.本通则不适用于非金属管道、有色金属管道、地下给排水管道的布置设计。3.执行本通则时，尚应符合现行有关强制性标准规范的规定。二、管道支吊架的布置1.一般规定（1）管道支吊架应在管道的允许跨距内设置，并符合下列要求：A、靠近设备；B、设在集中荷载附近；C、设在弯管和大直径三通式分支管附近；D、宜利用建筑物、构筑物的梁、柱等设置支吊架的生根构件；E、设在不妨碍管道与设备的连接和检修的部位。(2)管道的支承点在垂直方向无位移时可采用刚性支吊架；有位移时应采用可变弹簧支吊架。位移量大时应采用恒力弹簧支吊架。(3)水平敷设在支架上的有隔热层的管道应设置管托，当管道热胀量超过100mm时，应选用加长管托。(4)除下列情况外，应采用焊接型的管托和管吊：A、管内介质温度等于或高于400℃的碳素钢材质的管道；B、输送冷冻介质的管道；C、输送浓碱液的管道；D、合金钢材质的管道；E、生产中需要经常拆卸检修的管道；F、不易焊接施工的管道和不宜与管托、管吊直接焊接的管道。（5）允许管道有轴向位移，而对横向位移需要加以限制时，在下列情况应设置导向支架：A、安全阀出口的高速放空管道和可能产生振动的两相流管道；1SLDI333C06-2001B、横向位移过大可能影响邻近管道时，固定支架之间的距离过长，可能产生横向不稳定时；C、为防止法兰和活接头泄漏要求管道不宜有过大的横向位移时；D、“Π”型补偿器两侧的管道上应设导向支架，其位置距补偿器弯头宜为管道公称直径的40倍；E、导向支架不宜设置在靠近弯头和支管的连接处。（6）生根于建筑物、构筑物上的支吊架，其生根点宜设在立柱或主梁等承重构架上，支架生根件焊在需整体热处理设备上时，应向设备专业提出所用垫板的条件。（7）需要限制管道位移量时，应设置限位支架。（8）不得用高温管道、低温管道、振动管道和蒸汽管道支撑其他管道。（9）直接与设备管口相接或靠近设备管口的公称直径等于或大于150mm的水平安装阀门应考虑支撑。（10）沿直立设备布置的立管应设置承重支架和导向支架。立管支架间的最大间距应符合表6-1-3的规定。承重支架应设置在靠近设备管口处，以减少管口受力。如果管道重量过大，一个支架承重有困难时，可增设可变弹簧承重支架。表6-1-3立管支架间的最大间距立管公称直径(mm)≤5080100150200250300350400600800最大间距(m)578910111213141618（11）支吊架边缘与管道焊缝的间距不应小于50mm，与需要热处理的管道焊缝的间距不应小于100mm。（12）当支吊架或管托必须与合金钢管道直接焊接时，其连接构件的材质应与管道材质相同。2
