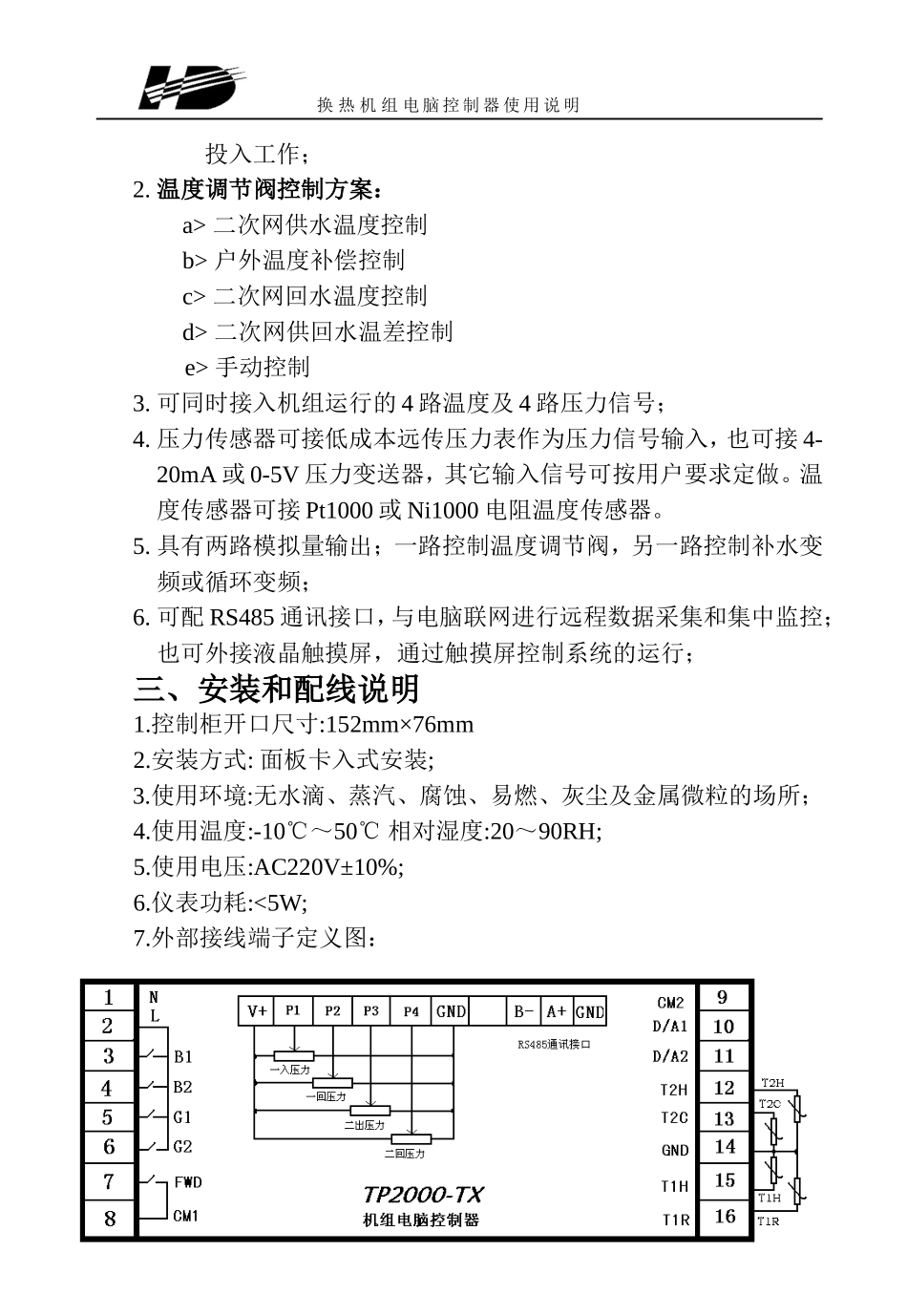

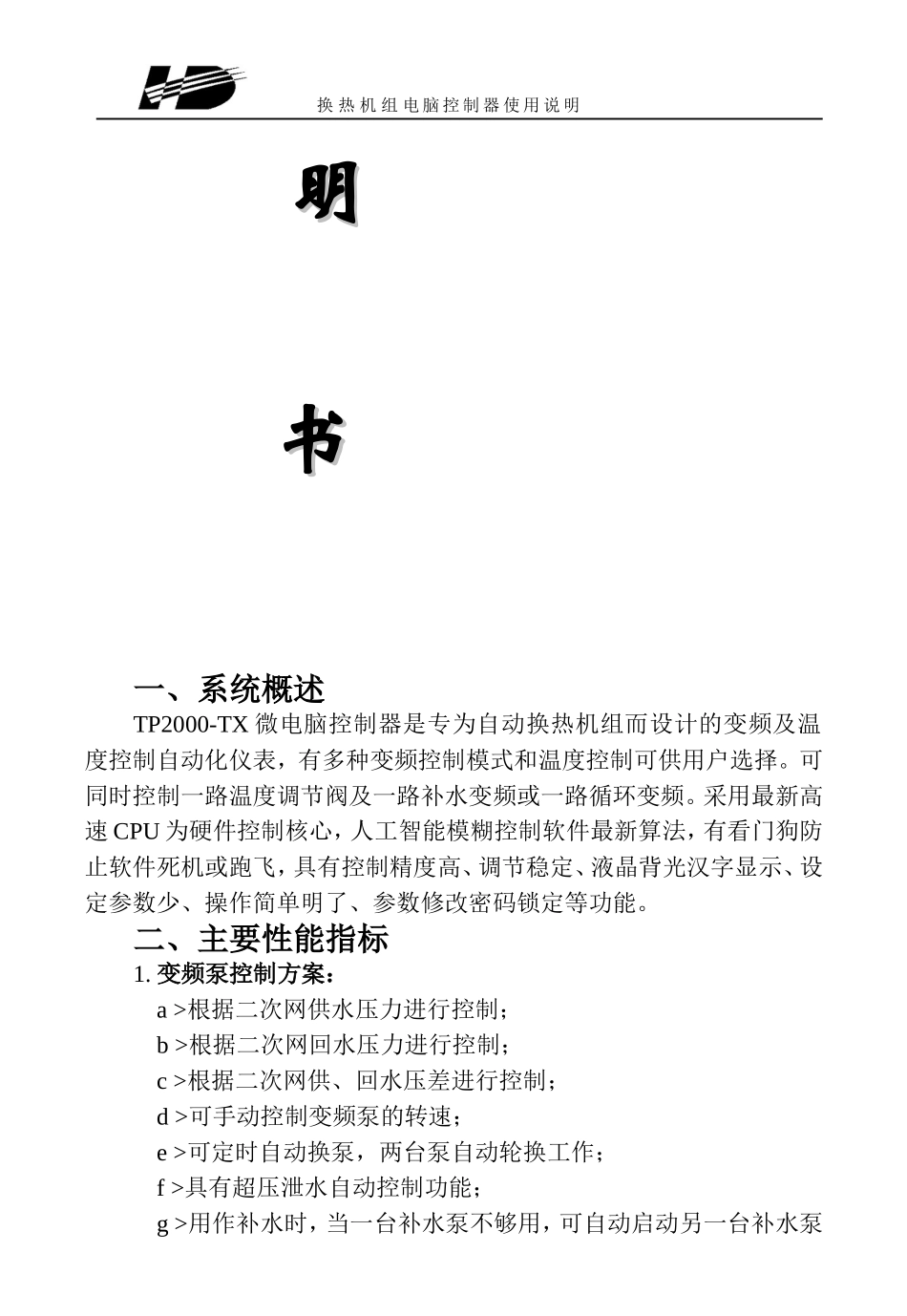

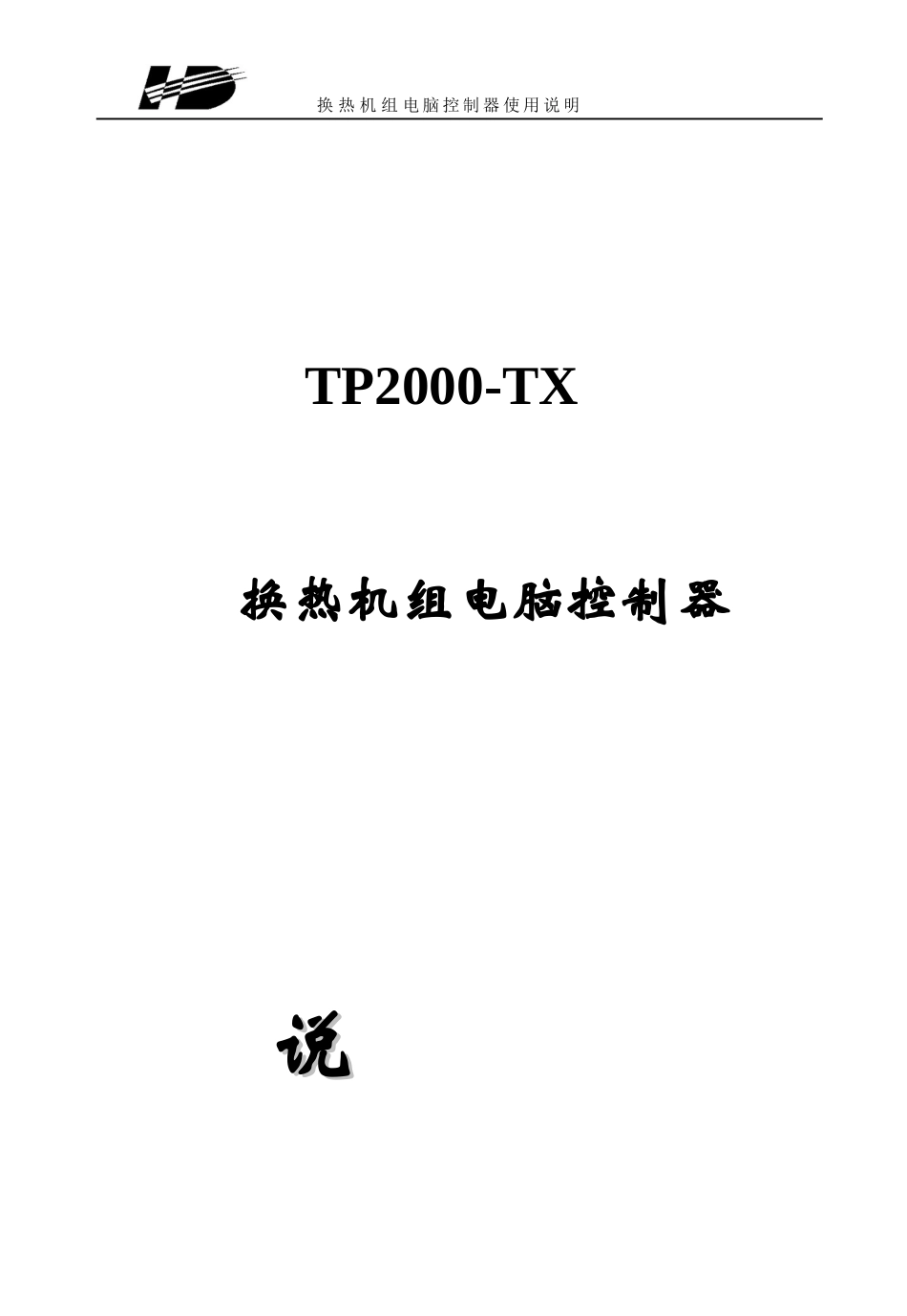

换热机组电脑控制器使用说明TP2000-TX换热机组电脑控制器说说换热机组电脑控制器使用说明明明书书一、系统概述TP2000-TX微电脑控制器是专为自动换热机组而设计的变频及温度控制自动化仪表，有多种变频控制模式和温度控制可供用户选择。可同时控制一路温度调节阀及一路补水变频或一路循环变频。采用最新高速CPU为硬件控制核心，人工智能模糊控制软件最新算法，有看门狗防止软件死机或跑飞，具有控制精度高、调节稳定、液晶背光汉字显示、设定参数少、操作简单明了、参数修改密码锁定等功能。二、主要性能指标1.变频泵控制方案：a>根据二次网供水压力进行控制；b>根据二次网回水压力进行控制；c>根据二次网供、回水压差进行控制；d>可手动控制变频泵的转速；e>可定时自动换泵，两台泵自动轮换工作；f>具有超压泄水自动控制功能；g>用作补水时，当一台补水泵不够用，可自动启动另一台补水泵换热机组电脑控制器使用说明投入工作；2.温度调节阀控制方案：a>二次网供水温度控制b>户外温度补偿控制c>二次网回水温度控制d>二次网供回水温差控制e>手动控制3.可同时接入机组运行的4路温度及4路压力信号；4.压力传感器可接低成本远传压力表作为压力信号输入，也可接4-20mA或0-5V压力变送器，其它输入信号可按用户要求定做。温度传感器可接Pt1000或Ni1000电阻温度传感器。5.具有两路模拟量输出；一路控制温度调节阀，另一路控制补水变频或循环变频；6.可配RS485通讯接口，与电脑联网进行远程数据采集和集中监控；也可外接液晶触摸屏，通过触摸屏控制系统的运行；三、安装和配线说明1.控制柜开口尺寸:152mm×76mm2.安装方式:面板卡入式安装;3.使用环境:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用温度:-10℃～50℃相对湿度:20～90RH;5.使用电压:AC220V±10%;6.仪表功耗:<5W;7.外部接线端子定义图：换热机组电脑控制器使用说明四、控制器接线端子定义说明1-----AC220V零线2----AC220V火线3----1#泵变频运行触点4--2#泵变频运行触点5----2#泵工频运行触点6---泄压电磁阀触点7-----变频器正转运行8---信号输出公共端19----信号输出公共端210---变频器频率输出控制11---调节阀阀门开度控制12---二次网回水温度13---二次网出水温度14---温度传感器公共端15---一次网回水温度(或户外温度)16----一次网入口温度五、操作面板指示及参数设定说明1.面板:"S"键为参数设定键，"▲"和"▼"为两个数字加减键，在正常工作状态时，"M"键和""键为显示方式转换键，用来显示不同的运行参数；在参数设定状态，"M"键和""键为参数翻页键。2.参数设定按"S"键3秒，当屏幕上显示提示时，松开，进入参数设定状态，"M"键和""键为参数翻页键，按"▲"或"▼"键改变当前参数设定值，改变后的值将被自动存储。全部参数设定完成后，再按一下"S"键，显示将返回正常工作状态下。3．参数修改密码设定P0设定为18，所有参数可修改，否则只能查看，不能修改。4.出厂默认值的设定按住”S”键不放，开机上电，当仪表显示提示时，松开”S”键，仪表自动将所有参数设定为出厂默认值。5．输入及输出信号标准仪表出厂时，温度输入信号为电阻信号，可选PT1000或NI1000电阻温度传感器，压力输入信号为DC0-5V;频率及阀门开度输出控制信号电压均为DC0-10V。6．仪表参数列表和出厂参数默认值换热机组电脑控制器使用说明序号参数功能取值范围默认值参数说明P0参数修改密码00-9918此值为18时，可以修改参数P1一入压力零点校正0.0-0.10MPa0.0填入压力表零压时和仪表的误差值P2一入压力表满度校正0-40％16压力表满度误差值的修正百分比P3一回压力零点校正0.0-0.10MPa0.0填入压力表零压时和仪表的误差值P4一回压力满度校正0-40％16压力表满度误差值的修正百分比P5二出压力零点校正0.0-0.10MPa0.0填入压力表零压时和仪表的误差值P6二出压力满度校正0-40％16压力表满度误差值的修正百分比P7二回压力零点校正0.0-0.10MPa0.0填入压力表零压时和仪表的误差值P8二回压力满度校正0-40％16压力表满度误差值的修正百分比P9温度传感器满度校正-50-50％0温度传感器满度误差值的修正百分比P10二次网供水压力设定值0.0-2.50MPa0.40用于循环泵供水恒压控制...
