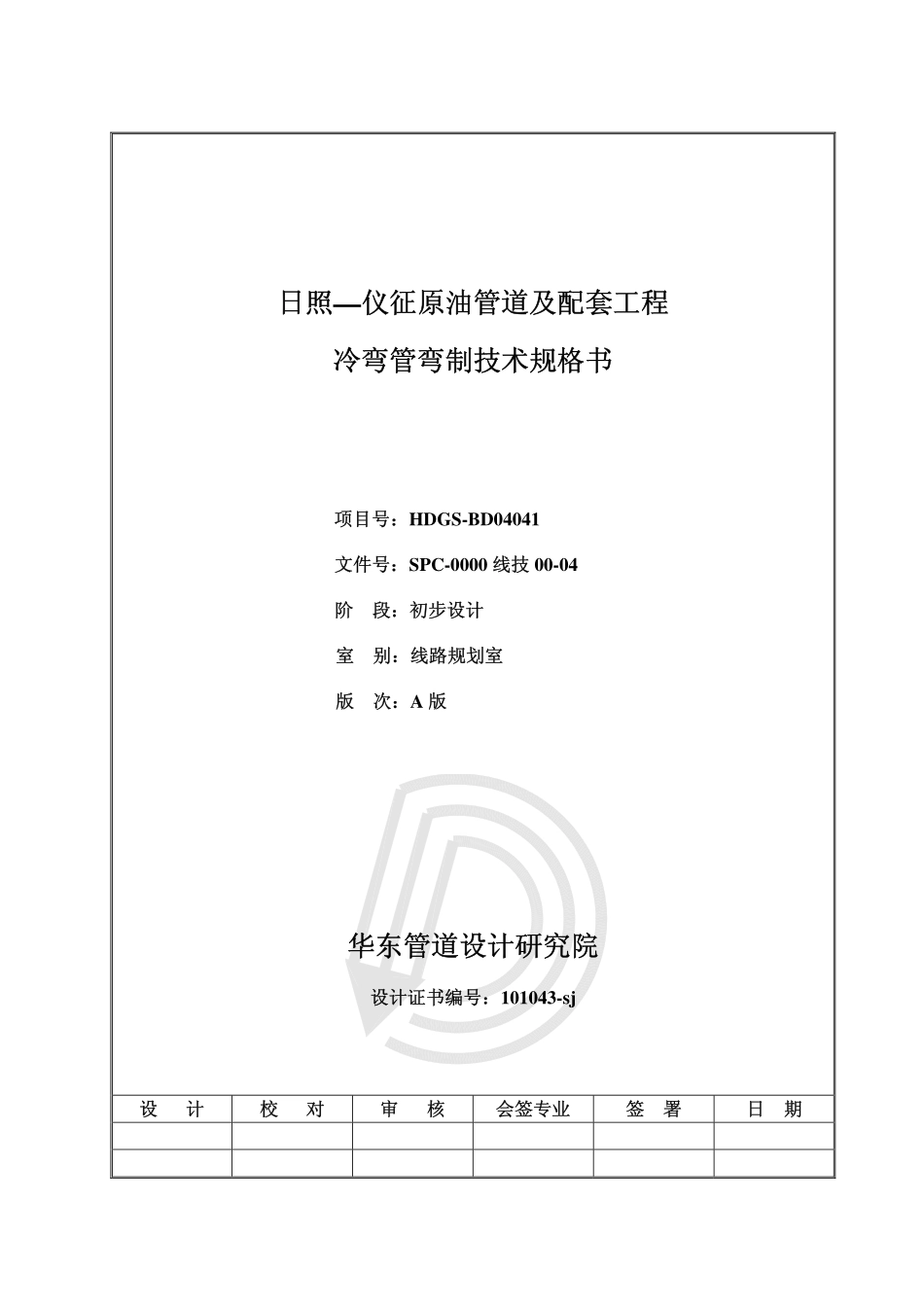

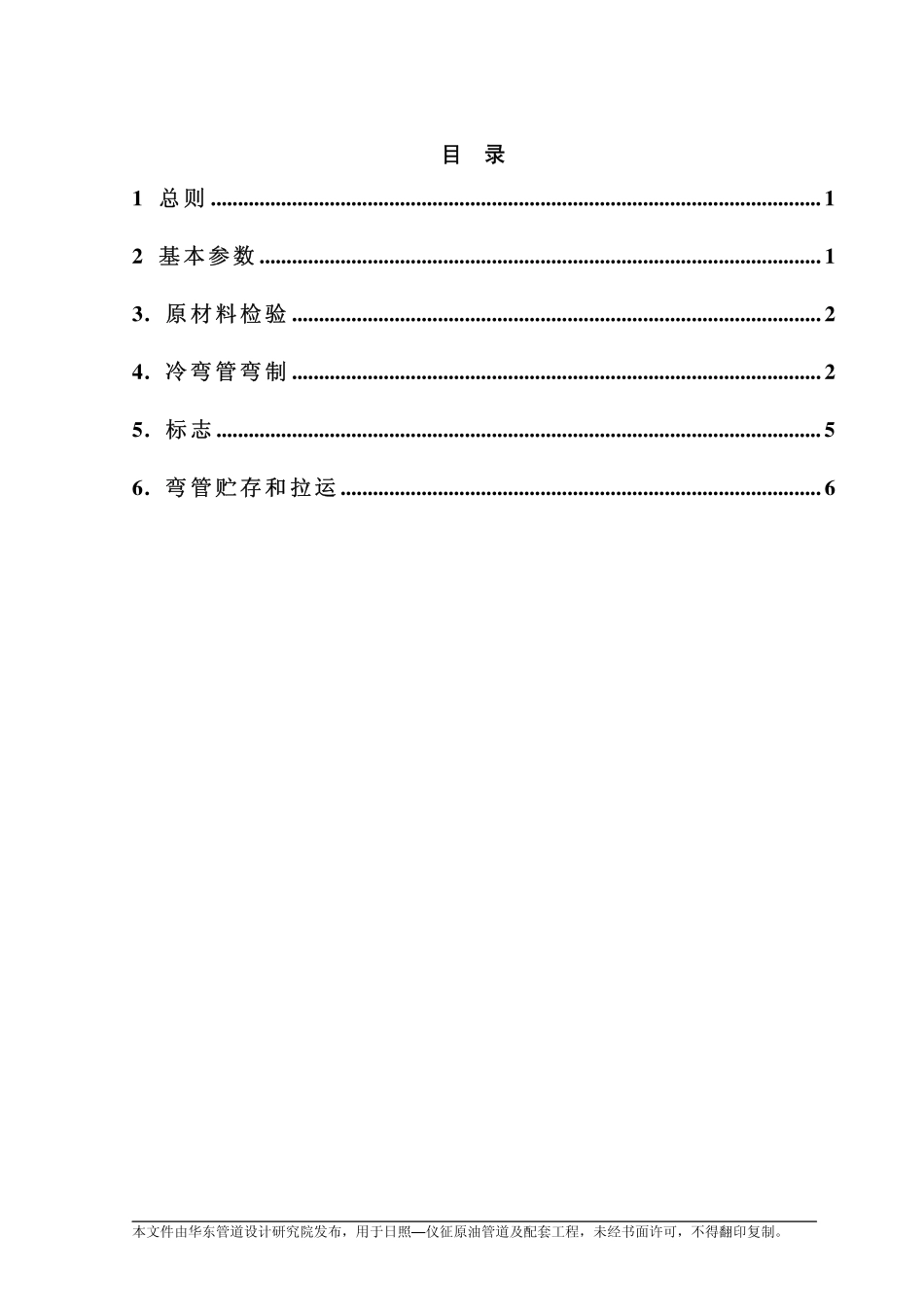

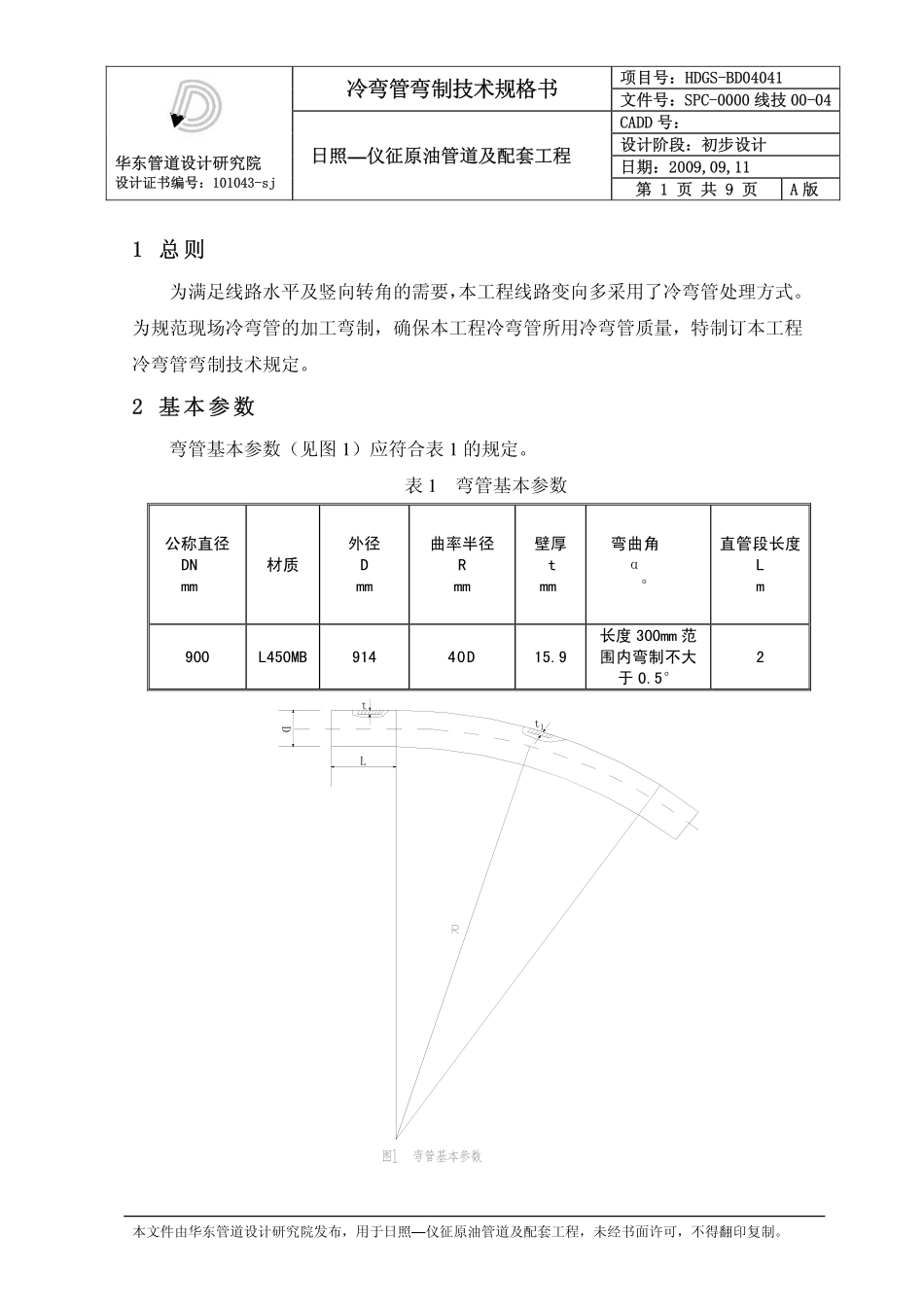

日照—仪征原油管道及配套工程冷弯管弯制技术规格书项目号：HDGS-BD04041文件号：SPC-0000线技00-04阶段：初步设计室别：线路规划室版次：A版华东管道设计研究院设计证书编号：101043-sj设计校对审核会签专业签署日期本文件由华东管道设计研究院发布，用于日照—仪征原油管道及配套工程，未经书面许可，不得翻印复制。目录1总则.................................................................................................................12基本参数........................................................................................................13.原材料检验..................................................................................................24.冷弯管弯制..................................................................................................25.标志................................................................................................................56.弯管贮存和拉运.........................................................................................6华东管道设计研究院设计证书编号：101043-sj冷弯管弯制技术规格书项目号：HDGS-BD04041文件号：SPC-0000线技00-04日照—仪征原油管道及配套工程CADD号：设计阶段：初步设计日期：2009,09,11第1页共9页A版本文件由华东管道设计研究院发布，用于日照—仪征原油管道及配套工程，未经书面许可，不得翻印复制。1总则为满足线路水平及竖向转角的需要，本工程线路变向多采用了冷弯管处理方式。为规范现场冷弯管的加工弯制，确保本工程冷弯管所用冷弯管质量，特制订本工程冷弯管弯制技术规定。2基本参数弯管基本参数（见图1）应符合表1的规定。表1弯管基本参数公称直径DNmm材质外径Dmm曲率半径Rmm壁厚tmm弯曲角α°直管段长度Lm900L450MB91440D15.9长度300mm范围内弯制不大于0.5°2LDt1t华东管道设计研究院设计证书编号：101043-sj冷弯管弯制技术规格书项目号：HDGS-BD04041文件号：SPC-0000线技00-04日照—仪征原油管道及配套工程CADD号：设计阶段：初步设计日期：2009,09,11第2页共9页A版本文件由华东管道设计研究院发布，用于日照—仪征原油管道及配套工程，未经书面许可，不得翻印复制。3.原材料检验3.1原材料要求3.1.1冷弯管弯制应使用直缝埋弧焊钢（防腐）管弯制。3.1.2冷弯管用钢管应符合日照—仪征原油管道及配套工程《直缝埋弧焊钢管技术规格书》。3.1.3用于弯制冷弯管的钢管应有钢管制造商质量证明书，防腐成品管应具有出厂合格证。无标记、批号、质量证明书或质量证明书不全的钢（防腐）管不能用于本工程的冷弯管弯制。3.2原材料检验应对钢（防腐）管进行检查，用于冷弯管弯制的钢（防腐）管进入弯管厂后，应由弯管制作单位质量检验部门按批号、规格、外观和技术资料进行检查验收，应符合《油气长输管道工程施工及验收规范》（GB50369-2006）的有关规定。防腐层表面应均匀、光滑、不得有起鳞、磨损、渣垢、油脂、油漆等其它影响弯管质量的有害物质。4.冷弯管弯制4.1一般规定4.1.1弯管技术人员应具有中专或中专以上学历，有一定的施工经验。4.1.2弯管技术人员应负责指导弯管作业，参与弯管质量管理，处理弯管技术问题，整理弯管技术资料。4.1.3弯管机操作工按照地方劳动部门的有关规定考取设备操作资格证；经过弯管机生产厂商技术人员的培训或企业的培训后进行考试、合格后方可上岗。4.1.4弯管机操作工进行弯管作业时，当遇到工况条件不符合弯管工艺规程的要求时，应拒绝弯管。4.1.5用于弯管机弯制的其他工种，如起重工、电工等都应具有其工种的上岗资格。4.1.6在下列任何一种环境下，无有效的防护措施，不能进行弯管作业：a.雨、雪天气；华东管道设计研究院设计证书编号：101043-sj冷弯管弯制技术规格书项目号：HDGS-BD04041文件号：SPC-0000线技00-04日照—仪征原油管道及配套工程CADD号：设计阶段：初步设计日期：2009,09,11第3页共9页A版本文件由华东管道设计研究院发布，用于日照—仪征原油管道及配套工程，未经书面许可...
