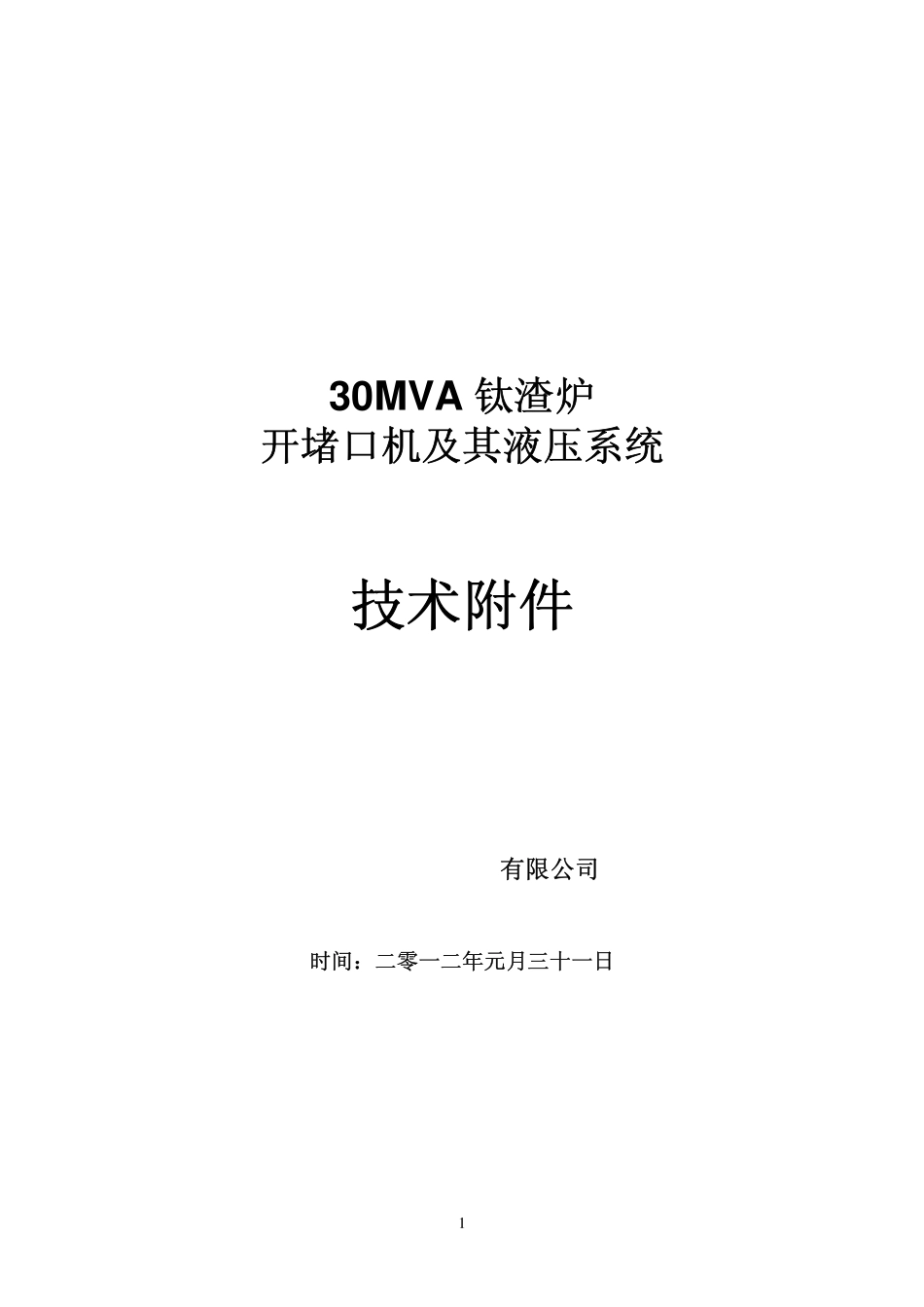

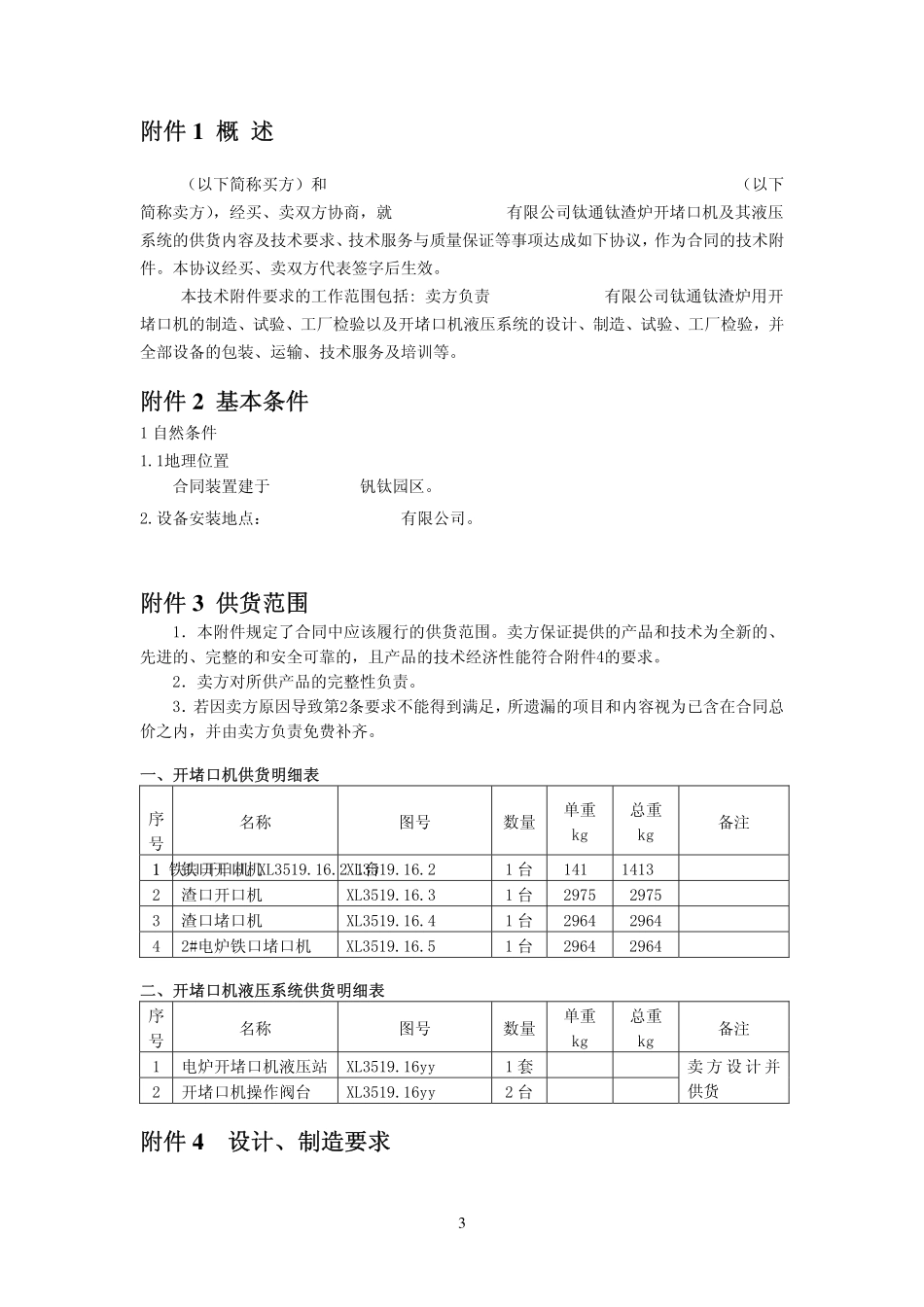

130MVA钛渣炉开堵口机及其液压系统技术附件有限公司时间：二零一二年元月三十一日2目录附件1概述附件2基本条件附件3供货范围附件4设计、制造要求附件5性能保证和考核办法附件6技术资料及交付时间附件7服务附件8设备交付计划和制造进度附件9设计制造和质量验收包装标准附件10专利技术及保密附件11质量检验及监造3附件1概述（以下简称买方）和（以下简称卖方），经买、卖双方协商，就有限公司钛通钛渣炉开堵口机及其液压系统的供货内容及技术要求、技术服务与质量保证等事项达成如下协议，作为合同的技术附件。本协议经买、卖双方代表签字后生效。本技术附件要求的工作范围包括:卖方负责有限公司钛通钛渣炉用开堵口机的制造、试验、工厂检验以及开堵口机液压系统的设计、制造、试验、工厂检验，并全部设备的包装、运输、技术服务及培训等。附件2基本条件1自然条件1.1地理位置合同装置建于钒钛园区。2.设备安装地点：有限公司。附件3供货范围1．本附件规定了合同中应该履行的供货范围。卖方保证提供的产品和技术为全新的、先进的、完整的和安全可靠的，且产品的技术经济性能符合附件4的要求。2．卖方对所供产品的完整性负责。3．若因卖方原因导致第2条要求不能得到满足，所遗漏的项目和内容视为已含在合同总价之内，并由卖方负责免费补齐。一、开堵口机供货明细表序号名称图号数量单重kg总重kg备注1铁口开口机XL3519.16.21台2渣口开口机XL3519.16.31台297529753渣口堵口机XL3519.16.41台2964296442#电炉铁口堵口机XL3519.16.51台29642964二、开堵口机液压系统供货明细表序号名称图号数量单重kg总重kg备注1电炉开堵口机液压站XL3519.16yy1套卖方设计并供货2开堵口机操作阀台XL3519.16yy2台附件4设计、制造要求1铁口开口机XL3519.16.21台14114134开堵口机液压系统的设计、制造、试验、工厂检验，并全部设备的包装、运输、技术服务及培训等。特别说明：卖方设计的开堵口机液压系统原理图必须经买方认可并出具书面意见后方可投产。2、开堵口机及其液压系统是钛通钛渣电炉配套设备，开堵口机共四台；开堵口机液压系统共一套。卖方按照买方提供的下列图纸制造四台开堵口机，且必须满足图纸的技术要求。XL3519.16开堵口机3、电炉渣铁口技术参数：铁口直径：Φ60mm，深度2160mm；渣口直径：Φ80mm，深度2160mm；渣铁口打泥深度：≥2000mm4、开堵口机旋转油缸制造要求•液压缸工作压力：18MPa•液压介质：HM-46抗磨液压油•旋转油缸应采用耐高温设计。•液压缸密封圈必须选用进口密封圈。•活塞杆采用双层镀铬，第一层镀乳白铬0.04～0.05mm，第二层镀硬铬0.04～0.06mm。•缸体、活塞杆、活塞、缸盖、法兰均采用45#钢。•液压缸试压介质：HM-46液压油。•表面涂装要求：除锈去毛刺后喷涂底漆两遍，面漆两遍，面漆颜色：蓝色PB07。5、开口机用凿岩机制造要求•凿岩机根据买方提供的XL3519.16.2.3订货图要求专门订货。6、开堵口机液压系统设计制造要求6.1卖方应根据开堵口机的使用要求设计液压系统并制造供货。6.2每台电炉设有出铁口一个，出渣口一个。铁口配一台出铁口液压操作手动阀台，渣口配一台出渣口液压操作手动阀台。因手动阀台距离热区较近，设计时应重点考虑操作阀台的热防护，手动操作阀台配钢制保护外壳。保证阀台的各仪表、操作阀、柜体的使用寿命。6.3液压系统基本参数：工作压力：18MPa电机功率：27kW（暂定，由卖方设计并核实是否满足使用要求）电机数量：2台/一用一备液压介质：HM-46抗磨液压油7、买卖双方分交点：7.1每台液压泵站由卖方在泵站和手动阀台设计进出油管的焊接接头，泵站和阀台间的钢管配管由买方负责。7.2手动阀台和开堵口机液压执行机构之间的油管分交：5卖方在手动阀台设计进出油管的焊接接头，阀台和开堵口机间的钢管配管由买方负责；开堵口机的液压执行机构（油缸、油马达等）由卖方配足够长的液压胶管接头，胶管接头一端拧入执行机构，一端配焊接接头，由买方负责现场配管焊接。7.3电气分交点：买方负责提供液压系统动力电源，动力电缆连接到液压系统泵站动力接线箱进线端子。卖方负责液压站控制系统电气设计及供货。附件5性能保证和考核办法5.1开堵口机和开...
