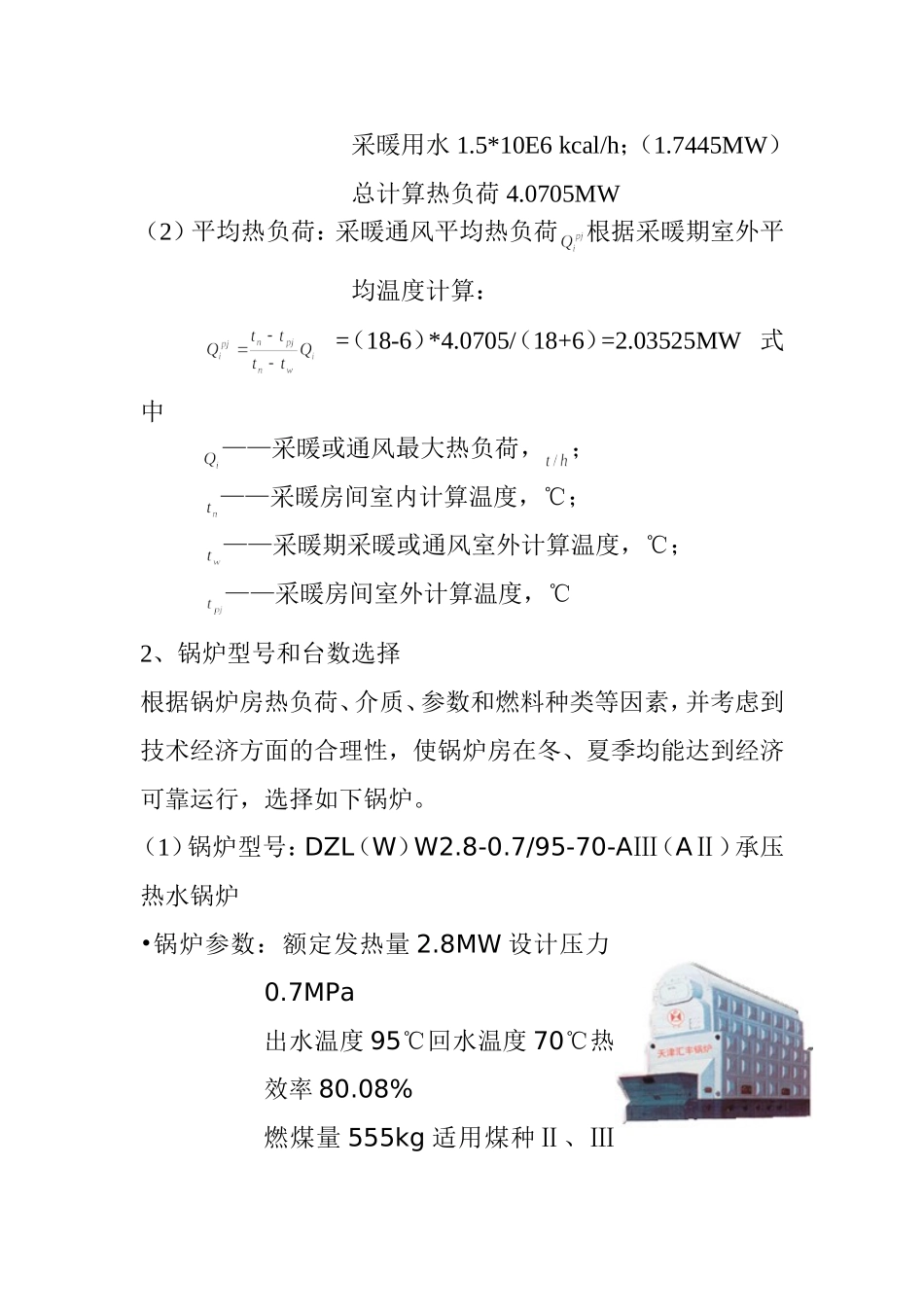

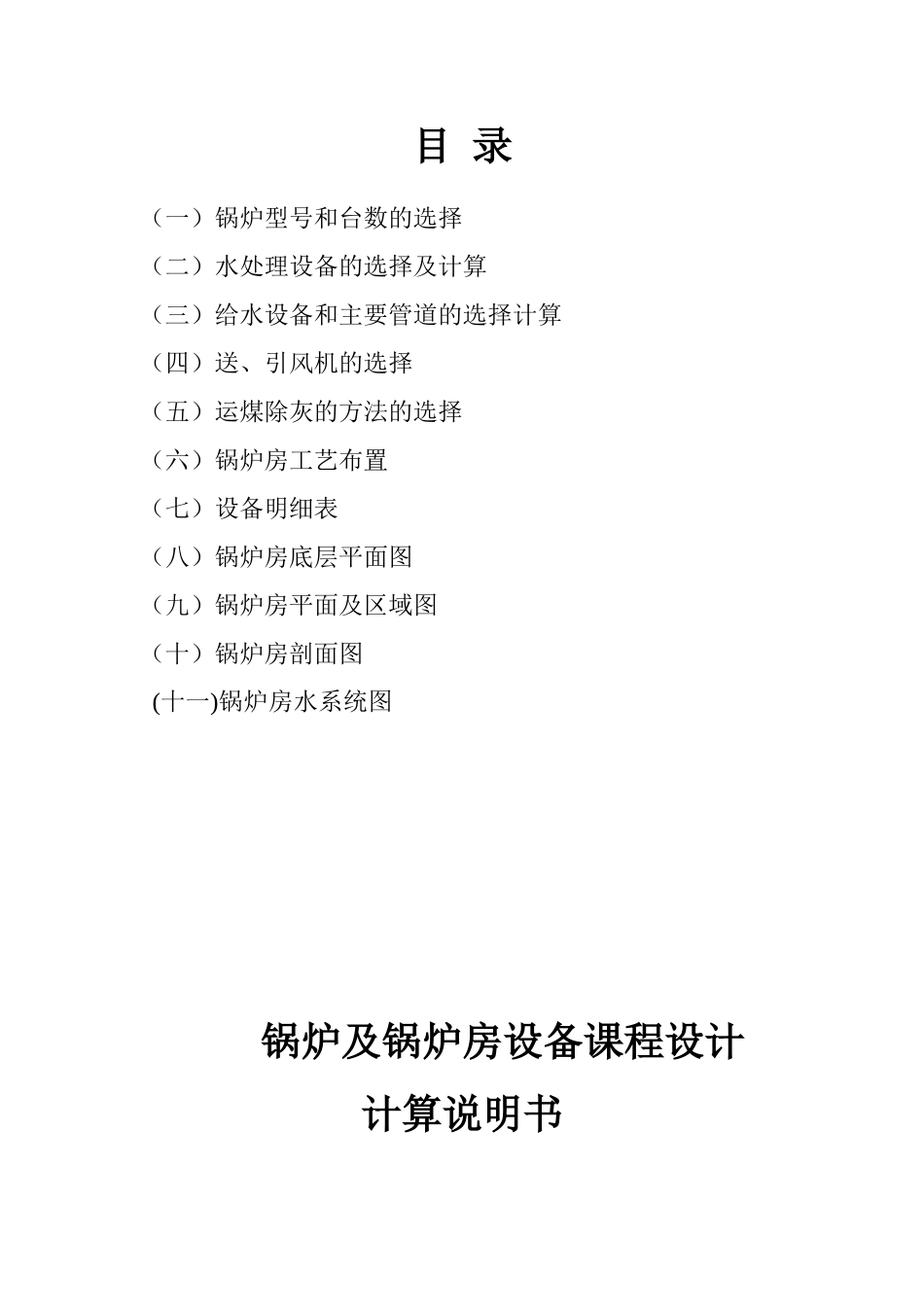

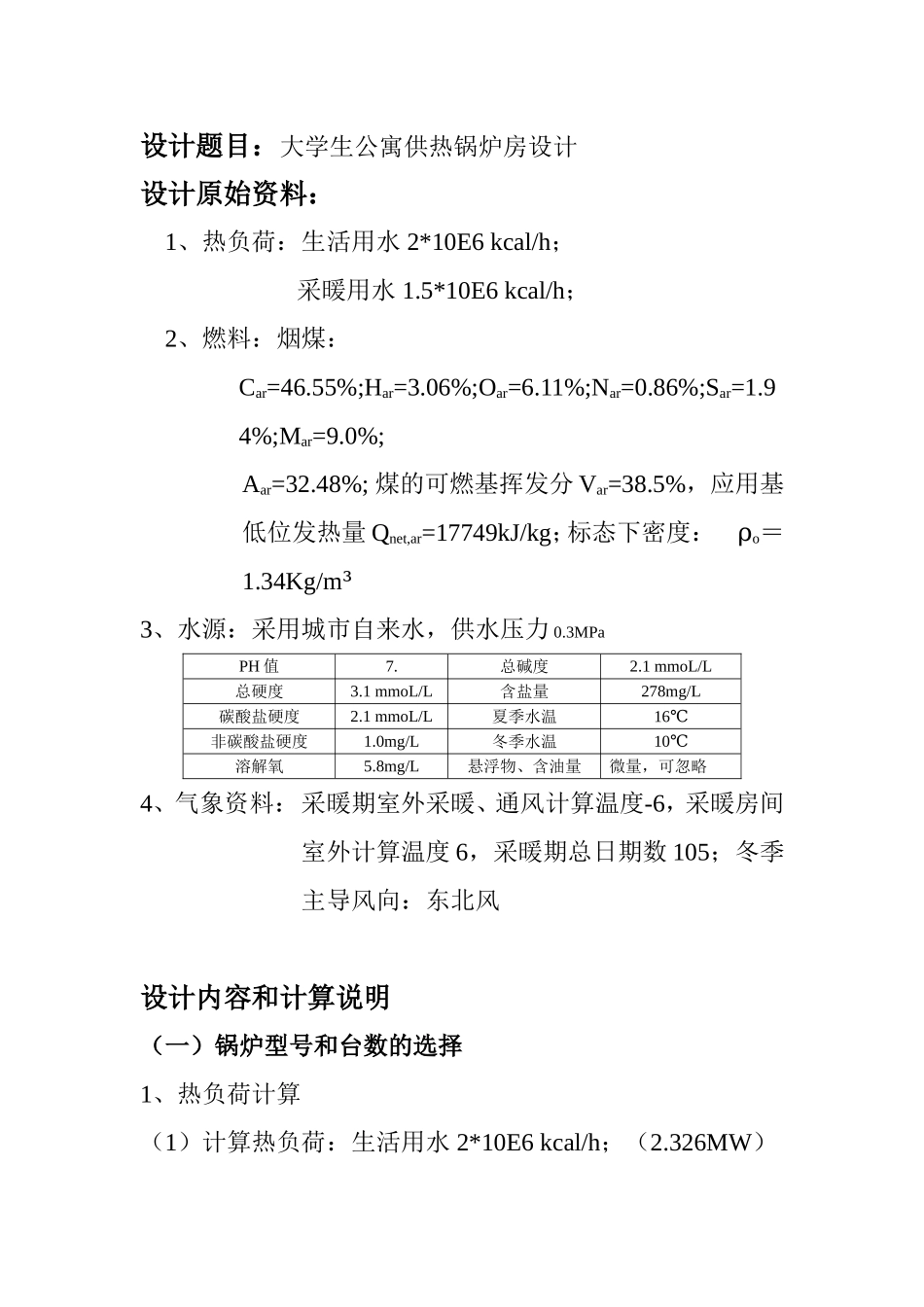

目录（一）锅炉型号和台数的选择（二）水处理设备的选择及计算（三）给水设备和主要管道的选择计算（四）送、引风机的选择（五）运煤除灰的方法的选择（六）锅炉房工艺布置（七）设备明细表（八）锅炉房底层平面图（九）锅炉房平面及区域图（十）锅炉房剖面图(十一)锅炉房水系统图锅炉及锅炉房设备课程设计计算说明书设计题目：大学生公寓供热锅炉房设计设计原始资料：1、热负荷：生活用水2*10E6kcal/h；采暖用水1.5*10E6kcal/h；2、燃料：烟煤：Car=46.55%;Har=3.06%;Oar=6.11%;Nar=0.86%;Sar=1.94%;Mar=9.0%;Aar=32.48%;煤的可燃基挥发分Var=38.5%，应用基低位发热量Qnet,ar=17749kJ/kg；标态下密度：ρo＝1.34Kg/m³3、水源：采用城市自来水，供水压力0.3MPaPH值7.总碱度2.1mmoL/L总硬度3.1mmoL/L含盐量278mg/L碳酸盐硬度2.1mmoL/L夏季水温16℃非碳酸盐硬度1.0mg/L冬季水温10℃溶解氧5.8mg/L悬浮物、含油量微量，可忽略4、气象资料：采暖期室外采暖、通风计算温度-6，采暖房间室外计算温度6，采暖期总日期数105；冬季主导风向：东北风设计内容和计算说明（一）锅炉型号和台数的选择1、热负荷计算（1）计算热负荷：生活用水2*10E6kcal/h；（2.326MW）采暖用水1.5*10E6kcal/h；（1.7445MW）总计算热负荷4.0705MW（2）平均热负荷：采暖通风平均热负荷根据采暖期室外平均温度计算：=（18-6）*4.0705/（18+6）=2.03525MW式中——采暖或通风最大热负荷，；——采暖房间室内计算温度，℃；——采暖期采暖或通风室外计算温度，℃；——采暖房间室外计算温度，℃2、锅炉型号和台数选择根据锅炉房热负荷、介质、参数和燃料种类等因素，并考虑到技术经济方面的合理性，使锅炉房在冬、夏季均能达到经济可靠运行，选择如下锅炉。（1）锅炉型号：DZL（W）W2.8-0.7/95-70-AⅢ（AⅡ）承压热水锅炉•锅炉参数：额定发热量2.8MW设计压力0.7MPa出水温度95℃回水温度70℃热效率80.08%燃煤量555kg适用煤种Ⅱ、Ⅲ类烟煤外形尺寸6570*2470*3480•简介产品：DZL系列水火管锅壳式锅炉是借鉴哈尔滨工业大学教授、专家、研究生以及机械部北京电工研究所工程技术人员的理论分析、试验台试验、锅炉运行实验等廿年的水火管锅炉技术开发成果及经验的基础上，由我天津汇丰锅炉研究所工程技术人员潜心研制的高新技术产品，本系列产品全面提高了DZL锅壳式锅炉安全、节能、环保、降耗等方面的性能，成为集优点于一体的新型系列锅炉产品。•产地：天津汇丰节能设备有限公司（2）锅炉台数：根据总热负荷和锅炉的额定发热量，考虑输送过程中稳定和压力的损失，选用2台相同型号的锅炉可以满足生活用水和采暖用水的同时需要。考虑到只在冬季需要采暖供水，一台锅炉的额定发热量可以满足除供暖外的其它生活供水。（3）备用锅炉：设1台（缓建）（二）水处理设备的选择及计算锅炉房用水来自城市供水管网，水质已经过一定的处理。锅炉房水处理的任务是软化和除氧。1、确定水处理设备生产能力流量G1=3600Q/4187*(Tg-Th)=175t/h锅炉补给水=（+）G1=175*（0.5%+5%）=9.625t/h式中——设备和管道漏损，％，可取0.5％；——锅炉排污率，％。暂取5%水处理设备自耗软水量（水处理设备选用FN系列钠离子交换器，交换器截面积为0.812*3.665）=2*（0.812*3.665）*1=5.95t/sG=1.2（+）=1.2*(9.625+5.95)=18.7t/s式中——逆流冲洗速度，，低流速再生时可取，有顶压时可取；——交换器截面积，；——水的密度，，常温水≈1。2、软化设备选择计算：采用离子交换法（离子交换树脂）处理，根据处理水量(补给水量)计算决定交换器的型号、台数和自耗水量。选用一台FN系列钠离子交换器（济宁海洋水处理设备有限公司）参数：HC-800型混合离子交换器，产水量15～25/h外形尺寸612*3492设备重量1944kg工作压力<0.6MPa工作温度5～40℃3、除氧设备选择计算：全自动常温过滤式除氧器⑴除氧器特点·1、常温运行，无需加热，克服了热力除氧、真空除氧须加热、耗能的缺点；·2、占地面积小，安装简单，克服了热力、真空除氧须高位安装的不便；·3、控制方式有手动型与自动型两种，便于不同用户选择。·4、自控型采用特别设计的进口液压传动控制系统，灵敏度...
