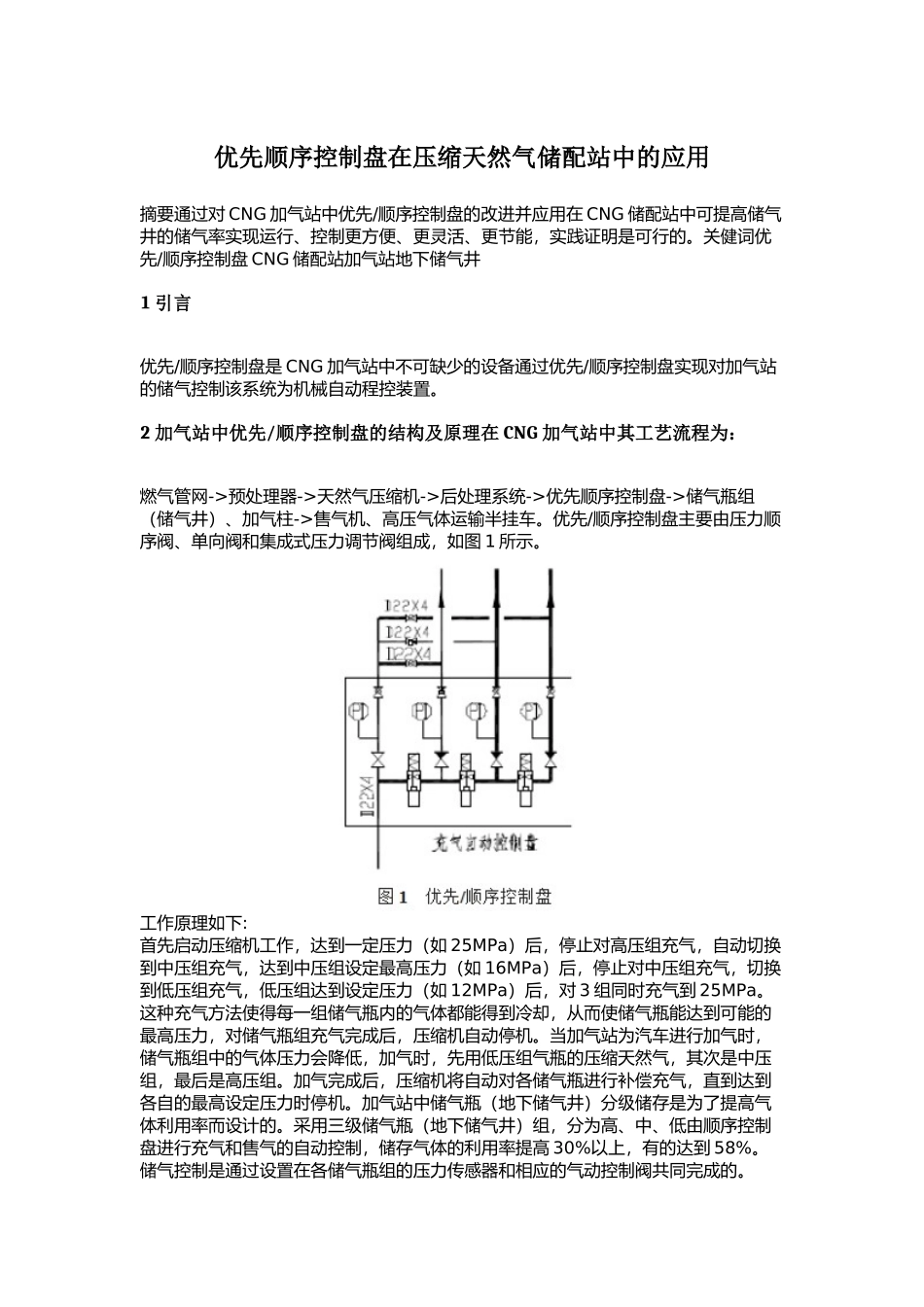

优先顺序控制盘在压缩天然气储配站中的应用摘要通过对CNG加气站中优先/顺序控制盘的改进并应用在CNG储配站中可提高储气井的储气率实现运行、控制更方便、更灵活、更节能，实践证明是可行的。关健词优先/顺序控制盘CNG储配站加气站地下储气井1引言优先/顺序控制盘是CNG加气站中不可缺少的设备通过优先/顺序控制盘实现对加气站的储气控制该系统为机械自动程控装置。2加气站中优先/顺序控制盘的结构及原理在CNG加气站中其工艺流程为：燃气管网->预处理器->天然气压缩机->后处理系统->优先顺序控制盘->储气瓶组（储气井）、加气柱->售气机、高压气体运输半挂车。优先/顺序控制盘主要由压力顺序阀、单向阀和集成式压力调节阀组成，如图1所示。工作原理如下:首先启动压缩机工作，达到一定压力（如25MPa）后，停止对高压组充气，自动切换到中压组充气，达到中压组设定最高压力（如16MPa）后，停止对中压组充气，切换到低压组充气，低压组达到设定压力（如12MPa）后，对3组同时充气到25MPa。这种充气方法使得每一组储气瓶内的气体都能得到冷却，从而使储气瓶能达到可能的最高压力，对储气瓶组充气完成后，压缩机自动停机。当加气站为汽车进行加气时，储气瓶组中的气体压力会降低，加气时，先用低压组气瓶的压缩天然气，其次是中压组，最后是高压组。加气完成后，压缩机将自动对各储气瓶进行补偿充气，直到达到各自的最高设定压力时停机。加气站中储气瓶（地下储气井）分级储存是为了提高气体利用率而设计的。采用三级储气瓶（地下储气井）组，分为高、中、低由顺序控制盘进行充气和售气的自动控制，储存气体的利用率提高30%以上，有的达到58%。储气控制是通过设置在各储气瓶组的压力传感器和相应的气动控制阀共同完成的。3CNG储配站中优先/顺序控制盘的结构及原理天津经济技术开发区天然气储配站位于天津经济技术开发区第十二大街与东海路交叉口处，占地面积为40670.35m2，绿地率为28.8%，该天然气储配站，采用地下储气井储气技术，储气规模为20万m3，预留20万m3的规模，它除具有储气调峰功能外，还具有装卸压缩天然气功能（装卸规模为2500m3/h）和天然气汽车加气功能。于2006年底建成投产。主要由调压计量装置、脱硫脱水装置、天然气压缩机地下储气井群减压计量装置、加气机（柱）及优先/顺序控制盘组成。站内设有4台天然气压缩机，其参数为：Q=2600Nm3/h，P=25MPa的对称平衡型的压缩机。在每台压缩机之后，设置了一套优先/顺序控制盘，其设计参数为：Q≥2600Nm3/h，P=25MPa。储配站内设有72个水容积为9.3m3的地下储气井，储气井外径为准244.5×11.99，深度约为250m，其材质是符合国际API标准的高抗硫、套管钢级为TP80CQJ的钢管，其技术指标符合《高压气地下储气井》（SY/T6535-2002）的有关规定。地下天然气储气井分4组储气井群布置，每组18个，每个组中又可分为3个小组，每小组6个井。由于本储配站的自动化程度高，我们首次在设计中引入了加气站中的优先/顺序控制盘。我们对加气站中的优先/顺序控制盘加以改进，并结合本身的工艺要求，设计了一种新型的优先/顺序控制盘。其主要结构由电磁阀、单向阀、球阀等组成，如图2所示。其工作原理如下：首先启动压缩机工作，根据事先设定的优先顺序，依次进行判断、充气。本储配站中的优先顺序为：加气柱、加气机、地下储气井。在给地下储气井充气时，可把储气井每小组分成若干压力等级逐级充气，使地下储气井可得到充分冷却，储气量达到最大化。整个控制是通过PLC自动完成的。每小组储气井分别设有压力传感器和相应的控制阀门等。4CNG储配站中优先/顺序控制盘的应用在本储配站中，采用优先/顺序控制盘主要是实现对地下储气井分组、分压实现充气，同时，除通过优先/顺序控制盘实现对加气机、加气柱进行加气外，还可通过优先/顺序控制盘进行储气井之间的相互倒灌，各储气井的压力可通过主控室的计算机中设定，全部实现自动化。经压缩机组压缩后的天然气经优先/顺序控制盘实行分流，本优先/顺序控制盘一进八出，其中有4路分别对应4组地下储气井，另3路分别接至加气机的高、中、低3个接口，另一路接至加气柱的进口。在压缩机工作时，保证优先供给加气...
