铁路桥梁名词术语VIP免费

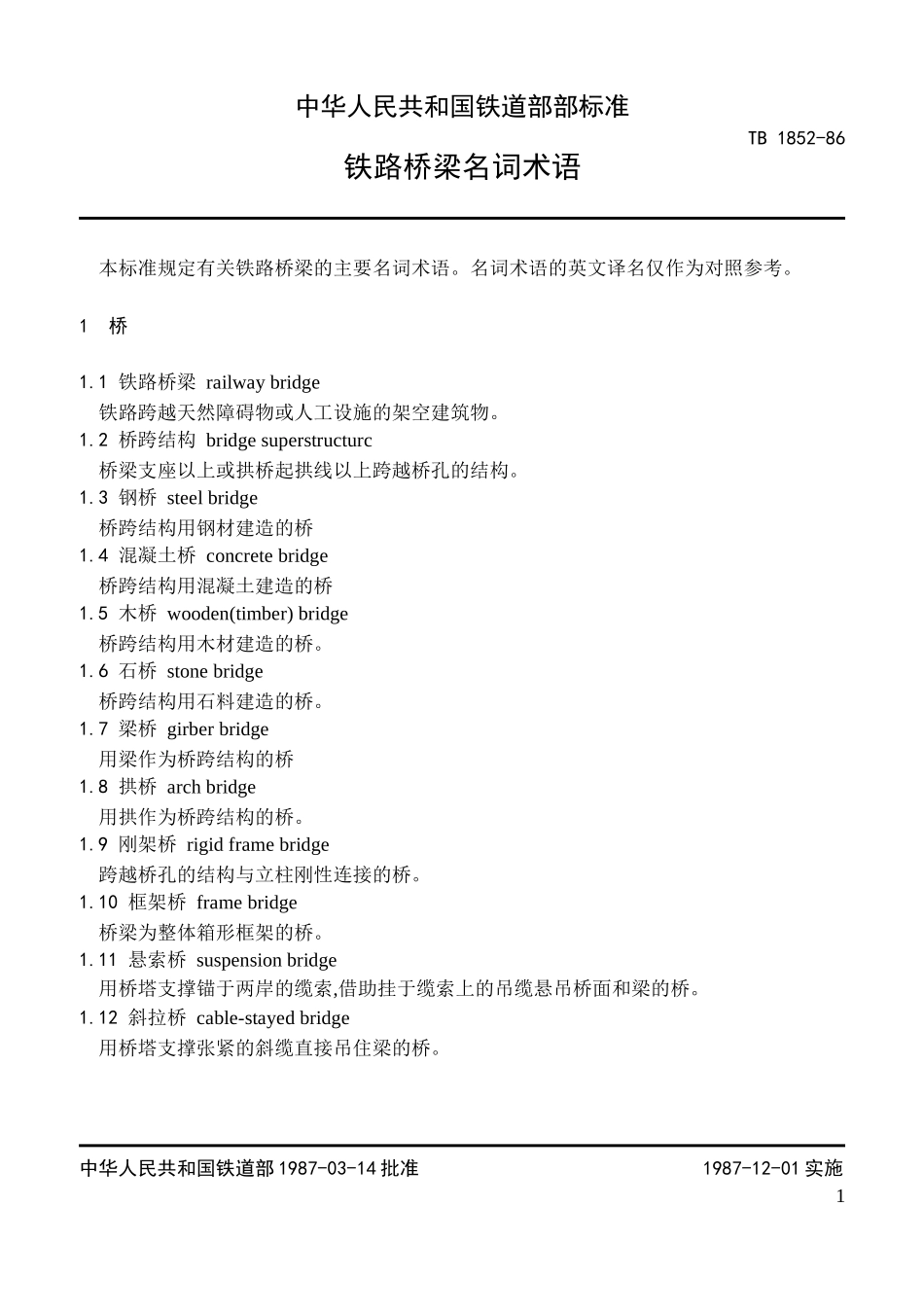

中华人民共和国铁道部部标准TB1852-86铁路桥梁名词术语本标准规定有关铁路桥梁的主要名词术语。名词术语的英文译名仅作为对照参考。1桥1.1铁路桥梁railwaybridge铁路跨越天然障碍物或人工设施的架空建筑物。1.2桥跨结构bridgesuperstructurc桥梁支座以上或拱桥起拱线以上跨越桥孔的结构。1.3钢桥steelbridge桥跨结构用钢材建造的桥1.4混凝土桥concretebridge桥跨结构用混凝土建造的桥1.5木桥wooden(timber)bridge桥跨结构用木材建造的桥。1.6石桥stonebridge桥跨结构用石料建造的桥。1.7梁桥girberbridge用梁作为桥跨结构的桥1.8拱桥archbridge用拱作为桥跨结构的桥。1.9刚架桥rigidframebridge跨越桥孔的结构与立柱刚性连接的桥。1.10框架桥framebridge桥梁为整体箱形框架的桥。1.11悬索桥suspensionbridge用桥塔支撑锚于两岸的缆索,借助挂于缆索上的吊缆悬吊桥面和梁的桥。1.12斜拉桥cable-stayedbridge用桥塔支撑张紧的斜缆直接吊住梁的桥。中华人民共和国铁道部1987-03-14批准1987-12-01实施1TB1852-861.13开合桥movablebridge桥跨结构中一跨或两跨可以提升、平转或立转开合的桥。1.14浮桥pontoon(floating)bridge用筏、浮箱或平底船代替桥墩或桥跨结构的桥。1.15上承桥deckbridge桥面位于桥跨结构上部的桥。1.16中承桥bridgewithflooratitsmiddepth桥面位于桥跨结构中部的桥。1.17下承桥throughbridge桥面位于桥跨结构下部的桥。1.18单线桥single-trackbridge仅能铺设一条铁路线路的桥。1.19双线桥double-trackbridge能铺设两条铁路线路的桥。1.20高架桥viaduct代替路堤跨越深谷洼地或人工设施的桥。1.21公铁两用桥combinedbridge(bridgecarringbothrailwayanlhighway)铺设有公路和铁路的桥。1.22跨线桥gradeseparatedbridge跨越铁路、公路或其他道路的桥。1.23正桥mainspans跨越河道主槽部分或深谷、人工设施主要部分的桥。1.24引桥approachspans连接路堤和正桥的桥。2梁、拱2.1主梁maingirder承受荷载并将荷载直接传给支座的梁。2.2简支梁simplesupportedgirder一端用固定支座支承,另一端用活动支座支承的梁。2.3连续梁continuousgirder连续跨越两个及以上桥孔的梁。2.4悬臂梁cantilevergirder梁体有悬臂伸出支点外的梁。2.5钢板梁plategirder用钢板制造的工字形截面钢梁。2TB1852-862.6结合梁compositegirder由钢筋混凝土桥面板与钢梁组成的整体受力的梁。2.7桁梁trusseqgirder由桁架构成的梁。2.8栓焊钢梁weldedandhigh-strength-boltedgirder杆件在工厂焊接,接点在工地用高强度螺栓连接的钢梁。2.9铆接钢梁rivetedgirder杆件和接点全部铆接的钢梁。2.10铆焊钢梁weldedandrivetedgirder杆件在工厂焊接,接点在工地铆接的钢梁。2.11全焊钢梁weldedgirder杆件和接点全部焊接的钢梁。2.12主桁架maintruss承受荷载并将荷载直接传给支座的平面桁架。2.13平弦桁梁parallelchordtruss上下弦杆平行的桁梁。2.14曲弦桁梁polygonalchordtruss上下弦杆不平行的桁梁。2.15半穿式桁梁ponytruss(half-throughtruss)无上平纵联的下承桁梁。2.16钢筋混凝土梁reinforcementconcretebeam梁内配有受力钢筋的混凝土梁。2.17预应力混凝土梁prestressedconcretebeam梁体被施加预应力的混凝土梁。2.18部分预应力混凝土梁partiallyprestessedconcretebeam在设计荷载作用下梁底允许出现拉应力或裂纹,梁内配有非预应力受力钢筋的预应力混凝土梁。2.19无碴无枕梁girder(beam)withoutballastandtie在梁顶上直接铺设钢轨的梁。2.20实腹拱spandrelfilledarch拱腹是实体的上承拱。2.21空腹拱open-spandrelarch拱腹不是实体的上承拱。2.22系杆拱tiedarch有水平系杆平衡拱圈两拱脚处水平力的拱。2.23双曲拱double-curvaturearch拱圈横截面由数个小拱组成的拱。3TB1852-863梁、拱构造部件3.1腹板webplate工形、T形、箱形截面结构或构件中,连接相对两翼缘的板。3.2翼缘板flangeplate工形、T形、箱形截面结构或构件中,位于腹板两外侧与之垂直的板。3.3肱板stiffeningplate下承板梁的横梁端部上翼缘处加劲主梁的钢板。3.4弦杆chordmember构成主桁架上下轮廓的杆件。3.5腹杆webmember主桁架中连接上下弦杆的杆件。...
