现喷硬泡聚氨酯VIP专享VIP免费

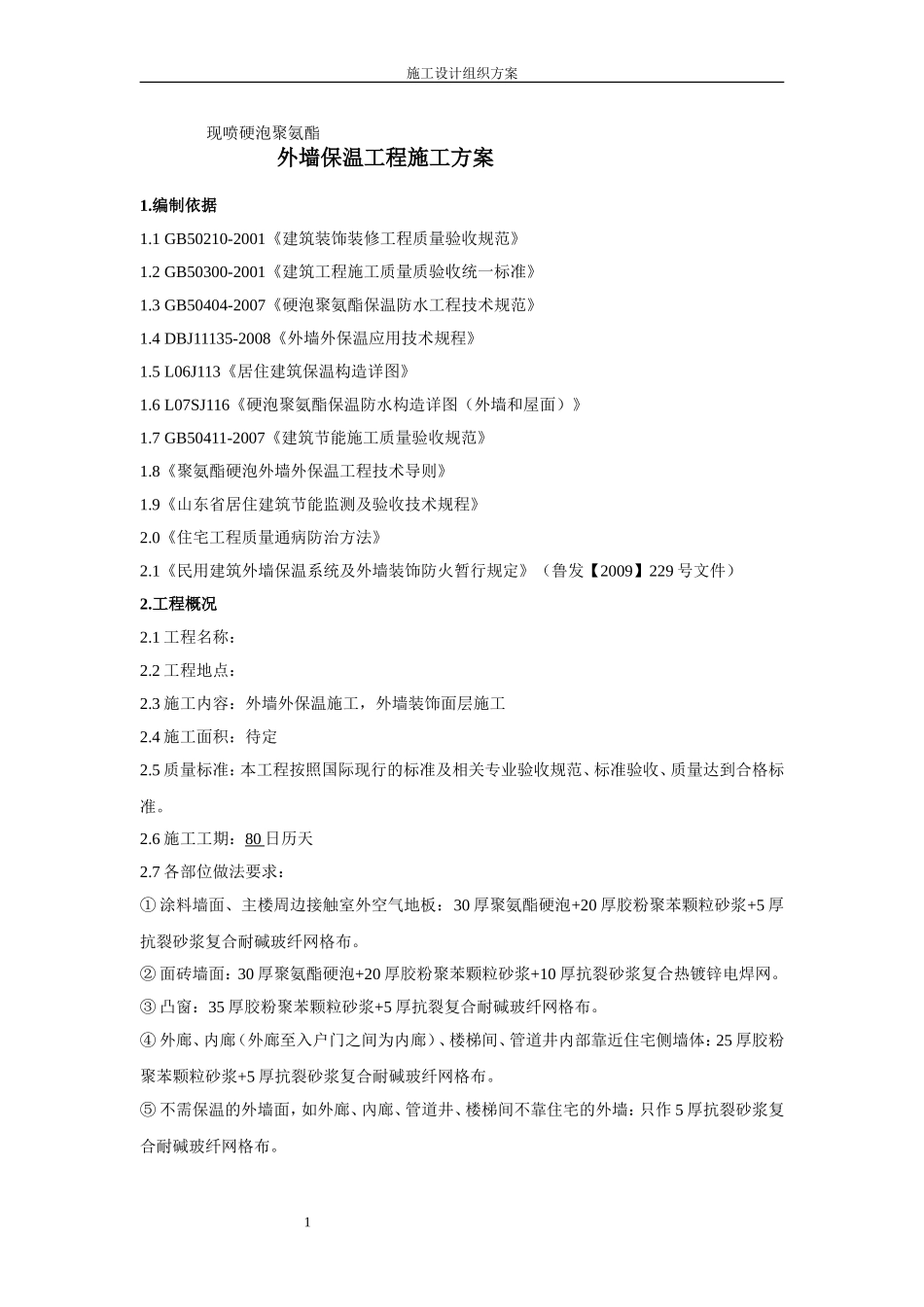

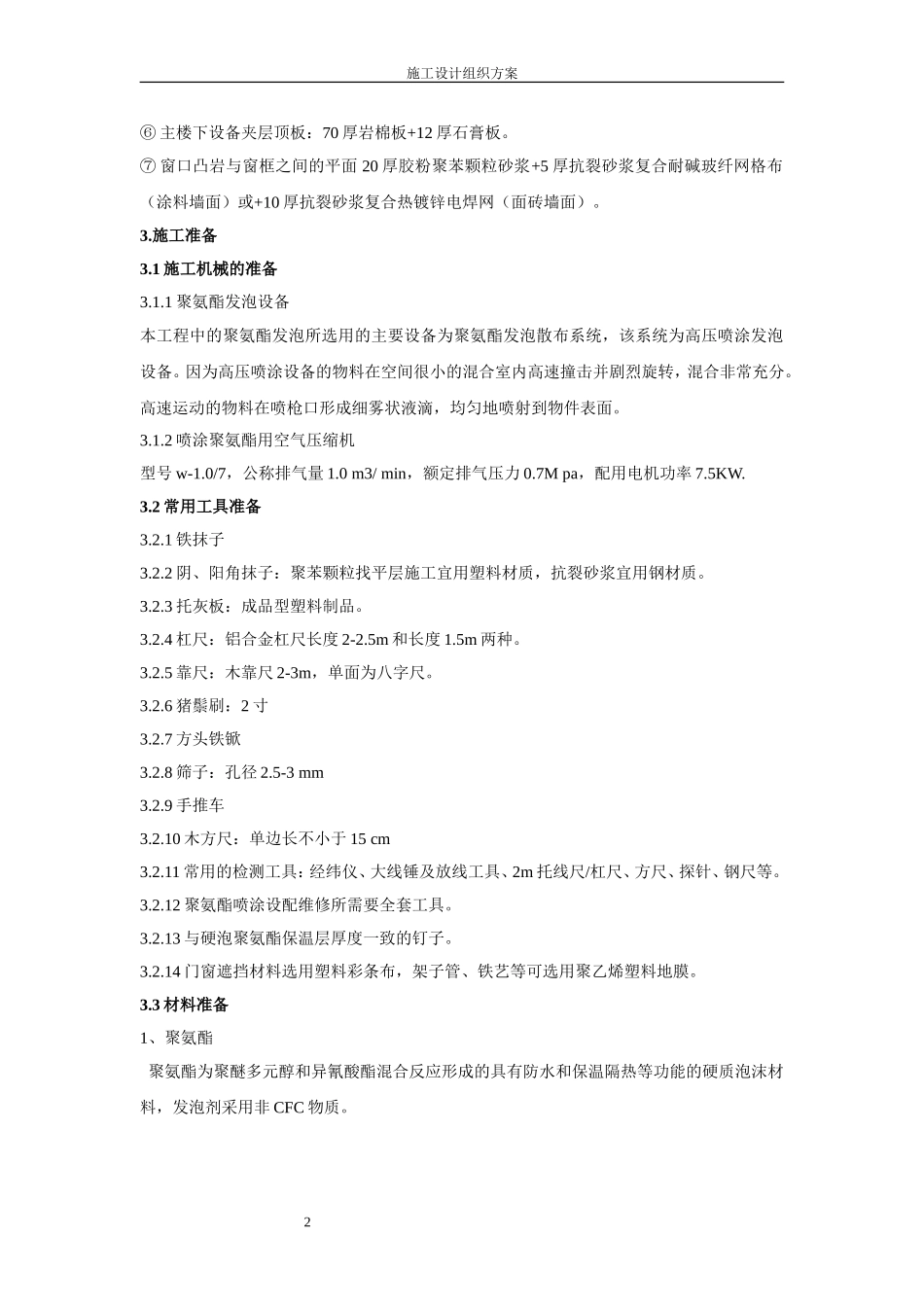

施工设计组织方案现喷硬泡聚氨酯外墙保温工程施工方案1.编制依据1.1GB50210-2001《建筑装饰装修工程质量验收规范》1.2GB50300-2001《建筑工程施工质量质验收统一标准》1.3GB50404-2007《硬泡聚氨酯保温防水工程技术规范》1.4DBJ11135-2008《外墙外保温应用技术规程》1.5L06J113《居住建筑保温构造详图》1.6L07SJ116《硬泡聚氨酯保温防水构造详图（外墙和屋面）》1.7GB50411-2007《建筑节能施工质量验收规范》1.8《聚氨酯硬泡外墙外保温工程技术导则》1.9《山东省居住建筑节能监测及验收技术规程》2.0《住宅工程质量通病防治方法》2.1《民用建筑外墙保温系统及外墙装饰防火暂行规定》（鲁发【2009】229号文件）2.工程概况2.1工程名称：2.2工程地点：2.3施工内容：外墙外保温施工，外墙装饰面层施工2.4施工面积：待定2.5质量标准：本工程按照国际现行的标准及相关专业验收规范、标准验收、质量达到合格标准。2.6施工工期：80日历天2.7各部位做法要求：①涂料墙面、主楼周边接触室外空气地板：30厚聚氨酯硬泡+20厚胶粉聚苯颗粒砂浆+5厚抗裂砂浆复合耐碱玻纤网格布。②面砖墙面：30厚聚氨酯硬泡+20厚胶粉聚苯颗粒砂浆+10厚抗裂砂浆复合热镀锌电焊网。③凸窗：35厚胶粉聚苯颗粒砂浆+5厚抗裂复合耐碱玻纤网格布。④外廊、内廊（外廊至入户门之间为内廊）、楼梯间、管道井内部靠近住宅侧墙体：25厚胶粉聚苯颗粒砂浆+5厚抗裂砂浆复合耐碱玻纤网格布。⑤不需保温的外墙面，如外廊、內廊、管道井、楼梯间不靠住宅的外墙：只作5厚抗裂砂浆复合耐碱玻纤网格布。1施工设计组织方案⑥主楼下设备夹层顶板：70厚岩棉板+12厚石膏板。⑦窗口凸岩与窗框之间的平面20厚胶粉聚苯颗粒砂浆+5厚抗裂砂浆复合耐碱玻纤网格布（涂料墙面）或+10厚抗裂砂浆复合热镀锌电焊网（面砖墙面）。3.施工准备3.1施工机械的准备3.1.1聚氨酯发泡设备本工程中的聚氨酯发泡所选用的主要设备为聚氨酯发泡散布系统，该系统为高压喷涂发泡设备。因为高压喷涂设备的物料在空间很小的混合室内高速撞击并剧烈旋转，混合非常充分。高速运动的物料在喷枪口形成细雾状液滴，均匀地喷射到物件表面。3.1.2喷涂聚氨酯用空气压缩机型号w-1.0/7，公称排气量1.0m3/min，额定排气压力0.7Mpa，配用电机功率7.5KW.3.2常用工具准备3.2.1铁抹子3.2.2阴、阳角抹子：聚苯颗粒找平层施工宜用塑料材质，抗裂砂浆宜用钢材质。3.2.3托灰板：成品型塑料制品。3.2.4杠尺：铝合金杠尺长度2-2.5m和长度1.5m两种。3.2.5靠尺：木靠尺2-3m，单面为八字尺。3.2.6猪鬃刷：2寸3.2.7方头铁锨3.2.8筛子：孔径2.5-3mm3.2.9手推车3.2.10木方尺：单边长不小于15cm3.2.11常用的检测工具：经纬仪、大线锤及放线工具、2m托线尺/杠尺、方尺、探针、钢尺等。3.2.12聚氨酯喷涂设配维修所需要全套工具。3.2.13与硬泡聚氨酯保温层厚度一致的钉子。3.2.14门窗遮挡材料选用塑料彩条布，架子管、铁艺等可选用聚乙烯塑料地膜。3.3材料准备1、聚氨酯聚氨酯为聚醚多元醇和异氰酸酯混合反应形成的具有防水和保温隔热等功能的硬质泡沫材料，发泡剂采用非CFC物质。2施工设计组织方案执行标准：序号项目指标要求测试方法喷涂法≥35表观密度，kg/按国家标准规范执行导热系数（23±2℃），W/（m·K）≤0.024拉伸粘结强度，kPa≥150Ω拉伸强度，kPa≥200断裂延伸率，%≥7吸水率，%≤4尺寸稳定性（48h），%80℃≤2.0-30℃≤1.0阻燃性能平均燃烧时间，s≤70平均燃烧范围，mm≤40烟密度等级（SDR）≤75按国家标准规范执行注：（1）是指与水泥基材料之间的拉伸粘结强度。（2）拉伸方向为平行于喷涂基层表面（即拉伸受力面为垂直于喷涂基层表面）。2、抗裂砂浆抹面胶浆性能指标序号项目指标要求测试方法序号项目指标要求测试方法1可操作时间，h1.5~4.0抗折强3施工设计组织方案JG149，JG/T30493度，MPa≥7.5GB/T176712拉伸粘结强度（与聚氨酯硬泡保温板），kPa原强度≥150，且破坏界面在聚氨酯硬泡上耐水性≥100，且破坏界面在聚氨酯硬泡上4压折比≤3.0JG149，GB/T17671耐冻融性能≥100，且破坏界面在聚氨酯硬泡上耐碱玻璃纤维网格布性能指标序号项目指标要求测试方法序号项目指标要求测试方法1单...
