太阳能热水系统集中形式VIP专享VIP免费

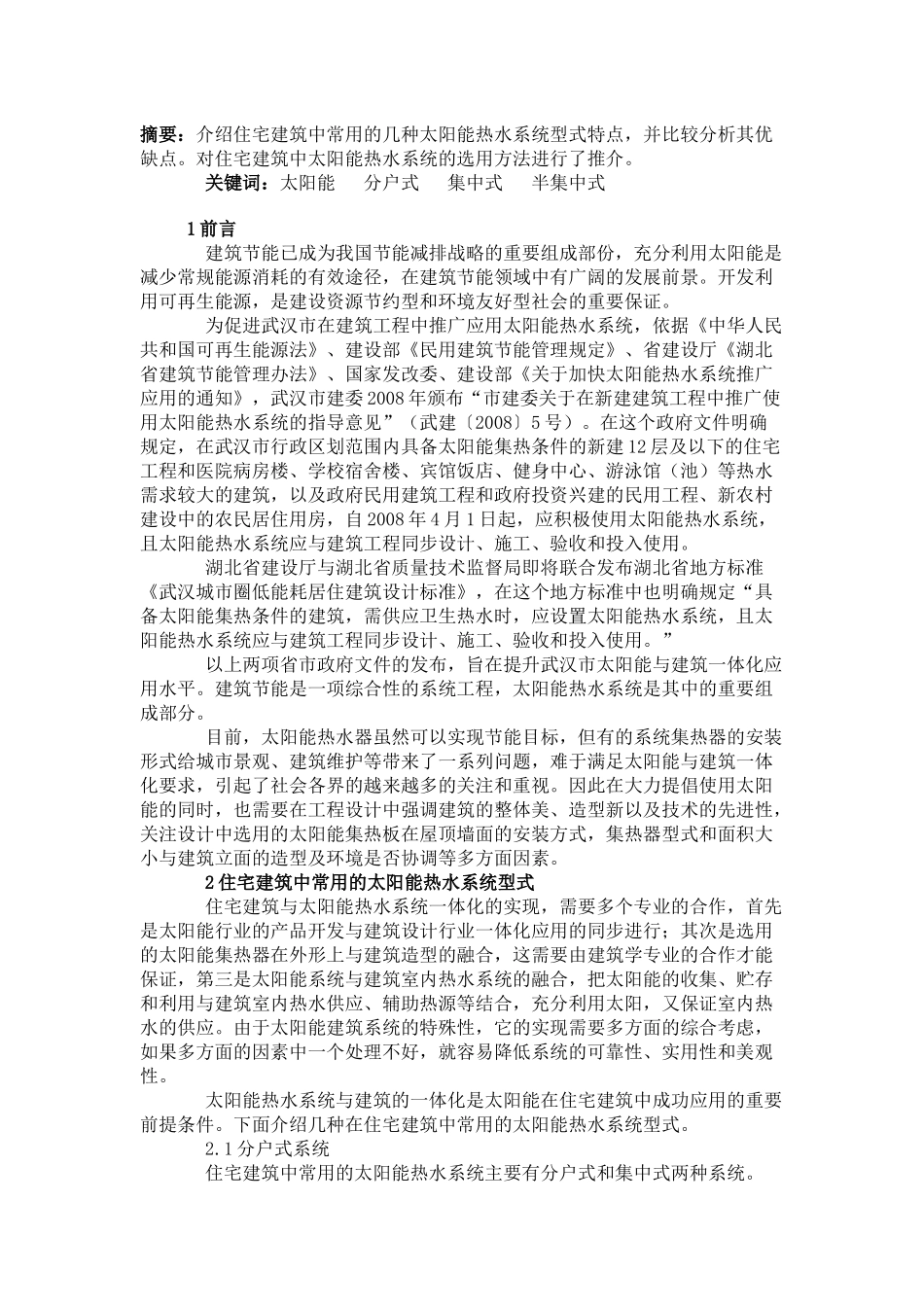

摘要：介绍住宅建筑中常用的几种太阳能热水系统型式特点，并比较分析其优缺点。对住宅建筑中太阳能热水系统的选用方法进行了推介。关键词：太阳能分户式集中式半集中式1前言建筑节能已成为我国节能减排战略的重要组成部份，充分利用太阳能是减少常规能源消耗的有效途径，在建筑节能领域中有广阔的发展前景。开发利用可再生能源，是建设资源节约型和环境友好型社会的重要保证。为促进武汉市在建筑工程中推广应用太阳能热水系统，依据《中华人民共和国可再生能源法》、建设部《民用建筑节能管理规定》、省建设厅《湖北省建筑节能管理办法》、国家发改委、建设部《关于加快太阳能热水系统推广应用的通知》，武汉市建委2008年颁布“市建委关于在新建建筑工程中推广使用太阳能热水系统的指导意见”（武建〔2008〕5号）。在这个政府文件明确规定，在武汉市行政区划范围内具备太阳能集热条件的新建12层及以下的住宅工程和医院病房楼、学校宿舍楼、宾馆饭店、健身中心、游泳馆（池）等热水需求较大的建筑，以及政府民用建筑工程和政府投资兴建的民用工程、新农村建设中的农民居住用房，自2008年4月1日起，应积极使用太阳能热水系统，且太阳能热水系统应与建筑工程同步设计、施工、验收和投入使用。湖北省建设厅与湖北省质量技术监督局即将联合发布湖北省地方标准《武汉城市圈低能耗居住建筑设计标准》，在这个地方标准中也明确规定“具备太阳能集热条件的建筑，需供应卫生热水时，应设置太阳能热水系统，且太阳能热水系统应与建筑工程同步设计、施工、验收和投入使用。”以上两项省市政府文件的发布，旨在提升武汉市太阳能与建筑一体化应用水平。建筑节能是一项综合性的系统工程，太阳能热水系统是其中的重要组成部分。目前，太阳能热水器虽然可以实现节能目标，但有的系统集热器的安装形式给城市景观、建筑维护等带来了一系列问题，难于满足太阳能与建筑一体化要求，引起了社会各界的越来越多的关注和重视。因此在大力提倡使用太阳能的同时，也需要在工程设计中强调建筑的整体美、造型新以及技术的先进性，关注设计中选用的太阳能集热板在屋顶墙面的安装方式，集热器型式和面积大小与建筑立面的造型及环境是否协调等多方面因素。2住宅建筑中常用的太阳能热水系统型式住宅建筑与太阳能热水系统一体化的实现，需要多个专业的合作，首先是太阳能行业的产品开发与建筑设计行业一体化应用的同步进行；其次是选用的太阳能集热器在外形上与建筑造型的融合，这需要由建筑学专业的合作才能保证，第三是太阳能系统与建筑室内热水系统的融合，把太阳能的收集、贮存和利用与建筑室内热水供应、辅助热源等结合，充分利用太阳，又保证室内热水的供应。由于太阳能建筑系统的特殊性，它的实现需要多方面的综合考虑，如果多方面的因素中一个处理不好，就容易降低系统的可靠性、实用性和美观性。太阳能热水系统与建筑的一体化是太阳能在住宅建筑中成功应用的重要前提条件。下面介绍几种在住宅建筑中常用的太阳能热水系统型式。2.1分户式系统住宅建筑中常用的太阳能热水系统主要有分户式和集中式两种系统。分户式系统是最常见的系统形式，各家各户自成独立的系统，没有各户之间的流量分配问题，以及复杂的控制问题，安全隐患也比较好解决。但由于各户之间使用的不平衡，不能够充分利用太阳能集热设施，利用率不高，从而造价相对较高。分户式系统又有分体式和整体式两种形式，如图1和图2所示。2.2集中式系统集中式的太阳能热水系统是指集中集热和集中供热，集中集热系统太阳能利用效率高，热水资源实现共享。常见的集中太阳能热水系统原理如图3所示。系统通过集热器集中集热，将热水放于储水箱中，水温达到设定温度时，热水进入恒温水箱储存供用户使用，没有达到要求时启用辅助加热设施加热后进入恒温水箱，系统可根据要求实现24小时供水或定时供水。集中式太阳能热水系统集成化程度高，管路简单，初期投资较少。但由于系统集中运行，一旦某点出现故障，维修服务不及时，则将影响一大片用户，使许多用户热水供应不能得到保证。且在管路系统设计不当时，会出现支管较长，使用时需先放出较多冷水，浪费水资源。2....
