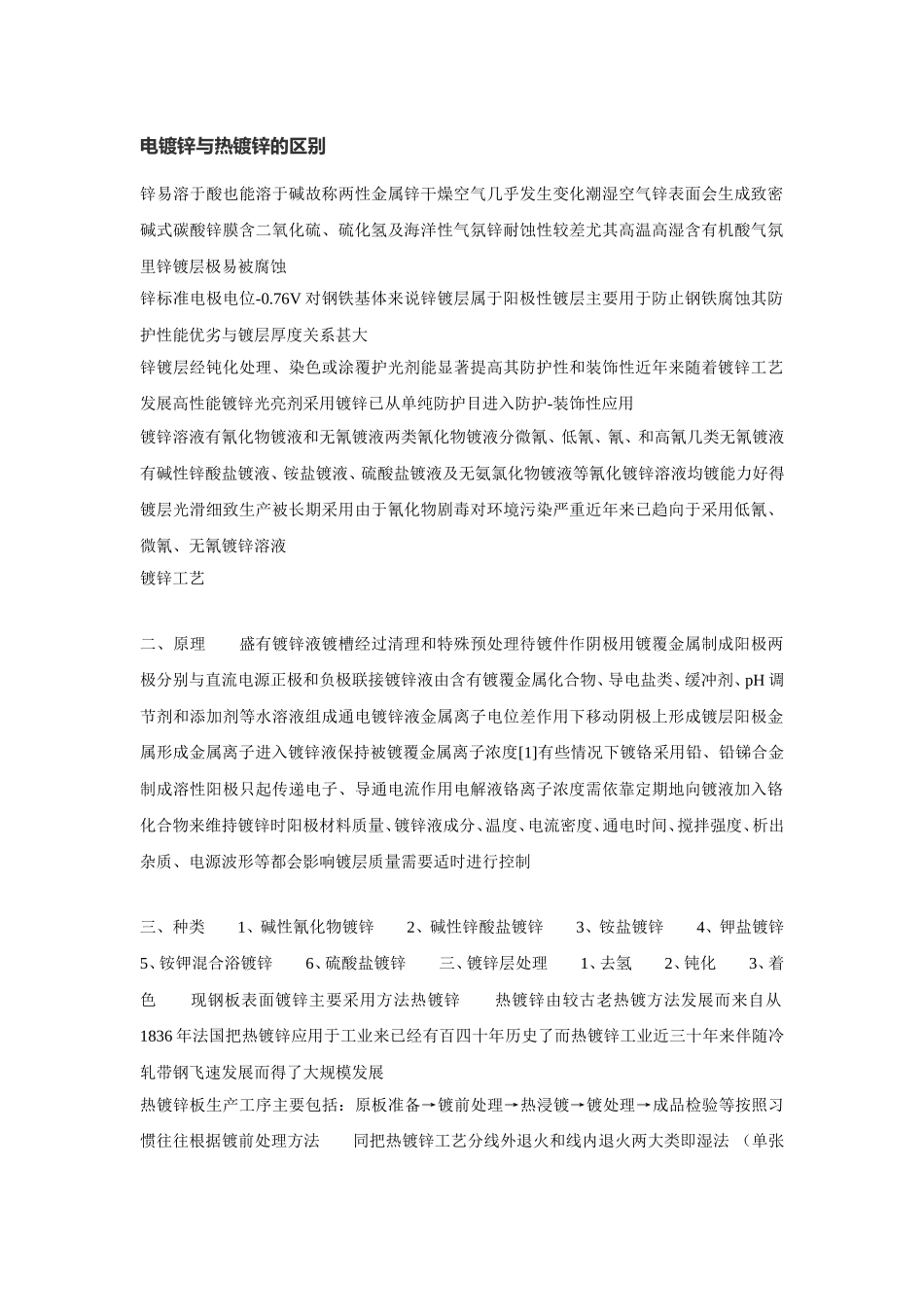

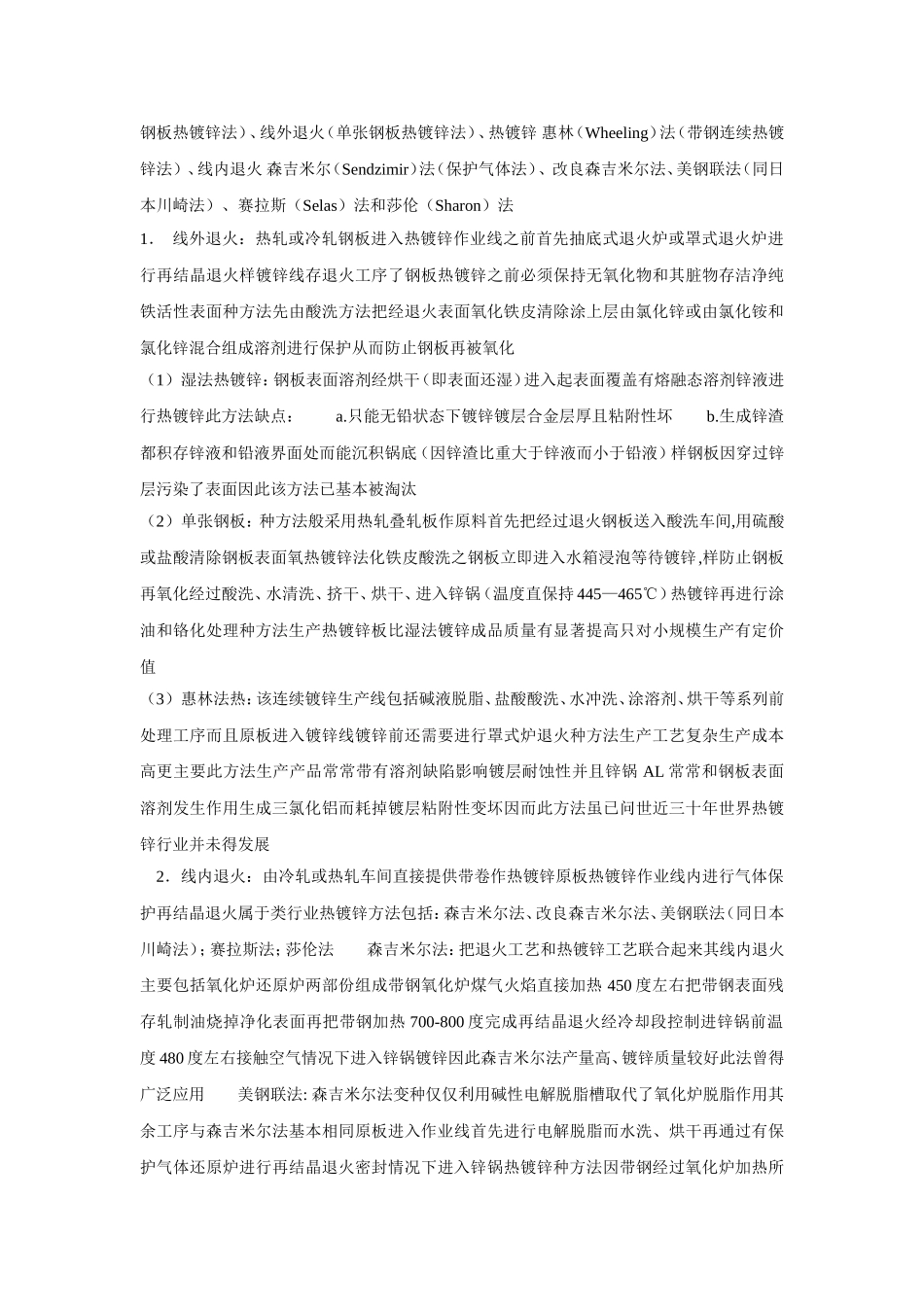

电镀锌与热镀锌的区别锌易溶于酸也能溶于碱故称两性金属锌干燥空气几乎发生变化潮湿空气锌表面会生成致密碱式碳酸锌膜含二氧化硫、硫化氢及海洋性气氛锌耐蚀性较差尤其高温高湿含有机酸气氛里锌镀层极易被腐蚀锌标准电极电位-0.76V对钢铁基体来说锌镀层属于阳极性镀层主要用于防止钢铁腐蚀其防护性能优劣与镀层厚度关系甚大锌镀层经钝化处理、染色或涂覆护光剂能显著提高其防护性和装饰性近年来随着镀锌工艺发展高性能镀锌光亮剂采用镀锌已从单纯防护目进入防护-装饰性应用镀锌溶液有氰化物镀液和无氰镀液两类氰化物镀液分微氰、低氰、氰、和高氰几类无氰镀液有碱性锌酸盐镀液、铵盐镀液、硫酸盐镀液及无氨氯化物镀液等氰化镀锌溶液均镀能力好得镀层光滑细致生产被长期采用由于氰化物剧毒对环境污染严重近年来已趋向于采用低氰、微氰、无氰镀锌溶液镀锌工艺二、原理盛有镀锌液镀槽经过清理和特殊预处理待镀件作阴极用镀覆金属制成阳极两极分别与直流电源正极和负极联接镀锌液由含有镀覆金属化合物、导电盐类、缓冲剂、pH调节剂和添加剂等水溶液组成通电镀锌液金属离子电位差作用下移动阴极上形成镀层阳极金属形成金属离子进入镀锌液保持被镀覆金属离子浓度[1]有些情况下镀铬采用铅、铅锑合金制成溶性阳极只起传递电子、导通电流作用电解液铬离子浓度需依靠定期地向镀液加入铬化合物来维持镀锌时阳极材料质量、镀锌液成分、温度、电流密度、通电时间、搅拌强度、析出杂质、电源波形等都会影响镀层质量需要适时进行控制三、种类1、碱性氰化物镀锌2、碱性锌酸盐镀锌3、铵盐镀锌4、钾盐镀锌5、铵钾混合浴镀锌6、硫酸盐镀锌三、镀锌层处理1、去氢2、钝化3、着色现钢板表面镀锌主要采用方法热镀锌热镀锌由较古老热镀方法发展而来自从1836年法国把热镀锌应用于工业来已经有百四十年历史了而热镀锌工业近三十年来伴随冷轧带钢飞速发展而得了大规模发展热镀锌板生产工序主要包括：原板准备→镀前处理→热浸镀→镀处理→成品检验等按照习惯往往根据镀前处理方法同把热镀锌工艺分线外退火和线内退火两大类即湿法（单张钢板热镀锌法）、线外退火（单张钢板热镀锌法）、热镀锌惠林（Wheeling）法（带钢连续热镀锌法）、线内退火森吉米尔（Sendzimir）法（保护气体法）、改良森吉米尔法、美钢联法（同日本川崎法）、赛拉斯（Selas）法和莎伦（Sharon）法1．线外退火：热轧或冷轧钢板进入热镀锌作业线之前首先抽底式退火炉或罩式退火炉进行再结晶退火样镀锌线存退火工序了钢板热镀锌之前必须保持无氧化物和其脏物存洁净纯铁活性表面种方法先由酸洗方法把经退火表面氧化铁皮清除涂上层由氯化锌或由氯化铵和氯化锌混合组成溶剂进行保护从而防止钢板再被氧化（1）湿法热镀锌：钢板表面溶剂经烘干（即表面还湿）进入起表面覆盖有熔融态溶剂锌液进行热镀锌此方法缺点：a.只能无铅状态下镀锌镀层合金层厚且粘附性坏b.生成锌渣都积存锌液和铅液界面处而能沉积锅底（因锌渣比重大于锌液而小于铅液）样钢板因穿过锌层污染了表面因此该方法已基本被淘汰（2）单张钢板：种方法般采用热轧叠轧板作原料首先把经过退火钢板送入酸洗车间,用硫酸或盐酸清除钢板表面氧热镀锌法化铁皮酸洗之钢板立即进入水箱浸泡等待镀锌,样防止钢板再氧化经过酸洗、水清洗、挤干、烘干、进入锌锅（温度直保持445—465℃）热镀锌再进行涂油和铬化处理种方法生产热镀锌板比湿法镀锌成品质量有显著提高只对小规模生产有定价值（3）惠林法热：该连续镀锌生产线包括碱液脱脂、盐酸酸洗、水冲洗、涂溶剂、烘干等系列前处理工序而且原板进入镀锌线镀锌前还需要进行罩式炉退火种方法生产工艺复杂生产成本高更主要此方法生产产品常常带有溶剂缺陷影响镀层耐蚀性并且锌锅AL常常和钢板表面溶剂发生作用生成三氯化铝而耗掉镀层粘附性变坏因而此方法虽已问世近三十年世界热镀锌行业并未得发展2．线内退火：由冷轧或热轧车间直接提供带卷作热镀锌原板热镀锌作业线内进行气体保护再结晶退火属于类行业热镀锌方法包括：森吉米尔法、改良森吉米尔法、美钢联法（同日本川崎法）；赛拉斯法；莎伦法森吉米尔法：把退火工艺和热镀锌工艺联合起来其线内退火...
