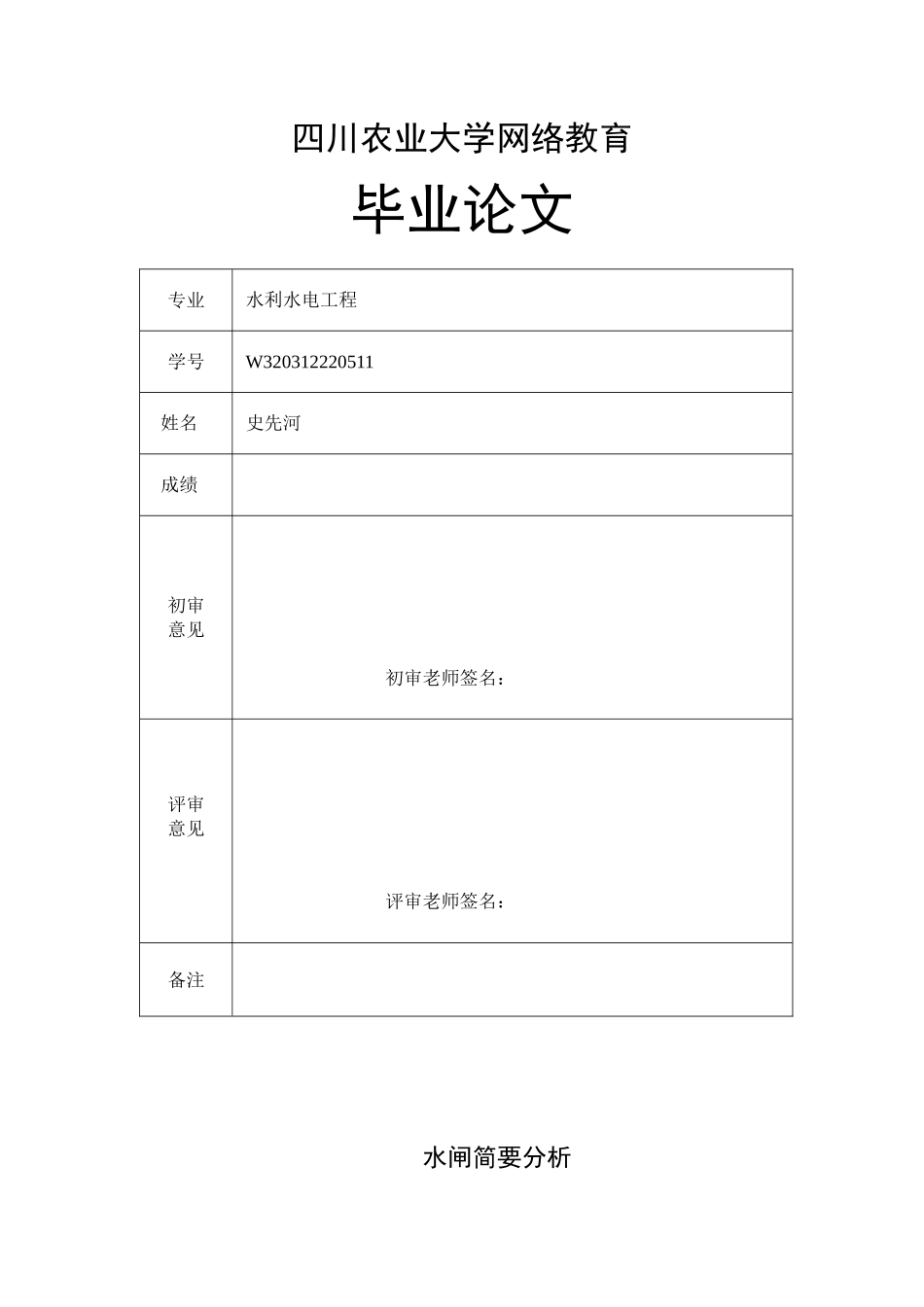

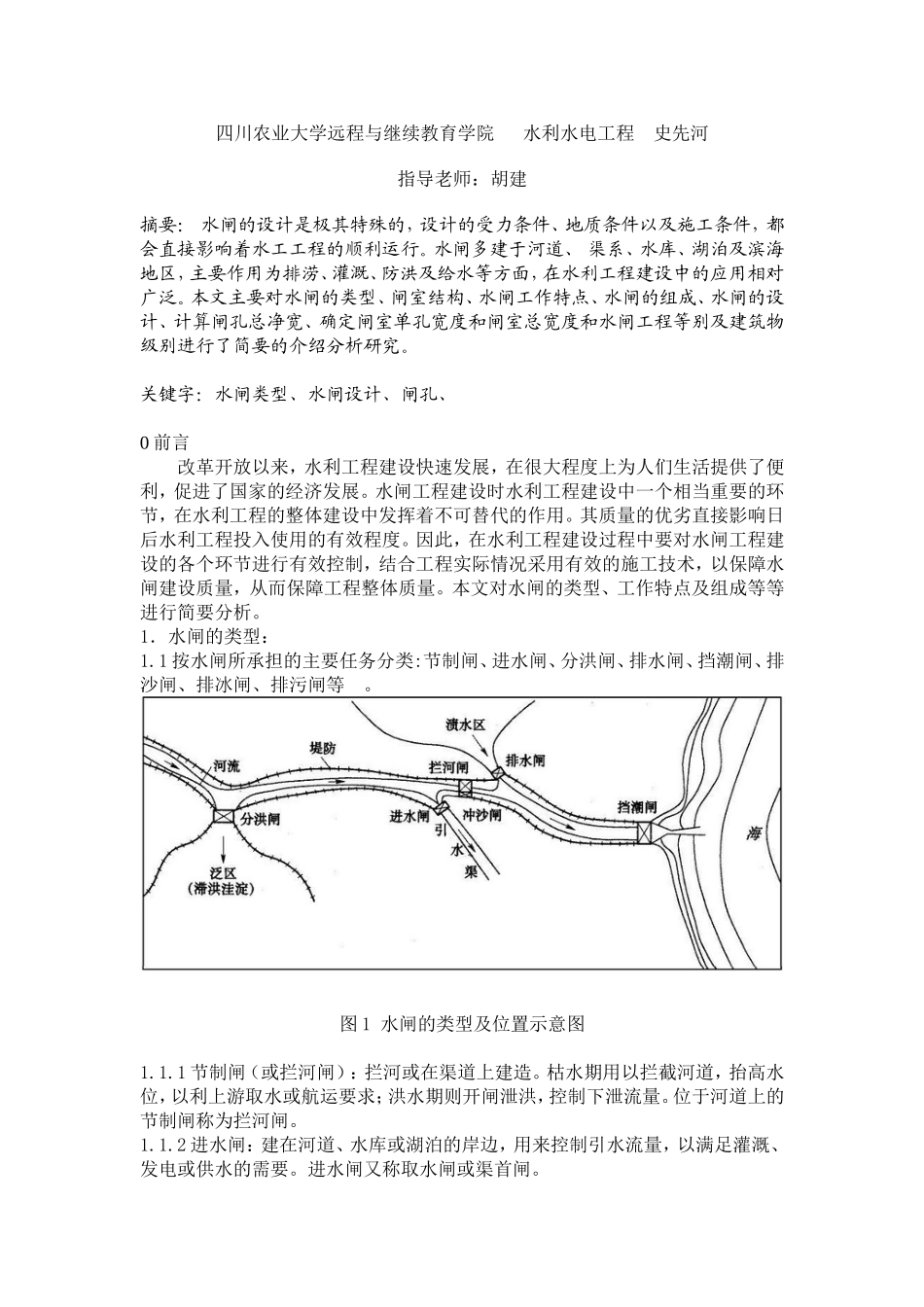

四川农业大学网络教育毕业论文专业水利水电工程学号W320312220511姓名史先河成绩初审意见初审老师签名：评审意见评审老师签名：备注水闸简要分析四川农业大学远程与继续教育学院水利水电工程史先河指导老师：胡建摘要：水闸的设计是极其特殊的，设计的受力条件、地质条件以及施工条件，都会直接影响着水工工程的顺利运行。水闸多建于河道、渠系、水库、湖泊及滨海地区，主要作用为排涝、灌溉、防洪及给水等方面，在水利工程建设中的应用相对广泛。本文主要对水闸的类型、闸室结构、水闸工作特点、水闸的组成、水闸的设计、计算闸孔总净宽、确定闸室单孔宽度和闸室总宽度和水闸工程等别及建筑物级别进行了简要的介绍分析研究。关键字：水闸类型、水闸设计、闸孔、0前言改革开放以来，水利工程建设快速发展，在很大程度上为人们生活提供了便利，促进了国家的经济发展。水闸工程建设时水利工程建设中一个相当重要的环节，在水利工程的整体建设中发挥着不可替代的作用。其质量的优劣直接影响日后水利工程投入使用的有效程度。因此，在水利工程建设过程中要对水闸工程建设的各个环节进行有效控制，结合工程实际情况采用有效的施工技术，以保障水闸建设质量，从而保障工程整体质量。本文对水闸的类型、工作特点及组成等等进行简要分析。1．水闸的类型：1.1按水闸所承担的主要任务分类:节制闸、进水闸、分洪闸、排水闸、挡潮闸、排沙闸、排冰闸、排污闸等。图1水闸的类型及位置示意图1.1.1节制闸（或拦河闸）：拦河或在渠道上建造。枯水期用以拦截河道，抬高水位，以利上游取水或航运要求；洪水期则开闸泄洪，控制下泄流量。位于河道上的节制闸称为拦河闸。1.1.2进水闸：建在河道、水库或湖泊的岸边，用来控制引水流量，以满足灌溉、发电或供水的需要。进水闸又称取水闸或渠首闸。1.1.3分洪闸：常建于河道的一侧，用来将超过下游河道安全泄量的洪水泄入预定的湖泊、洼地，及时削减洪峰，保证下游河道的安全。1.1.4排水闸：常建于江河沿岸，外河水位上涨时关闸以防外水倒灌，外河水位下降时开闸排水，排除两岸低洼地区的涝渍。该闸具有双向挡水，有时双向过流的特点。1.1.5挡潮闸：建在入海河口附近，涨潮时关闸不使海水沿河上溯，退潮时开闸泄水。挡潮闸具有双向挡水的特点。1.1.6排沙闸、排冰闸、排污闸：为排除泥沙、冰块、漂浮物等而设置的。1.2按闸室结构形式分类:按闸室的结构形式，可分为：开敞式、胸墙式和涵洞式。1.2.1开敞式水闸：闸室上面不填土封闭的水闸。一般有泄洪、排水、过木或排漂浮物等要求时，多采用不带胸墙的开敞式水闸，多用于拦河闸、排冰闸等；当上游水位变幅大，而下泄流量又有限制时，为避免闸门过高，常采用带胸墙的开敞式水闸，如节制闸、分洪闸、进水闸、排水闸、挡潮闸多用这种形式。1.2.2胸墙式水闸和涵洞式水闸，适用于闸上水位变幅较大或挡水位高于闸孔设计水位，即闸的孔径按低水位通过设计流量进行设计的情况。胸墙式的闸室结构与开敞式基本相同，为了减少闸门和工作桥的高度或为控制下泄单宽流量而设胸墙代替部分闸门挡水，挡潮闸、进水闸、泄水闸常用这种形式。如中国葛洲坝泄水闸采用12m×12m活动平板门胸墙，其下为12m×12m弧形工作门，以适应必要时宣泄大流量的需要。1.2.3涵洞式水闸：闸（洞）身上面填土封闭的水闸，又称封闭式水闸。涵洞式水闸常用于穿堤引水或排水的水闸。闸室结构为封闭的涵洞，在进口或出口设闸门，洞顶填土与闸两侧堤顶平接即可作为路基而不需另设交通桥，排水闸多用这种形式。洞内水流可以是有压的或者是无压的。2．水闸的工作特点：2.1稳定方面：关门挡水时，水闸上、下游较大的水头差造成较大的水平推力，使水闸有可能沿基面产生向下游的滑动，为此，水闸必须具有足够的重力，以维持自身的稳定。2.2防渗方面：由于上下游水位差的作用，水将通过地基和两岸向下游渗流。渗流会引起水量损失，同时地基土在渗流作用下，容易产生渗透变形。严重时闸基和两岸的土壤会被淘空，危及水闸安全。渗流对闸室和两岸联接建筑物的稳定不利因此，应妥善进行防渗设计。2.3消能防冲方面：水闸开闸泄水时，在上、下游水位差的作用下，过闸...
