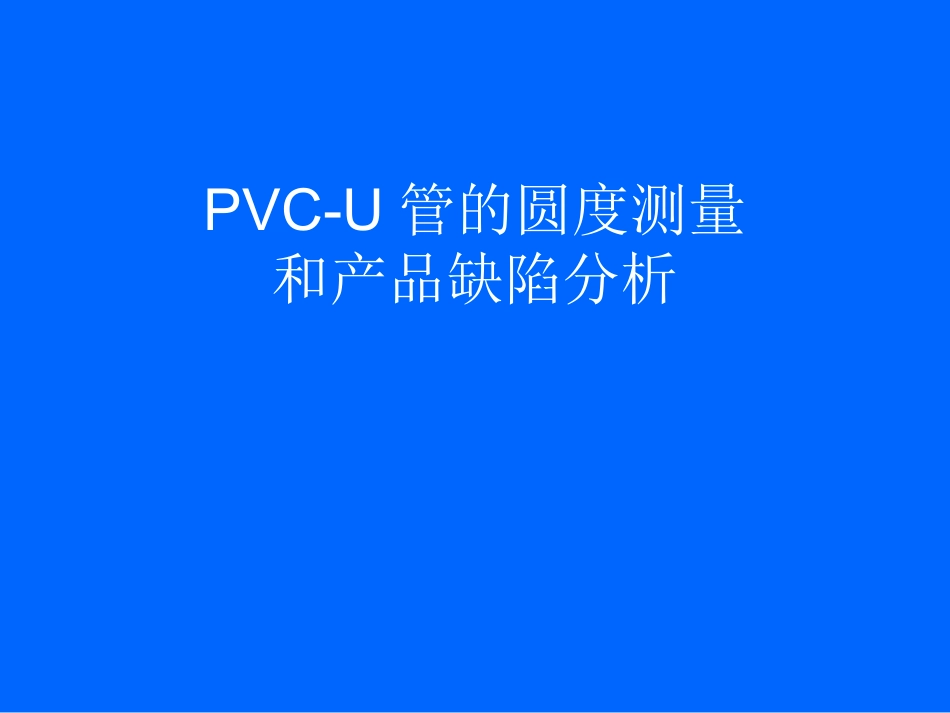

圆度测量~直径测量演示30130414VIP免费

圆度测量~直径测量演示30130414_第1页
1/14
圆度测量~直径测量演示30130414_第2页
2/14
圆度测量~直径测量演示30130414_第3页
3/14

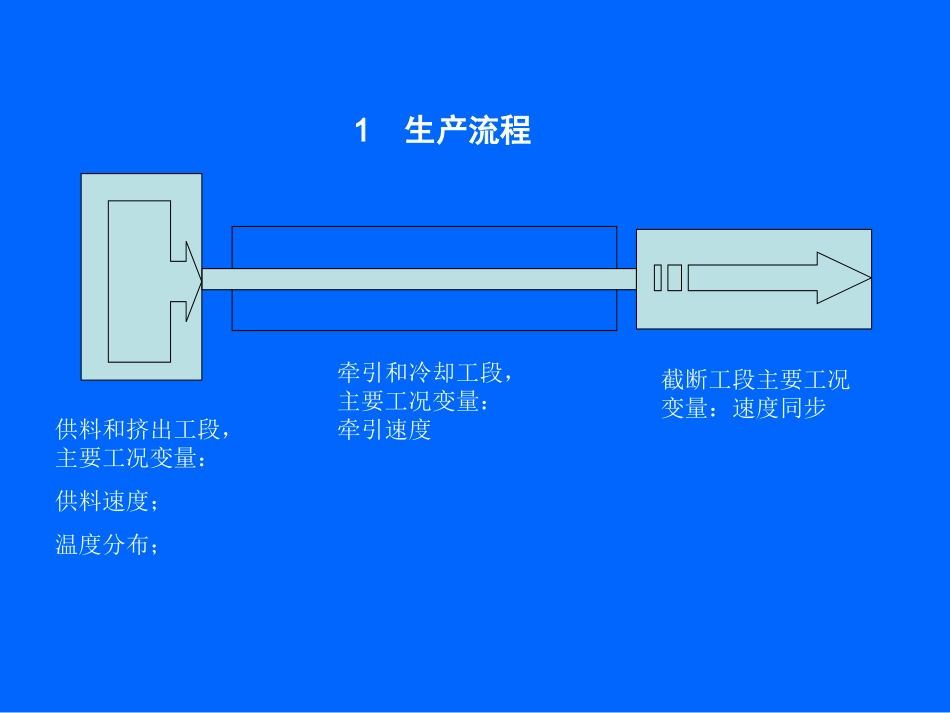

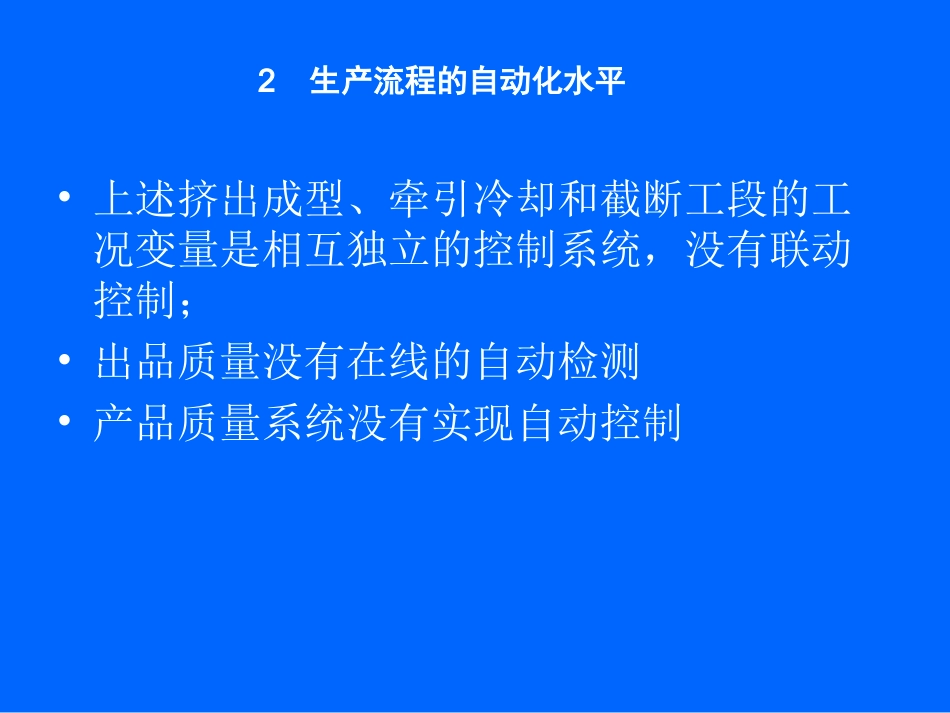

PVC-U管的圆度测量和产品缺陷分析供料和挤出工段,主要工况变量:供料速度;温度分布;牵引和冷却工段,主要工况变量:牵引速度截断工段主要工况变量:速度同步1生产流程•上述挤出成型、牵引冷却和截断工段的工况变量是相互独立的控制系统,没有联动控制;•出品质量没有在线的自动检测•产品质量系统没有实现自动控制2生产流程的自动化水平1.供料速度的变化,导致与牵引速度的不匹配,使得直径不合格;2.温度控制异常;牵引速度变化引起直径不合格速度同步不良,引起直径不合格3产品缺陷的可能原因4缺陷原因的确切分析计算机辅助分析产品质量自动检测挤出机数据流牵引冷却段数据流截断同步数据流5产品质量自动控制计算机生产过程控制产品质量自动检测挤出机数据流牵引冷却段数据流截断同步数据流6产品质量自动检测-----直径和圆度圆度及其公差:圆度:是指工件的横截面接近理论圆的程度。圆度是限制实际圆对理想圆变动量的一项指标,其公差带是以公差值t为半径差的两同心圆之间的区域。两点法:常用千分尺、比较仪等测量,以被测圆某一截面上各直径间最大差值之半作为此截面的圆度误差。2})min({})max({iidd7两点法测量圆度di8两点法测量圆度的实施导致在某一界面上的直径最大/最小搜索直径最大最小搜索在线难以实现自动测量!9.椭圆假设:•如果不圆,则是椭圆或者类似椭圆•由于生产过程的应力作用,椭圆的长轴和短轴的空间位置具有规律性•经过相关性分析,应该能够确定上述规律性10.基于椭圆假设的直径/圆度测量最大直径最小直径,在长轴和短轴发生的方向上设置直径检测仪,11.对线直径测量仪的要求•测量范围:可调/可定制•绝对测量精度:0.1mm•无损检测•安装/拆除方便(不停机)•有现场显示和数据远传接口•当直径/圆度出现不合格时有声光提示!•适合作为联动控制的测量装置12某型号光学圆度检测仪简介•外形图片•性能

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

圆度测量~直径测量演示30130414
