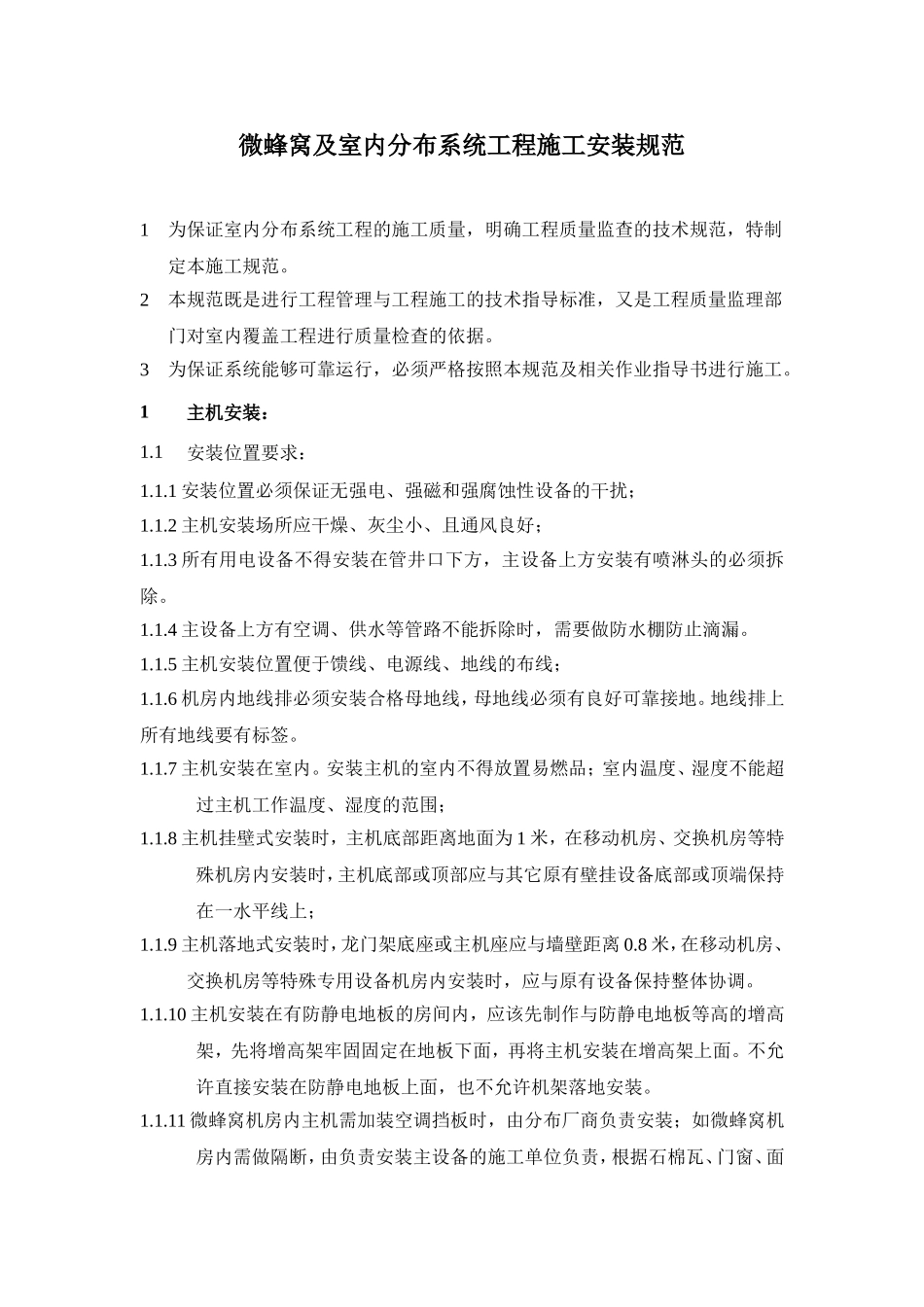

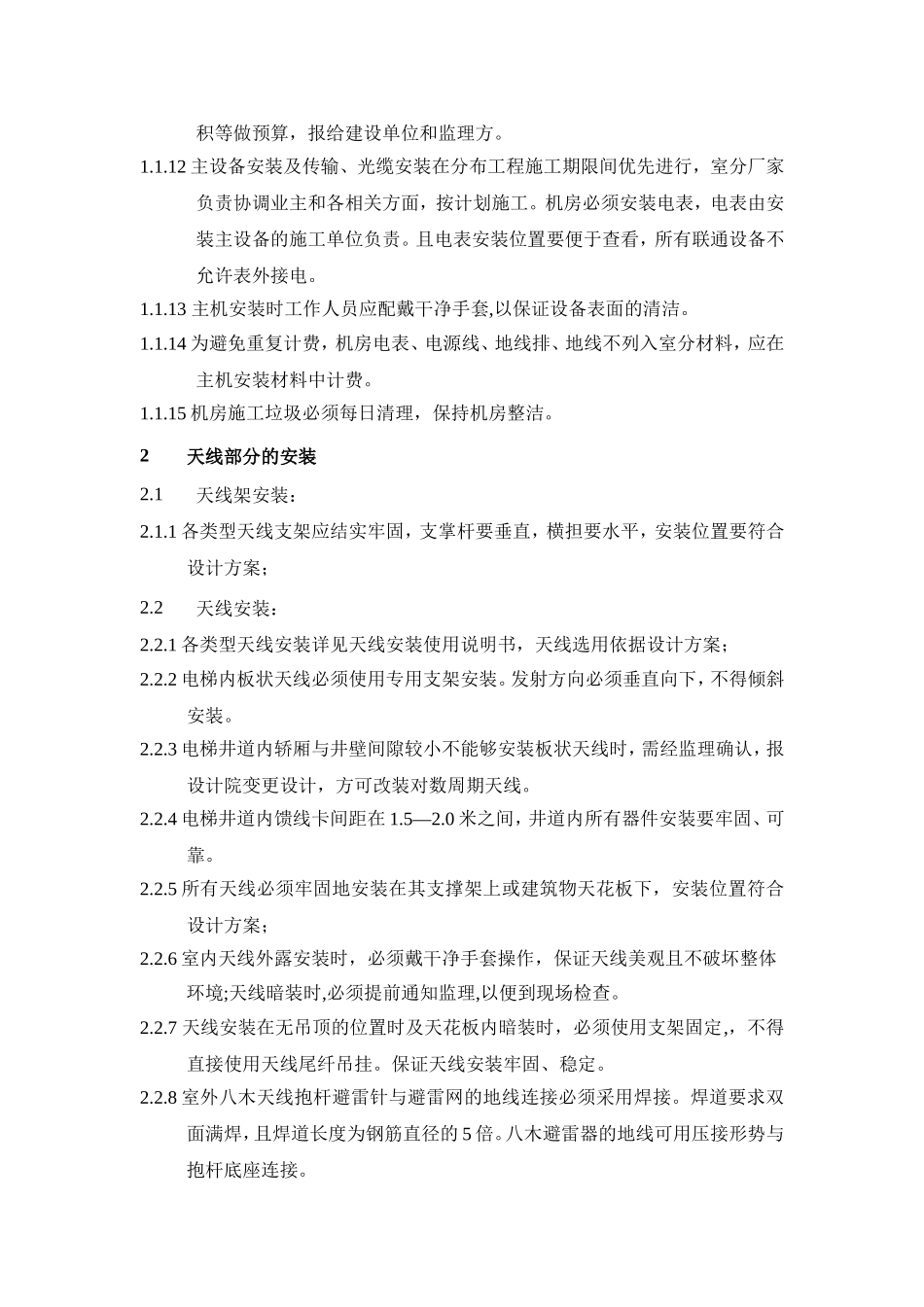

微蜂窝及室内分布系统工程施工安装规范1为保证室内分布系统工程的施工质量，明确工程质量监查的技术规范，特制定本施工规范。2本规范既是进行工程管理与工程施工的技术指导标准，又是工程质量监理部门对室内覆盖工程进行质量检查的依据。3为保证系统能够可靠运行，必须严格按照本规范及相关作业指导书进行施工。1主机安装：1.1安装位置要求：1.1.1安装位置必须保证无强电、强磁和强腐蚀性设备的干扰；1.1.2主机安装场所应干燥、灰尘小、且通风良好；1.1.3所有用电设备不得安装在管井口下方，主设备上方安装有喷淋头的必须拆除。1.1.4主设备上方有空调、供水等管路不能拆除时，需要做防水棚防止滴漏。1.1.5主机安装位置便于馈线、电源线、地线的布线；1.1.6机房内地线排必须安装合格母地线，母地线必须有良好可靠接地。地线排上所有地线要有标签。1.1.7主机安装在室内。安装主机的室内不得放置易燃品；室内温度、湿度不能超过主机工作温度、湿度的范围；1.1.8主机挂壁式安装时，主机底部距离地面为1米，在移动机房、交换机房等特殊机房内安装时，主机底部或顶部应与其它原有壁挂设备底部或顶端保持在一水平线上；1.1.9主机落地式安装时，龙门架底座或主机座应与墙壁距离0.8米，在移动机房、交换机房等特殊专用设备机房内安装时，应与原有设备保持整体协调。1.1.10主机安装在有防静电地板的房间内，应该先制作与防静电地板等高的增高架，先将增高架牢固固定在地板下面，再将主机安装在增高架上面。不允许直接安装在防静电地板上面，也不允许机架落地安装。1.1.11微蜂窝机房内主机需加装空调挡板时，由分布厂商负责安装；如微蜂窝机房内需做隔断，由负责安装主设备的施工单位负责，根据石棉瓦、门窗、面积等做预算，报给建设单位和监理方。1.1.12主设备安装及传输、光缆安装在分布工程施工期限间优先进行，室分厂家负责协调业主和各相关方面，按计划施工。机房必须安装电表，电表由安装主设备的施工单位负责。且电表安装位置要便于查看，所有联通设备不允许表外接电。1.1.13主机安装时工作人员应配戴干净手套,以保证设备表面的清洁。1.1.14为避免重复计费，机房电表、电源线、地线排、地线不列入室分材料，应在主机安装材料中计费。1.1.15机房施工垃圾必须每日清理，保持机房整洁。2天线部分的安装2.1天线架安装：2.1.1各类型天线支架应结实牢固，支掌杆要垂直，横担要水平，安装位置要符合设计方案；2.2天线安装：2.2.1各类型天线安装详见天线安装使用说明书，天线选用依据设计方案；2.2.2电梯内板状天线必须使用专用支架安装。发射方向必须垂直向下，不得倾斜安装。2.2.3电梯井道内轿厢与井壁间隙较小不能够安装板状天线时，需经监理确认，报设计院变更设计，方可改装对数周期天线。2.2.4电梯井道内馈线卡间距在1.5—2.0米之间，井道内所有器件安装要牢固、可靠。2.2.5所有天线必须牢固地安装在其支撑架上或建筑物天花板下，安装位置符合设计方案；2.2.6室内天线外露安装时，必须戴干净手套操作，保证天线美观且不破坏整体环境;天线暗装时,必须提前通知监理,以便到现场检查。2.2.7天线安装在无吊顶的位置时及天花板内暗装时，必须使用支架固定,，不得直接使用天线尾纤吊挂。保证天线安装牢固、稳定。2.2.8室外八木天线抱杆避雷针与避雷网的地线连接必须采用焊接。焊道要求双面满焊，且焊道长度为钢筋直径的5倍。八木避雷器的地线可用压接形势与抱杆底座连接。3附件安装：附件是指固定功分器、耦合器、负载、电桥用的专用固定座、托盘及配电箱、电表、电源插座、电源保护开关、光纤盒、接地排等；3.1.1专用固定座用四个M6x60的膨胀螺丝牢固固定在墙壁上，功分器、耦合器、负载、电桥必须安装在托盘上，同时位置必须符合设计方案；负载必须牢固固定在托盘上面，避免脱落丢失。3.1.2托盘外馈线必须固定，不得只靠器件固定馈线。3.1.3光纤盒（ODF）必须贴墙整齐安装，不得随意吊挂。多个光纤盒在一起安装要求在同一高度，注意整体整齐美观。3.2接地排的安装：3.2.1接地排水平安装于主机左/右下方，线排下边缘距离地面0.2米—0.3米水平安装。3.2.2接地排用两个M10x60的膨胀螺丝牢固稳定地...
