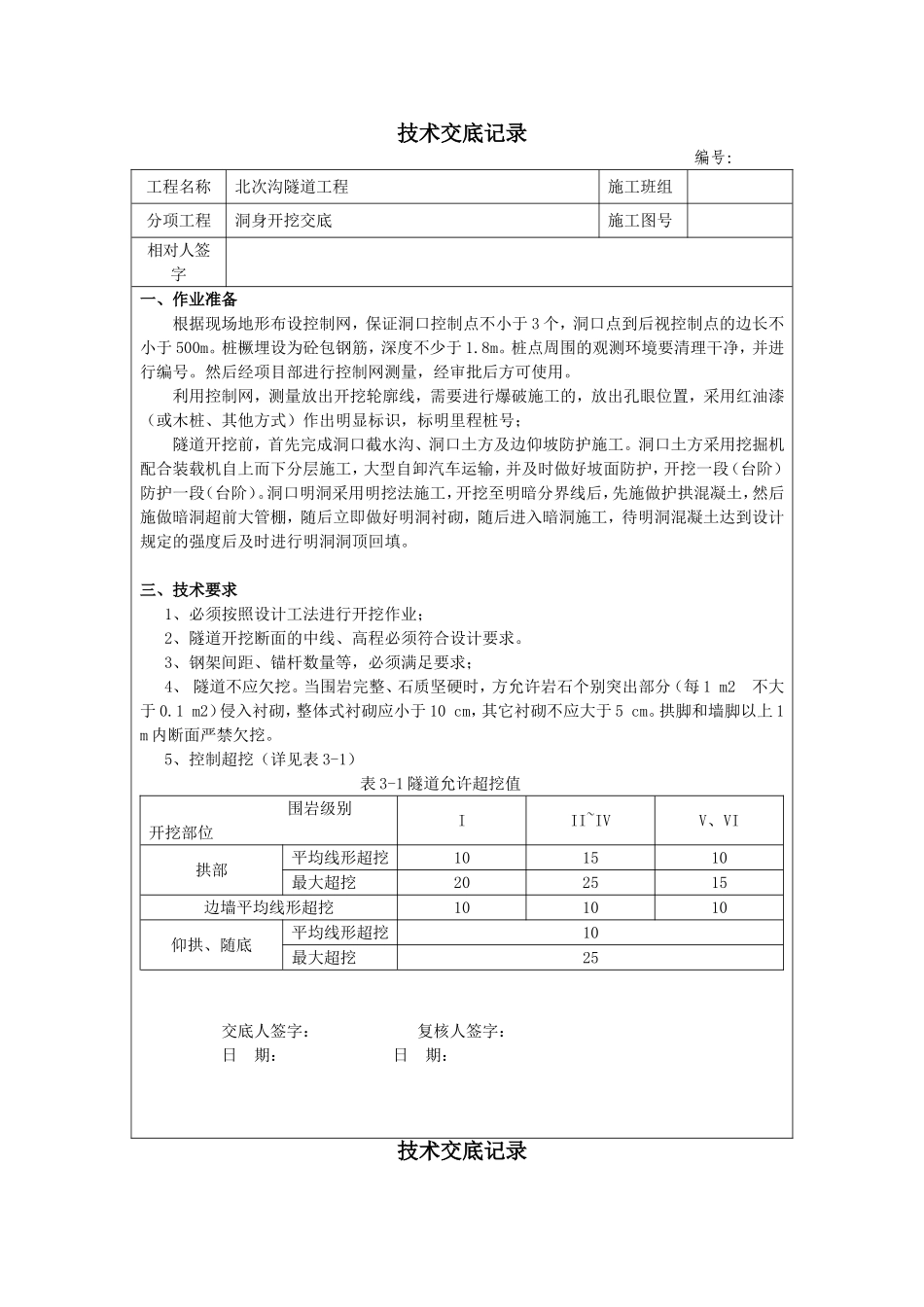

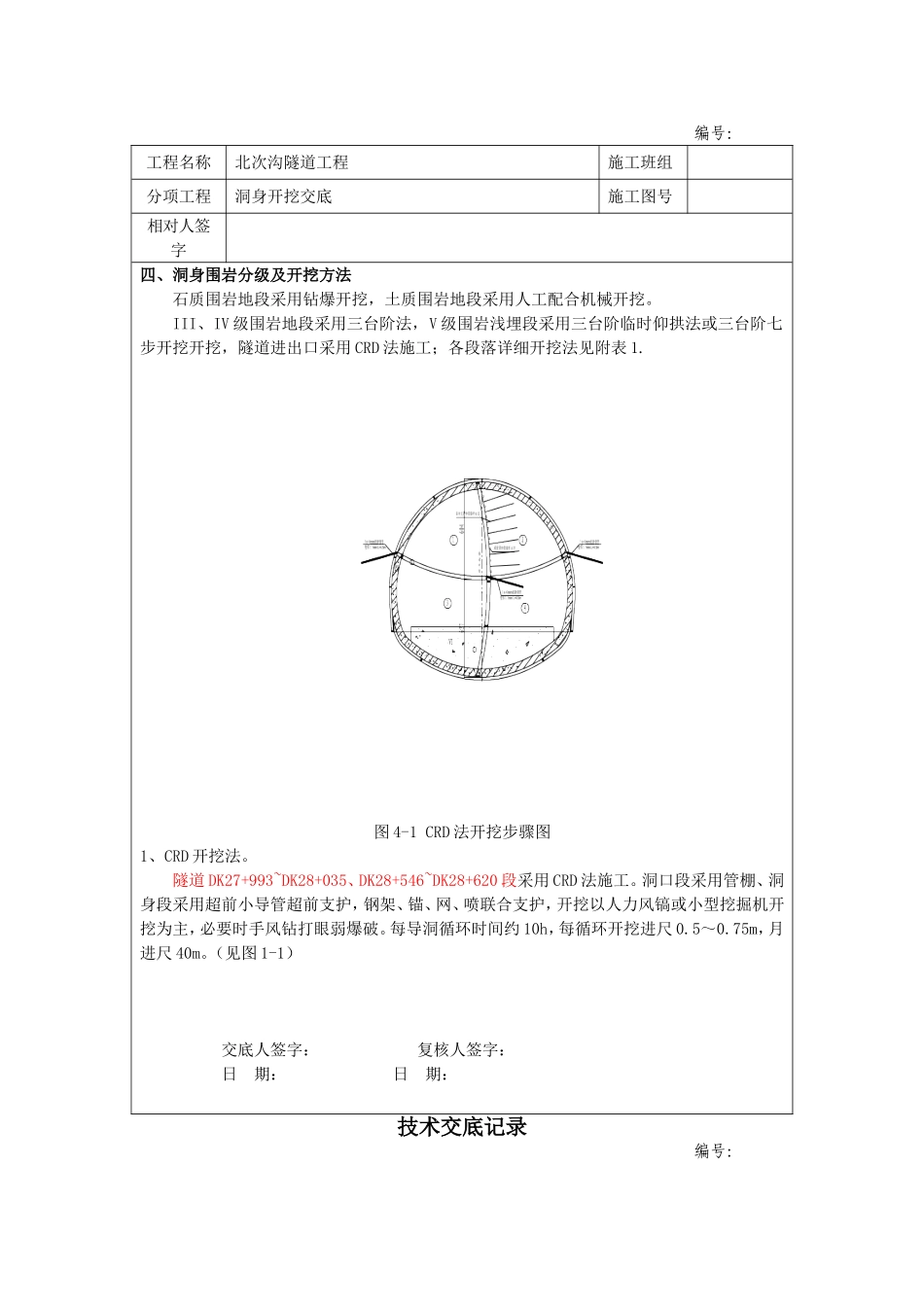

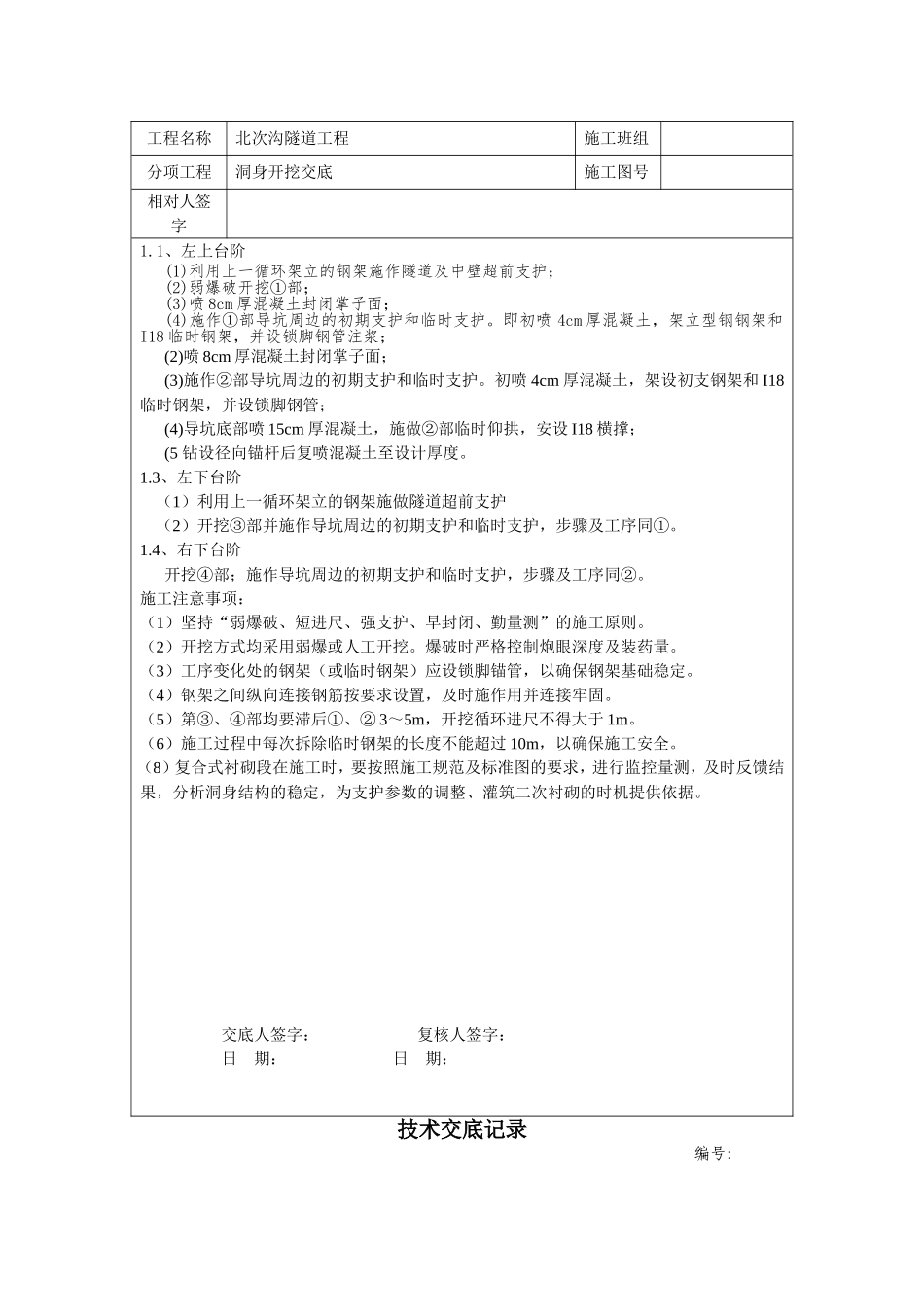

技术交底记录编号：工程名称北次沟隧道工程施工班组分项工程洞身开挖交底施工图号相对人签字一、作业准备根据现场地形布设控制网，保证洞口控制点不小于3个，洞口点到后视控制点的边长不小于500m。桩橛埋设为砼包钢筋，深度不少于1.8m。桩点周围的观测环境要清理干净，并进行编号。然后经项目部进行控制网测量，经审批后方可使用。利用控制网，测量放出开挖轮廓线，需要进行爆破施工的，放出孔眼位置，采用红油漆（或木桩、其他方式）作出明显标识，标明里程桩号；隧道开挖前，首先完成洞口截水沟、洞口土方及边仰坡防护施工。洞口土方采用挖掘机配合装载机自上而下分层施工，大型自卸汽车运输，并及时做好坡面防护，开挖一段（台阶）防护一段（台阶）。洞口明洞采用明挖法施工，开挖至明暗分界线后，先施做护拱混凝土，然后施做暗洞超前大管棚，随后立即做好明洞衬砌，随后进入暗洞施工，待明洞混凝土达到设计规定的强度后及时进行明洞洞顶回填。三、技术要求1、必须按照设计工法进行开挖作业；2、隧道开挖断面的中线、高程必须符合设计要求。3、钢架间距、锚杆数量等，必须满足要求；4、隧道不应欠挖。当围岩完整、石质坚硬时，方允许岩石个别突出部分（每1m2不大于0.1m2）侵入衬砌，整体式衬砌应小于10cm，其它衬砌不应大于5cm。拱脚和墙脚以上1m内断面严禁欠挖。5、控制超挖（详见表3-1）表3-1隧道允许超挖值围岩级别开挖部位III~IVV、VI拱部平均线形超挖101510最大超挖202515边墙平均线形超挖101010仰拱、随底平均线形超挖10最大超挖25交底人签字：复核人签字：日期：日期：技术交底记录编号：工程名称北次沟隧道工程施工班组分项工程洞身开挖交底施工图号相对人签字四、洞身围岩分级及开挖方法石质围岩地段采用钻爆开挖，土质围岩地段采用人工配合机械开挖。III、IV级围岩地段采用三台阶法，V级围岩浅埋段采用三台阶临时仰拱法或三台阶七步开挖开挖，隧道进出口采用CRD法施工；各段落详细开挖法见附表1.图4-1CRD法开挖步骤图1、CRD开挖法。隧道DK27+993~DK28+035、DK28+546~DK28+620段采用CRD法施工。洞口段采用管棚、洞身段采用超前小导管超前支护，钢架、锚、网、喷联合支护，开挖以人力风镐或小型挖掘机开挖为主，必要时手风钻打眼弱爆破。每导洞循环时间约10h，每循环开挖进尺0.5～0.75m，月进尺40m。（见图1-1）交底人签字：复核人签字：日期：日期：技术交底记录编号：工程名称北次沟隧道工程施工班组分项工程洞身开挖交底施工图号相对人签字1.1、左上台阶(1)利用上一循环架立的钢架施作隧道及中壁超前支护；(2)弱爆破开挖①部；(3)喷8cm厚混凝土封闭掌子面；(4)施作①部导坑周边的初期支护和临时支护。即初喷4cm厚混凝土，架立型钢钢架和I18临时钢架，并设锁脚钢管注浆；(2)喷8cm厚混凝土封闭掌子面；(3)施作②部导坑周边的初期支护和临时支护。初喷4cm厚混凝土，架设初支钢架和I18临时钢架，并设锁脚钢管；(4)导坑底部喷15cm厚混凝土，施做②部临时仰拱，安设I18横撑；(5钻设径向锚杆后复喷混凝土至设计厚度。1.3、左下台阶（1）利用上一循环架立的钢架施做隧道超前支护（2）开挖③部并施作导坑周边的初期支护和临时支护，步骤及工序同①。1.4、右下台阶开挖④部；施作导坑周边的初期支护和临时支护，步骤及工序同②。施工注意事项：（1）坚持“弱爆破、短进尺、强支护、早封闭、勤量测”的施工原则。（2）开挖方式均采用弱爆或人工开挖。爆破时严格控制炮眼深度及装药量。（3）工序变化处的钢架（或临时钢架）应设锁脚锚管，以确保钢架基础稳定。（4）钢架之间纵向连接钢筋按要求设置，及时施作用并连接牢固。（5）第③、④部均要滞后①、②3～5m，开挖循环进尺不得大于1m。（6）施工过程中每次拆除临时钢架的长度不能超过10m，以确保施工安全。（8）复合式衬砌段在施工时，要按照施工规范及标准图的要求，进行监控量测，及时反馈结果，分析洞身结构的稳定，为支护参数的调整、灌筑二次衬砌的时机提供依据。交底人签字：复核人签字：日期：日期：技术交底记录编号：工程名称北次沟隧道工程施工班组分项工程洞身开挖交底施工图号相对人签字图1-2三台阶临时仰拱法2、...
