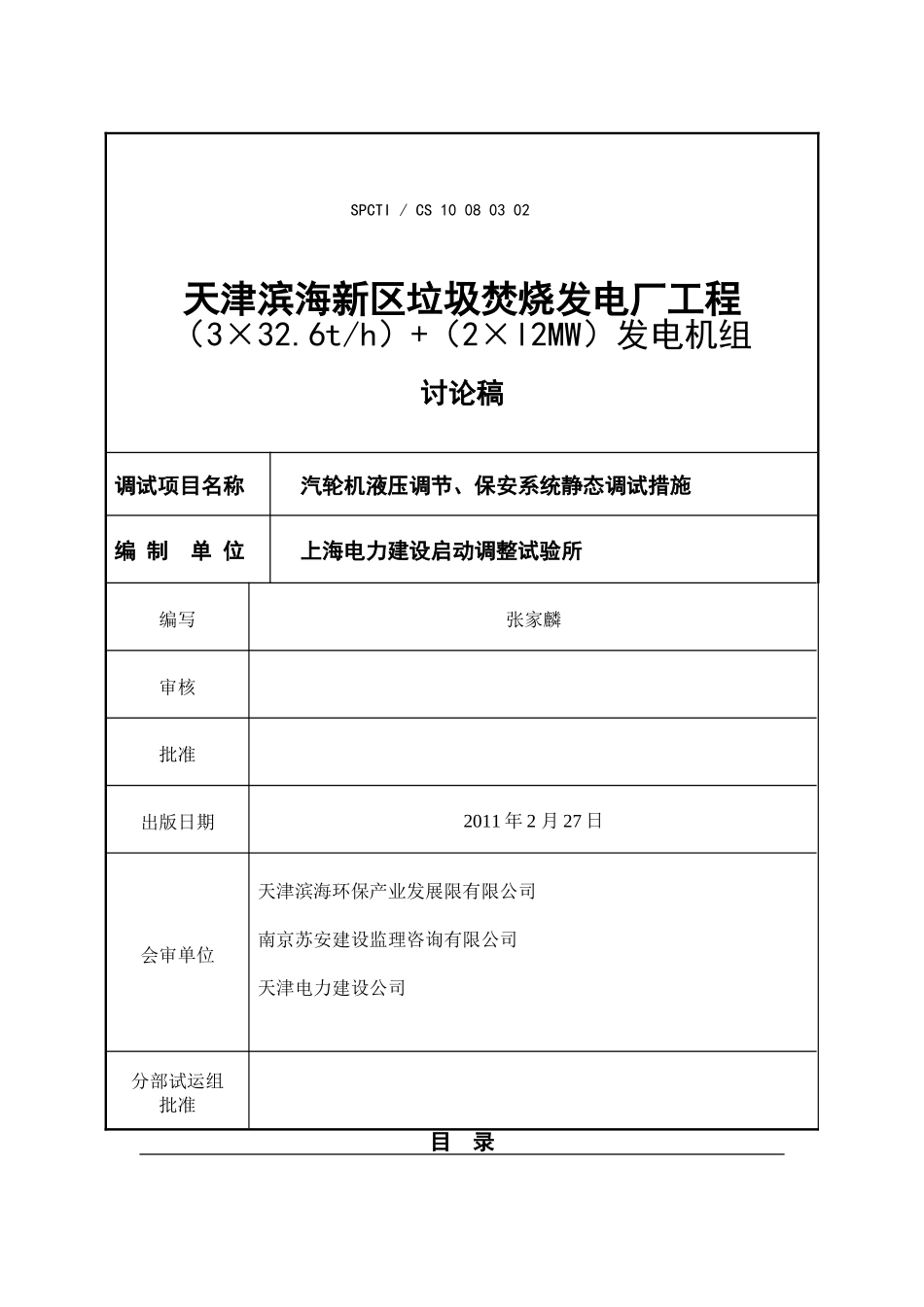

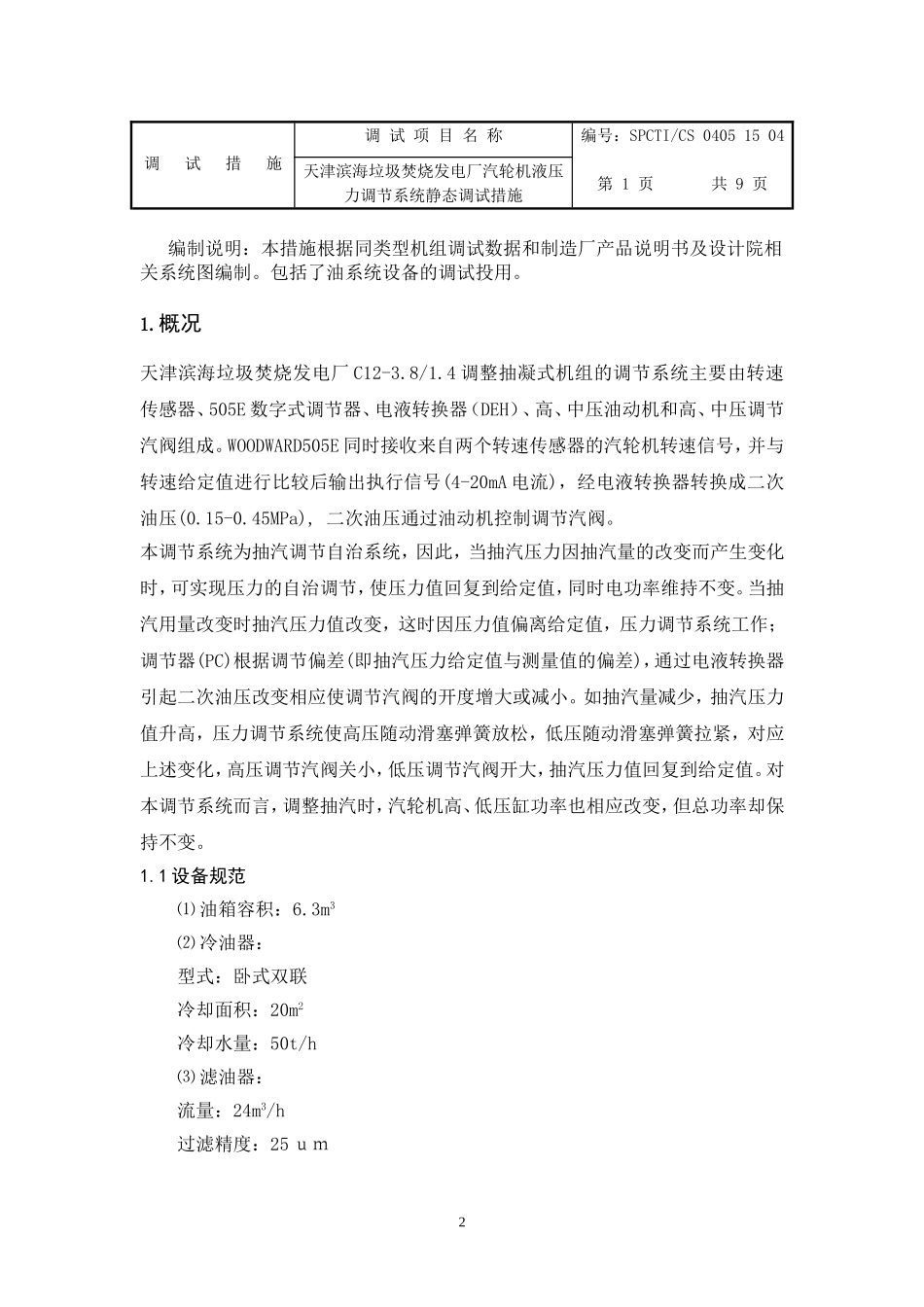

SPCTI/CS10080302天津滨海新区垃圾焚烧发电厂工程（3×32.6t/h）+（2×l2MW）发电机组讨论稿调试项目名称汽轮机液压调节、保安系统静态调试措施编制单位上海电力建设启动调整试验所编写张家麟审核批准出版日期2011年2月27日会审单位天津滨海环保产业发展限有限公司南京苏安建设监理咨询有限公司天津电力建设公司分部试运组批准目录1.设备概况、规范、特性参数…………………………………12.调试目的………………………………………………………33.调试组织机构和分工…………………………………………44.调试前必须具备的条件………………………………………55.调试项目及工艺………………………………………………56.调试要点………………………………………………………87.调试验收标准…………………………………………………88.安全、环境控制措施…………………………………………99.所采用的调试仪器、仪表的型号、规格……………………9编写：张家麟审核：批准：1调试措施调试项目名称编号：SPCTI/CS04051504第1页共9页天津滨海垃圾焚烧发电厂汽轮机液压力调节系统静态调试措施编制说明：本措施根据同类型机组调试数据和制造厂产品说明书及设计院相关系统图编制。包括了油系统设备的调试投用。1.概况天津滨海垃圾焚烧发电厂C12-3.8/1.4调整抽凝式机组的调节系统主要由转速传感器、505E数字式调节器、电液转换器（DEH）、高、中压油动机和高、中压调节汽阀组成。WOODWARD505E同时接收来自两个转速传感器的汽轮机转速信号，并与转速给定值进行比较后输出执行信号(4-20mA电流)，经电液转换器转换成二次油压(0.15-0.45MPa),二次油压通过油动机控制调节汽阀。本调节系统为抽汽调节自治系统，因此，当抽汽压力因抽汽量的改变而产生变化时，可实现压力的自治调节，使压力值回复到给定值，同时电功率维持不变。当抽汽用量改变时抽汽压力值改变，这时因压力值偏离给定值，压力调节系统工作；调节器(PC)根据调节偏差(即抽汽压力给定值与测量值的偏差)，通过电液转换器引起二次油压改变相应使调节汽阀的开度增大或减小。如抽汽量减少，抽汽压力值升高，压力调节系统使高压随动滑塞弹簧放松，低压随动滑塞弹簧拉紧，对应上述变化，高压调节汽阀关小，低压调节汽阀开大，抽汽压力值回复到给定值。对本调节系统而言，调整抽汽时，汽轮机高、低压缸功率也相应改变，但总功率却保持不变。1.1设备规范⑴油箱容积：6.3m3⑵冷油器：型式：卧式双联冷却面积：20m2冷却水量：50t/h⑶滤油器：流量：24m3/h过滤精度：25ｕｍ2允许压损：＜0.08Mpa⑷电动辅助油泵：型号80YL-100流量30～60m3/h扬度98～103m转速2950r/min电机功率37KW效率54％生产厂浙江水泵总厂⑸直流事故油泵型号2CQ12.5/3.6流量12.5m3/h出口压力0.36MPa转速2950r/min电机功率5.5KW电机电压220VDC生产厂浙江仙居县特种齿轮油泵厂⑹排油烟风机型号AYF2-250-0.75流量12.5m3/h出口压力0.36MPa转速2950r/min电机功0.75KW电机电压380VAC2.调试目的通过对汽轮机调节、保安系统静态调整试验，测取汽轮机液压调节系统各部套和系统的调节特性和动作灵活性，确定调节系统的工作性能和存在的缺陷，并对其系统参数进行整定，使各部套及系统的特性符合制造厂设计要求，确保动态自整，满足汽轮机正常运行的需要。33.调试组织机构和分工为使汽轮机组能正常进入整组启动试运行，并能满足调节保安系统调试各阶段的需要，各有关单位的密切配合是必不可少的，因此，由安装单位、调试单位、监理单位和业主方分别负责共同参与各项调试工作。各有关单位的分工如下：3.1安装单位负责3.1.1配合调试进行现场各系统和设备运行的检查，根据需要现场临时管道和临时措施的实施。3.1.2及时进行调试过程中的设备与系统的维护、检修和消缺。3.1.3配合调试进行各项已经代保管系统设备的完善工作。3.2调试单位负责3.2.1调试措施的现场交底，按照调试措施进行各阶段的启动、调整试验项目实施以及与相关专业的联系。3.2.2现场调试数据的收集，负责专业操作指挥。3.2.3发现和确认各阶段的启动、调整试验中的设备、系统缺陷及问题，提出改进和完善化意见。3.3制造厂家负责配...
