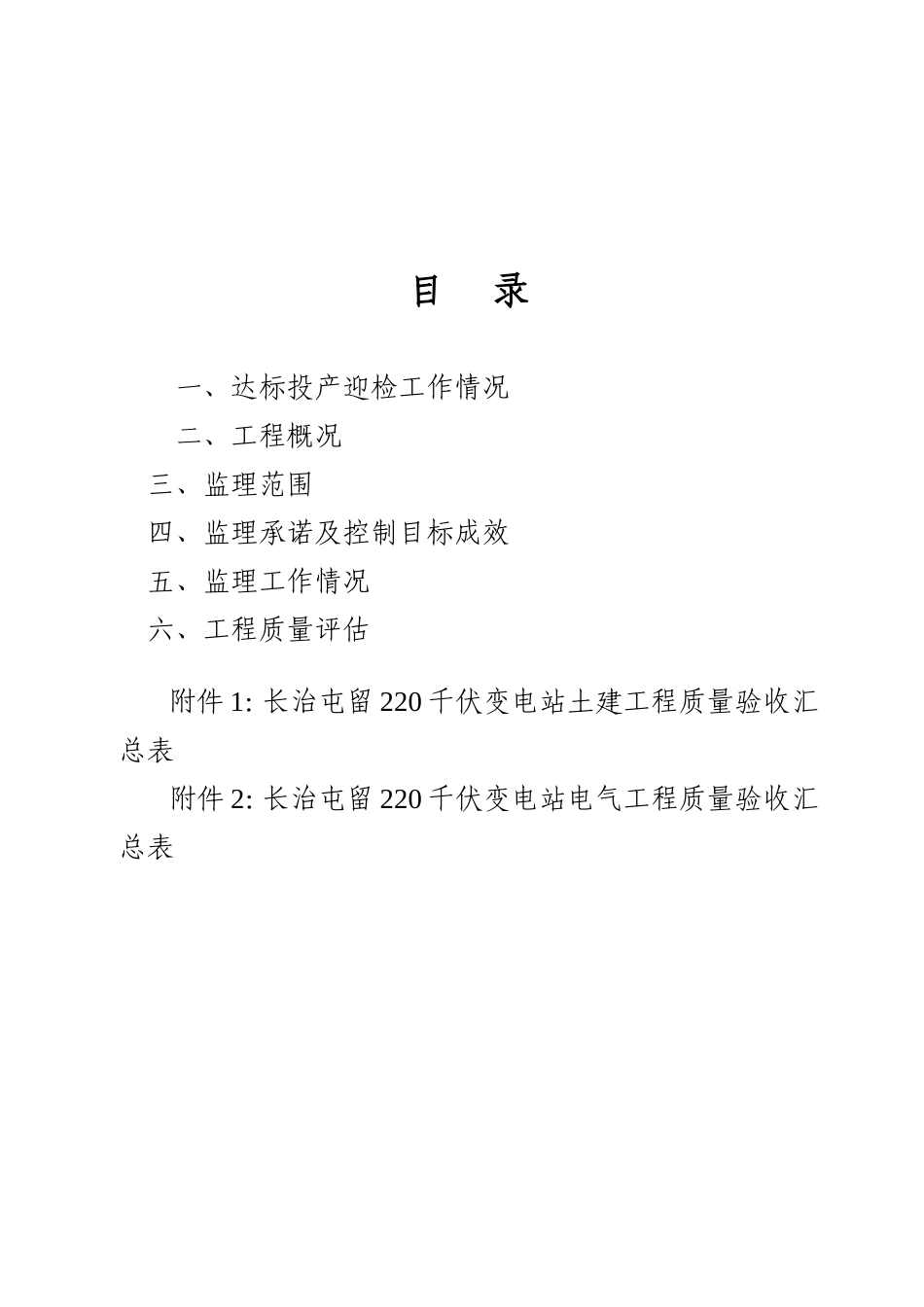

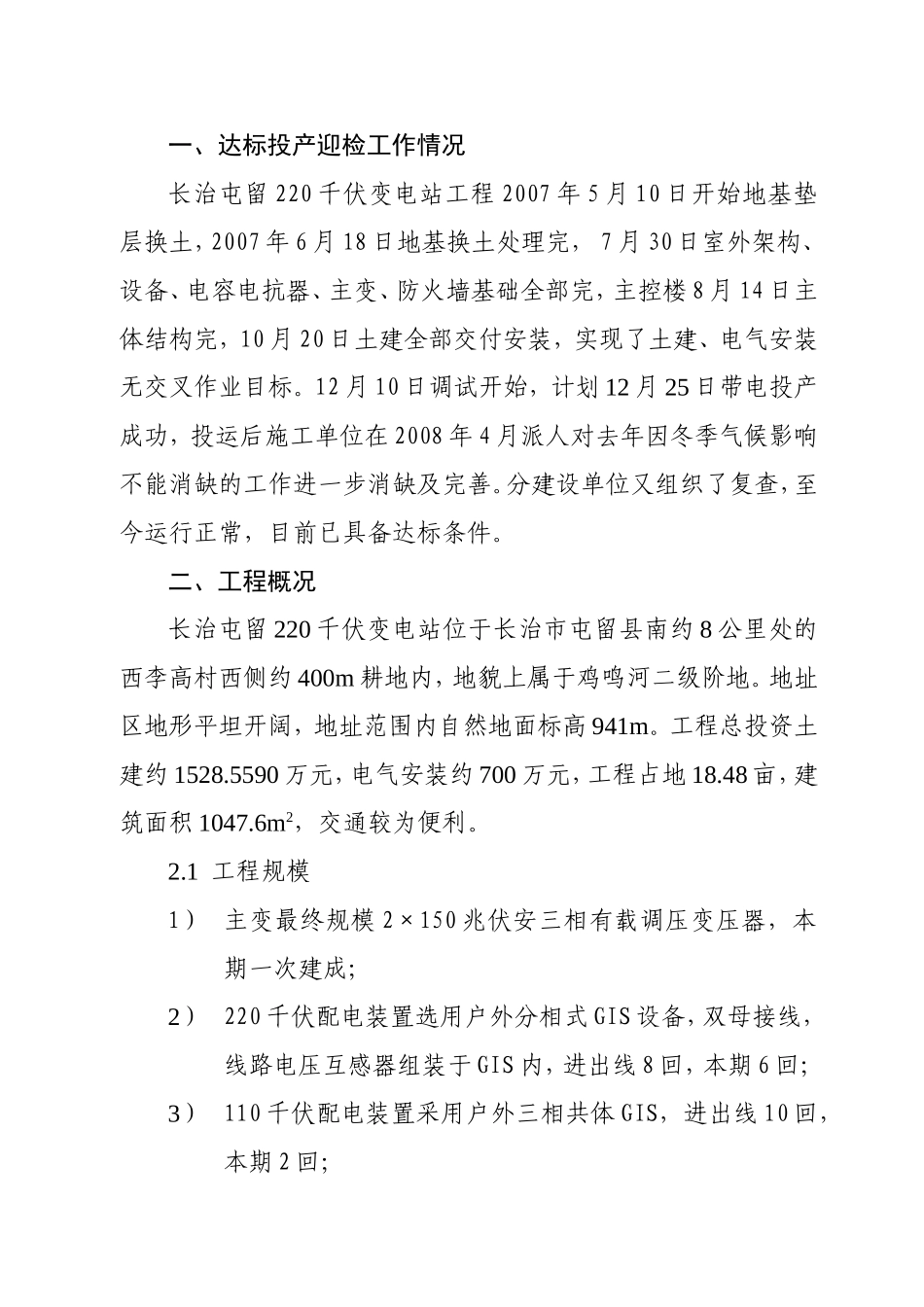

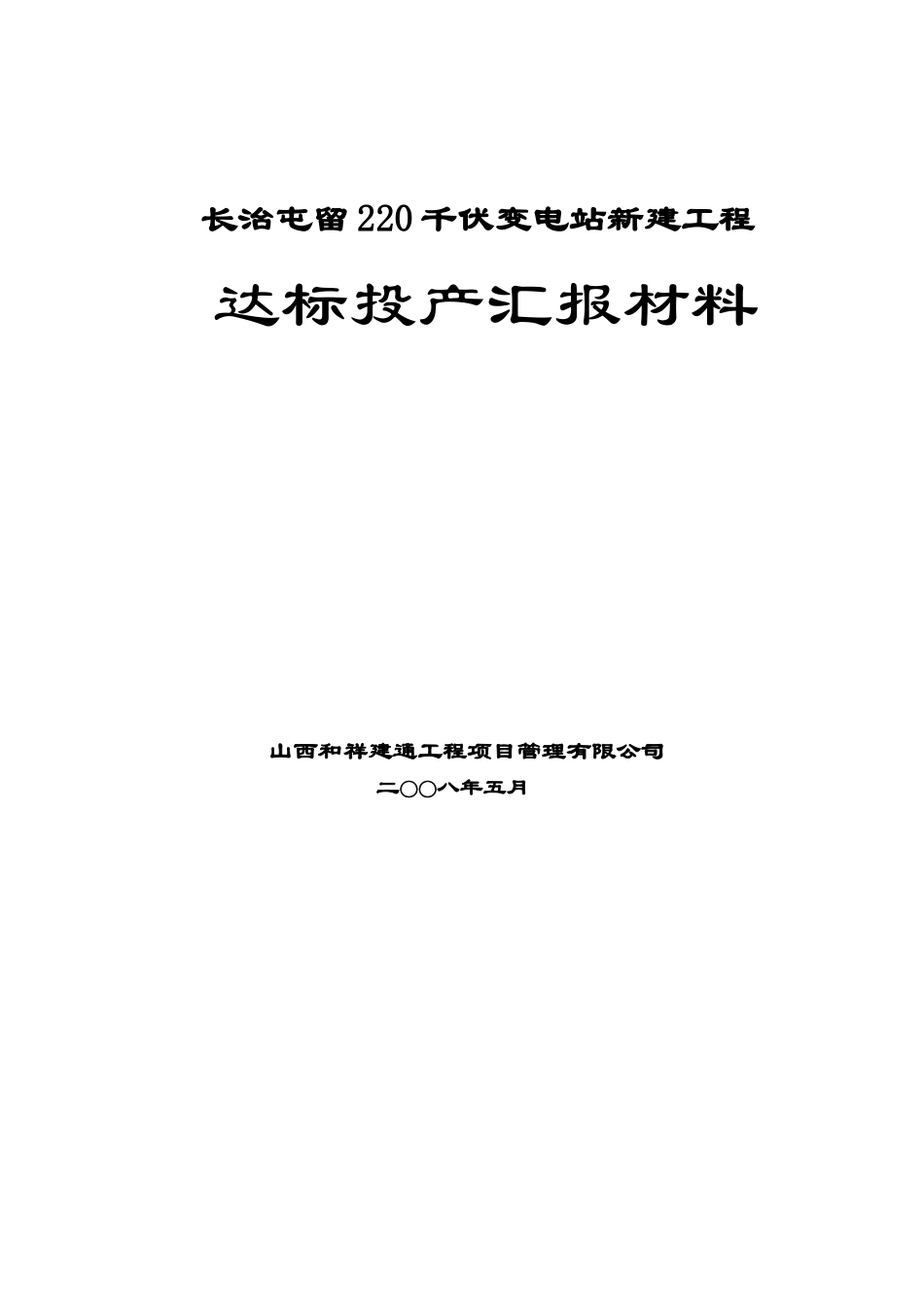

长治屯留220千伏变电站新建工程达标投产汇报材料山西和祥建通工程项目管理有限公司二○○八年五月目录一、达标投产迎检工作情况二、工程概况三、监理范围四、监理承诺及控制目标成效五、监理工作情况六、工程质量评估附件1：长治屯留220千伏变电站土建工程质量验收汇总表附件2：长治屯留220千伏变电站电气工程质量验收汇总表一、达标投产迎检工作情况长治屯留220千伏变电站工程2007年5月10日开始地基垫层换土，2007年6月18日地基换土处理完，7月30日室外架构、设备、电容电抗器、主变、防火墙基础全部完，主控楼8月14日主体结构完，10月20日土建全部交付安装，实现了土建、电气安装无交叉作业目标。12月10日调试开始，计划12月25日带电投产成功，投运后施工单位在2008年4月派人对去年因冬季气候影响不能消缺的工作进一步消缺及完善。分建设单位又组织了复查，至今运行正常，目前已具备达标条件。二、工程概况长治屯留220千伏变电站位于长治市屯留县南约8公里处的西李高村西侧约400m耕地内，地貌上属于鸡鸣河二级阶地。地址区地形平坦开阔，地址范围内自然地面标高941m。工程总投资土建约1528.5590万元，电气安装约700万元，工程占地18.48亩，建筑面积1047.6m2，交通较为便利。2.1工程规模1）主变最终规模2×150兆伏安三相有载调压变压器，本期一次建成；2）220千伏配电装置选用户外分相式GIS设备，双母接线，线路电压互感器组装于GIS内，进出线8回，本期6回；3）110千伏配电装置采用户外三相共体GIS，进出线10回，本期2回；4）35千伏采用单母分段接线，出线10回，本期1回；5）架构部分一次建成，设备基础一次建成。本期主要建（构）筑物包括：主控综合楼、生活消防泵房、蓄水池、污水处理一体化、40立方米废油池、220千伏、110千伏架构及设备基础、主变及架构基础、电容电抗器基础、室外电缆沟、给排水等设施。2.2建设工期：工程开工日期：2007年5月10日工程竣工日期：2007年12月30日2.3工程参建单位：建设单位：山西省电网工程建设指挥部分建设单位：山西省长治市供电分公司设计单位：山西省电力勘测设计院监理单位：山西和祥建通工程项目管理有限公司土建施工单位：山西多源电力建筑工程有限责任公司电气施工单位：山西省送变电工程公司2.4工程设计及施工特点2.4.1该站的地基处理设计为站区内全部换土，其中主控综合楼和主变基础换土深度3m，220千伏架构区换土深度2.5m，附属建筑换土深度2.0m。2.4.2主控综合楼采用钢筋混凝土框架结构，粘土空心砖填充墙；现浇钢筋砼梁和屋面（楼）板；基础采用钢筋砼条形基础；建筑抗震按6度设防采取抗震措施。2.4.3220千伏、110千伏屋外配电装置220千伏、110千伏架构及设备支架、主变架构及母线桥架构采用φ300、φ400镀锌钢管环形杆构成“A”形架构柱与“△”形衍架钢梁的组合形式，设备支架均采用单柱式或多柱组合型式结构。设备支架基础均采用现浇素砼块状杯形基础，主变设备基础采用现浇大块式钢筋混凝土基础，且基础埋深均在冰冻线以下2.4.4钢材防腐所有架构及设备支架的钢梁、外露铁件均采用热浸镀锌进行防腐处理，柱头连接部分采用环氧富锌料防腐。三、监理范围根据与业主签订的“长治屯留220千伏变电站新建工程建设监理合同”，山西和详建通工程项目管理有限公司对本工程实施施工阶段的监理，对本工程土建、安装、调试施工阶段的工程质量、安全为主参与授权范围内的成本、进度控制的监理，监理人员依据工程建设监理合同在监理服务及业主授权范围内，行使项目法人所授予的各种权利，承担监理合同约定的责任和义务。四、监理承诺及控制目标成效4.1质量目标及实施情况4.1.1质量控制目标：变电站工程验收合格率100%，实现高标准达标投产，创建省、部行业优质工程。4.1.2实施情况土建工程验收合格率100%，无发生质量事故电气工程验收合格率100%，无发生质量事故工程质量始终处于受控状态4.2进度控制目标及实施情况4.2.1进度控制目标：控制总进度保证主体工程进度计划（或调整计划），确保变电站按施工合同规定的工期移交运行。长治屯留220千伏变电站新建工程工期：2007年5月10日正式开工2007年12月30日竣工4.2.2实施情况：本工程按施工合同...
