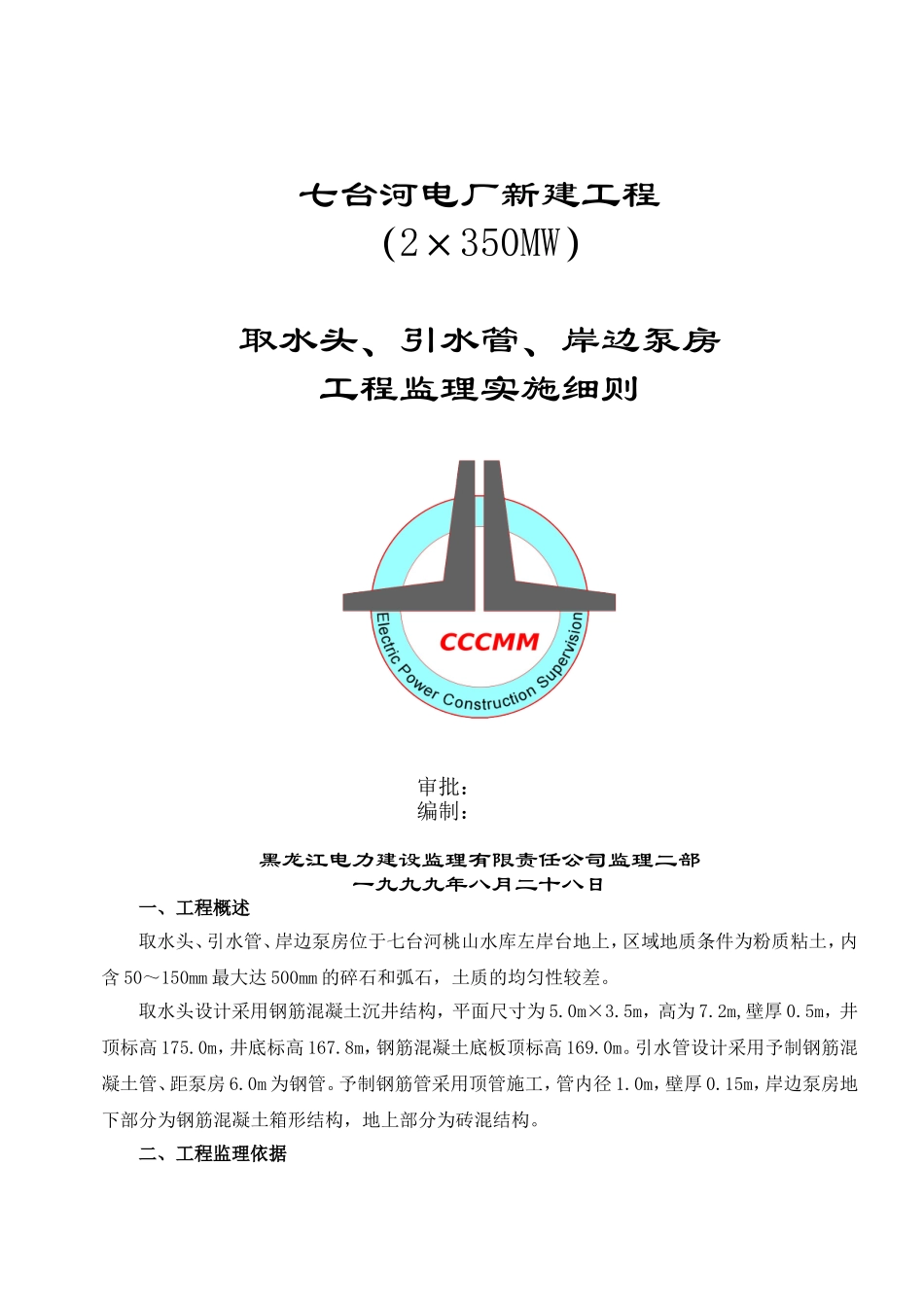

七台河电厂新建工程（2×350MW）取水头、引水管、岸边泵房工程监理实施细则审批：编制：黑龙江电力建设监理有限责任公司监理二部一九九九年八月二十八日一、工程概述取水头、引水管、岸边泵房位于七台河桃山水库左岸台地上，区域地质条件为粉质粘土，内含50～150mm最大达500mm的碎石和弧石，土质的均匀性较差。取水头设计采用钢筋混凝土沉井结构，平面尺寸为5.0m×3.5m，高为7.2m,壁厚0.5m，井顶标高175.0m，井底标高167.8m，钢筋混凝土底板顶标高169.0m。引水管设计采用予制钢筋混凝土管、距泵房6.0m为钢管。予制钢筋管采用顶管施工，管内径1.0m，壁厚0.15m，岸边泵房地下部分为钢筋混凝土箱形结构，地上部分为砖混结构。二、工程监理依据1、七台河发电厂（2×350MW）新建工程电力工程建设监理合同。2、七台河发电厂新建工程取水头、双重力引水管、岸边泵房设计文件。3、七台河发电厂新建工程管理制度汇编。4、地基与基础工程施工及验收规范（GBJ202－83）。5、混凝土结构工程施工及验收规范（GBJ50204－92）。6、组合钢模板技术规范（GBJ214－89）。7、电力建设施工及验收技术规范建筑工程篇（SDJ69－87）。8、火力发电厂地基处理技术规定（DL50204－93）。9、电力建设安全工作规程（DL5009－92）。10、电力建设安全施工管理规定〖电建（1995）671号〗。三、监理的主要工作内容及职责1、进度控制1.1、审查施工单位编制的施工技术方案及二级网络计划，并监督实施。1.2、检查施工用原材料、半成品及设备是否及时到位。1.3、审查施工单位编制的月进度计划，并监督实施。1.4、月形象进度的确认，利用签认权督促施工单位按计划完成施工任务。1.5、协助施工单位解决施工中遇到的问题，协调各施工单位之间的关系。2、投资控制2.1、熟悉设计文件，认真审查施工方案，减少额外技措费，避免发生合同外价款。2.2、慎重处理设计修改和工程变更。2.3、审查重要材料代用、停窝工及额外人工机械的签认。2.4、核准月完工程量，签认月进度款。2.5、审核施工单位提交的工程结算书。3、质量控制3.1、质量的事前控制3.1.1、施工单位的资质审查，检查施工单位主要技术负责人是否到位。3.1.2、检查施工单位质保体系及质量控制体系。3.1.3、检查施工机器具准备情况。3.1.4、主持施工图会审及施工图交底工作。3.1.5、审查施工技术方案及审批开工报告。3.1.6、定位轴线的复核。3.1.7、严格控制投入品的质量，其要求见下表：1材料、半成品予控措施序号材料、半成品名称技术要求质检控制措施与方法1钢筋机械性能、化学成分查出厂合格证和复试报告2水泥品种、出厂日期强度、安定性查出厂合格证和复试报告3砂石物理性能、颗粒级配查出厂合格证和复试报告应与配方相符4防腐材料物理性能查出厂合格证件或试验报告5钢材机械性能、化学成分查出厂合格证和试验报告6予制钢筋砼管外观检查查出厂质量合格证，逐根进行外观检查3.2、质量的事中控制3.2.1、重点质量监理项目的质量控制措施见下表：重点质监项目的质量予控措施表序号监理项目名称可能产生的隐患质量予控措施1基底及基底处理1、沉井制作场地受地下水浸泡2、沉井制作场地土质软弱应高于地下位0.5m，抽水换土或加承垫木2沉井泵房本体制作1、模板接缝过宽、不平、脱模剂涂刷不均，漏涂。2、门槽予埋件位置不正确，固定不牢。3、井体轴线位移和垂直度超差。4、钢筋规格、型号、数量、位置不符合设计要求。5、钢筋焊接质量不符合要求。6、钢筋骨架变形、缺扣、松扣数量集中。7、予埋管、予留孔四周砼不密实松动。尺量、观察检查尺量、手摇动检查经纬仪测量观察、点数、尺量及核查出厂证件、化验单。焊工持证上岗、施工前应进行焊接工艺试验，焊完按规定取样做机械性能试验。观察检查注意震捣密实3沉井下沉就位1、轴线位移、垂直度超差、沉井下沉发生倾斜初沉、纠偏和经沉时加强观测，缩短测量间隔时间。4顶管工程1、顶管后背墙强度、刚度和稳定性不够2、管接口处止水填料厚薄不均。3、管轴线产生上下或左右偏移。顶进过程中观察观察检查测量检查及时纠正。3.2.2、严格工序交接手续，坚持上道工序未经检查验收，不准进行下道工序的原则。施工单位要按“火电施工质...
