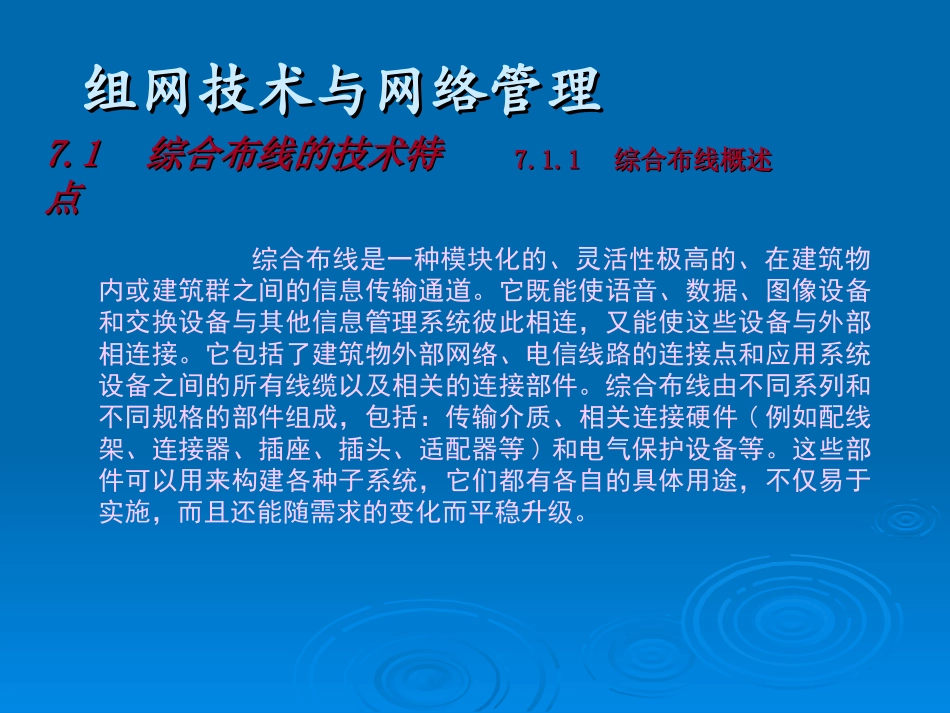

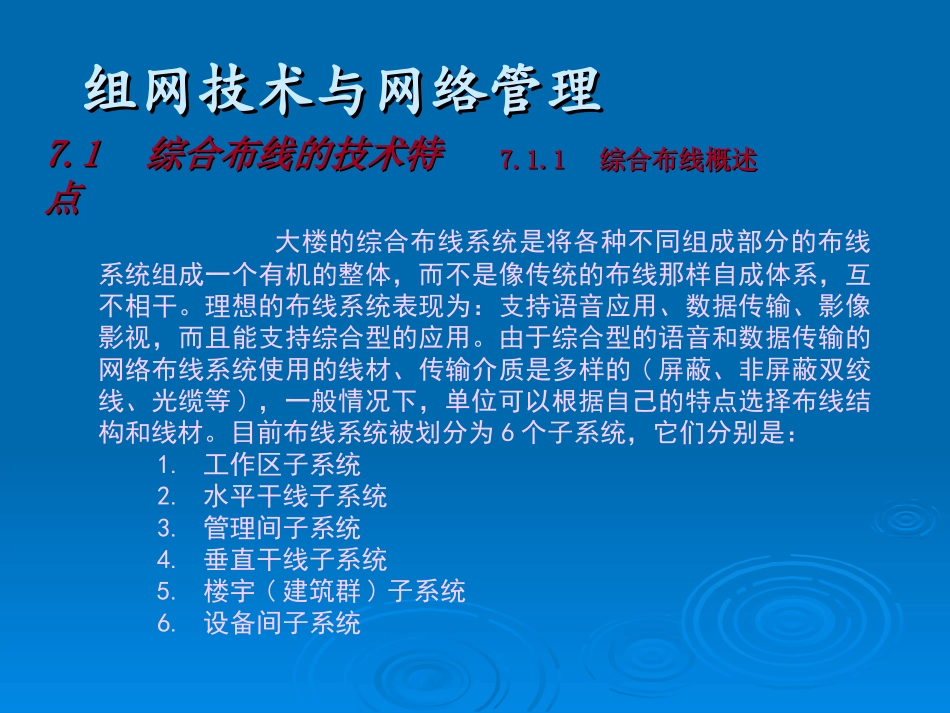

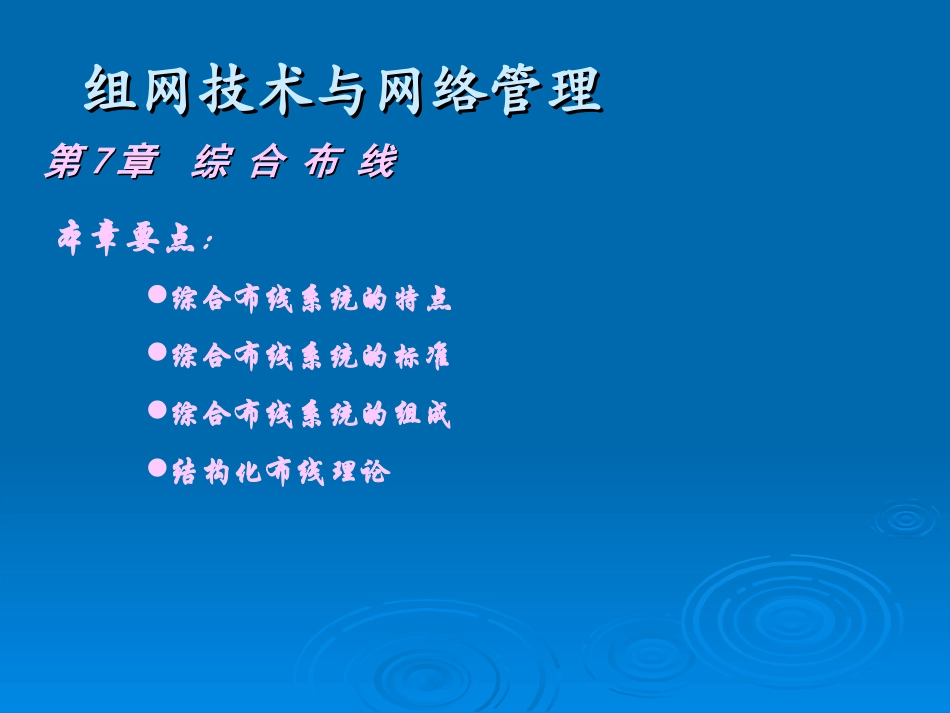

组网技术与网络管理组网技术与网络管理本章要点:综合布线系统的特点综合布线系统的标准综合布线系统的组成结构化布线理论第第77章综合布线章综合布线组网技术与网络管理组网技术与网络管理7.17.1综合布线的技术特综合布线的技术特点点综合布线是一种模块化的、灵活性极高的、在建筑物内或建筑群之间的信息传输通道。它既能使语音、数据、图像设备和交换设备与其他信息管理系统彼此相连,又能使这些设备与外部相连接。它包括了建筑物外部网络、电信线路的连接点和应用系统设备之间的所有线缆以及相关的连接部件。综合布线由不同系列和不同规格的部件组成,包括:传输介质、相关连接硬件(例如配线架、连接器、插座、插头、适配器等)和电气保护设备等。这些部件可以用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且还能随需求的变化而平稳升级。7.1.17.1.1综合布线概述综合布线概述组网技术与网络管理组网技术与网络管理大楼的综合布线系统是将各种不同组成部分的布线系统组成一个有机的整体,而不是像传统的布线那样自成体系,互不相干。理想的布线系统表现为:支持语音应用、数据传输、影像影视,而且能支持综合型的应用。由于综合型的语音和数据传输的网络布线系统使用的线材、传输介质是多样的(屏蔽、非屏蔽双绞线、光缆等),一般情况下,单位可以根据自己的特点选择布线结构和线材。目前布线系统被划分为6个子系统,它们分别是:1.工作区子系统2.水平干线子系统3.管理间子系统4.垂直干线子系统5.楼宇(建筑群)子系统6.设备间子系统7.17.1综合布线的技术特综合布线的技术特点点7.1.17.1.1综合布线概述综合布线概述组网技术与网络管理组网技术与网络管理目前综合布线系统标准一般为CECS72:97和美国电子工业协会、美国电信工业协会的EIA/TIA为综合布线系统制定的一系列标准,这些标准主要有下列几种:(1)EIA/TLA—568:民用建筑线缆标准(2)EIA/TIA—569:民用建筑通信通道和空间标准(3)EIA/TIA—607民用建筑中有关通信接地的标准(4)EIA/TIA—606民用建筑通信管理标准此外,我国制定的综合布线标准包括:(1)GB30511-2000:建筑与建筑群综合布线系统工程设计规范(2)GB30512-2000:建筑与建筑群综合布线系统工程施工和验收规范同时这些标准还支持下列计算机网络标准:(1)IEEE802.3:总线局域网络标准(2)IEEE802.5环形局域网络标准(3)FDDI:光纤分布数据接口高速网络标准(4)CDDI:铜线分布数据接口高速网络标准(5)ATM:异步传输模式7.1.27.1.2综合布线系统标准综合布线系统标准7.17.1综合布线的技术特综合布线的技术特点点组网技术与网络管理组网技术与网络管理1.基本型综合布线系统2.增强型综合布线系统3.综合型综合布线系统7.1.37.1.3综合布线系统的设计等级综合布线系统的设计等级7.17.1综合布线的技术特综合布线的技术特点点组网技术与网络管理组网技术与网络管理7.27.2布线系统工程设计布线系统工程设计综合布线工程需考虑的问题(1)带宽与传输速率(2)传输介质选择(3)要选用成熟的产品(4)关于质量保证的问题7.2.17.2.1综合布线工程概述综合布线工程概述组网技术与网络管理组网技术与网络管理1.工作区子系统设计要点工作区子系统的拓扑如下图所示:7.2.27.2.2工作区子系统工作区子系统7.27.2布线系统工程设计布线系统工程设计组网技术与网络管理组网技术与网络管理在设备连接器处采用不同信息插座的连接器时,可以使用专用电缆或适配器。当在单一信息插座上开通ISDN业务时,宜用网络终端适配器。在配线(水平)子系统中选用的电缆类型(媒体)不同于工作区子系统设备所需的电缆类型(媒体)时,宜采用适配器。在连接使用不同信号的数模转换或数据速率转换等相应的装置时,宜采用适配器。对于网络规程的兼容性,可以使用配合适配器。根据工作区内不同的电信终端设备可以配备相应的终端适配器。7.2.27.2.2工作区子系统工作区子系统7.27.2布线系统工程设计布线系统工程设计工作区适配器的选用需要符合下列要求:组网技术与网络管理组网技术与网络管理2.信息插座连接技术的要求每个工作区至少需要配置一个插座盒。对于难以再增加插座盒的工作区,需要安装...
