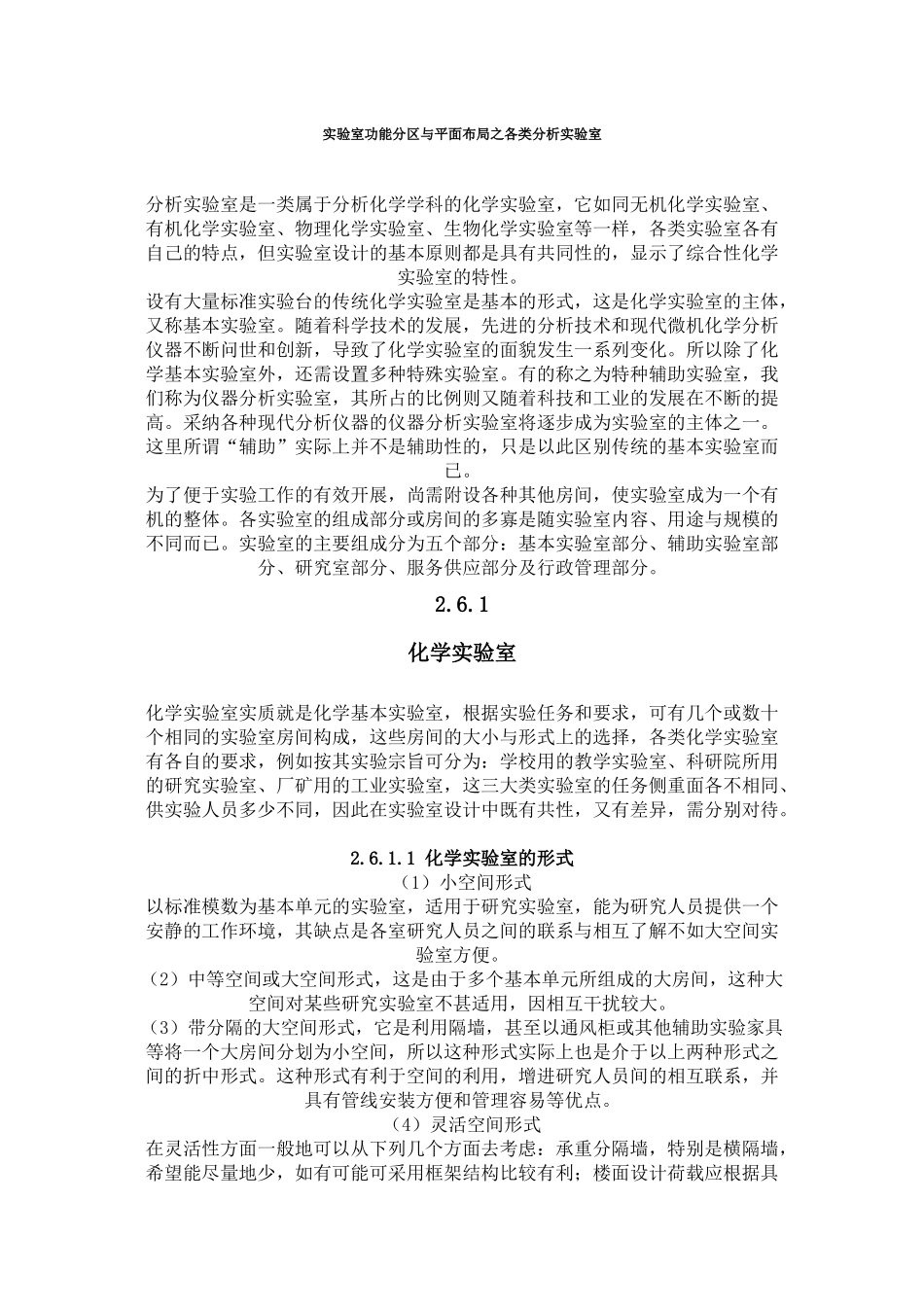

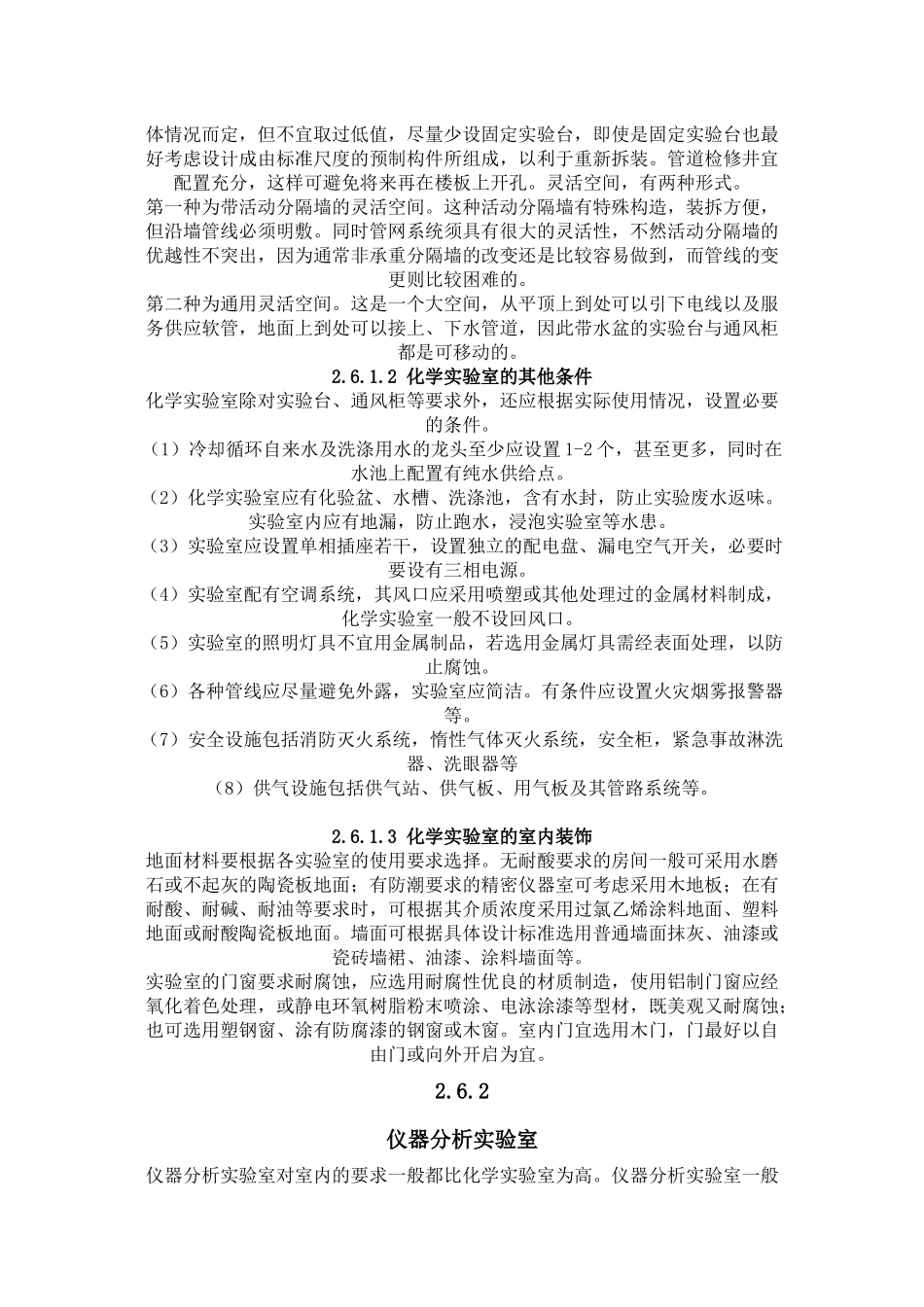

实验室功能分区与平面布局之各类分析实验室分析实验室是一类属于分析化学学科的化学实验室，它如同无机化学实验室、有机化学实验室、物理化学实验室、生物化学实验室等一样，各类实验室各有自己的特点，但实验室设计的基本原则都是具有共同性的，显示了综合性化学实验室的特性。设有大量标准实验台的传统化学实验室是基本的形式，这是化学实验室的主体，又称基本实验室。随着科学技术的发展，先进的分析技术和现代微机化学分析仪器不断问世和创新，导致了化学实验室的面貌发生一系列变化。所以除了化学基本实验室外，还需设置多种特殊实验室。有的称之为特种辅助实验室，我们称为仪器分析实验室，其所占的比例则又随着科技和工业的发展在不断的提高。采纳各种现代分析仪器的仪器分析实验室将逐步成为实验室的主体之一。这里所谓“辅助”实际上并不是辅助性的，只是以此区别传统的基本实验室而已。为了便于实验工作的有效开展，尚需附设各种其他房间，使实验室成为一个有机的整体。各实验室的组成部分或房间的多寡是随实验室内容、用途与规模的不同而已。实验室的主要组成分为五个部分：基本实验室部分、辅助实验室部分、研究室部分、服务供应部分及行政管理部分。2.6.1化学实验室化学实验室实质就是化学基本实验室，根据实验任务和要求，可有几个或数十个相同的实验室房间构成，这些房间的大小与形式上的选择，各类化学实验室有各自的要求，例如按其实验宗旨可分为：学校用的教学实验室、科研院所用的研究实验室、厂矿用的工业实验室，这三大类实验室的任务侧重面各不相同、供实验人员多少不同，因此在实验室设计中既有共性，又有差异，需分别对待。2.6.1.1化学实验室的形式（1）小空间形式以标准模数为基本单元的实验室，适用于研究实验室，能为研究人员提供一个安静的工作环境，其缺点是各室研究人员之间的联系与相互了解不如大空间实验室方便。（2）中等空间或大空间形式，这是由于多个基本单元所组成的大房间，这种大空间对某些研究实验室不甚适用，因相互干扰较大。（3）带分隔的大空间形式，它是利用隔墙，甚至以通风柜或其他辅助实验家具等将一个大房间分划为小空间，所以这种形式实际上也是介于以上两种形式之间的折中形式。这种形式有利于空间的利用，增进研究人员间的相互联系，并具有管线安装方便和管理容易等优点。（4）灵活空间形式在灵活性方面一般地可以从下列几个方面去考虑：承重分隔墙，特别是横隔墙，希望能尽量地少，如有可能可采用框架结构比较有利；楼面设计荷载应根据具体情况而定，但不宜取过低值，尽量少设固定实验台，即使是固定实验台也最好考虑设计成由标准尺度的预制构件所组成，以利于重新拆装。管道检修井宜配置充分，这样可避免将来再在楼板上开孔。灵活空间，有两种形式。第一种为带活动分隔墙的灵活空间。这种活动分隔墙有特殊构造，装拆方便，但沿墙管线必须明敷。同时管网系统须具有很大的灵活性，不然活动分隔墙的优越性不突出，因为通常非承重分隔墙的改变还是比较容易做到，而管线的变更则比较困难的。第二种为通用灵活空间。这是一个大空间，从平顶上到处可以引下电线以及服务供应软管，地面上到处可以接上、下水管道，因此带水盆的实验台与通风柜都是可移动的。2.6.1.2化学实验室的其他条件化学实验室除对实验台、通风柜等要求外，还应根据实际使用情况，设置必要的条件。（1）冷却循环自来水及洗涤用水的龙头至少应设置1-2个，甚至更多，同时在水池上配置有纯水供给点。（2）化学实验室应有化验盆、水槽、洗涤池，含有水封，防止实验废水返味。实验室内应有地漏，防止跑水，浸泡实验室等水患。（3）实验室应设置单相插座若干，设置独立的配电盘、漏电空气开关，必要时要设有三相电源。（4）实验室配有空调系统，其风口应采用喷塑或其他处理过的金属材料制成，化学实验室一般不设回风口。（5）实验室的照明灯具不宜用金属制品，若选用金属灯具需经表面处理，以防止腐蚀。（6）各种管线应尽量避免外露，实验室应简洁。有条件应设置火灾烟雾报警器等。（7）安全设施包括消防灭火系统，惰性气体灭火系统，安全柜，紧急事故淋洗器、洗眼器等...
