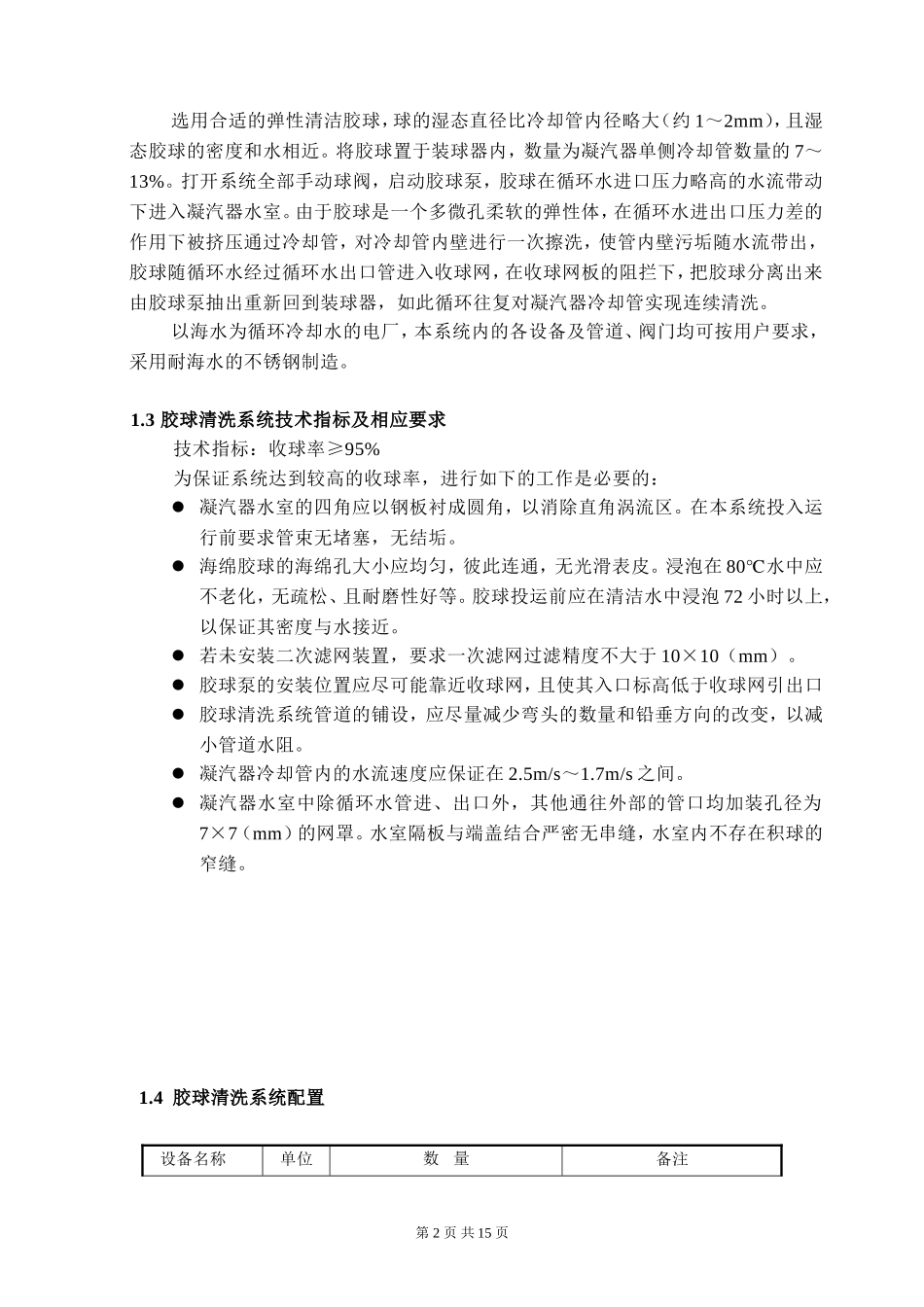

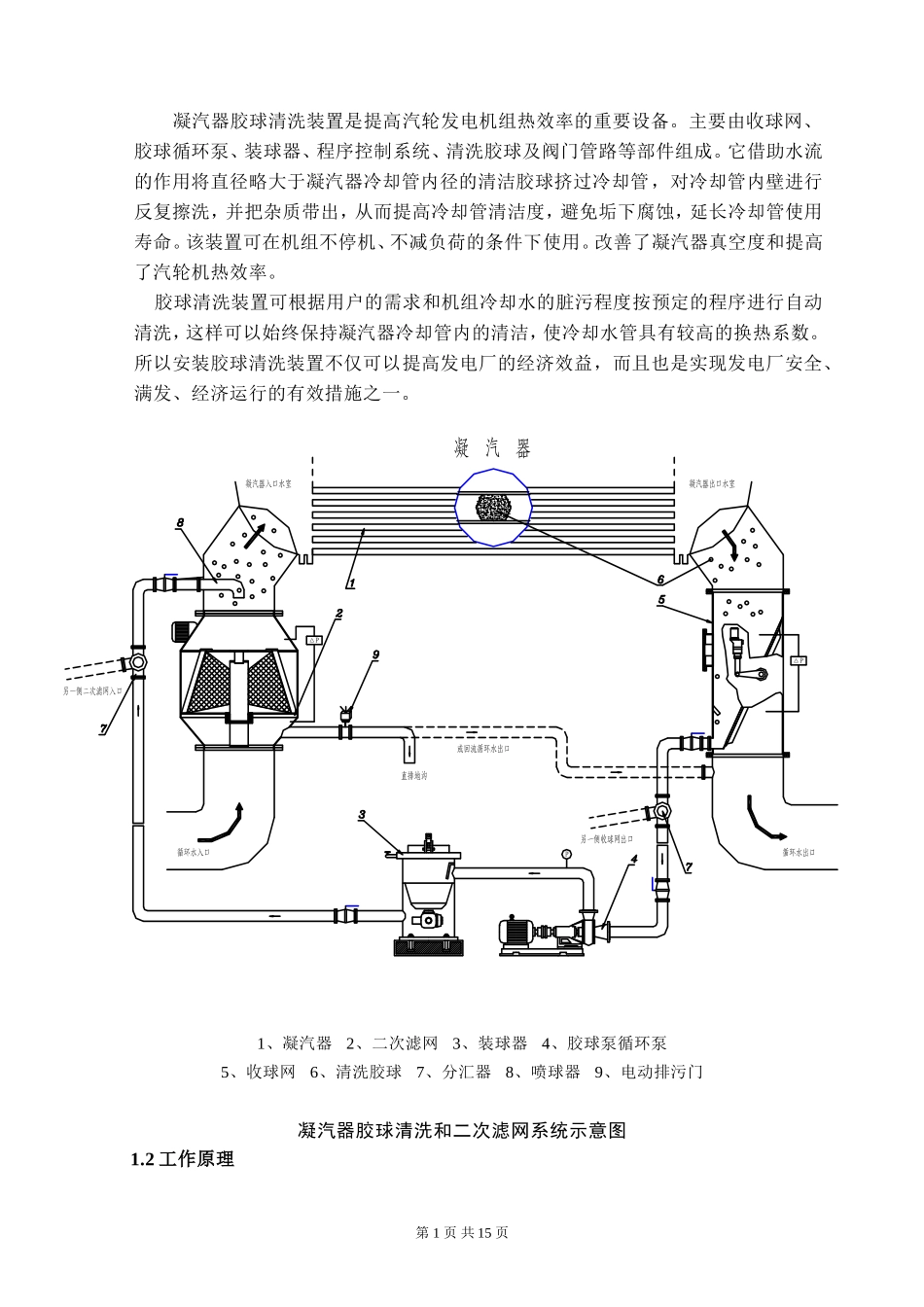

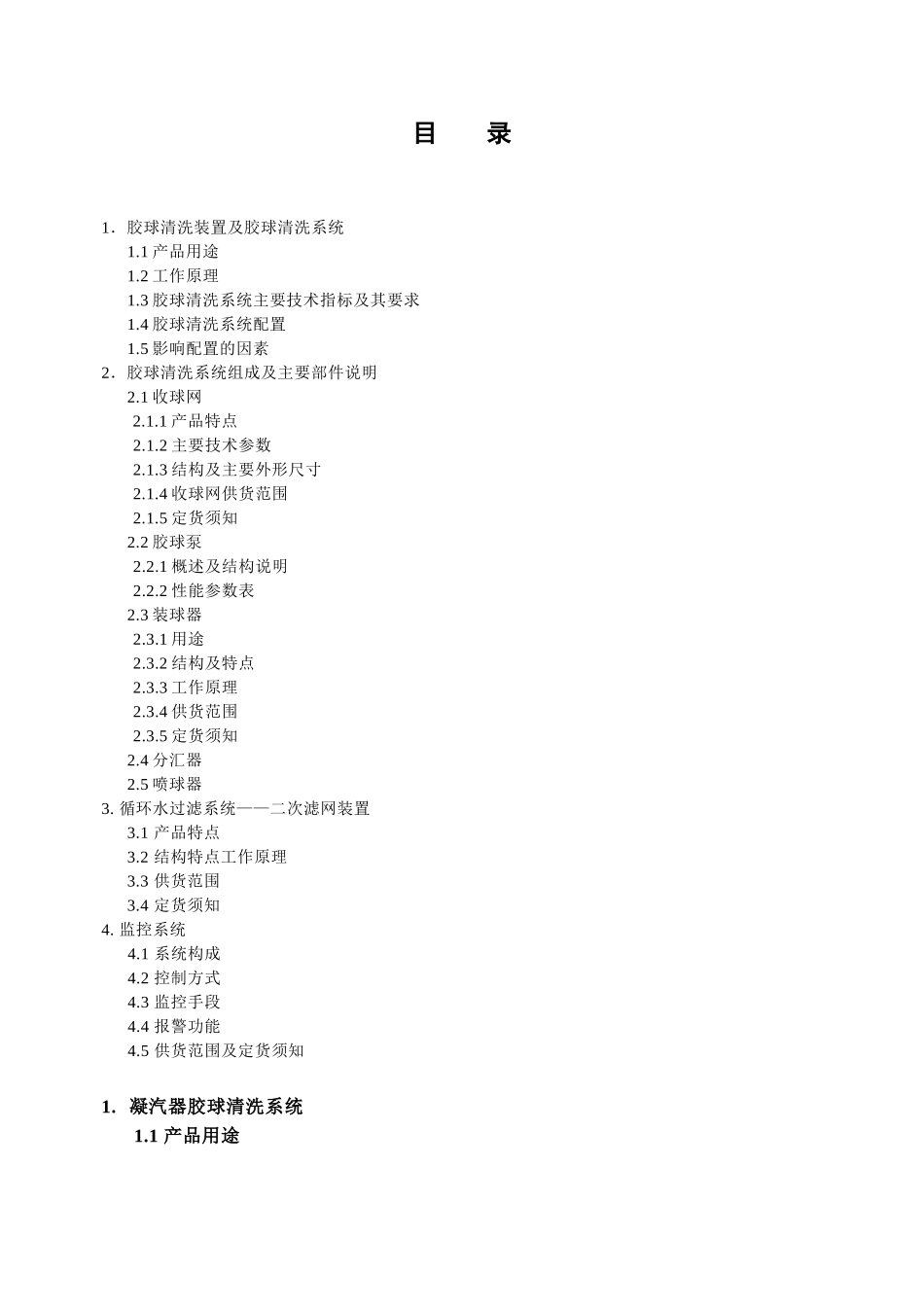

目录1．胶球清洗装置及胶球清洗系统1.1产品用途1.2工作原理1.3胶球清洗系统主要技术指标及其要求1.4胶球清洗系统配置1.5影响配置的因素2．胶球清洗系统组成及主要部件说明2.1收球网2.1.1产品特点2.1.2主要技术参数2.1.3结构及主要外形尺寸2.1.4收球网供货范围2.1.5定货须知2.2胶球泵2.2.1概述及结构说明2.2.2性能参数表2.3装球器2.3.1用途2.3.2结构及特点2.3.3工作原理2.3.4供货范围2.3.5定货须知2.4分汇器2.5喷球器3.循环水过滤系统——二次滤网装置3.1产品特点3.2结构特点工作原理3.3供货范围3.4定货须知4.监控系统4.1系统构成4.2控制方式4.3监控手段4.4报警功能4.5供货范围及定货须知1.凝汽器胶球清洗系统1.1产品用途凝汽器胶球清洗装置是提高汽轮发电机组热效率的重要设备。主要由收球网、胶球循环泵、装球器、程序控制系统、清洗胶球及阀门管路等部件组成。它借助水流的作用将直径略大于凝汽器冷却管内径的清洁胶球挤过冷却管，对冷却管内壁进行反复擦洗，并把杂质带出，从而提高冷却管清洁度，避免垢下腐蚀，延长冷却管使用寿命。该装置可在机组不停机、不减负荷的条件下使用。改善了凝汽器真空度和提高了汽轮机热效率。胶球清洗装置可根据用户的需求和机组冷却水的脏污程度按预定的程序进行自动清洗，这样可以始终保持凝汽器冷却管内的清洁，使冷却水管具有较高的换热系数。所以安装胶球清洗装置不仅可以提高发电厂的经济效益，而且也是实现发电厂安全、满发、经济运行的有效措施之一。1、凝汽器2、二次滤网3、装球器4、胶球泵循环泵5、收球网6、清洗胶球7、分汇器8、喷球器9、电动排污门凝汽器胶球清洗和二次滤网系统示意图1.2工作原理第1页共15页P△P△P选用合适的弹性清洁胶球，球的湿态直径比冷却管内径略大（约1～2mm），且湿态胶球的密度和水相近。将胶球置于装球器内，数量为凝汽器单侧冷却管数量的7～13%。打开系统全部手动球阀，启动胶球泵，胶球在循环水进口压力略高的水流带动下进入凝汽器水室。由于胶球是一个多微孔柔软的弹性体，在循环水进出口压力差的作用下被挤压通过冷却管，对冷却管内壁进行一次擦洗，使管内壁污垢随水流带出，胶球随循环水经过循环水出口管进入收球网，在收球网板的阻拦下，把胶球分离出来由胶球泵抽出重新回到装球器，如此循环往复对凝汽器冷却管实现连续清洗。以海水为循环冷却水的电厂，本系统内的各设备及管道、阀门均可按用户要求，采用耐海水的不锈钢制造。1.3胶球清洗系统技术指标及相应要求技术指标：收球率≥95%为保证系统达到较高的收球率，进行如下的工作是必要的：凝汽器水室的四角应以钢板衬成圆角，以消除直角涡流区。在本系统投入运行前要求管束无堵塞，无结垢。海绵胶球的海绵孔大小应均匀，彼此连通，无光滑表皮。浸泡在80℃水中应不老化，无疏松、且耐磨性好等。胶球投运前应在清洁水中浸泡72小时以上，以保证其密度与水接近。若未安装二次滤网装置，要求一次滤网过滤精度不大于10×10（mm）。胶球泵的安装位置应尽可能靠近收球网，且使其入口标高低于收球网引出口胶球清洗系统管道的铺设，应尽量减少弯头的数量和铅垂方向的改变，以减小管道水阻。凝汽器冷却管内的水流速度应保证在2.5m/s～1.7m/s之间。凝汽器水室中除循环水管进、出口外，其他通往外部的管口均加装孔径为7×7（mm）的网罩。水室隔板与端盖结合严密无串缝，水室内不存在积球的窄缝。1.4胶球清洗系统配置设备名称单位数量备注第2页共15页双排汽三排汽收球网台23订货详见收球网部分二次滤网台23订货详见二次滤网部分胶球泵台23装球器台23提供调试用胶球阀门只69分汇器个46喷球器只46监控系统套23订货详见监控系统部分（本配置会因机组的大小，用户要求而不同）1.5影响系统配置的因素：1)电厂名称、气轮机型号、额定功率（MW）、原设计单位名称。2)每台气轮机所含凝汽器的个数，每台凝汽器的回路数，各回路管束管子数目和管子内径及管束材质；冷却水管出入口直径及在正常冷却水量的情况下各回路压降，最大冷却水量的各回路压降；冷却水的正常流量及最大流量；凝汽器冷却水口管处的工作压力、有无虹吸现象。3)每台机组循环水泵的数量及型...
