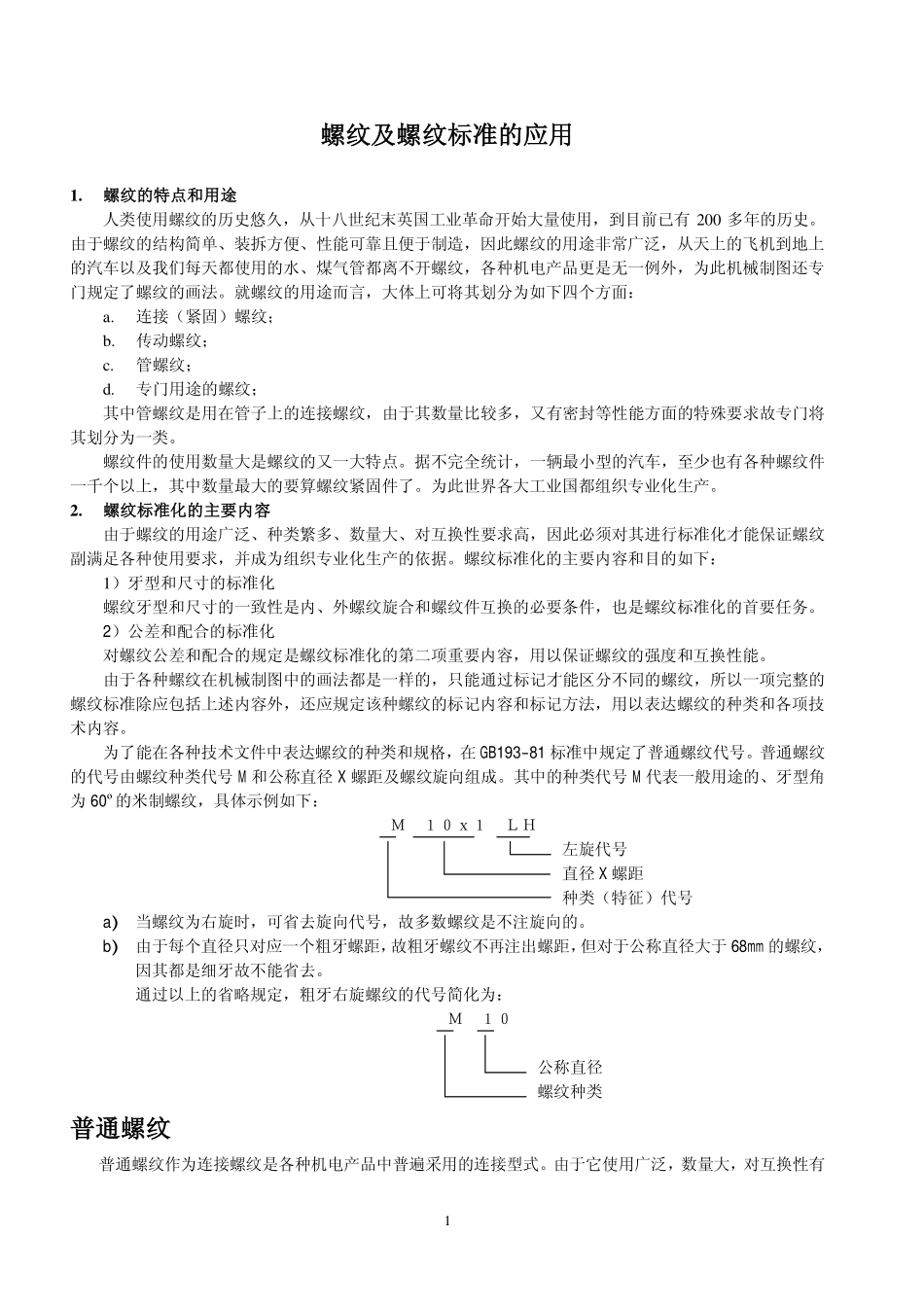

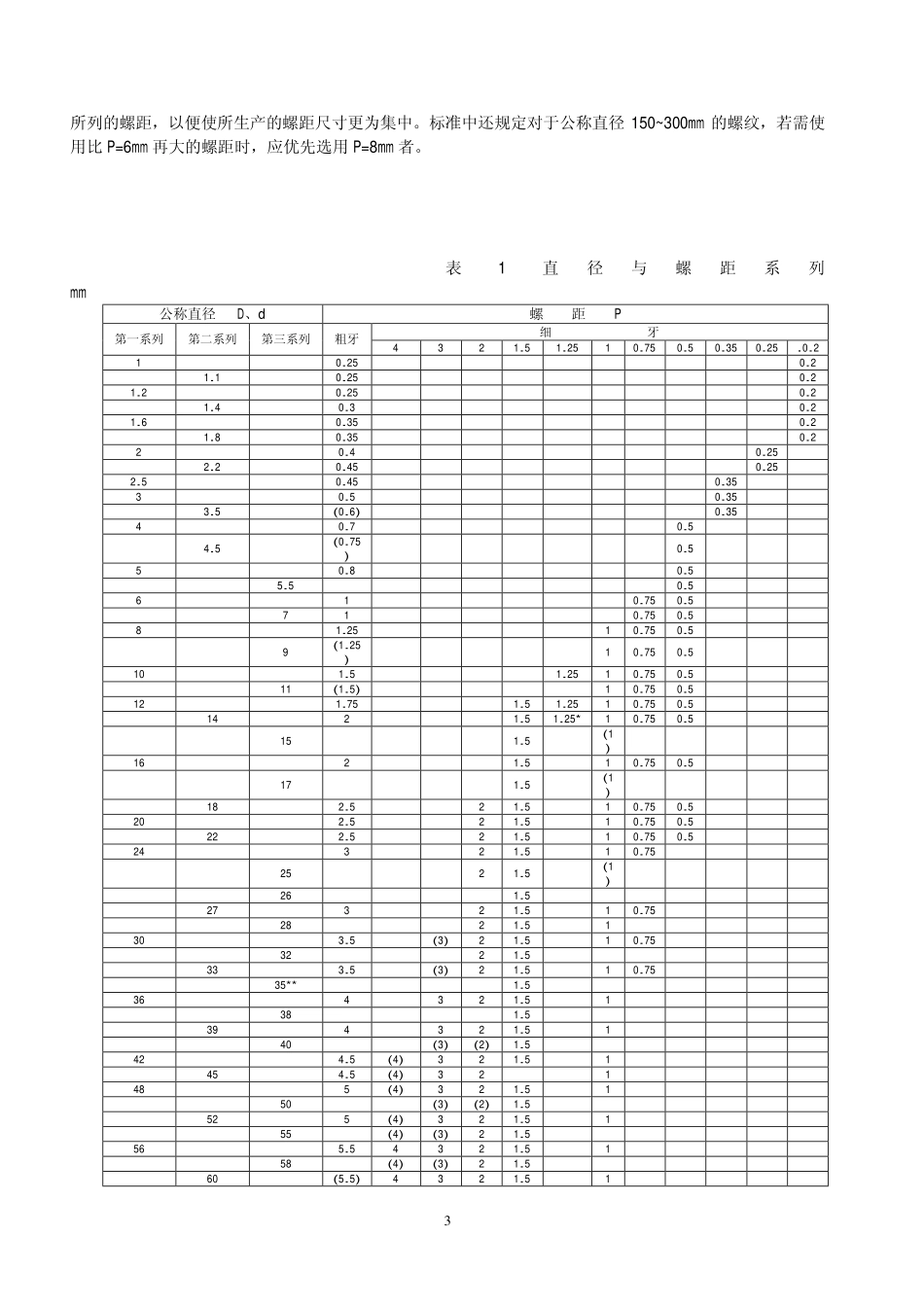

1螺纹及螺纹标准的应用1.螺纹的特点和用途人类使用螺纹的历史悠久，从十八世纪末英国工业革命开始大量使用，到目前已有200多年的历史。由于螺纹的结构简单、装拆方便、性能可靠且便于制造，因此螺纹的用途非常广泛，从天上的飞机到地上的汽车以及我们每天都使用的水、煤气管都离不开螺纹，各种机电产品更是无一例外，为此机械制图还专门规定了螺纹的画法。就螺纹的用途而言，大体上可将其划分为如下四个方面：a.连接（紧固）螺纹；b.传动螺纹；c.管螺纹；d.专门用途的螺纹；其中管螺纹是用在管子上的连接螺纹，由于其数量比较多，又有密封等性能方面的特殊要求故专门将其划分为一类。螺纹件的使用数量大是螺纹的又一大特点。据不完全统计，一辆最小型的汽车，至少也有各种螺纹件一千个以上，其中数量最大的要算螺纹紧固件了。为此世界各大工业国都组织专业化生产。2.螺纹标准化的主要内容由于螺纹的用途广泛、种类繁多、数量大、对互换性要求高，因此必须对其进行标准化才能保证螺纹副满足各种使用要求，并成为组织专业化生产的依据。螺纹标准化的主要内容和目的如下：1）牙型和尺寸的标准化螺纹牙型和尺寸的一致性是内、外螺纹旋合和螺纹件互换的必要条件，也是螺纹标准化的首要任务。2）公差和配合的标准化对螺纹公差和配合的规定是螺纹标准化的第二项重要内容，用以保证螺纹的强度和互换性能。由于各种螺纹在机械制图中的画法都是一样的，只能通过标记才能区分不同的螺纹，所以一项完整的螺纹标准除应包括上述内容外，还应规定该种螺纹的标记内容和标记方法，用以表达螺纹的种类和各项技术内容。为了能在各种技术文件中表达螺纹的种类和规格，在GB193-81标准中规定了普通螺纹代号。普通螺纹的代号由螺纹种类代号M和公称直径X螺距及螺纹旋向组成。其中的种类代号M代表一般用途的、牙型角为60º的米制螺纹，具体示例如下：Ｍ１０ｘ１ＬＨ左旋代号直径X螺距种类（特征）代号a)当螺纹为右旋时，可省去旋向代号，故多数螺纹是不注旋向的。b)由于每个直径只对应一个粗牙螺距，故粗牙螺纹不再注出螺距，但对于公称直径大于68mm的螺纹，因其都是细牙故不能省去。通过以上的省略规定，粗牙右旋螺纹的代号简化为：Ｍ１０公称直径螺纹种类普通螺纹普通螺纹作为连接螺纹是各种机电产品中普遍采用的连接型式。由于它使用广泛，数量大，对互换性有2较高的要求，标准化工作尤其重要。当前普通螺纹标准已经成为产品设计、组织专业化生产以及产品贸易等各个环节中不可缺少的技术依据，从而受到各国的普遍关注。普通螺纹是一个比较典型的螺纹，普通螺纹标准全面地规定了普通螺纹的牙型、尺寸、公差和标记方法。普通螺纹所涉及的许多问题都有很具有代表性，所以正确地理解普通螺纹标准中的各项规定可成为了解其他螺纹的基础。我国现行的普通螺纹标准等效采用了国际标准中关于米制螺纹的各项规定，能与采用国际标准的各国标准相通用。1．普通螺纹的牙型在GB192-81中规定了普通螺纹的基本牙型，参看图1。普通螺纹的基本牙型是以60˚等边三角形为基础构成的对称牙型，在原始三角形的顶部削去H/8得到大径，在原始三角形的底部削去H/4得到小径。2．普通螺纹的尺寸普通螺纹的尺寸包括直径和螺距两个尺寸，标准螺纹的直径和螺距是固定搭配的。GB193-81《普通螺纹直径与螺距系列》规定了普通螺纹直径和螺距的搭配关系，也称之为直径和螺距的组合。其具体规定见表1。1)直径与螺距的选择在GB193-81中还规定了直径和螺距的选择顺序。标准将普通螺纹的直径分为第一、第二和第三三个系列，使用时应优先选用第一系列，其次是第二系列，尽可能不用第三系列。每个直径都可与多个螺距组合使用，由螺距决定螺牙的大小。标准将螺距分为粗牙和细牙两种，粗牙是每个直径所对应的众多螺距中尺寸最大的一个，所以每个直径只有一个粗牙螺纹。粗牙螺纹的直径和螺距的比例适中，螺牙的强度好，一般情况下均应使用粗牙螺纹；当直径尺寸较大、薄壁零件（牙的高度受到限制）、轴向尺寸受到限制（螺纹的扣数不能太少）的场合应使用细牙螺纹。为了提高螺距的标准化程度，在标准中尽量不用粗黑线右下方H=P=0.866052404P90°PP/2H60°...
