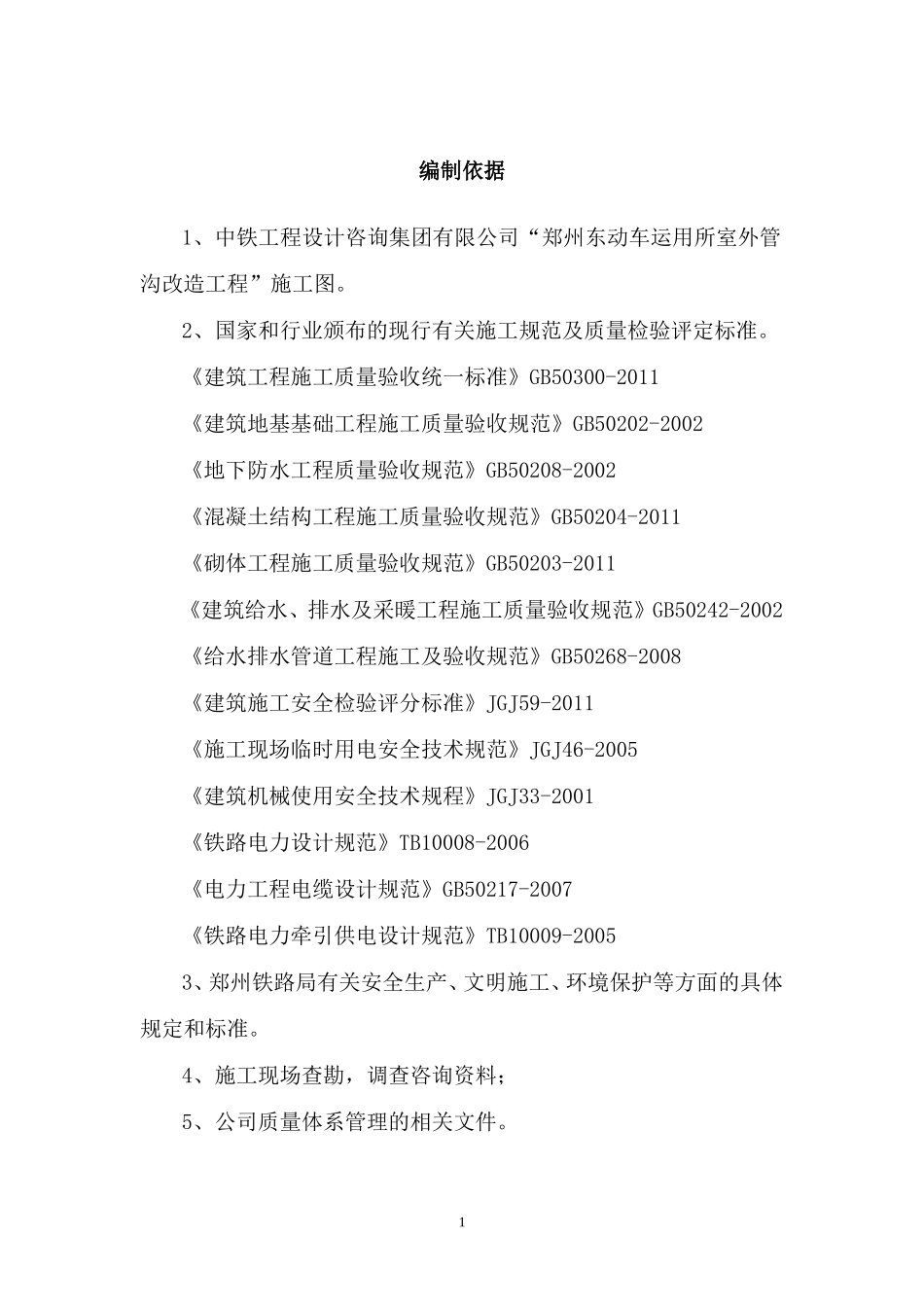

编制依据1、中铁工程设计咨询集团有限公司“郑州东动车运用所室外管沟改造工程”施工图。2、国家和行业颁布的现行有关施工规范及质量检验评定标准。《建筑工程施工质量验收统一标准》GB50300-2011《建筑地基基础工程施工质量验收规范》GB50202-2002《地下防水工程质量验收规范》GB50208-2002《混凝土结构工程施工质量验收规范》GB50204-2011《砌体工程施工质量验收规范》GB50203-2011《建筑给水、排水及采暖工程施工质量验收规范》GB50242-2002《给水排水管道工程施工及验收规范》GB50268-2008《建筑施工安全检验评分标准》JGJ59-2011《施工现场临时用电安全技术规范》JGJ46-2005《建筑机械使用安全技术规程》JGJ33-2001《铁路电力设计规范》TB10008-2006《电力工程电缆设计规范》GB50217-2007《铁路电力牵引供电设计规范》TB10009-20053、郑州铁路局有关安全生产、文明施工、环境保护等方面的具体规定和标准。4、施工现场查勘，调查咨询资料；5、公司质量体系管理的相关文件。1第一章工程概况1.1工程规模本工程为郑州工务机械段轨料装卸车间生产房改造，其工程介绍详见设计概况。建设单位：郑州铁路局设计单位：郑州铁路局设计所施工单位：河南瑞祥建筑工程有限公司负责人：赵小罗楼建筑面积为1293.36m²、层数为4层1.2设计概况本工程总建筑面积1293.36m²，建筑高度为15.54m，四层砖混结构，层高局部为3.9m及6.6m，其余均为3.3m，室内外高差0.45m；合理使用年限50年，抗震设防类别为丙类，设防烈度为7度（0.15g），结构安全等级为二级，耐火等级为二级1.2.1建筑设计1.本工程设计使用年限50年，耐火等级二级，抗震设防烈度为7度，、材料及做法选用图集05YG1表1类别部位图集号备注地面库房、维电工班地6细石混凝土地面卫生间地53300*300陶瓷防滑地砖其他地19800*800地板砖楼面卫生间楼28300*300陶瓷防滑地砖其他楼10800*800地板砖顶棚卫生间顶20铝合金方板吊顶其他顶3白色仿瓷涂料内墙面卫生间内墙111.8m高面砖墙裙其余部分刷白色仿瓷涂料其他内墙6白色仿瓷涂料2外墙面所有外墙外墙21乳胶漆（青灰色、白色）屋面所有屋面屋13不上人屋面台阶室外台阶台5800*800地板砖踢脚室内踢脚踢24地板砖（150mm）坡道室外坡道坡6防滑坡道散水室外散水散3防滑坡道1.2.2结构设计1.结构设计安全级别二级，设计使用年限定50年。2.活载：楼面均布活荷载2.0KN/M²，不上人屋面0.5KN/M².3.风载及抗震设防：基本风压0.45KN/M²基本雪压0.40KN/M²，7度抗震设防。结构材料及做法层别混凝土强度等级砌体类别砖或砌块品种及强度等级砂浆品种基础垫层C15基础C30梁、圈梁、现浇板、楼梯C25构造柱C30其余混凝土构件C20±0.00以下砖砌体MU10水泥砖M7.5水泥砂浆±0.00以下砖砌体MU10加气混凝土砌块或MU10烧结多孔砖Mb5砌筑砂浆或M7.5混合砂浆1.2.3给排水设计生活给水管采用无规共聚聚丙烯塑料给水管（PP-R），专用热熔工具热熔连接；生活污水管及室内雨水管采用PVC-U排水管及其配件，承插粘接接口；室外排水管采用双壁波纹管，承插连接1.2.4电气设计电气：电源采用四相五线制引自总电源，供电压380V/220V，照明支线均为BV-2*2.5，插座支线BV-3*4，插座中心沿距地0.3M暗装。接地电阻不得大于1欧姆1.3开竣工日期等其他项目3第二章施工部署及施工总平面布置2.1施工部署2.1.1任务划分施工时根据专业划分任务，土建、水电、部分装饰等工程分别由公司所属各专业队伍承担，在公司、项目部的统一管理下，以土建为主导，各专业之间做到相互协调、密切配合。2.1.2管理目标1、质量目标：符合设计图纸及有关质量验收规范，全面按ISO9002体系管理程序进行施工，确保一次验收合格等级。2、工期目标：日历天。3、安全生产目标：加强施工人员安全教育，提高施工人员自我保护意识，落实安全生产岗位责任制，杜绝重伤和死亡事故。4、文明生产目标：推行标准化管理，以铁路文明施工样板工地为标准42.2施工准备2.2.1技术准备1.熟悉和审查施工图纸：（1）收拿到图纸后，仔细检查施工图纸是否完整和齐全，施工图纸设计内容是否符合工程施工规范。（2）各技术人员抓紧熟悉图纸，检查施工图纸及各组成部分间有无矛盾和错误，如建筑图与其...
