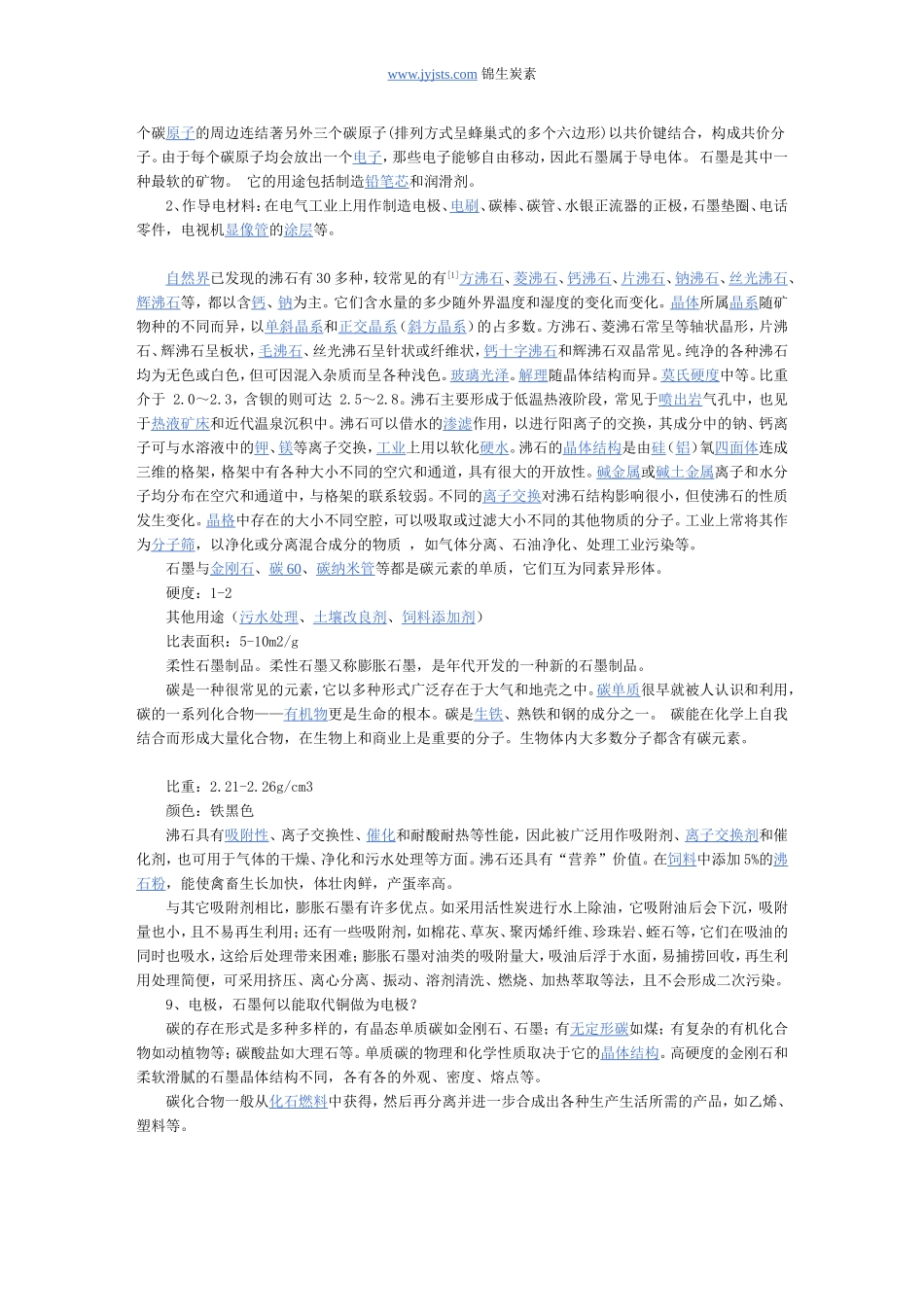

www.jyjsts.com锦生炭素石墨烯是由sp2杂化碳原子构成的一种具有蜂窝状六方点阵结构的二维纳米材料,是构成其它维度碳材料的基础。石墨烯的长程π共轭电子,使其具有优异的热学、机械和电学性能。因此,研究者对石墨烯未来在纳米电子学、材料科学、凝聚态物理以及低维物理方面的应用产生了广泛的兴趣,但石墨烯在电子领域的应用受限于它的零带隙特性。为了打开石墨烯的带隙,研究者探索了许多方法,比如剪裁石墨成量子点、纳米带、纳米网格或者把石墨烯铺到特殊的衬底上,其中一个可行的方法就是通过掺杂来调控石墨烯的电学性质,但本征石墨烯具有完美的蜂窝状结构,很难通过杂质原子的掺杂来调控其电学性能,为此,本文重点对N+离子注入实现石墨烯的掺杂进行了探索。本文制备了机械剥离和还原氧化两类石墨烯,利用光学显微镜、AFM、拉曼光谱、傅里叶红外光谱、XPS、AES等手段对石墨烯进行了表征;对两类石墨烯分别进行了N+离子注入和随后的退火处理,成功实现了两类石墨烯的掺杂;并制备了相应的石墨烯场效应晶体管,研究了其电学性能。得出的主要结果如下:①利用表征石墨烯的重要工具——拉曼光谱,研究了石墨烯缺陷的变化与离子注入剂量之间的关系。得到了合适的离子注入的剂量:1×1014cm-2,在此剂量下,石墨烯表面会有适当的缺陷用来掺杂,并且这些缺陷可以通过退火来消除;②发现在氮气中退火样品的拉曼光谱谱峰的蓝移比在氨气中的明显。这可能是因为在氨气中退火后氮原子掺杂进石墨烯,使得石墨烯产生较小的应变;③采用XPS和AES检测了在氮气和氨气气氛中退火的离子注入石墨烯样品。结果显示,在氮气中退火的样品中没有N信号,而在氨气退火的样品中有N信号。结果说明了离子注入的石墨烯通过在氨气中退火,实现了N掺杂;④为了研究不同石墨烯样品的电学性质,制备了背栅石墨烯场效应晶体管。结果显示,本征石墨烯场效应晶体管是双极晶体管,它的电导最小值位于正栅压位置,说明石墨烯是p-型掺杂。用在氮气中退火的离子注入石墨烯制备的场效应晶体管的双极特性消失了,电导最小值仍然处于正栅压位置,还是p-型掺杂。用在氨气中退火的离子注入石墨烯制备的场效应晶体管显示出了双极特性,在真空中它的电导最小值位于负栅压位置,表明是n-型掺杂。此外,本文还研究了还原石墨烯的掺杂,利用拉曼光谱和傅里叶红外光谱表征了N+离子注入后的还原石墨烯的结构,制备了场效应晶体管,并测试了其电学性能。结果发现,N+离子注入还原石墨烯和本征石墨烯不同,N+离子与还原后的氧化石墨烯表面的官能团发生了反应,从而起到了掺杂的效果。通过场效应晶体管的测试发现N+离子注入具有调节晶体管阈值电压的功能。分子式：C1）耐高温型：石墨的熔点为3850±50℃，沸点为4250℃，即使经超高温电弧灼烧，重量的损失很小，热膨胀系数也很小。石墨强度随温度提高而加强，在2000℃时，石墨强度提高一倍。从现有的文献中可以查知，膨胀石墨是一种性能优良的吸附剂，尤其是它具有疏松多孔结构，对有机化合物具有强大的吸附能力，1g膨胀石墨可吸附80g石油，于是膨胀石墨就被设计成各种工业油脂和工业油料的吸附剂。2）导电、导热性：石墨的导电性比一般非金属矿高一百倍。导热性超过钢、铁、铅等金属材料。导热系数随温度升高而降低，甚至在极高的温度下，石墨成绝热体。石墨能够导电是因为石墨中每个碳原子与其他碳原子只形成3个共价键,每个碳原子仍然保留1个自由电子来传输电荷。碳是一种非金属元素，位于元素周期表的第二周期IVA族。拉丁语为Carbonium，意为“煤，木炭”。汉字“碳”字由木炭的“炭”字加石字旁构成，从“炭”字音。石墨是元素碳的一种同素异形体[1]，每www.jyjsts.com锦生炭素个碳原子的周边连结著另外三个碳原子(排列方式呈蜂巢式的多个六边形)以共价键结合，构成共价分子。由于每个碳原子均会放出一个电子，那些电子能够自由移动，因此石墨属于导电体。石墨是其中一种最软的矿物。它的用途包括制造铅笔芯和润滑剂。2、作导电材料：在电气工业上用作制造电极、电刷、碳棒、碳管、水银正流器的正极，石墨垫圈、电话零件，电视机显像管的涂层等。自然界已发现的沸石有30多种，较常见的有[1]方沸石、菱沸石、钙沸石、片沸石、钠...
