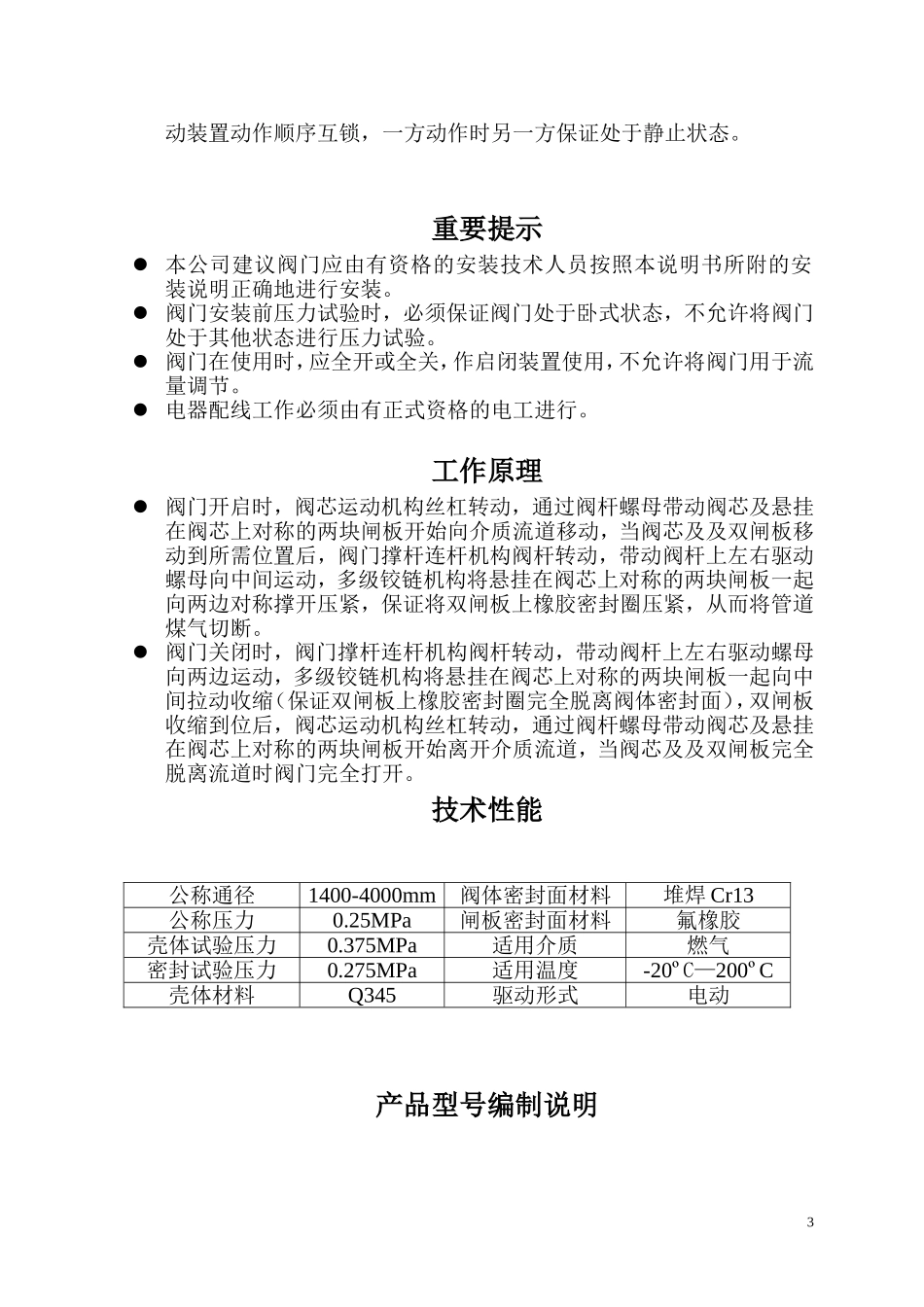

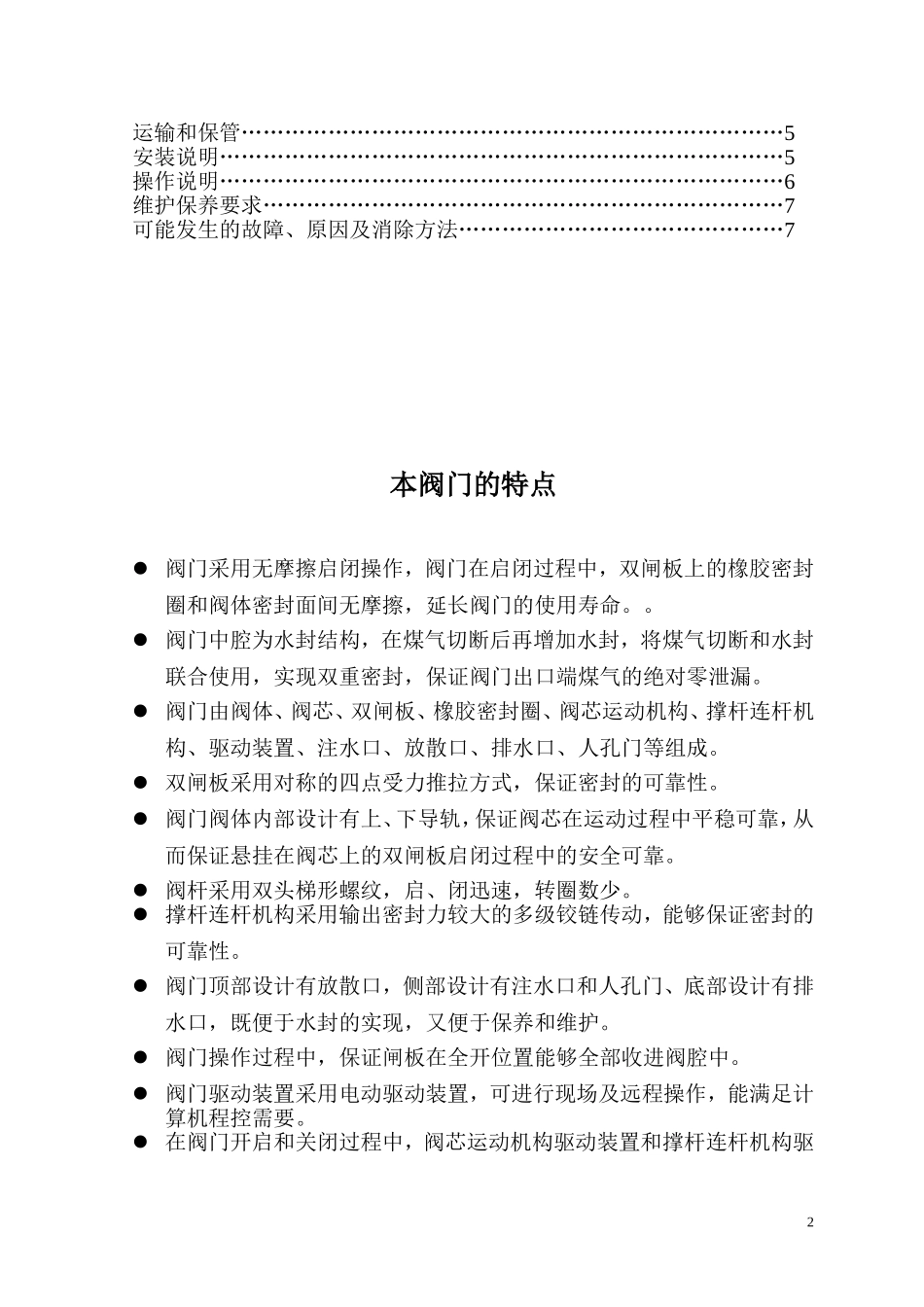

和谐Harmonious有序Order争先Trytobethefirst卧式水封双闸板燃气隔断阀安装使用说明书河南亚天高压阀门制造有限公司目录本阀门的特点………………………………………………………………1重要提示……………………………………………………………………2工作原理……………………………………………………………………2技术性能……………………………………………………………………3产品型号编制说明…………………………………………………………3产品结构图…………………………………………………………………4阀门连接尺寸………………………………………………………………4运输和保管…………………………………………………………………5安装说明……………………………………………………………………5操作说明……………………………………………………………………6维护保养要求………………………………………………………………7可能发生的故障、原因及消除方法………………………………………7本阀门的特点阀门采用无摩擦启闭操作，阀门在启闭过程中，双闸板上的橡胶密封圈和阀体密封面间无摩擦，延长阀门的使用寿命。。阀门中腔为水封结构，在煤气切断后再增加水封，将煤气切断和水封联合使用，实现双重密封，保证阀门出口端煤气的绝对零泄漏。阀门由阀体、阀芯、双闸板、橡胶密封圈、阀芯运动机构、撑杆连杆机构、驱动装置、注水口、放散口、排水口、人孔门等组成。双闸板采用对称的四点受力推拉方式，保证密封的可靠性。阀门阀体内部设计有上、下导轨，保证阀芯在运动过程中平稳可靠，从而保证悬挂在阀芯上的双闸板启闭过程中的安全可靠。阀杆采用双头梯形螺纹，启、闭迅速，转圈数少。撑杆连杆机构采用输出密封力较大的多级铰链传动，能够保证密封的可靠性。阀门顶部设计有放散口，侧部设计有注水口和人孔门、底部设计有排水口，既便于水封的实现，又便于保养和维护。阀门操作过程中，保证闸板在全开位置能够全部收进阀腔中。阀门驱动装置采用电动驱动装置，可进行现场及远程操作，能满足计算机程控需要。在阀门开启和关闭过程中，阀芯运动机构驱动装置和撑杆连杆机构驱2动装置动作顺序互锁，一方动作时另一方保证处于静止状态。重要提示本公司建议阀门应由有资格的安装技术人员按照本说明书所附的安装说明正确地进行安装。阀门安装前压力试验时，必须保证阀门处于卧式状态，不允许将阀门处于其他状态进行压力试验。阀门在使用时，应全开或全关，作启闭装置使用，不允许将阀门用于流量调节。电器配线工作必须由有正式资格的电工进行。工作原理阀门开启时，阀芯运动机构丝杠转动，通过阀杆螺母带动阀芯及悬挂在阀芯上对称的两块闸板开始向介质流道移动，当阀芯及及双闸板移动到所需位置后，阀门撑杆连杆机构阀杆转动，带动阀杆上左右驱动螺母向中间运动，多级铰链机构将悬挂在阀芯上对称的两块闸板一起向两边对称撑开压紧，保证将双闸板上橡胶密封圈压紧，从而将管道煤气切断。阀门关闭时，阀门撑杆连杆机构阀杆转动，带动阀杆上左右驱动螺母向两边运动，多级铰链机构将悬挂在阀芯上对称的两块闸板一起向中间拉动收缩（保证双闸板上橡胶密封圈完全脱离阀体密封面），双闸板收缩到位后，阀芯运动机构丝杠转动，通过阀杆螺母带动阀芯及悬挂在阀芯上对称的两块闸板开始离开介质流道，当阀芯及及双闸板完全脱离流道时阀门完全打开。技术性能公称通径1400-4000mm阀体密封面材料堆焊Cr13公称压力0.25MPa闸板密封面材料氟橡胶壳体试验压力0.375MPa适用介质燃气密封试验压力0.275MPa适用温度-20ºC—200ºC壳体材料Q345驱动形式电动产品型号编制说明3YSZW44F-2.5C壳体材料Q345公称压力2.5kgf/cm²(0.25MPa)阀门密封软材料为氟橡胶闸板为双闸板形式阀门与管道连接形式为法兰式驱动方式：电动—9；蜗轮—3；手轮—省略不标本公司卧式水封双闸板燃气隔断阀代号阀门公称通径1400—4000mm产品结构图阀门连接尺寸4运输和保管1.在储运期间，阀门应处于关闭状态，法兰密封面应加以保护，作好防锈处理。保证运输过程中密封件和法兰密封面不受到...
