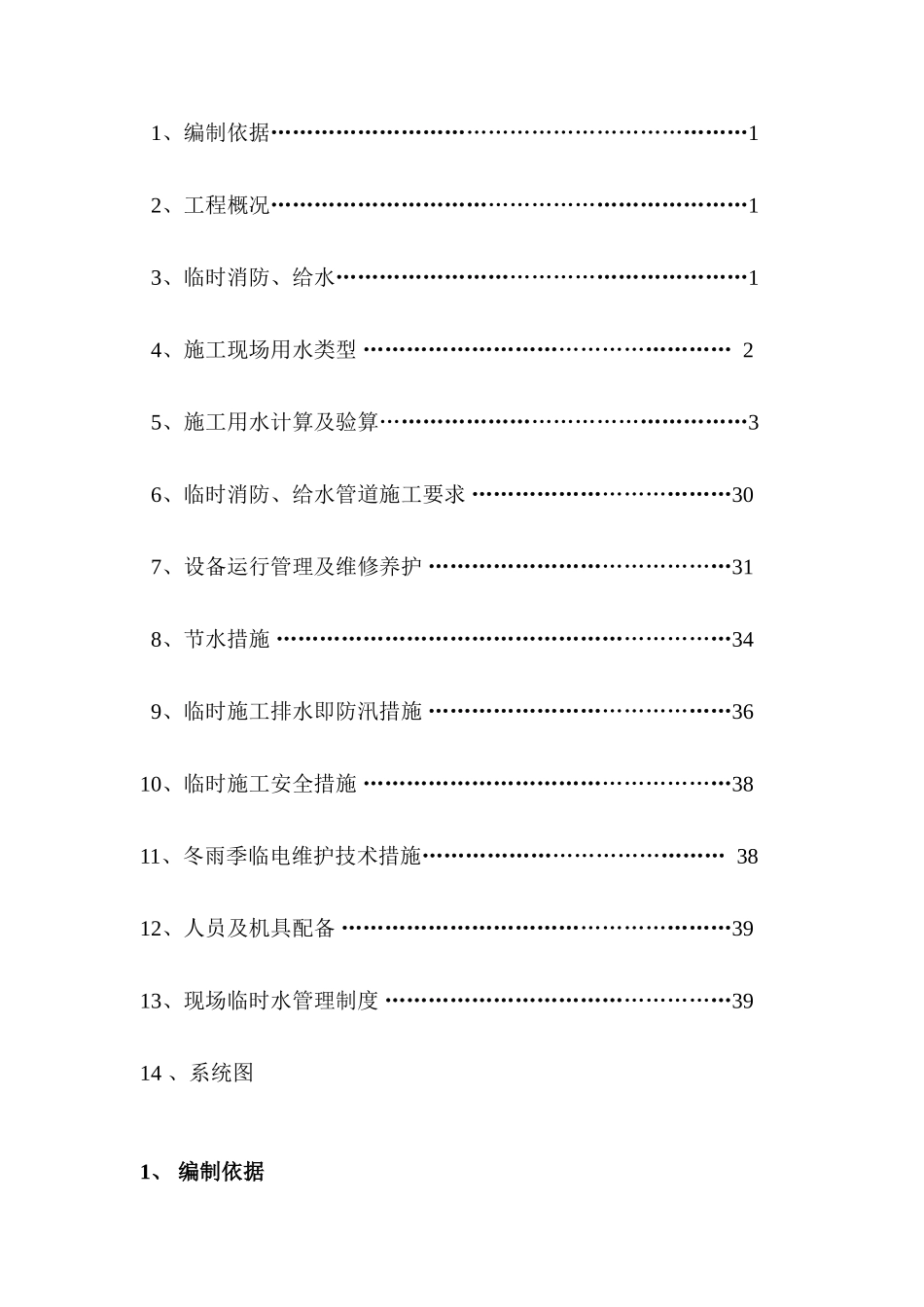

总参测绘导航局10、11、12住宅楼及地下车库密闭垃圾站工程临时用水施工方案编制单位:北京城建集团有限责任公司编制人:审核人:审批人:编制日期:2011年03月10日目录1、编制依据…………………………………………………………12、工程概况…………………………………………………………13、临时消防、给水…………………………………………………14、施工现场用水类型……………………………………………25、施工用水计算及验算……………………………………………36、临时消防、给水管道施工要求………………………………307、设备运行管理及维修养护……………………………………318、节水措施………………………………………………………349、临时施工排水即防汛措施……………………………………3610、临时施工安全措施……………………………………………3811、冬雨季临电维护技术措施……………………………………3812、人员及机具配备………………………………………………3913、现场临时水管理制度…………………………………………3914、系统图1、编制依据1.1业主提供的基坑开挖图、规划总平面图、现场管线图;1.2现场实际勘察结果;1.3《建筑设计防火规范》(GB50016—2006);1.4《建筑给水排水设计规范》(GB50015-2003)(2009年版);1.5《高层民用建筑设计防火规范》(GB50045-95)(2005年版);1.6《建筑灭火器配置设计规范》(GB50140-2005);1.7《住宅设计规范》(GB50096-1999)(2003年版);1.8《北京市建筑施工现场安全标准化手册》京建施(2008)186号;1.9《施工用水参考定额》。2、工程概况2.1、本工程位于北京市海淀区北三环中路96号院内。拟建物的东侧为花园路,南临原有东7楼,北侧和西侧为1205工厂。场地标高为48.7~48.9m,场地基本平整。2.2、建筑特点:东10楼、东11楼、东12楼三栋住宅楼、一个地下车库及密闭垃圾站。东10楼、东12楼地下3层、地上20层;东11楼地下3层、地上12层;地下车库地下2层;密闭垃圾站地上1层。2.3、建筑面积:总建筑面积:52472m2。其中东10楼:地上,14081.72㎡;地下,1958.5㎡,合计:16040.22㎡;东11楼:地上,8403.04㎡,地下,1932.2㎡;合计:16121.3㎡;东12楼:地上,14132.6㎡;地下,1988.7㎡;合计:16121.3㎡。2.4、建筑层数东10楼:地上,20,地下3层;东11楼:地上,13,地下3层;东20楼:地上:20,地下3层;车库:地下,2层。2.5、建筑层高东10楼:地上,2.90m,地下一,3.20;地下二,2.90m,地下三,2.90m;东11楼:地上,2.90m,地下一,3.20;地下二,2.90m,地下三,2.90m;东12楼:地上,2.90m,地下一,3.20;地下二,2.90m,地下三,2.90m;车库:地下一,南区3.60m,北区3.90m,地下二,南区3.60m,北区3.90m。2.6、建筑高度建筑高度:±0.000=49.00m;基底标高:东10楼:-10.10m;东11楼:-10.10m;东12楼:-10.10m;车库:-10.10m、-10.40m;室内外高差:0.30m;檐高:东10楼:59.10m;东11楼:35.9m;东12楼:59.10m。2.7、结构类型基础:整体平板式筏板基础。住宅:现浇剪力墙结构。车库:现浇框架剪力墙结构。3、临时消防供水3.1、结构施工期间3.1.1、±0以下施工时,利用现场基槽施工时用的消火栓作为消防用水,待±0以下拆除模板后,临时消防水干管从水泵房引出,设立支管分别引入结构内部。3.1.2、1层至13层及20层结构施工期间,现场设置的消防泵房内、水池为水源,必须满足两个DN65消火栓启用及20min消防储备水要求,水泵房内设有80扬程水泵两台(一备一用),4m×4m×2m消防水池一个,每楼设置一根DN80消防立管。消防平面布置及系统图。3.1.3、项目部管理人员办公室、工人生活区、食堂、工地大门、配电室处均配备MF/ABC2手提式干粉灭火器,灭火器配置点为每20m两具,灭火器放入专用灭火器箱。装修期间利用结构期间临时消防系统,由于施工因素会造成消防盲区,局部配备干粉灭火器,直至室内消防系统可满足临时消防要求为止。3.1.4、其它3.1.4.1、室外消火栓均设均为DN65单头型,配消防水龙带25m一盘,φ19消防水枪1支;室内消火栓均为DN65单头型,配消防水龙带25m一盘,φ19消防水...
