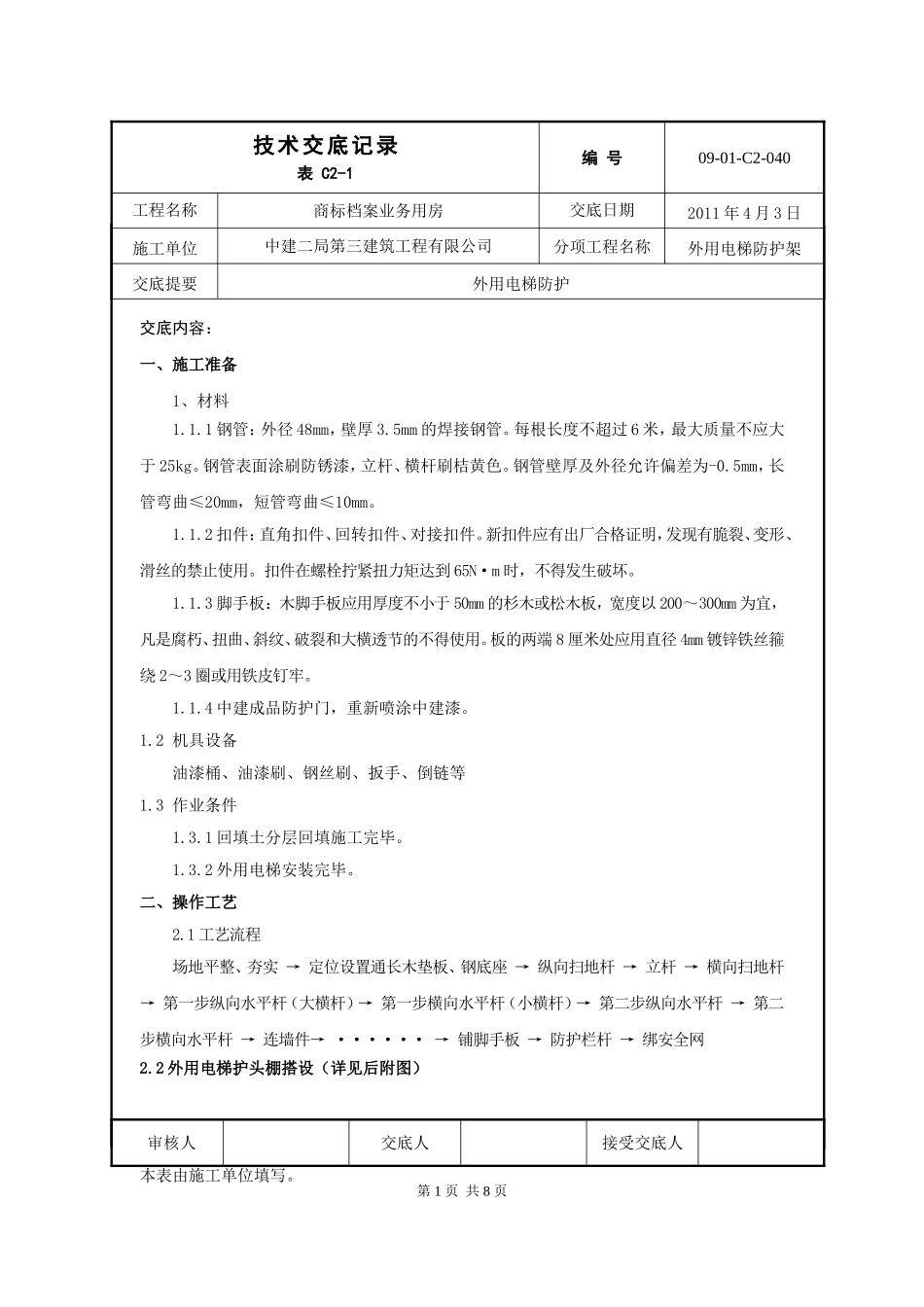

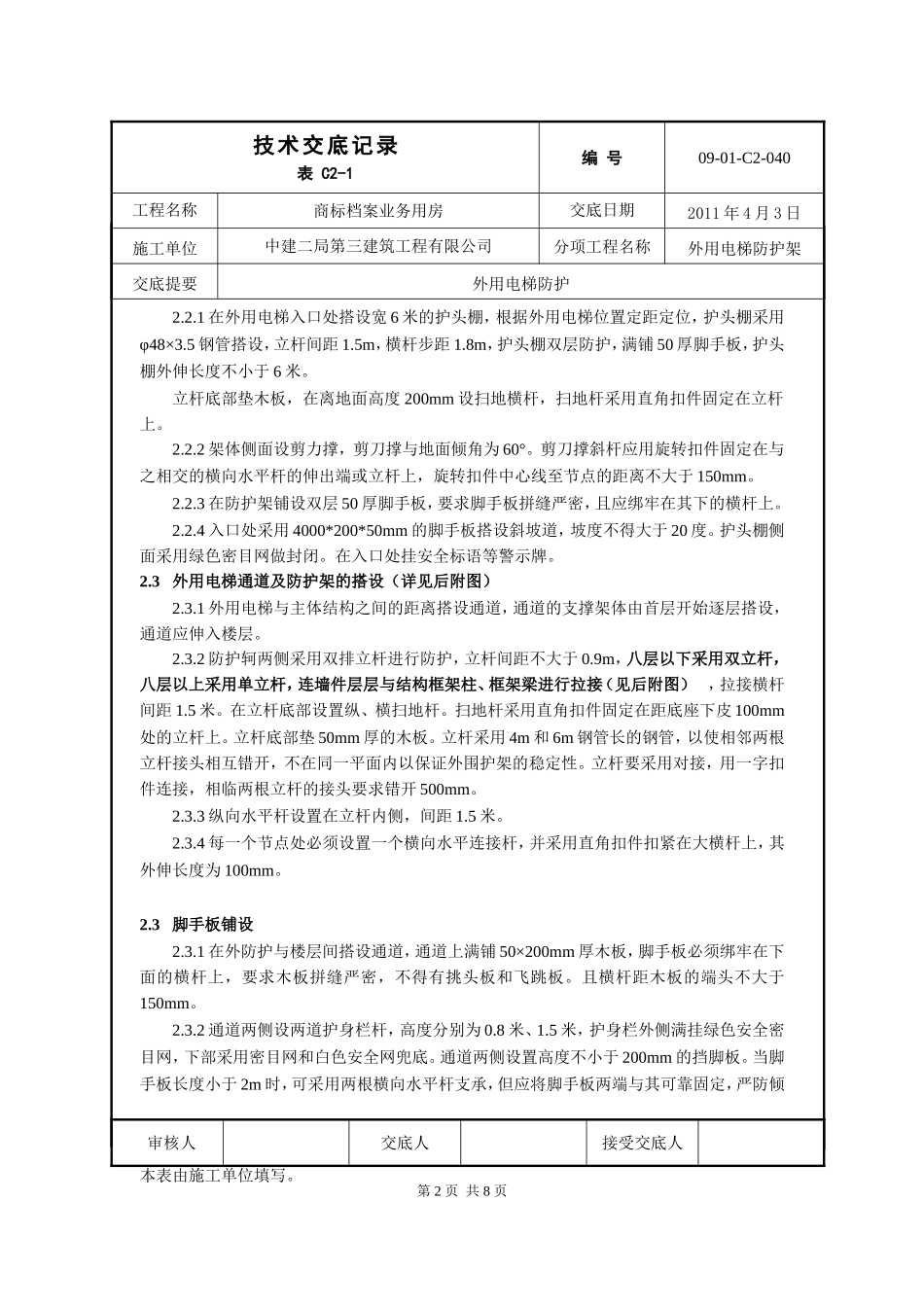

交底内容：一、施工准备1、材料1.1.1钢管：外径48mm，壁厚3.5mm的焊接钢管。每根长度不超过6米，最大质量不应大于25kg。钢管表面涂刷防锈漆，立杆、横杆刷桔黄色。钢管壁厚及外径允许偏差为-0.5mm，长管弯曲≤20mm，短管弯曲≤10mm。1.1.2扣件：直角扣件、回转扣件、对接扣件。新扣件应有出厂合格证明，发现有脆裂、变形、滑丝的禁止使用。扣件在螺栓拧紧扭力矩达到65N·m时，不得发生破坏。1.1.3脚手板：木脚手板应用厚度不小于50mm的杉木或松木板，宽度以200～300mm为宜，凡是腐朽、扭曲、斜纹、破裂和大横透节的不得使用。板的两端8厘米处应用直径4mm镀锌铁丝箍绕2～3圈或用铁皮钉牢。1.1.4中建成品防护门，重新喷涂中建漆。1.2机具设备油漆桶、油漆刷、钢丝刷、扳手、倒链等1.3作业条件1.3.1回填土分层回填施工完毕。1.3.2外用电梯安装完毕。二、操作工艺2.1工艺流程场地平整、夯实→定位设置通长木垫板、钢底座→纵向扫地杆→立杆→横向扫地杆→第一步纵向水平杆（大横杆）→第一步横向水平杆（小横杆）→第二步纵向水平杆→第二步横向水平杆→连墙件→······→铺脚手板→防护栏杆→绑安全网2.2外用电梯护头棚搭设（详见后附图）审核人交底人接受交底人本表由施工单位填写。第1页共8页技术交底记录表C2-1编号09-01-C2-040工程名称商标档案业务用房交底日期2011年4月3日施工单位中建二局第三建筑工程有限公司分项工程名称外用电梯防护架交底提要外用电梯防护2.2.1在外用电梯入口处搭设宽6米的护头棚，根据外用电梯位置定距定位，护头棚采用φ48×3.5钢管搭设，立杆间距1.5m，横杆步距1.8m，护头棚双层防护，满铺50厚脚手板，护头棚外伸长度不小于6米。立杆底部垫木板，在离地面高度200mm设扫地横杆，扫地杆采用直角扣件固定在立杆上。2.2.2架体侧面设剪力撑，剪刀撑与地面倾角为60°。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至节点的距离不大于150mm。2.2.3在防护架铺设双层50厚脚手板，要求脚手板拼缝严密，且应绑牢在其下的横杆上。2.2.4入口处采用4000*200*50mm的脚手板搭设斜坡道，坡度不得大于20度。护头棚侧面采用绿色密目网做封闭。在入口处挂安全标语等警示牌。2.3外用电梯通道及防护架的搭设（详见后附图）2.3.1外用电梯与主体结构之间的距离搭设通道，通道的支撑架体由首层开始逐层搭设，通道应伸入楼层。2.3.2防护轲两侧采用双排立杆进行防护，立杆间距不大于0.9m，八层以下采用双立杆，八层以上采用单立杆，连墙件层层与结构框架柱、框架梁进行拉接（见后附图），拉接横杆间距1.5米。在立杆底部设置纵、横扫地杆。扫地杆采用直角扣件固定在距底座下皮100mm处的立杆上。立杆底部垫50mm厚的木板。立杆采用4m和6m钢管长的钢管，以使相邻两根立杆接头相互错开，不在同一平面内以保证外围护架的稳定性。立杆要采用对接，用一字扣件连接，相临两根立杆的接头要求错开500mm。2.3.3纵向水平杆设置在立杆内侧，间距1.5米。2.3.4每一个节点处必须设置一个横向水平连接杆，并采用直角扣件扣紧在大横杆上，其外伸长度为100mm。2.3脚手板铺设2.3.1在外防护与楼层间搭设通道，通道上满铺50×200mm厚木板，脚手板必须绑牢在下面的横杆上，要求木板拼缝严密，不得有挑头板和飞跳板。且横杆距木板的端头不大于150mm。2.3.2通道两侧设两道护身栏杆，高度分别为0.8米、1.5米，护身栏外侧满挂绿色安全密目网，下部采用密目网和白色安全网兜底。通道两侧设置高度不小于200mm的挡脚板。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾审核人交底人接受交底人本表由施工单位填写。第2页共8页技术交底记录表C2-1编号09-01-C2-040工程名称商标档案业务用房交底日期2011年4月3日施工单位中建二局第三建筑工程有限公司分项工程名称外用电梯防护架交底提要外用电梯防护翻。铺设方法采用对接平铺。接头处应设两根横向水平杆，采用搭接接头时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm，两侧设置高度200mm的挡脚板。2.4防护门安装对应外用电梯门，在外架...
