空调两器专用设备VIP专享VIP免费

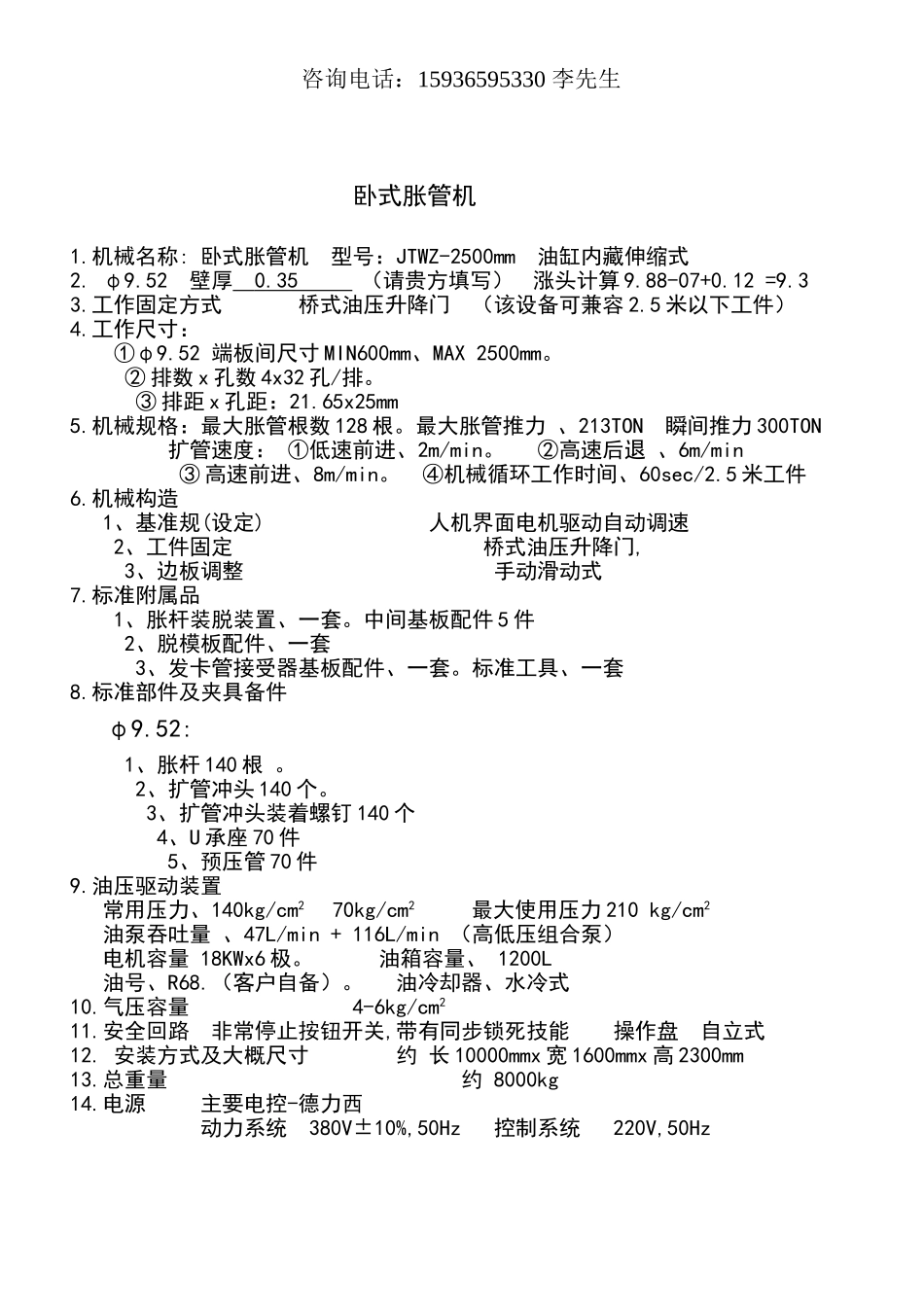

咨询电话：15936595330李先生卧式胀管机1.机械名称:卧式胀管机型号：JTWZ-2500mm油缸内藏伸缩式2.φ9.52壁厚0.35（请贵方填写）涨头计算9.88-07+0.12=9.33.工作固定方式桥式油压升降门（该设备可兼容2.5米以下工件）4.工作尺寸：①φ9.52端板间尺寸MIN600mm、MAX2500mm。②排数x孔数4x32孔/排。③排距x孔距：21.65x25mm5.机械规格：最大胀管根数128根。最大胀管推力、213TON瞬间推力300TON扩管速度：①低速前进、2m/min。②高速后退、6m/min③高速前进、8m/min。④机械循环工作时间、60sec/2.5米工件6.机械构造1、基准规(设定)人机界面电机驱动自动调速2、工件固定桥式油压升降门,3、边板调整手动滑动式7.标准附属品1、胀杆装脱装置、一套。中间基板配件5件2、脱模板配件、一套3、发卡管接受器基板配件、一套。标准工具、一套8.标准部件及夹具备件φ9.52:1、胀杆140根。2、扩管冲头140个。3、扩管冲头装着螺钉140个4、U承座70件5、预压管70件9.油压驱动装置常用压力、140kg/cm270kg/cm2最大使用压力210kg/cm2油泵吞吐量、47L/min+116L/min（高低压组合泵）电机容量18KWx6极。油箱容量、1200L油号、R68.（客户自备）。油冷却器、水冷式10.气压容量4-6kg/cm211.安全回路非常停止按钮开关,带有同步锁死技能操作盘自立式12.安装方式及大概尺寸约长10000mmx宽1600mmx高2300mm13.总重量约8000kg14.电源主要电控-德力西动力系统380V±10%,50Hz控制系统220V,50Hz咨询电话：15936595330李先生手动胀管机（一机双头）一、设备名称：手动涨管机。二、型号：JSZ-φ9.52*2φ12.7*2φ15.88*2三、工作性能：本设备的下列配置，可有效完成对-铜-铝管的涨接工作。四、工作参数：1、使用范围：圆形铜管和铝管。2、涨管规格：涨管--2支/次，铜管：软态3、涨管有效长度：4000mm4、中心距：φ9.52-25mmφ12.7-31.7φ15.88-38.15、转矩：171---219N.m五、机械部分：（一）机械构造：1.龙门架平衡器悬挂式、鸭嘴夹紧。2.涨管方式：齿轮推进12m/分钟以上。3.涨管方式:手动调整；附带扩口器扩口。（二）标准配置：1、涨头；12个（各4件）0.350.50.52、涨杆；8根（φ7—4件φ10—4件）3、涨套；12个（各4件）4.扩口头3个（各1件）5、夹嘴3件（各1件）六、液压部分：（一）组成：1.电机：2.2KW-4P2.油泵：国产名牌3.电磁阀组：台湾艾利特（二）工作参数1.油压常用压力:70gf/cm22.油箱容量：45L3.油号：R32（自备）二、电气及控制部分：1．电源进线：AC380V三相五线制2.电磁阀工作电压：AC220V3.操作电压：DC24V4.安全保护：设备整体接地，异常状态紧急停止按扭。三、安装：安装方式：龙门架地面膨胀螺丝固定，整机重量：约500kg设备外形尺寸:LXBXH(mm):800X240X3500全自动长U4-2000弯管机咨询电话：15936595330李先生一、设备简介长U系列是我司的改进型全自动长U弯管机，对整体布置及部份结构进行了改良设计。采用了伺服定尺及退料，液压系统采用变量泵，伺服电机驱动弯曲。整机由料架、切割机和弯曲机组成，弯曲机能在长度方向移动，以实现不同长度工件的生产。自动循环过程：校直→送入→压紧→切割→上弯→抽芯→松开→卸料→复位。二、结构特点1、料架：自动放料2、校直装置：校直轮交叉布置在水平与垂直面上，从二个平面对铜管进行整圆与校直，每根铜管有2个整圆轮，12个校直轮，其中1个整圆轮与4个校直轮通过偏心轴调整，以保证大U管的直线度。3、送料装置：采用磨擦送料方式，其结构形式为气缸压同步带送料。每组同步带有一个独立的气缸，送料时气缸压紧同步带，上、下二根同步带夹紧一根铜管磨擦送料，送料快到位时送料速度由快转慢，同步带上压紧气缸由高压转到低压，哪根铜管完全到位，紧压该组的气缸失压，以避免铜管磨擦顶弯。液压油马达驱动送料，高低速液压阀轻松实现送料由慢速（起步）→快速→慢速（到位）的工作节拍以保证高效率与工件的质量。4、送料到位用感应开关检测。5、铜管切割装置：采用外滚刀切割铜管，切割时喷油雾润滑，每根铜管切割深度由摆动轴分别调整，以保证铜管切割同步、缩口较少，切割完成后送料同步带倒转，以分离铜管。6、弯曲装置：由弯曲夹紧、弯曲回转、弯曲托模升、...
