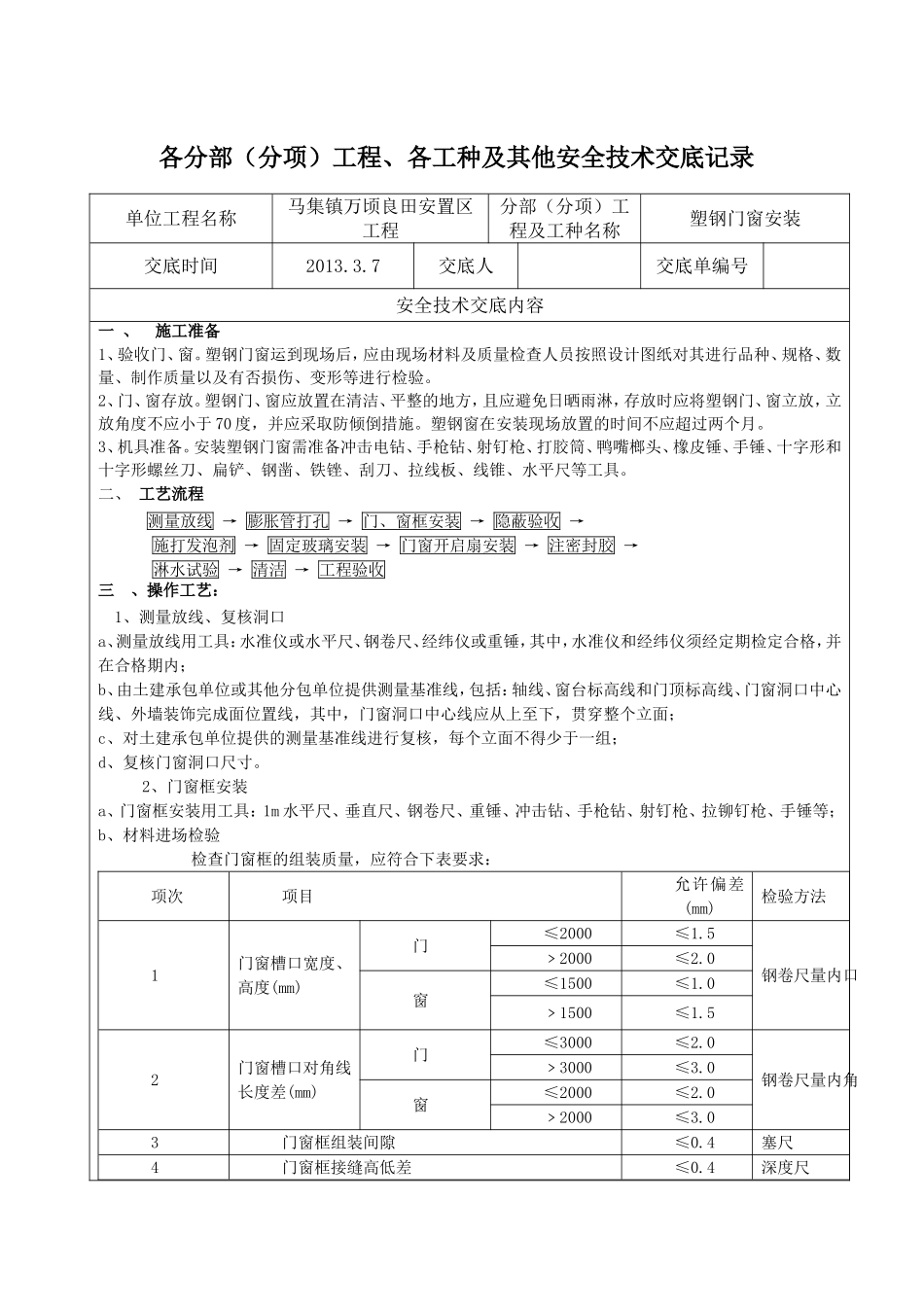

马集镇万顷良田安置区工程塑钢门窗安装安全技术交底.2013_第1页
1/5

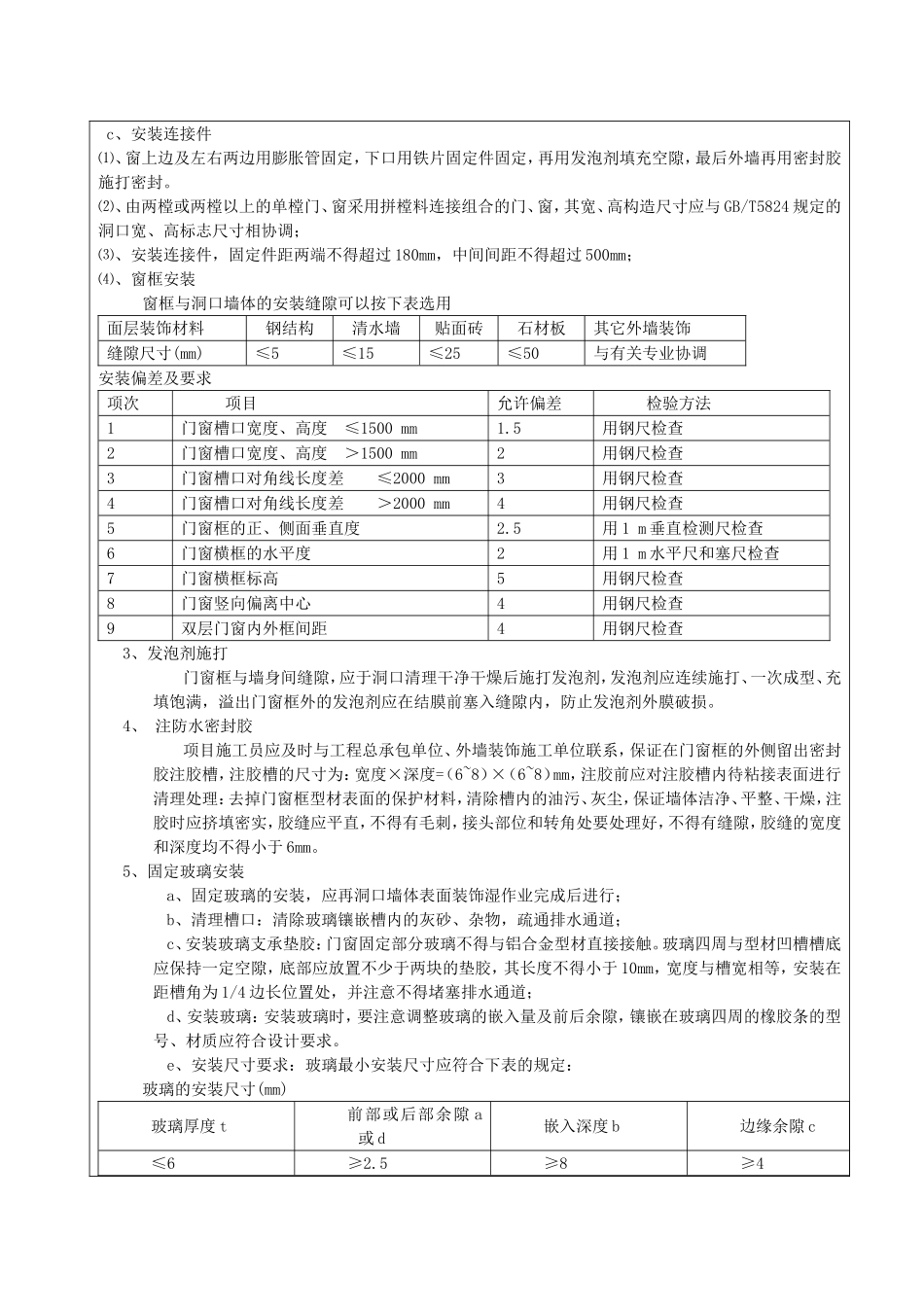

马集镇万顷良田安置区工程塑钢门窗安装安全技术交底.2013_第2页
2/5

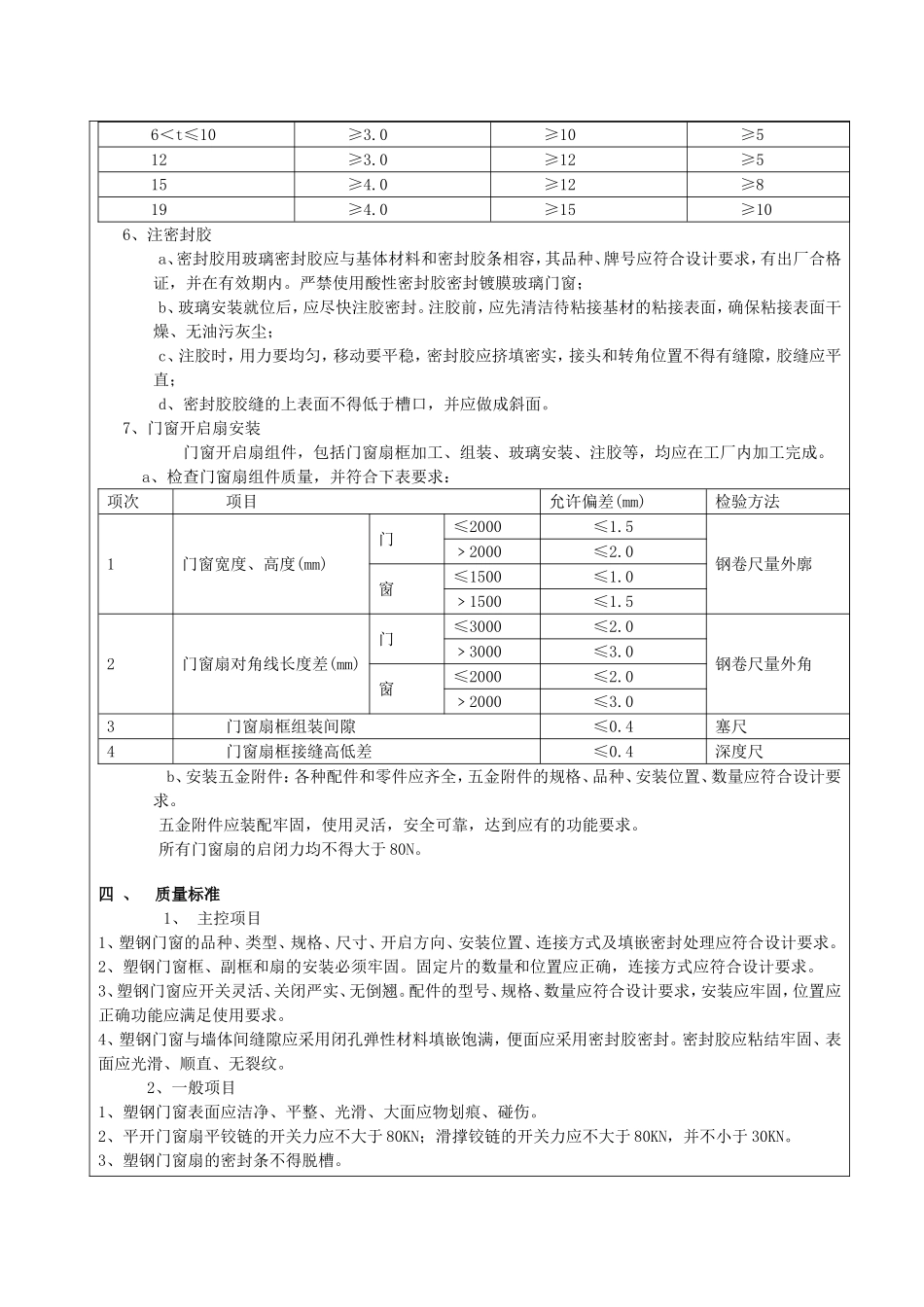

马集镇万顷良田安置区工程塑钢门窗安装安全技术交底.2013_第3页
3/5
各分部(分项)工程、各工种及其他安全技术交底记录单位工程名称马集镇万顷良田安置区工程分部(分项)工程及工种名称塑钢门窗安装交底时间2013.3.7交底人交底单编号安全技术交底内容一、施工准备1、验收门、窗。塑钢门窗运到现场后,应由现场材料及质量检查人员按照设计图纸对其进行品种、规格、数量、制作质量以及有否损伤、变形等进行检验。2、门、窗存放。塑钢门、窗应放置在清洁、平整的地方,且应避免日晒雨淋,存放时应将塑钢门、窗立放,立放角度不应小于70度,并应采取防倾倒措施。塑钢窗在安装现场放置的时间不应超过两个月。3、机具准备。安装塑钢门窗需准备冲击电钻、手枪钻、射钉枪、打胶筒、鸭嘴榔头、橡皮锤、手锤、十字形和十字形螺丝刀、扁铲、钢凿、铁锉、刮刀、拉线板、线锥、水平尺等工具。二、工艺流程测量放线→膨胀管打孔→门、窗框安装→隐蔽验收→施打发泡剂→固定玻璃安装→门窗开启扇安装→注密封胶→淋水试验→清洁→工程验收三、操作工艺:1、测量放线、复核洞口a、测量放线用工具:水准仪或水平尺、钢卷尺、经纬仪或重锤,其中,水准仪和经纬仪须经定期检定合格,并在合格期内;b、由土建承包单位或其他分包单位提供测量基准线,包括:轴线、窗台标高线和门顶标高线、门窗洞口中心线、外墙装饰完成面位置线,其中,门窗洞口中心线应从上至下,贯穿整个立面;c、对土建承包单位提供的测量基准线进行复核,每个立面不得少于一组;d、复核门窗洞口尺寸。2、门窗框安装a、门窗框安装用工具:1m水平尺、垂直尺、钢卷尺、重锤、冲击钻、手枪钻、射钉枪、拉铆钉枪、手锤等;b、材料进场检验检查门窗框的组装质量,应符合下表要求:项次项目允许偏差(mm)检验方法1门窗槽口宽度、高度(mm)门≤2000≤1.5钢卷尺量内口﹥2000≤2.0窗≤1500≤1.0﹥1500≤1.52门窗槽口对角线长度差(mm)门≤3000≤2.0钢卷尺量内角﹥3000≤3.0窗≤2000≤2.0﹥2000≤3.03门窗框组装间隙≤0.4塞尺4门窗框接缝高低差≤0.4深度尺c、安装连接件⑴、窗上边及左右两边用膨胀管固定,下口用铁片固定件固定,再用发泡剂填充空隙,最后外墙再用密封胶施打密封。⑵、由两樘或两樘以上的单樘门、窗采用拼樘料连接组合的门、窗,其宽、高构造尺寸应与GB/T5824规定的洞口宽、高标志尺寸相协调;⑶、安装连接件,固定件距两端不得超过180mm,中间间距不得超过500mm;⑷、窗框安装窗框与洞口墙体的安装缝隙可以按下表选用面层装饰材料钢结构清水墙贴面砖石材板其它外墙装饰缝隙尺寸(mm)≤5≤15≤25≤50与有关专业协调安装偏差及要求项次项目允许偏差检验方法1门窗槽口宽度、高度≤1500mm1.5用钢尺检查2门窗槽口宽度、高度>1500mm2用钢尺检查3门窗槽口对角线长度差≤2000mm3用钢尺检查4门窗槽口对角线长度差>2000mm4用钢尺检查5门窗框的正、侧面垂直度2.5用1m垂直检测尺检查6门窗横框的水平度2用1m水平尺和塞尺检查7门窗横框标高5用钢尺检查8门窗竖向偏离中心4用钢尺检查9双层门窗内外框间距4用钢尺检查3、发泡剂施打门窗框与墙身间缝隙,应于洞口清理干净干燥后施打发泡剂,发泡剂应连续施打、一次成型、充填饱满,溢出门窗框外的发泡剂应在结膜前塞入缝隙内,防止发泡剂外膜破损。4、注防水密封胶项目施工员应及时与工程总承包单位、外墙装饰施工单位联系,保证在门窗框的外侧留出密封胶注胶槽,注胶槽的尺寸为:宽度×深度=(6~8)×(6~8)mm,注胶前应对注胶槽内待粘接表面进行清理处理:去掉门窗框型材表面的保护材料,清除槽内的油污、灰尘,保证墙体洁净、平整、干燥,注胶时应挤填密实,胶缝应平直,不得有毛刺,接头部位和转角处要处理好,不得有缝隙,胶缝的宽度和深度均不得小于6mm。5、固定玻璃安装a、固定玻璃的安装,应再洞口墙体表面装饰湿作业完成后进行;b、清理槽口:清除玻璃镶嵌槽内的灰砂、杂物,疏通排水通道;c、安装玻璃支承垫胶:门窗固定部分玻璃不得与铝合金型材直接接触。玻璃四周与型材凹槽槽底应保持一定空隙,底部应放置不少于两块的垫胶,其长度不得小于10mm,宽度与槽宽相等,安装在距槽角为1/4边长位置处,并注意不得堵塞排水通道;d、安装玻璃:安装玻璃时,要...
