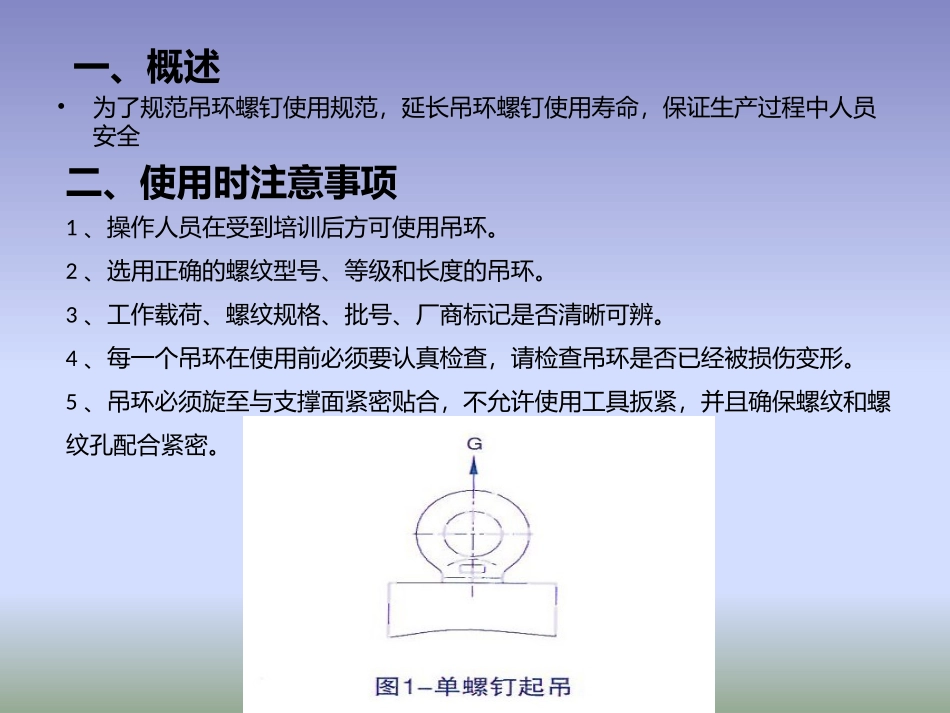

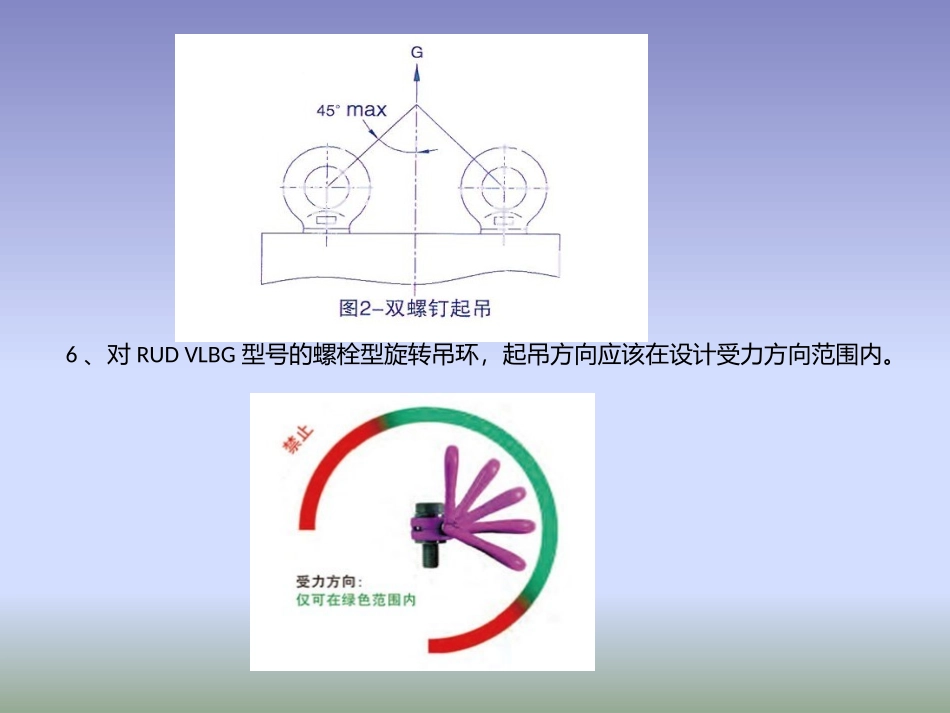

吊环螺钉使用规范二、使用时注意事项•为了规范吊环螺钉使用规范，延长吊环螺钉使用寿命，保证生产过程中人员安全一、概述1、操作人员在受到培训后方可使用吊环。2、选用正确的螺纹型号、等级和长度的吊环。3、工作载荷、螺纹规格、批号、厂商标记是否清晰可辨。4、每一个吊环在使用前必须要认真检查，请检查吊环是否已经被损伤变形。5、吊环必须旋至与支撑面紧密贴合，不允许使用工具扳紧，并且确保螺纹和螺纹孔配合紧密。6、对RUDVLBG型号的螺栓型旋转吊环，起吊方向应该在设计受力方向范围内。7、对RUDVWBG型号的螺栓型旋转吊环在使用时应注意吊环起吊方向。8、吊环的最大起吊重量为额定载荷，严禁超载使用。9、避免在酸、碱中使用吊环。10、避免强夺或震荡造成吊环的负载。11、不要使用已经被切割、热或化学损伤、过度的磨损或有其它缺陷的吊环。12、磨损超过截面直径的10％时，应立刻停止使用。三、载荷表•1、巨力吊环螺钉载荷表产品型号AB额定载荷（t）d（mm）自重（Kg）M80.16M80.04M100.25M100.08M120.4M120.13M160.63M160.23M201M200.39M241.6M240.71M302.5M301.21M364M362M426.3M423.07M488M484.95M5610M567.16M6416M6410.38M72×620M7217.76M80×625M8025.89M100×640M10040.27•2、路德（RUD）VLBG旋转吊环载荷表型号额定载荷（t）吊环直径（mm）M（mm）自重（Kg）VLBG0.3tM80.31080.3VLBG0.63tM100.6310100.32VLBG1tM12110120.33VLBG1.5tM161.513.5160.55VLBG2.5tM202.516.5201.3VLBG4tM24418241.5VLBG4TM27422.5273.1VLBG5tM30522.5303.1VLBG7tM36722.5363.3VLBG8tM36826.5365.8VLBG10tM421026.5426.4VLBG15tM4215364211.2VLBG20tM4820364811.6•3、路德（RUD）VWBG旋转吊环载荷表型号额定载荷（t）吊环直径（mm）M（mm）自重（Kg）VWBG6(7.5)M336(7.5)2233——VWBG8(10)M368(10)22364.6VWBG8(10)Vario8(10)2236-39——VWBG12(13)M4212(13)26426.1VWBG12(13)Vario12(13)2642-45——VWBG12(15)M4512(15)26456.2VWBG13(16)M4813(16)26486.3VWBG13(16)Vario13(16)2648-52——VWBG14(20)M5214(20)325210.5VWBG16(22)M5616(22)325610.7VWBG16(22)Vario16(22)3256-65——VWBG16(25)M6416(25)326411.4VWBG16(25)Vario16(25)3264-76——VWBG31.5(40)M7231.5(40)467229.9VWBG31.5(40)Vario31.5(40)4672-76——VWBG35(48)M8035(48)468031.2VWBG35(48)Vario35(48)4680-85——VWBG40(50)M9040(50)469033.2VWBG40(50)Vario40(50)4690-300——
