水冷式冷水机说明书1VIP免费

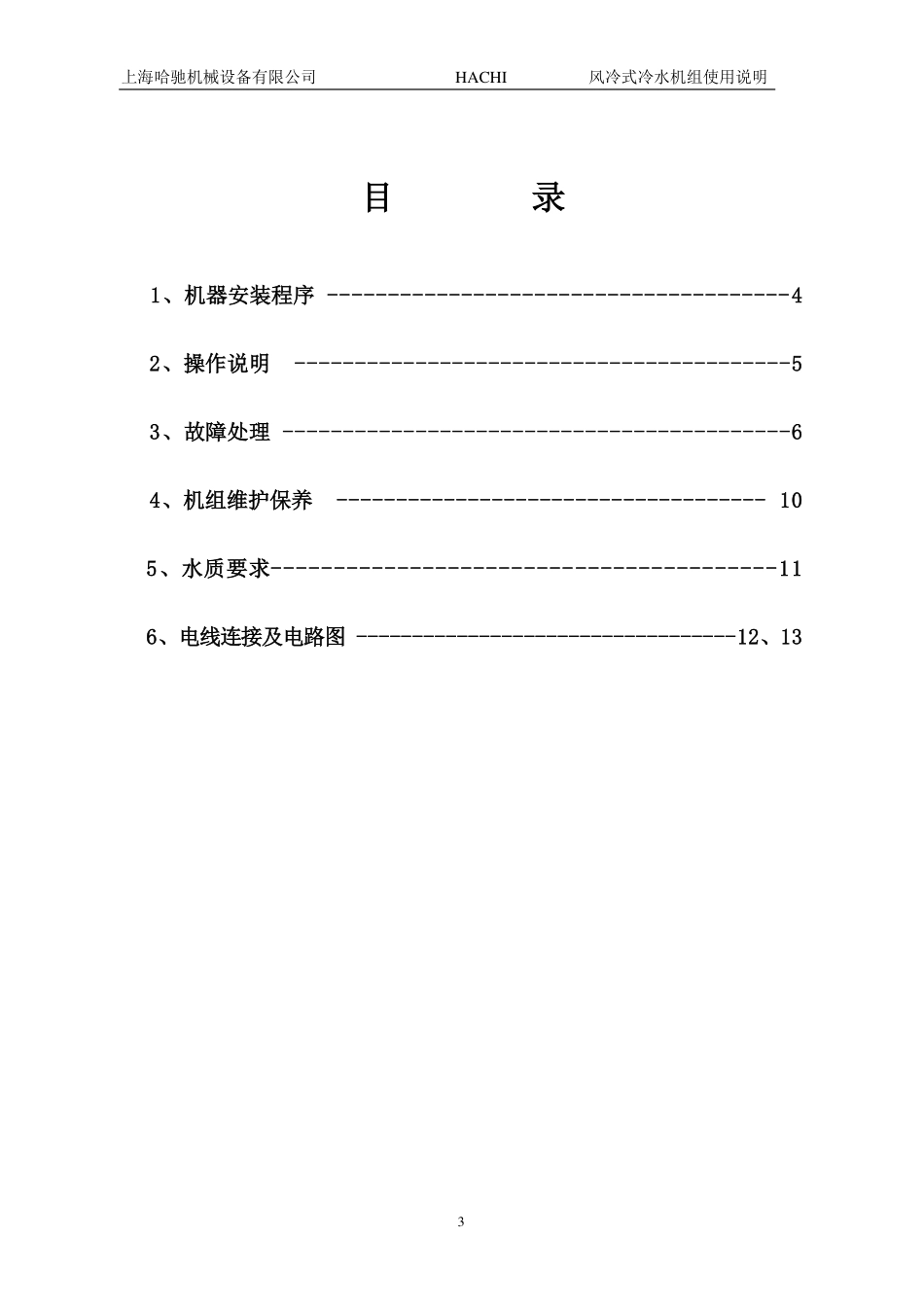

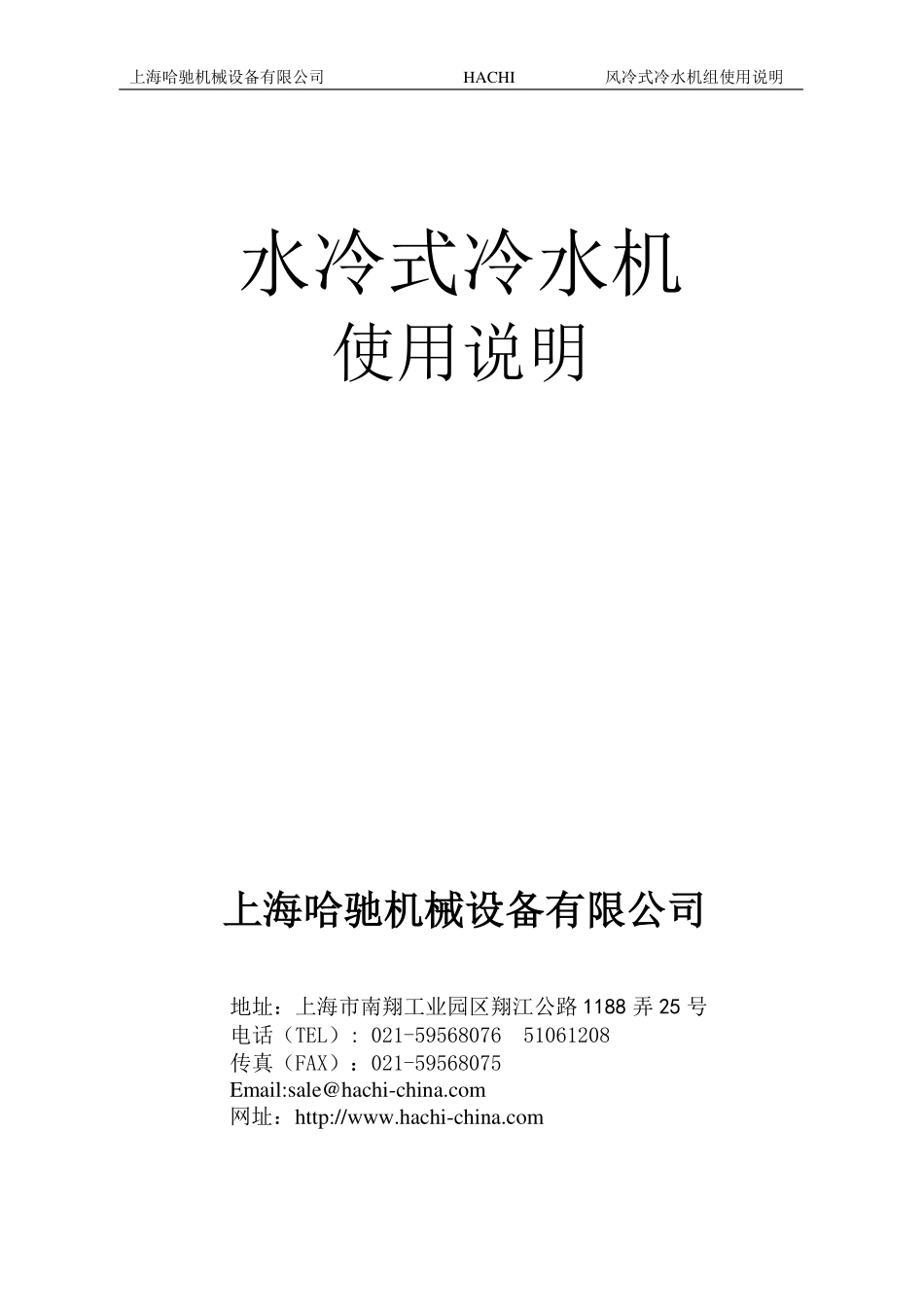

上海哈驰机械设备有限公司HACHI风冷式冷水机组使用说明水冷式冷水机使用说明上海哈驰机械设备有限公司地址：上海市南翔工业园区翔江公路1188弄25号电话（TEL）:021-5956807651061208传真（FAX）：021-59568075Email:sale@hachi-china.com网址：http://www.hachi-china.com上海哈驰机械设备有限公司HACHI风冷式冷水机组使用说明3目录1、机器安装程序--------------------------------------42、操作说明-----------------------------------------53、故障处理------------------------------------------64、机组维护保养------------------------------------105、水质要求----------------------------------------116、电线连接及电路图----------------------------------12、13上海哈驰机械设备有限公司HACHI风冷式冷水机组使用说明4一、机器安装程序1.1安装期间请检查机器是否受到损坏，选择合适的地方，以便于安装及日后维修。1.2安装机组的场地必须是地板、安装垫或基础、其水平度在6.4mm之内，并能承受机组的运行重量。1.3机组应放在室温为4.4-43.3℃的机房内，机组的四周和上方应有足够空间,以便进行日常的维护工作。1.4大机组建议放室外空地，方便散热。1.5选择合适管径的水管，机组最大功率运行时的冷冻水系统，并正确连接。1.6对于普通的应用场合，通过蒸发器水流速度允许在1.0-3.6m/s之间。1.7在任何负荷情况下，水流量应保持稳定。1.8所有冷冻水管道的设计及安装应按常规方法进行，冷冻水泵要位于机组的进水管上，以保证机组内的正压和流量。配管时应设置减振管以保证适当的弹性，还要防止当水泵停机时蒸发器的水被排掉。1.9管道应有独立于冷水机组的牢固支撑，避免应力施加在冷水机组的部件上。吊架的设置要便于管道对中。1.10为了减少噪音和振动，最好在管道上安装隔振器。1.11为了经济有效地使用冷水机组，建议请水处理专家分析蒸发器的供水水质，不好的水质会造成积垢影响传热，或产生腐蚀沉淀、滋生有机物，影响机组的性能，增加运行和维护费用。1.12一般来说，正确的水处理和管束的定期清洗能保持其良好的性能，如果现有的水质条件不能用适当的方法加以改善，那么就需考虑允许管束有较大的污垢系数或指定专门的结构材料。1.13请在水管的入口加装过滤器，并定期清理。1.14试漏完毕后，所有接管口必须进行防锈处理。1.15为了方便日常的维护工作，用户可以采用下列一些(或全部的)措施：a)带旋塞的压力表和截止阀可以安装在冷冻水的进出口管道上，尽量靠近冷水机组；b)设备上方可以架设吊轨和横梁以方便维修。上海哈驰机械设备有限公司HACHI风冷式冷水机组使用说明5二、操作说明2.1起动预备4.1.1检查机器处于正常状态,管路连接正确,电线连接正确,电源符合规定。4.1.2所有调节阀门处于正确位置。2.2机器运行2.2.1在电线和管路安装检测完毕后,打开总电源开关，设备首先检测电源相序，如显示电源逆相故障，请任意对调两相电源顺序重新开电即可。2.2.2注意设定的温度值不要低于5℃，以防止冻结。2.3第一次起动压缩机注意事项：a)必须先给机组通电12小时以上。b)操作人员先要熟悉控制器及其功能。2.4操作a)开机操作：1）打开总电源开关，系统开始10秒倒计时。2）时间到后按〈ON〉按键开机。系统进入自动启动：首先开冷冻泵，延时10秒后开压缩机。3）开机后请按〈COMP1〉〈COMP2〉按键选择需要开启的压缩机。没有选择的压缩机将不会启动。b)关机操作：1）按〈OFF〉按键关机。系统进入自动关机：首先关压缩机，延时10秒后关冷冻泵。c)温度设置：按〈ON〉按键开机后按〈SET〉可以设置温度。首先按〈SET〉按键，然后按〈UP〉，〈DOWN〉按键设置温度。设置完成后按〈SET〉按键退出。d)屏保功能：通电后5秒钟内如果没有按〈OFF〉按键开机，系统将自动进入屏保功能。此时可按〈ON〉按键激活屏保并开机。上海哈驰机械设备有限公司HACHI风冷式冷水机组使用说明6三、故障处理3.1出现故障报警时，面板上PV区将会显示〈err〉，SV区显示故障代码。按〈RESET〉按键消除报警声。故障排除后按〈RESET〉按键复位故障。故障代码故障名称1相位故障21#压缩机高压31#压缩机低压41#压缩机过载...
