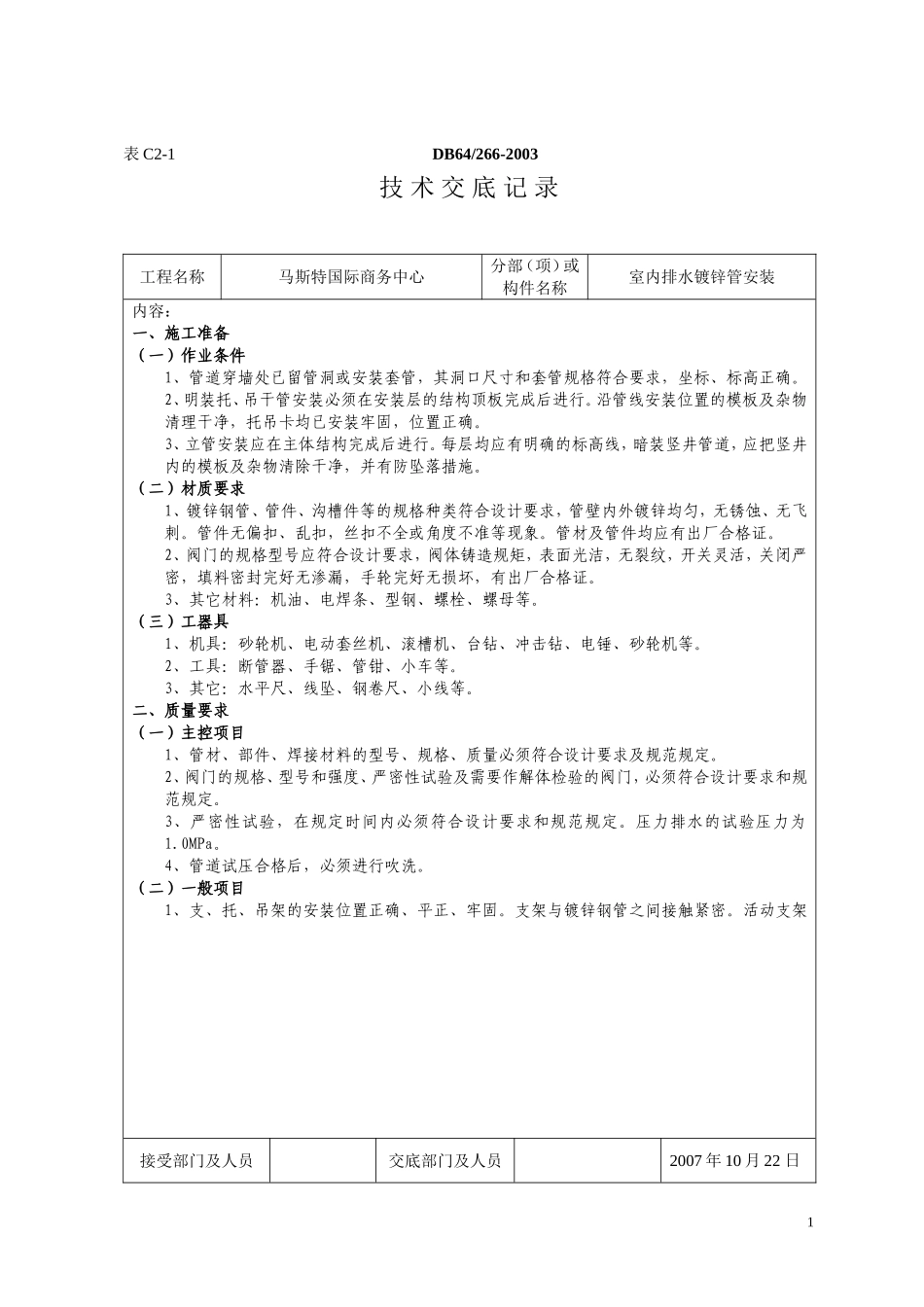

表C2-1DB64/266-2003技术交底记录工程名称马斯特国际商务中心分部（项）或构件名称室内排水镀锌管安装内容：一、施工准备（一）作业条件1、管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。2、明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡均已安装牢固，位置正确。3、立管安装应在主体结构完成后进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。（二）材质要求1、镀锌钢管、管件、沟槽件等的规格种类符合设计要求，管壁内外镀锌均匀，无锈蚀、无飞刺。管件无偏扣、乱扣，丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。2、阀门的规格型号应符合设计要求，阀体铸造规矩，表面光洁，无裂纹，开关灵活，关闭严密，填料密封完好无渗漏，手轮完好无损坏，有出厂合格证。3、其它材料：机油、电焊条、型钢、螺栓、螺母等。（三）工器具1、机具：砂轮机、电动套丝机、滚槽机、台钻、冲击钻、电锤、砂轮机等。2、工具：断管器、手锯、管钳、小车等。3、其它：水平尺、线坠、钢卷尺、小线等。二、质量要求（一）主控项目1、管材、部件、焊接材料的型号、规格、质量必须符合设计要求及规范规定。2、阀门的规格、型号和强度、严密性试验及需要作解体检验的阀门，必须符合设计要求和规范规定。3、严密性试验，在规定时间内必须符合设计要求和规范规定。压力排水的试验压力为1.0MPa。4、管道试压合格后，必须进行吹洗。（二）一般项目1、支、托、吊架的安装位置正确、平正、牢固。支架与镀锌钢管之间接触紧密。活动支架接受部门及人员交底部门及人员2007年10月22日1表C2-1DB64/266-2003技术交底记录工程名称马斯特国际商务中心分部（项）或构件名称室内排水镀锌管安装的活动面与支撑面接触良好，移动灵活。吊架的吊杆应垂直，丝扣完成。锈蚀、污垢应清除干净，油漆均匀，无漏涂，附着良好。2、管道坡度应符合设计要求和规范规定。3、镀锌钢管的螺纹加工精度符合国家标准的规定，螺纹清洁规整，无断丝或缺丝，连接牢固，管螺纹根部有外露纹，镀锌钢管无焊接口，螺纹无断丝。镀锌钢管和管件的镀锌层无破损，螺纹露出部分防腐蚀良好，接口处无外露油麻等缺陷。4、所有支架除锈后刷防锈漆两道、银粉漆两道。所有油漆附着良好，无脱皮、起泡和漏涂等现象，漆膜厚度均匀，色泽一致，无流淌及污染现象。5、阀门安装位置、方向应正确，连接牢固、紧密。操作机构灵活、准确。有特殊要求的阀门应符合有关规定。6、法兰连接，对接应紧密、平行、同轴，与管道中心线垂直。螺栓受力应均匀，并露出螺母2-3扣，垫片安装正确。松套法兰管口翻边折弯处为园角，表面无折皱、裂纹和刮伤。（三）室内压力排水管道安装的允许偏差注：当国家规范标准与西夏杯标准发生冲突时，以标准高的标准执行。接受部门及人员交底部门及人员2007年10月222项次项目允许偏差（mm）国家规范标准1水平管道横管纵、横方向弯曲镀锌钢管每1mDN≤100mm0.5DN＞100mm1全长（25m以上）DN≤100mm≯13DN＞100mm≯252立管垂直度镀锌钢管每1m2全长（5m以上）≯153平行距墙面镀锌钢管4套管出地面高度差镀锌钢管5套管穿墙及中心偏差镀锌钢管6保温层表面平整度（卷材）镀锌钢管4日表C2-1DB64/266-2003技术交底记录工程名称马斯特国际商务中心分部（项）或构件名称室内排水镀锌管安装三、工艺流程安装准备进场材料检验支吊架制作安装管道清理管道预制加工管道安装洞口封堵管道试压四、操作工艺（一）安装准备认真熟悉深化设计图纸，参看设计院发的给排水图、土建结构图、装修建筑图。核对各种管道的坐标标高是否有交叉，管道排列所占空间是否合理，有问题及时与设计和有关人员研究解决，办理好变更洽商记录。根据设计图纸及技术交底、检查、核对预留孔洞大小是否正确，将管道坐标、标高位置画线定位。（二）详细操作步骤1、螺纹连接操作工艺1）套丝用电动套丝机，圆锥形管螺纹应符合国家标准《用螺纹密封的管螺纹》GB/T7306-1987的要求。管径DN25mm以上要分两次以上套丝，不可一次套成，管子螺纹要规整，不...
