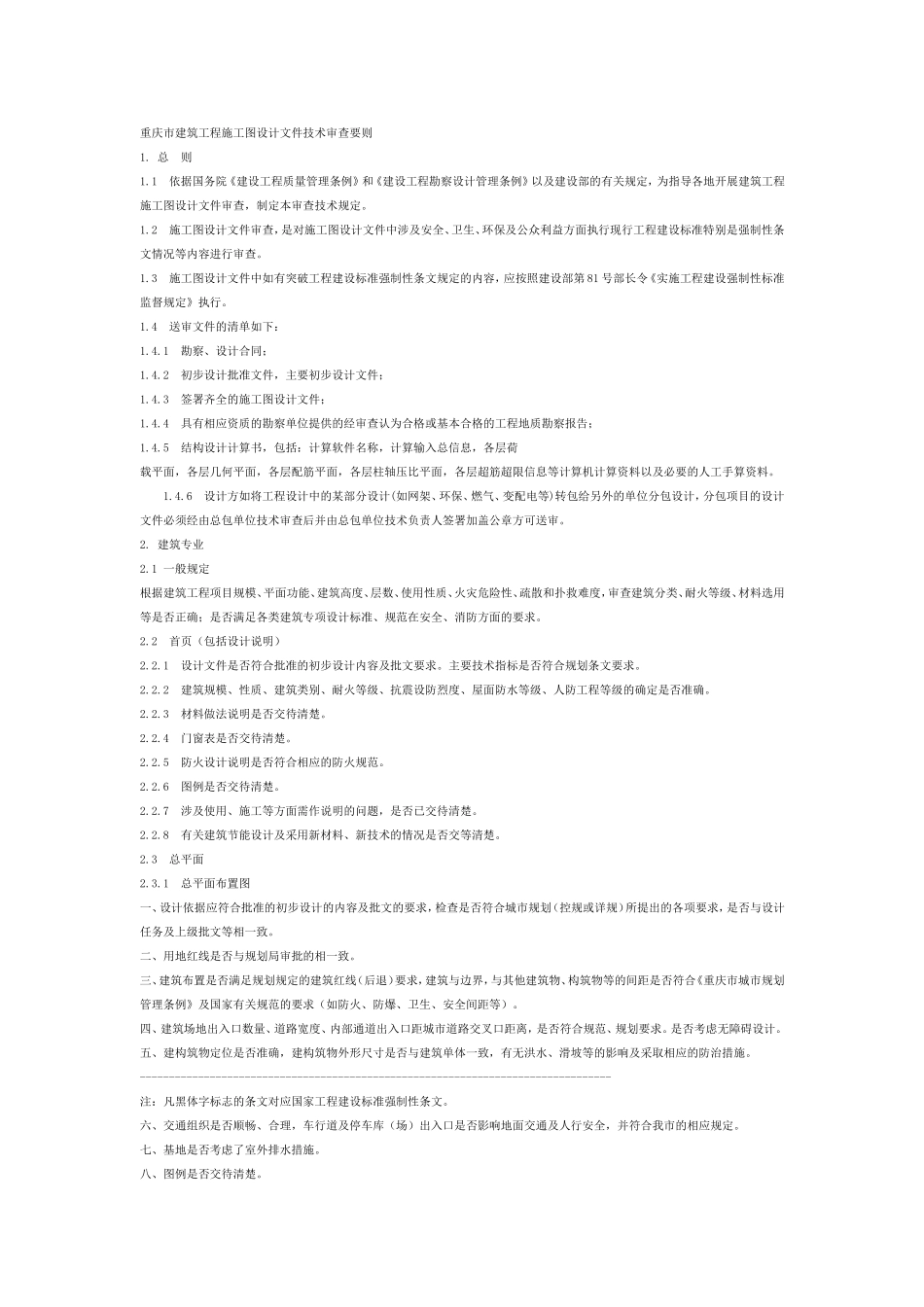

重庆市建筑工程施工图设计文件技术审查要则1.总则1.1依据国务院《建设工程质量管理条例》和《建设工程勘察设计管理条例》以及建设部的有关规定，为指导各地开展建筑工程施工图设计文件审查，制定本审查技术规定。1.2施工图设计文件审查，是对施工图设计文件中涉及安全、卫生、环保及公众利益方面执行现行工程建设标准特别是强制性条文情况等内容进行审查。1.3施工图设计文件中如有突破工程建设标准强制性条文规定的内容，应按照建设部第81号部长令《实施工程建设强制性标准监督规定》执行。1.4送审文件的清单如下：1.4.1勘察、设计合同；1.4.2初步设计批准文件，主要初步设计文件；1.4.3签署齐全的施工图设计文件；1.4.4具有相应资质的勘察单位提供的经审查认为合格或基本合格的工程地质勘察报告；1.4.5结构设计计算书，包括：计算软件名称，计算输入总信息，各层荷载平面，各层几何平面，各层配筋平面，各层柱轴压比平面，各层超筋超限信息等计算机计算资料以及必要的人工手算资料。1.4.6设计方如将工程设计中的某部分设计(如网架、环保、燃气、变配电等)转包给另外的单位分包设计，分包项目的设计文件必须经由总包单位技术审查后并由总包单位技术负责人签署加盖公章方可送审。2.建筑专业2.1一般规定根据建筑工程项目规模、平面功能、建筑高度、层数、使用性质、火灾危险性、疏散和扑救难度，审查建筑分类、耐火等级、材料选用等是否正确；是否满足各类建筑专项设计标准、规范在安全、消防方面的要求。2.2首页（包括设计说明）2.2.1设计文件是否符合批准的初步设计内容及批文要求。主要技术指标是否符合规划条文要求。2.2.2建筑规模、性质、建筑类别、耐火等级、抗震设防烈度、屋面防水等级、人防工程等级的确定是否准确。2.2.3材料做法说明是否交待清楚。2.2.4门窗表是否交待清楚。2.2.5防火设计说明是否符合相应的防火规范。2.2.6图例是否交待清楚。2.2.7涉及使用、施工等方面需作说明的问题，是否已交待清楚。2.2.8有关建筑节能设计及采用新材料、新技术的情况是否交等清楚。2.3总平面2.3.1总平面布置图一、设计依据应符合批准的初步设计的内容及批文的要求，检查是否符合城市规划（控规或详规）所提出的各项要求，是否与设计任务及上级批文等相一致。二、用地红线是否与规划局审批的相一致。三、建筑布置是否满足规划规定的建筑红线（后退）要求，建筑与边界，与其他建筑物、构筑物等的间距是否符合《重庆市城市规划管理条例》及国家有关规范的要求（如防火、防爆、卫生、安全间距等）。四、建筑场地出入口数量、道路宽度、内部通道出入口距城市道路交叉口距离，是否符合规范、规划要求。是否考虑无障碍设计。五、建构筑物定位是否准确，建构筑物外形尺寸是否与建筑单体一致，有无洪水、滑坡等的影响及采取相应的防治措施。---------------------------------------------------------------------------------注：凡黑体字标志的条文对应国家工程建设标准强制性条文。六、交通组织是否顺畅、合理，车行道及停车库（场）出入口是否影响地面交通及人行安全，并符合我市的相应规定。七、基地是否考虑了室外排水措施。八、图例是否交待清楚。九、消防车道宽度、净空高度、消防车道布置、回车场尺寸、高层建筑消防“扑救面”等是否符合规范要求。2.3.2竖向布置图一、竖向设计是否符合规划控制标高，场地外围的城市道路等关键性标高是否标注。二、竖向设计方案是否合理，场地标高与城市道路标高的关系是否合理，场地地面及道路的标高是否有利于排水。三、各设计标高标注是否齐全，道路坡长、坡度、地面坡度是否交待清楚。（工程简单时，本图可与总平面布置图合并绘制，当路网复杂时应单独绘制道路平面图。）2.3.3管道综合图一、场地范围、建构筑物位置是否与总平面布置图一致，各种管线的位置是否与各专业图纸一致。二、各种管线之间的间距，管线与建构筑物间距是否符合规划要求和施工要求。三、与市政管线的接管点位置是否与外部市政条件所确定的一致。2.3.4绿化布置图一、绿化布置是否符合总平面布置图，是否与管线的布置有矛盾。二、图例是否交待清楚。2.3.5技术经济指标检查容...
